| Detalhes completos | do parâmetro |
|---|---|
| Nome do Molde | Molde Overmold de Cavidade 1×1 para PC Makrolon 2407 + TPE/TPU Shore A 65 |
| ID do produto | 25410003140 (peça TPE/TPU) + 25410003140 peça adicional (peça PC) |
| Layout da cavidade | 1×1 por material (dois moldes separados ou uma configuração de sobremoldagem de dois disparos) |
| Materiais | 1. Peça rígida: PC Makrolon 2407 (Bayer Covestro, grau industrial, modificado por impacto) 2. Sobremoldagem macia: TPE ou TPU, dureza Shore A 65 |
| Aço do molde | 1.2344 (40CrMnMo7) Aço para ferramentas de trabalho a quente, endurecido até HRC48–50 (cavidade e núcleo) |
| Acabamento superficial | Textura VDI 30 (acabamento fosco de nível industrial, uniforme em ambos os materiais) |
| Sistema corredor | Câmara fria de canal grande (fluxo balanceado para materiais rígidos e macios) |
| Molde vida | ≥ 1.000.000 ciclos (sob manutenção adequada) |
| Tipo de processo | Sobremoldagem sequencial (peça de PC moldada primeiro, depois sobremoldada em TPE/TPU no substrato) |
Escolha de material: 1.2344 é um aço premium para ferramentas para trabalho a quente, selecionado por sua excepcional tenacidade, resistência ao calor e resistência ao desgaste - fundamental para moldar materiais rígidos de PC e TPE/TPU macios. Tratado termicamente até HRC48–50, suporta altas pressões de injeção, ciclos térmicos e a natureza abrasiva de polímeros preenchidos/modificados, garantindo longa vida útil do molde e estabilidade dimensional.

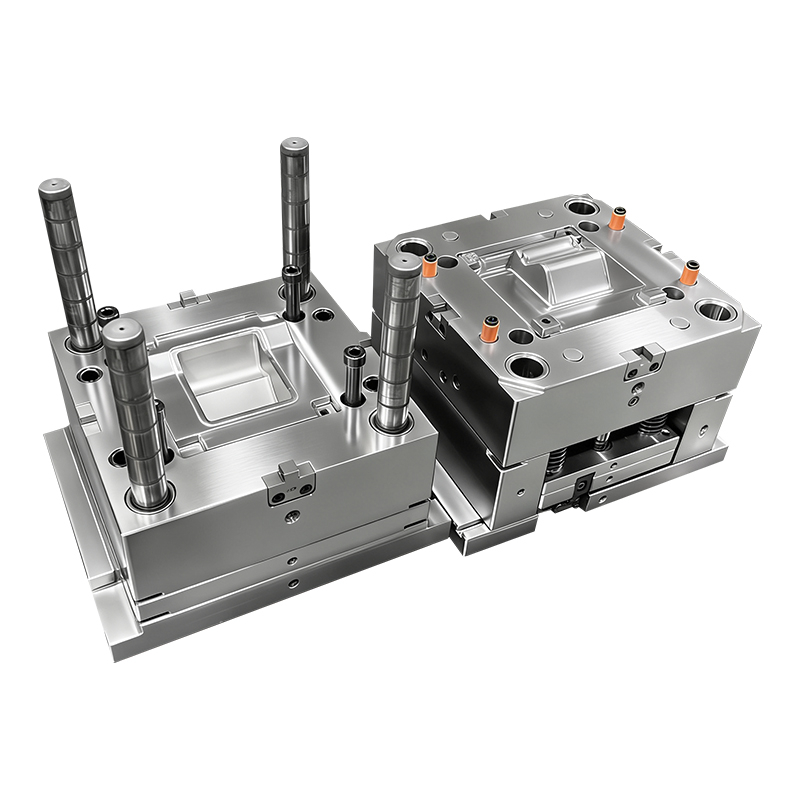

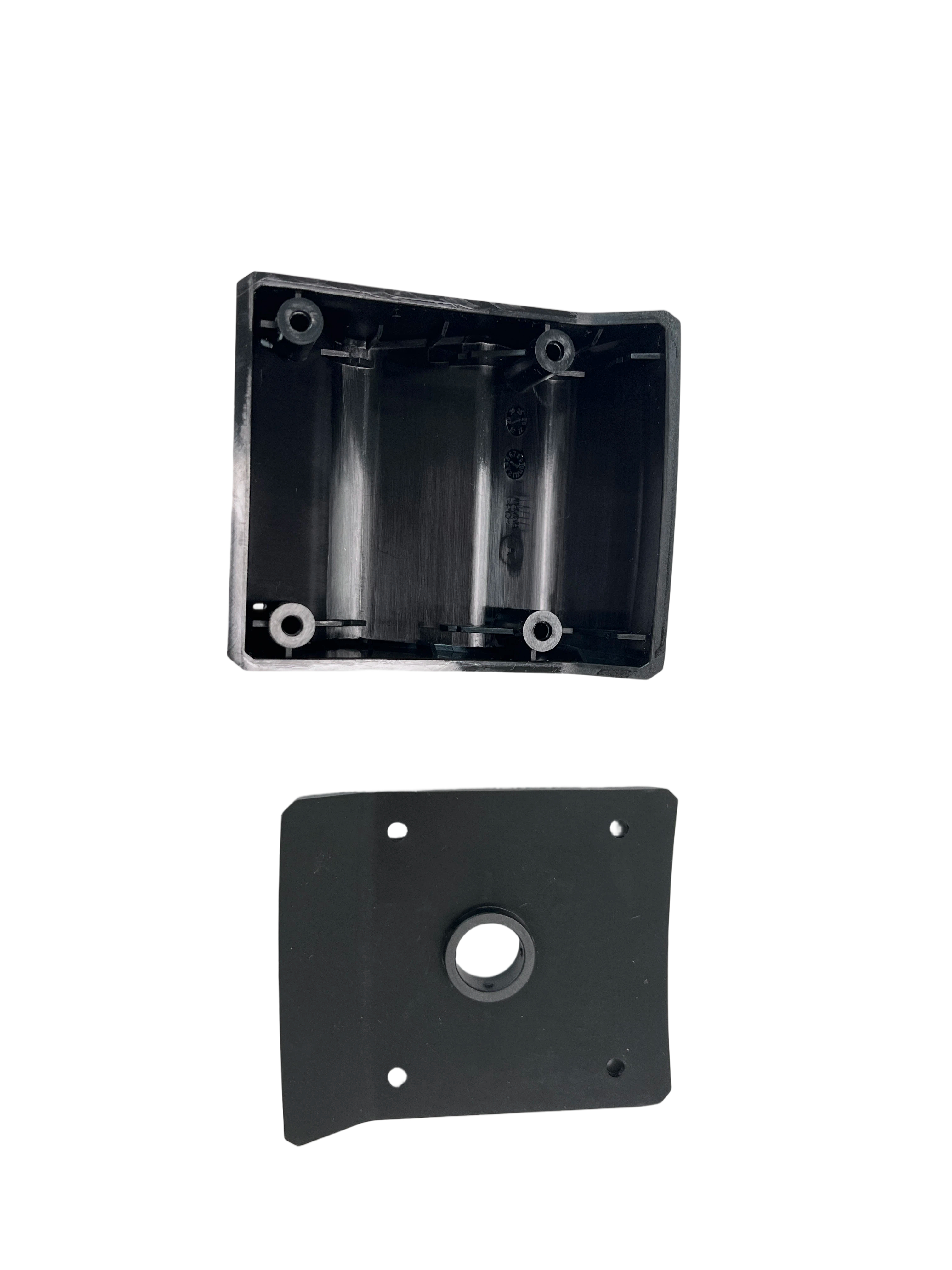

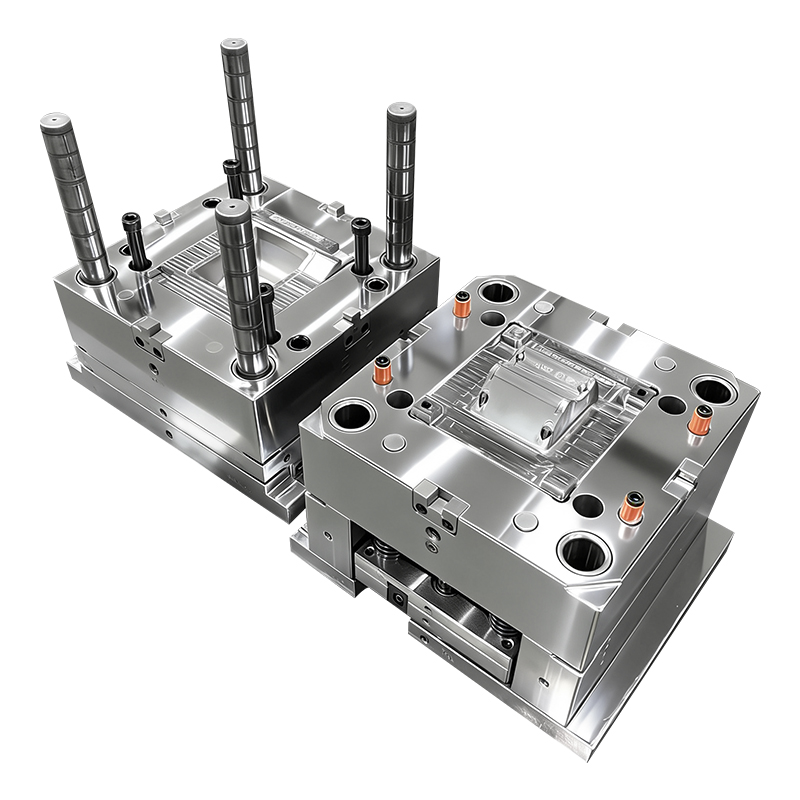

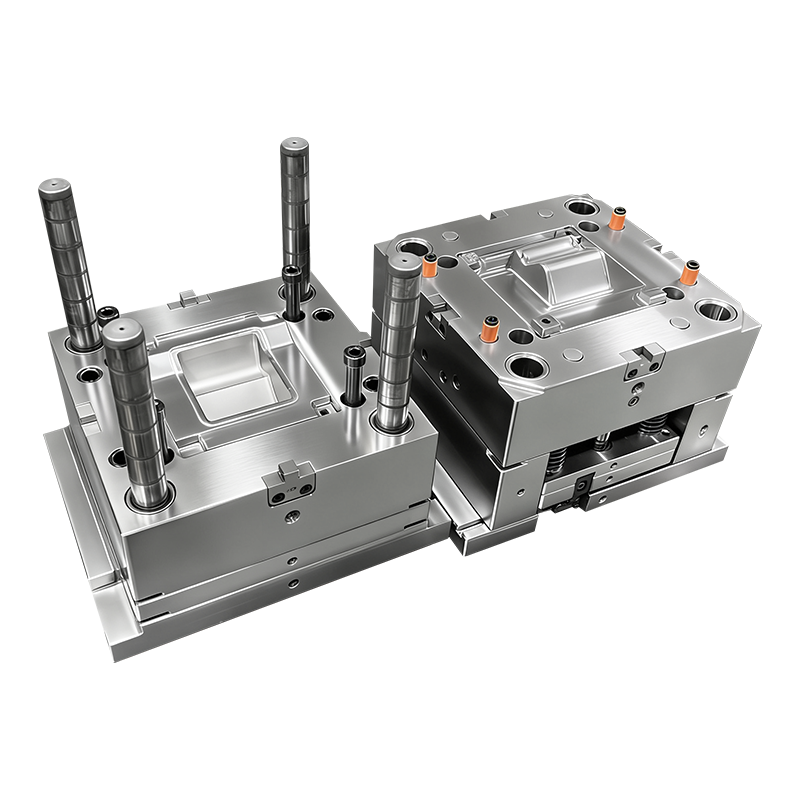

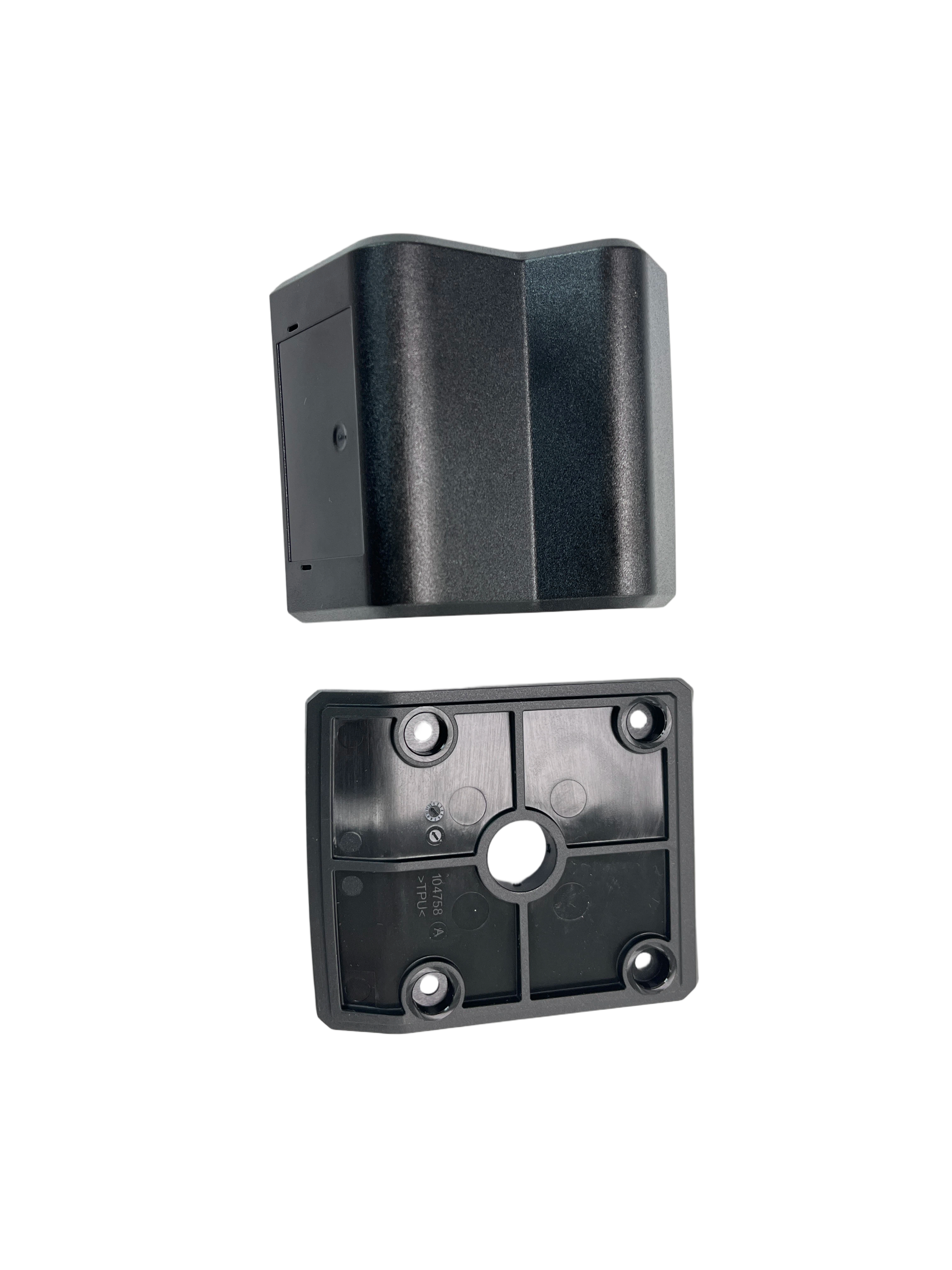

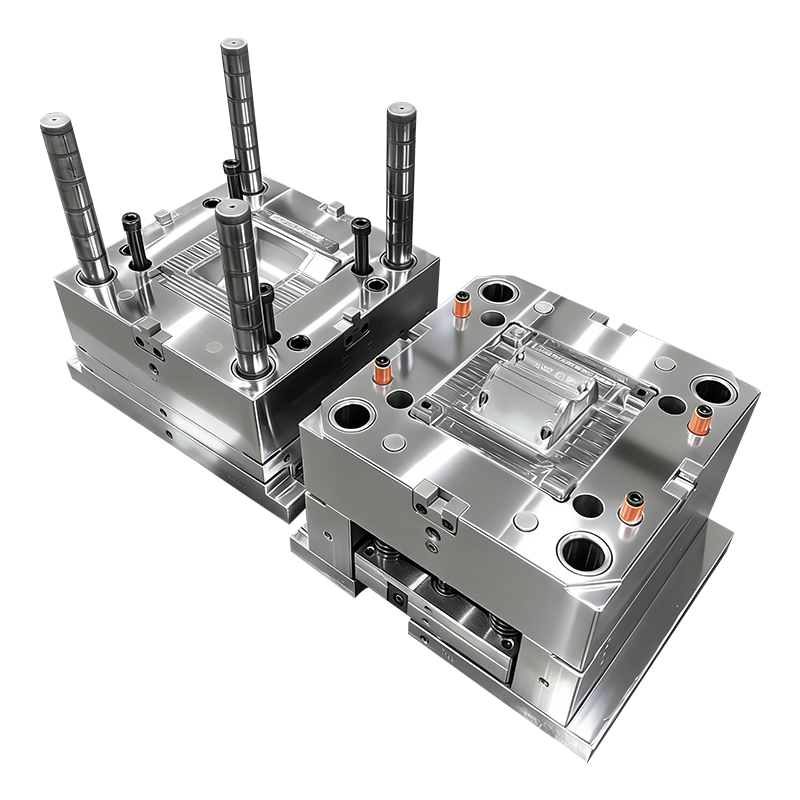

Estrutura: O molde apresenta uma base robusta de nível industrial com cavidades e núcleos usinados com precisão. O layout de cavidade 1×1 permite controle focado sobre as dimensões críticas de cada peça, ideal para geometrias complexas, como componente de PC angular e estriado e placa TPE/TPU plana com vários furos.
O molde tem acabamento VDI 30 (Ra ≈ 2,5–3,0 μm), uma textura industrial padrão que oferece uma aparência fosca consistente. Este acabamento é escolhido por dois motivos principais:
Proporciona excelentes propriedades de aderência e antiderrapante para a peça TPE/TPU, melhorando seu desempenho funcional.
Ele esconde pequenas imperfeições superficiais (por exemplo, linhas de fluxo, marcas de afundamento) comuns em moldagem de PC e TPE, garantindo ao mesmo tempo uma textura uniforme em ambos os materiais para uma aparência de montagem coesa.
O sistema de canal frio de canal grande é otimizado para ambos os materiais:
Para PC Makrolon 2407: O canal de entrada grande reduz a queda de pressão, garantindo o preenchimento completo do componente de PC espesso e complexo, sem disparos curtos ou defeitos de fluxo a frio.
Para TPE/TPU Shore A 65: O canal largo e balanceado minimiza a tensão de cisalhamento no polímero macio, evitando a degradação do material e garantindo um fluxo uniforme na cavidade do molde.
O design da câmara fria é econômico e fácil de manter, tornando-o ideal para produção industrial onde o tempo de inatividade deve ser minimizado.
Propriedades do material: Makrolon 2407 é um policarbonato modificado por impacto com alta tenacidade, boa resistência UV e desempenho em baixas temperaturas, tornando-o ideal para componentes estruturais industriais.
Considerações sobre moldagem: O molde foi projetado para suportar a alta temperatura de fusão do PC (~280–320°C) e requer alta força de fixação. O layout 1×1 permite controle preciso sobre as taxas de resfriamento, minimizando empenamento na geometria espessa e angular.
Propriedades do material: Shore A 65 TPE/TPU equilibra suavidade e durabilidade, proporcionando absorção de impacto, amortecimento de vibrações e uma superfície antiderrapante. Ele foi projetado para aderir com segurança ao substrato do PC durante a sobremoldagem.
Considerações sobre moldagem: O molde apresenta recursos de alinhamento precisos para garantir que o material macio flua apenas na superfície designada do PC, eliminando rebarbas ou migração de material. O projeto do sprue grande evita a degradação induzida por cisalhamento do TPE/TPU, preservando sua dureza e elasticidade Shore A 65.
Capas protetoras para equipamentos pesados
Componentes de amortecimento de vibrações para máquinas
Punhos e cabos para ferramentas industriais
Peças de acabamento interno/externo automotivo
Caixas de dispositivos eletrônicos com superfícies de toque suave
Expansão do layout da cavidade (multicavidades 1×2, 1×4 para maior volume de produção)
Atualizações do sistema de comporta (câmara quente/porta de válvula para produção zero de sucata)
Modificações de acabamento de superfície (texturas VDI/SPI personalizadas, regiões polidas ou texturizadas)
Atualizações de aço para moldes (classes resistentes à corrosão para uso médico/salas limpas)
Ajustes específicos do material (compatibilidade com outros tipos de PC ou durezas TPE/TPU)
Integração de processos secundários (por exemplo, moldagem por inserção, acessórios de montagem)
Otimizado para Sobremoldagem: O design do molde garante perfeito alinhamento e colagem entre as peças de PC e TPE/TPU, eliminando erros de montagem.
Desempenho de longa duração: o aço 1.2344 com dureza HRC48–50 oferece milhões de ciclos de produção consistente, reduzindo os custos de reposição.
Compatibilidade versátil: Funciona com dois materiais distintos, tornando-o ideal para montagens industriais multicomponentes.
Produção econômica: O sistema de câmara fria reduz custos iniciais e manutenção, enquanto o layout 1×1 garante controle preciso sobre a qualidade de cada peça.
