1. Visão geral do produto

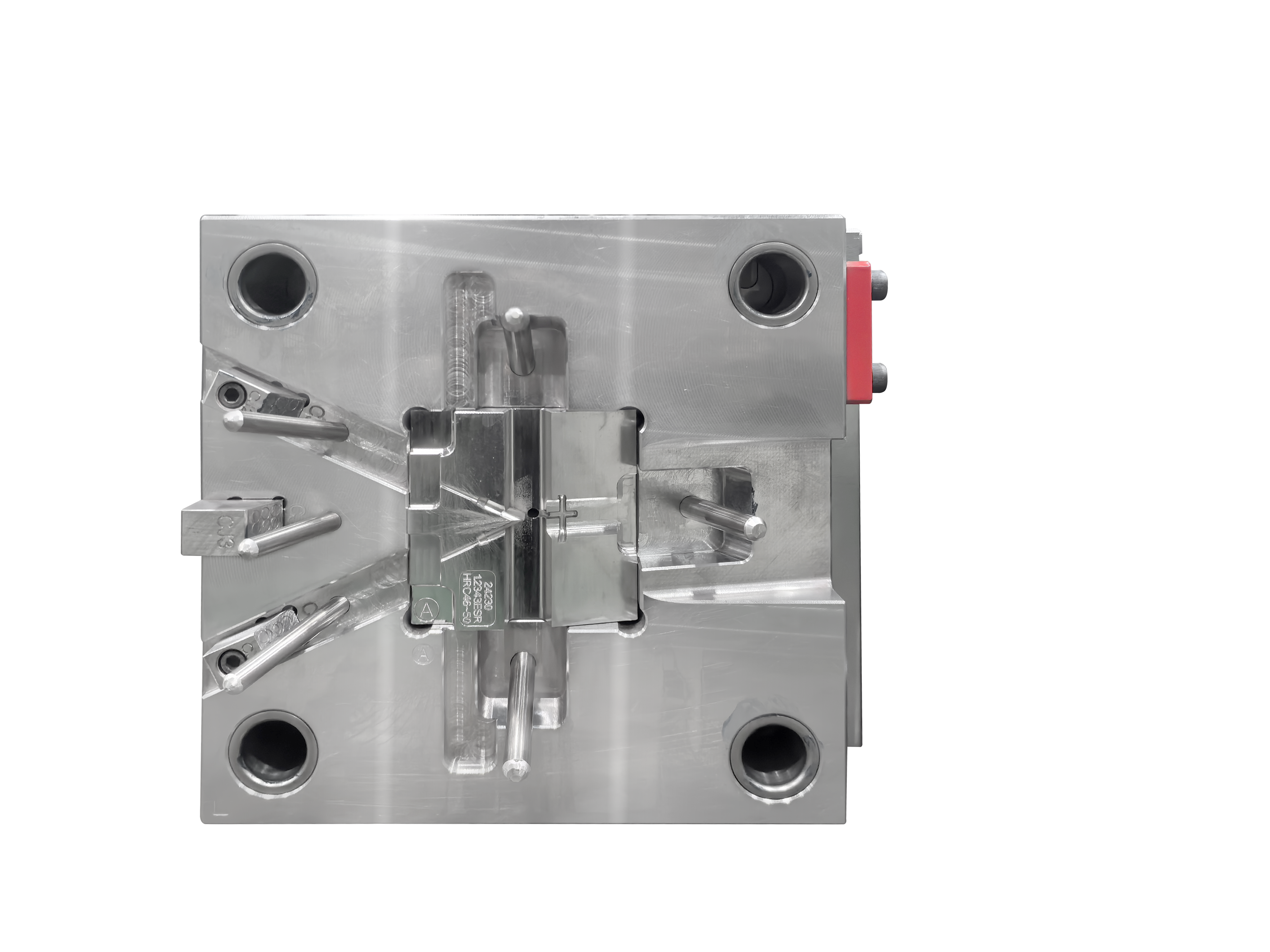

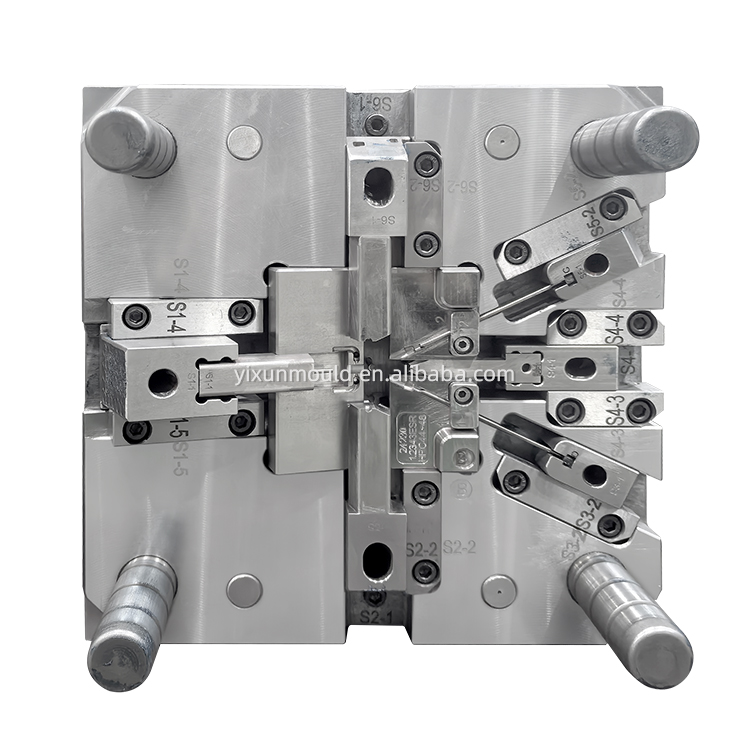

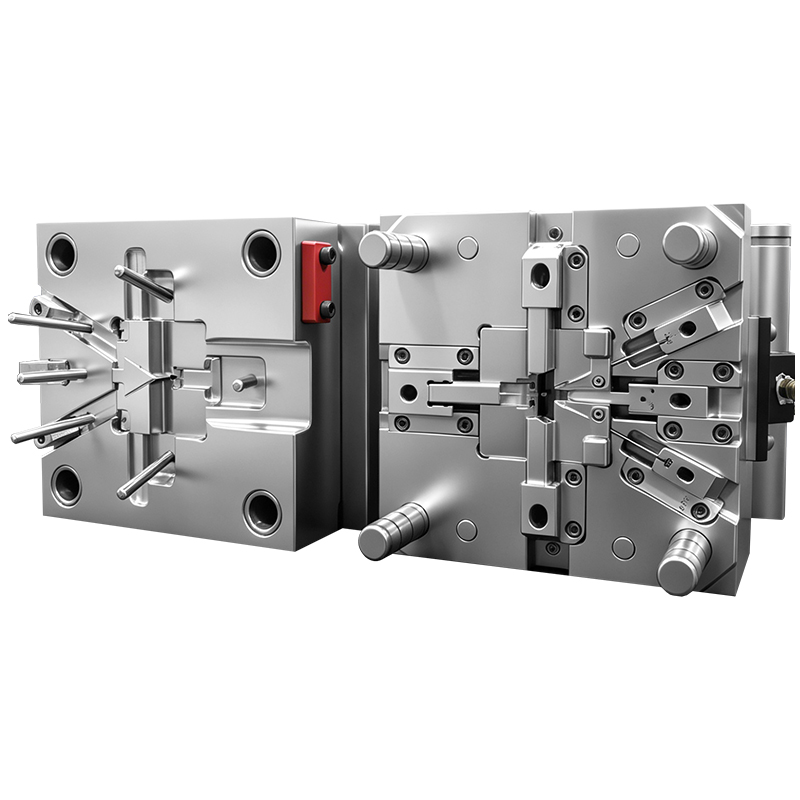

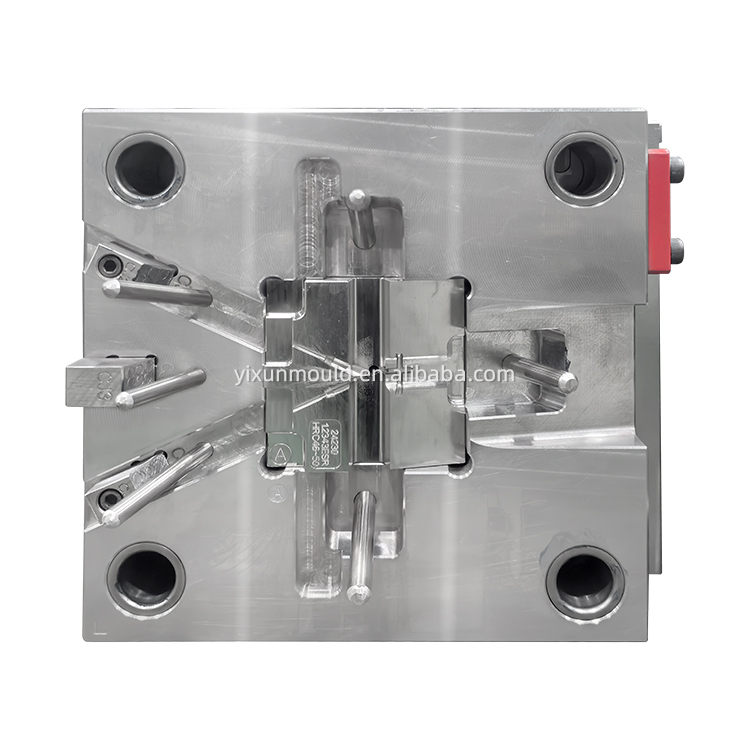

Nós fornecemos fabricação personalizada de moldes de injeção e serviço de moldagem por injeção de bico de tubo PA66 + 30GF. Este longo bocal de extremidade de tubo de plástico cilíndrico é moldado com 30% de plástico de engenharia PA66 preenchido com fibra de vidro, combinado com molde de injeção feito sob medida fabricado em aço de molde pré-endurecido XPM premium temperado para HRC37 ~ 43. O molde de injeção de cavidade única é equipado com sistema combinado de portão oculto submarino + portão lateral, enquanto a superfície da cavidade do molde é acabada com textura de gravação uniforme padrão VDI24. Todo o molde de injeção acabado passa por rigorosa inspeção dimensional e de superfície antes do envio para produção em massa estável de pequenos lotes e protótipos de bicos de tubo de alta resistência.
2. Tabela de Especificações Técnicas
| Parâmetro detalhado | do item |
| Componente Moldado | Bocal de tubo de plástico cilíndrico / tampão de extremidade de tubo |
| Matéria-prima para moldagem | PA66+30% Reforçado com Fibra de Vidro |
| Layout da cavidade do molde | 1×1 Cavidade Única Independente |
| Aço com núcleo e cavidade | Aço para molde pré-endurecido XPM |
| Dureza de aço | HRC37~43 |
| Superfície da Cavidade | Acabamento de textura de gravação padrão VDI24 |
| Estrutura de portão | Portão oculto submarino híbrido + portão lateral |
| Modo de Cooperação | Molde de injeção personalizado OEM / ODM + moldagem a granel |
3. Principais vantagens
✅ Molde de injeção Premium XPM HRC37-43
O aço pré-endurecido XPM apresenta dureza uniforme e estável HRC37-43, excelente desempenho de polimento e gravação de textura, grande resistência ao desgaste, especialmente para moldagem por abrasão PA preenchida com GF. A textura da cavidade padrão VDI24 evita marcas de deslizamento brilhantes na superfície da peça, melhora a aparência antiderrapante externa do bocal enquanto cobre pequenos traços de fluxo de moldagem, reduzindo efetivamente a taxa de rejeição durante a injeção contínua de PA66 + 30GF.
✅ Design personalizado de cavidade única 1×1
O molde de cavidade única se adapta perfeitamente ao desenvolvimento de protótipos de novos produtos e pequenos pedidos de lotes personalizados, flexível para revisão de dimensões no comprimento do bocal do tubo e diâmetro externo sem enorme custo de modificação do molde.
✅ Sistema de portão híbrido duplo submarino + lateral
A porta oculta submarina é colocada na superfície externa lisa do cilindro do bocal para quebra automática após a ejeção com resíduo de porta invisível; a porta lateral é disposta na tampa final espessada do bocal para garantir o enchimento completo de plástico derretido, eliminando defeitos de curto alcance na estrutura da extremidade fechada do bocal cilíndrico longo.
✅ Propriedade do bocal de tubo PA66 + 30GF de alta resistência
O PA66 reforçado com 30% de fibra de vidro traz excelente resistência à tração, resistência a altas temperaturas e estabilidade dimensional, o bocal cilíndrico sólido realiza entupimento e vedação firmes para tubulação de fluido, resistente à deformação por fluência sob pressão hidráulica.
✅ Personalização completa disponível
Revisamos o comprimento total do bico, o diâmetro externo e o grau de textura VDI no molde de injeção de acordo com os desenhos 2D/3D ou amostras físicas dos clientes, troca opcional de material para PA66/PP não reforçado mediante solicitação.
4. Principais campos de aplicação
Nivel de encaixe para tubulação pneumática pequena
Plugue de bloqueio da extremidade do encanamento do purificador de água doméstico
Bocal de vedação de tubo de fluido automotivo
Encaixe de tubo hidráulico em miniatura para equipamento industrial
5. Fluxo de serviço personalizado padrão
O cliente fornece desenho 3D ou amostra física do mamilo →2. Análise DFM e projeto estrutural de molde de injeção →3. Usinagem CNC + EDM + gravação de textura VDI24 para núcleo e cavidade XPM →4. Processamento de canal duplo submarino e portão lateral + montagem de molde →5. Injeção de teste PA66 + 30GF e confirmação de amostra →6. Moldagem personalizada em massa após aprovação da amostra do cliente
Seção de perguntas frequentes
Q1: Quantos tiros de moldagem este molde de injeção XPM pode executar?
R: Com manutenção regular, o molde de injeção HRC37-43 XPM pode atingir continuamente mais de 480.000 disparos para a produção de niple de tubo PA66 com enchimento abrasivo GF.
Q2: Podemos modificar o comprimento ou diâmetro do bico no molde de injeção acabado?
R: Nossa oficina interna de moldes pode revisar a inserção do núcleo para ajustar a dimensão do bico com base em desenhos técnicos atualizados.
Q3: Os clientes podem obter amostras de teste de pré-produção antes do pedido em grandes quantidades?
R: Sim, organizamos amostras de protótipo PA66 + 30GF após a conclusão do molde para sua verificação de resistência e dimensão.
Q4: Este molde de injeção pode produzir bico de plástico PA66 não reforçado?
R: Disponível após o ajuste fino dos parâmetros de injeção e ajuste do fluxo da comporta por meio de nossa avaliação técnica.
