1. Visão geral do produto

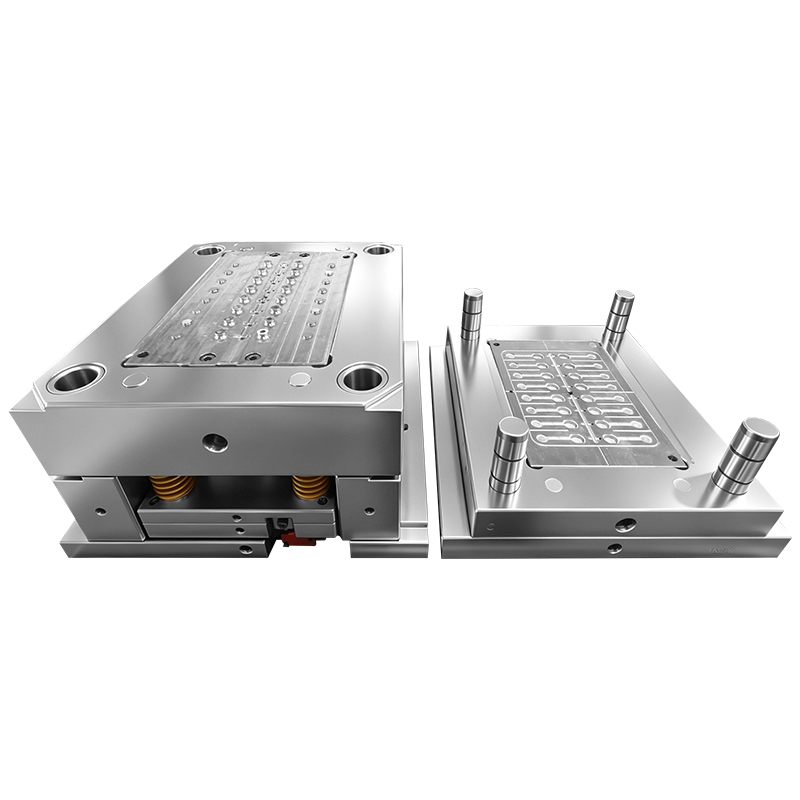

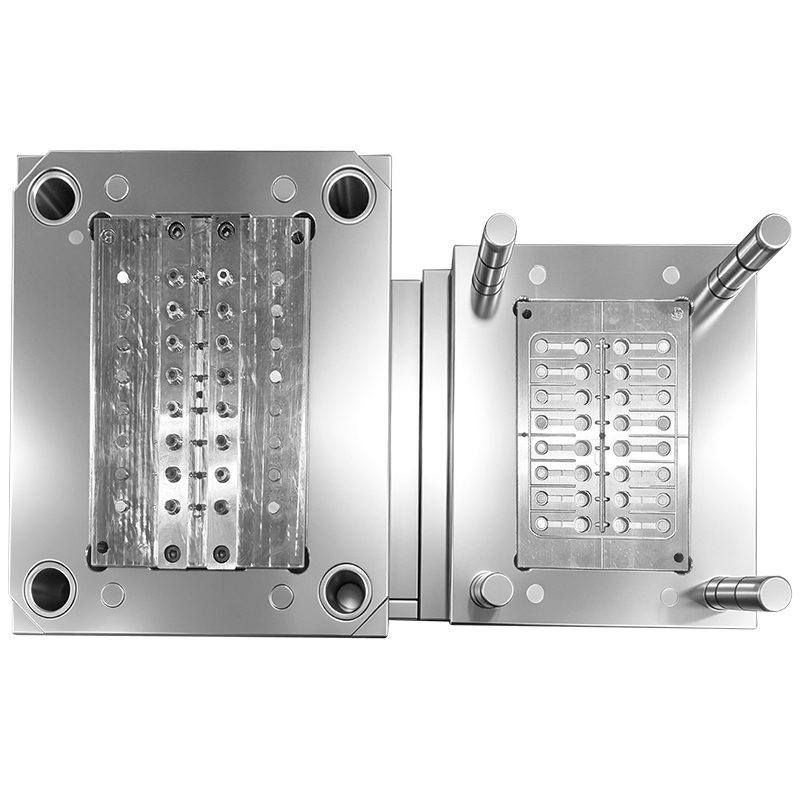

Nossa fábrica é especializada no desenvolvimento de moldes de injeção sob medida e serviço de moldagem personalizado de tampa de válvula TPU90. Este componente da tampa da válvula é moldado por injeção com matéria-prima Shore 90A TPU, combinado com molde de injeção personalizado de precisão fabricado em aço inoxidável S136 com dureza HRC48-52. O molde de injeção adota um layout de dezesseis cavidades 1 × 16, produzindo tampas de válvula de 16 unidades por injeção de moldagem única para maximizar o rendimento da produção. A superfície da cavidade do molde aplica usinagem EDM com acabamento espelhado VDI20 padrão, equipada com estrutura de portão oculto submarino profissional, além de design de posicionamento de conjunto de válvula reservado dentro da peça plástica. Nós fornecemos uma solução completa que cobre o design do molde de injeção, usinagem de aço, teste de molde e moldagem por injeção de produto TPU a granel. Todos os moldes de injeção acabados passam por rigorosa inspeção dimensional e de superfície antes do envio para garantir uma produção em massa estável a longo prazo.
2. Tabela de Especificações Técnicas
| Parâmetro detalhado | do item |
| Produto Final | Peça plástica da tampa da válvula da dureza TPU90 |
| Material de moldagem | Poliuretano Termoplástico Shore 90A (TPU90) |
| Cavidade do molde de injeção | 1*16 Design de múltiplas cavidades |
| Núcleo do molde/cavidade de aço | Aço inoxidável pré-endurecido S136 |
| Dureza do Molde | HRC 48~52 |
| Tratamento de superfície de cavidade | Usinagem EDM + Acabamento Espelhado Padrão VDI20 |
| Sistema de portão | Portão do túnel oculto submarino |
| Característica Estrutural | Estrutura interna pré-formada para instalação de válvula |
| Modo de serviço | Molde de injeção personalizado OEM / ODM + moldagem |
3. Vantagens do produto principal e do molde
3.1 Molde de injeção premium S136 HRC48-52
O aço inoxidável S136 apresenta excelente desempenho à prova de ferrugem, anticorrosão e resistente ao desgaste na dureza HRC48-52, ideal para moldagem de TPU de longo prazo que gera leve volátil corrosivo durante a injeção. O acabamento EDM espelhado VDI20 oferece superfície de peça ultralisa sem pós-polimento, reduzindo efetivamente defeitos de arranhões, bolhas e encolhimento na tampa da válvula TPU.
3.2 Layout eficiente de alta cavidade 1×16
Dezesseis cavidades independentes em um conjunto de molde de injeção, 16 tampas de válvula acabadas por ciclo de moldagem, encurtam drasticamente o ciclo de produção único e reduzem o custo unitário de fabricação para pedidos de grande volume, perfeito para produção em massa automatizada.
3.3 Projeto de Portão Oculto Submarino
A comporta do túnel submarino se separa automaticamente da peça acabada durante a ejeção, sem resíduos visíveis da comporta na superfície externa da tampa da válvula; elimine o procedimento de corte manual do portão para economizar custos de mão de obra pós-processo e melhore muito a consistência da aparência do produto.
3.4 Benefício Funcional Material TPU90
Shore90 TPU possui excelente elasticidade, resistência à abrasão e estanqueidade ao ar, fazendo com que a tampa da válvula tenha bom desempenho de buffer e efeito de vedação confiável depois de equipada com núcleo de válvula, amplamente utilizado em conjuntos de válvulas pneumáticas e hidráulicas.
3.5 Personalização completa disponível
Projetamos todo o conjunto de moldes de injeção de acordo com os desenhos 2D / 3D dos clientes ou amostras reais, dimensão da tampa da válvula ajustável, estrutura interna da ranhura da válvula e layout da cavidade com base nos requisitos personalizados do projeto.
4. Campos de aplicação da tampa da válvula TPU90
Tampa final da válvula do equipamento de automação pneumática
Carcaça de vedação da válvula de controle hidráulico pequena
Bomba de ar para eletrodomésticos e acessório de válvula de compressor
Capa de proteção de válvula médica em miniatura
5. Processo de serviço de moldagem e molde personalizado
O cliente envia desenho/amostra do produto →2. Análise de viabilidade DFM e projeto estrutural de molde de injeção →3. Usinagem de desbaste CNC + processamento de precisão EDM para cavidade S136, acabamento espelhado VDI20 →4. Sistema de portão submarino e fabricação de estrutura de posição de válvula + montagem de molde →5. Injeção de teste TPU90 e confirmação de amostra →6. Produção em massa após aprovação da amostra do cliente
Seção de perguntas frequentes
Q1: Qual é a vida útil esperada deste molde de injeção S136 VDI20?
R: Com manutenção regular, o molde de injeção S136 HRC48-52 pode atingir mais de 650.000 tiros de moldagem estáveis para produção contínua de tampa de válvula TPU90.
Q2: Você pode modificar o molde de injeção existente se o cliente atualizar o design da tampa da válvula?
R: Nossa oficina interna de moldes oferece serviço profissional de revisão de moldes para ajustar a estrutura interna da válvula, a dimensão externa e a espessura da parede conforme desenhos técnicos atualizados.
Q3: A amostra de pré-produção está disponível antes da moldagem em massa?
R: Sim, amostras de teste gratuitas podem ser organizadas após a conclusão do molde para verificação de qualidade e dimensão antes do pedido formal em massa.
Q4: Este molde de injeção 1*16 pode adaptar diferentes materiais de TPU de dureza?
R: Após o ajuste fino dos parâmetros de injeção e uma pequena otimização do portão, o mesmo molde pode produzir TPU variando de Shore80A ~ 95A mediante nossa avaliação técnica.
