1. Visão geral do produto

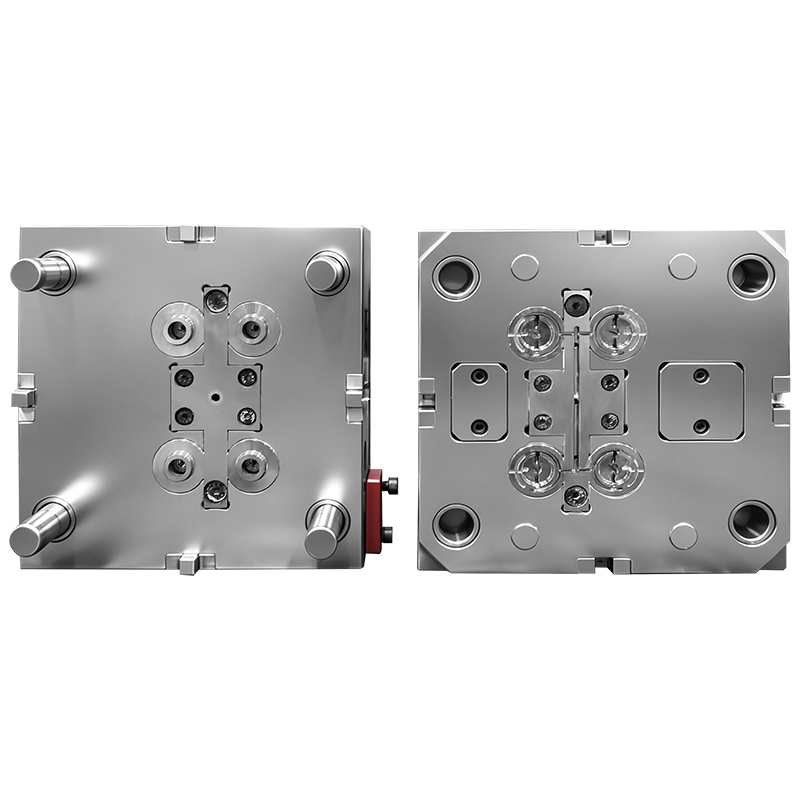

Este molde de injeção de rosca sem-fim de plástico é feito sob medida para a produção em massa de peças de engrenagem sem-fim de precisão PA66. Projetado com layout de cavidade 1×4, o molde de injeção fornece quatro peças sem-fim acabadas por injeção única, aumentando significativamente a eficiência da produção para pedidos de componentes de engrenagens. Adotando um sistema de portão pontual profissional, o molde de injeção realiza a separação automática do portão após a ejeção, economizando custos de mão de obra de redução do portão pós-processamento.
O núcleo e a cavidade do molde de injeção são fabricados em aço para molde de trabalho a quente premium 2344, tratado termicamente até a dureza HRC48 ~ 52, apresentando excelente resistência ao desgaste e desempenho antifadiga para moldagem PA66 contínua de longo prazo. A superfície do molde tem acabamento com textura SPI-B2 padrão, formando uma aparência fosca fina e uniforme na superfície do sem-fim PA66, enquanto esconde pequenas marcas de moldagem. O caminho de fluxo otimizado equilibra o enchimento de fusão PA66, controla efetivamente o encolhimento, empenamento e flash comuns em produtos sem-fim de náilon. Este molde de injeção personalizado é amplamente aplicado em pequenas engrenagens helicoidais usadas em acessórios automotivos, eletrodomésticos, motores de engrenagem e conjuntos de transmissão de precisão.
2. Lista de especificações do molde central
Layout da cavidade: cavidade 1×4 (4 unidades por ciclo de moldagem)
Classe de aço do molde: aço para trabalho a quente 2344
Dureza do tratamento térmico: HRC 48–52
Tipo de portão: portão pin-point (portão pinpoint submarino)
Acabamento de superfície: textura de molde padrão SPI-B2
Plástico aplicável: PA66 (Nylon 66, com/sem enchimento de fibra de vidro)

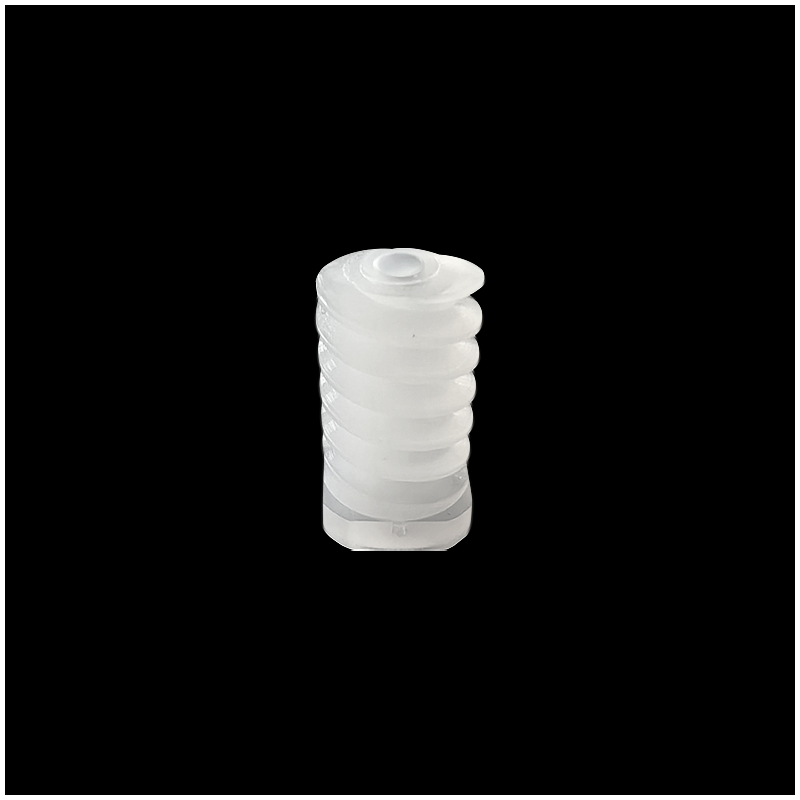

Peça moldada: Sem-fim de plástico de precisão personalizado / engrenagem sem-fim em miniatura
Tipo de produção: Moldagem por injeção em massa automática contínua
3. Principais vantagens de design deste molde de injeção de minhoca de plástico

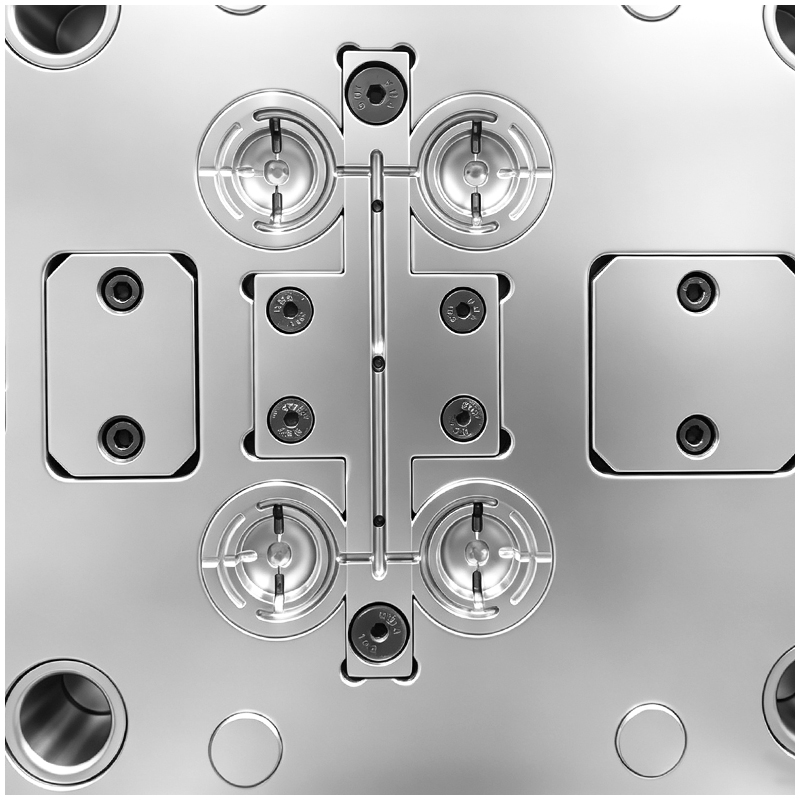

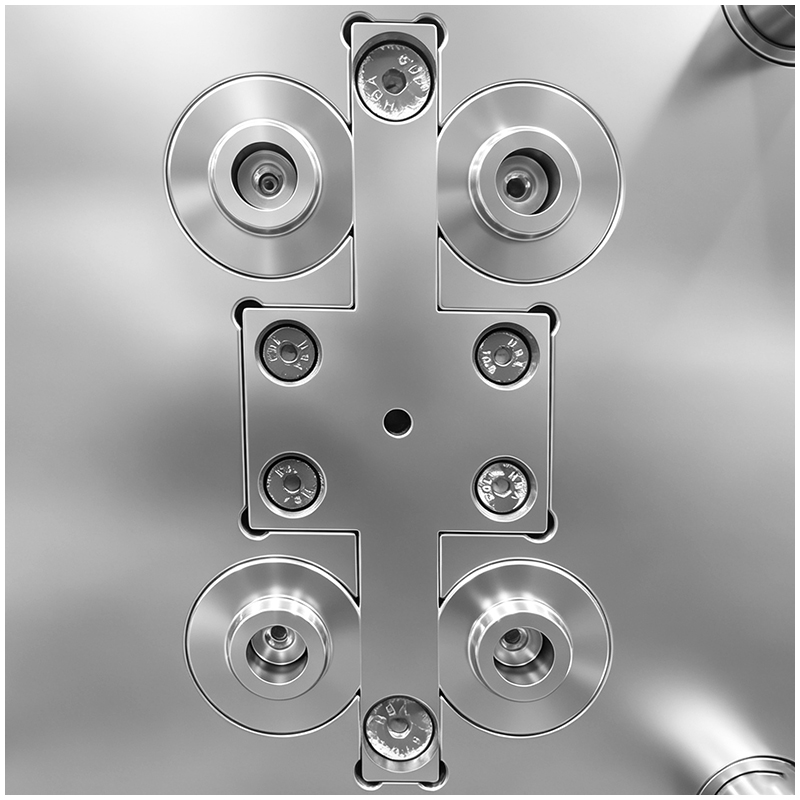

① Estrutura eficiente multicavidades 1×4
Quatro cavidades idênticas são dispostas com layout de canal balanceado dentro do molde de injeção, garantindo pressão de fusão e velocidade de enchimento consistentes para cada sem-fim. Todos os sem-fins PA66 acabados mantêm precisão dentária, peso dimensional e qualidade de superfície idênticos, ideais para produção de engrenagens em grande volume.
② Portão de ponta para moldagem sem-fim PA66
Pin-point gate é a solução de alimentação ideal para peças delgadas do molde de injeção. A pequena marca do portão permanece na superfície não crítica do sem-fim; as portas se soltam automaticamente durante a ejeção da peça sem corte manual. Evita grandes resíduos de portão que danificam o perfil do dente sem-fim e garante a formação completa do dente para o material PA66.
③ Núcleo de molde de alta dureza 2344 HRC48-52
Após têmpera e revenido precisos, o aço 2344 atinge a dureza HRC48-52. PA66 especialmente PA66 preenchido com GF tem forte abrasão para moldar a cavidade; o aço para molde de alta dureza resiste efetivamente ao desgaste da cavidade dentária, mantém a precisão do dente sem-fim estável ao longo de milhões de disparos e prolonga significativamente a vida útil do molde de injeção.
④ Superfície fosca uniforme SPI-B2
O tratamento de textura fina SPI-B2 no molde de injeção traz acabamento fosco consistente na superfície do sem-fim PA66, melhora a resistência ao desgaste da engrenagem sem-fim acabada e cobre pequenos defeitos na linha de fluxo gerados durante a moldagem de náilon.
⑤ Corredor otimizado para controle de encolhimento PA66
O tamanho do corredor é personalizado de acordo com o recurso de alto encolhimento do PA66. A pressão de vedação suficiente elimina marcas de afundamento e desvio dimensional no dente do sem-fim e no diâmetro externo, estabilizando a tolerância de montagem dos sem-fins de transmissão acabados.
4. Faixa de aplicação de peças sem-fim PA66 moldadas
Os componentes moldados por este molde de injeção são comumente usados para estruturas de transmissão em miniatura: pequenos redutores de engrenagem, acionamento de motor de eletrodomésticos, peças de transmissão fina automotiva, engrenagens de travamento eletrônico e conjuntos sem-fim de transmissão de equipamentos de escritório.
5. Perguntas frequentes
Q1: Quais benefícios o portão pin-point traz para o molde sem-fim PA66?
A1: O portão pontual é interrompido automaticamente ao ejetar os vermes PA66 acabados, sem trabalho extra de corte do portão. A posição pequena do portão não destrói a precisão do dente sem-fim e melhora a consistência da aparência do produto.
Q2: Por que selecionar aço 2344 com HRC48-52 para molde de injeção sem-fim PA66?
A2: O PA66 preenchido com fibra de vidro causa forte abrasão para moldar a cavidade dentária. O aço 2344 endurecido HRC48-52 tem excelente resistência ao desgaste, evita o desgaste rápido da cavidade dentária e mantém a precisão dimensional do sem-fim estável a longo prazo.
Q3: Qual é a textura SPI-B2 usada neste molde de minhoca de plástico?
A3: SPI-B2 é um acabamento de molde fino fosco padrão da indústria, produzindo superfície uniforme e sem brilho no sem-fim PA66, otimizando o desempenho de desgaste e cobrindo pequenas falhas na superfície de moldagem.
Q4: Podemos personalizar diferentes módulos e tamanhos de sem-fim neste molde de injeção?
A4: Sim, oferecemos serviço de personalização completo. Ajustamos o módulo do dente da cavidade, o diâmetro externo, o comprimento e a textura da superfície do molde de injeção estritamente com base nos desenhos 2D dos clientes ou nos requisitos de amostra.
Q5: Este molde suporta material PA66 preenchido com vidro?
A5: Este molde de injeção de alta dureza 2344 é especialmente projetado para PA66 não preenchido e preenchido com GF20 ~ GF30, adequado para produção em massa de engrenagens helicoidais de alta resistência.
Q6: É possível alterar a quantidade de cavidades de 4 cavidades para 1/2/8 cavidades?
A6: Claro, revisamos o layout do molde de acordo com o volume do seu pedido; cavidade única para teste de protótipo e cavidade múltipla para produção em massa de grandes lotes estão disponíveis.
