1*4 Cavidade PC+10GF Material 1.2344 HRC50-52 Molde Aço VDI 24# Textura Componente Plástico Industrial

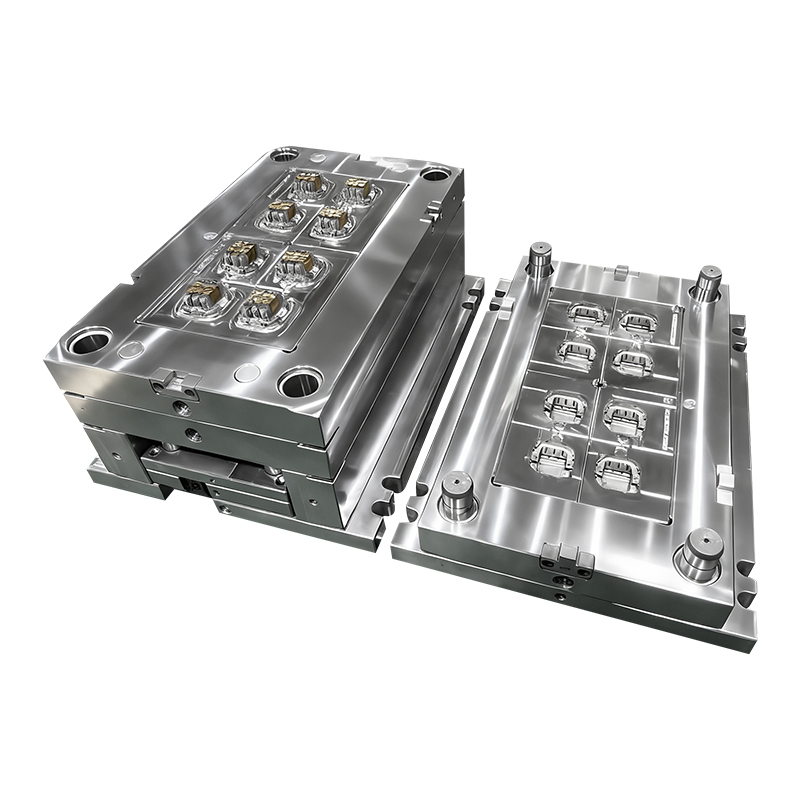

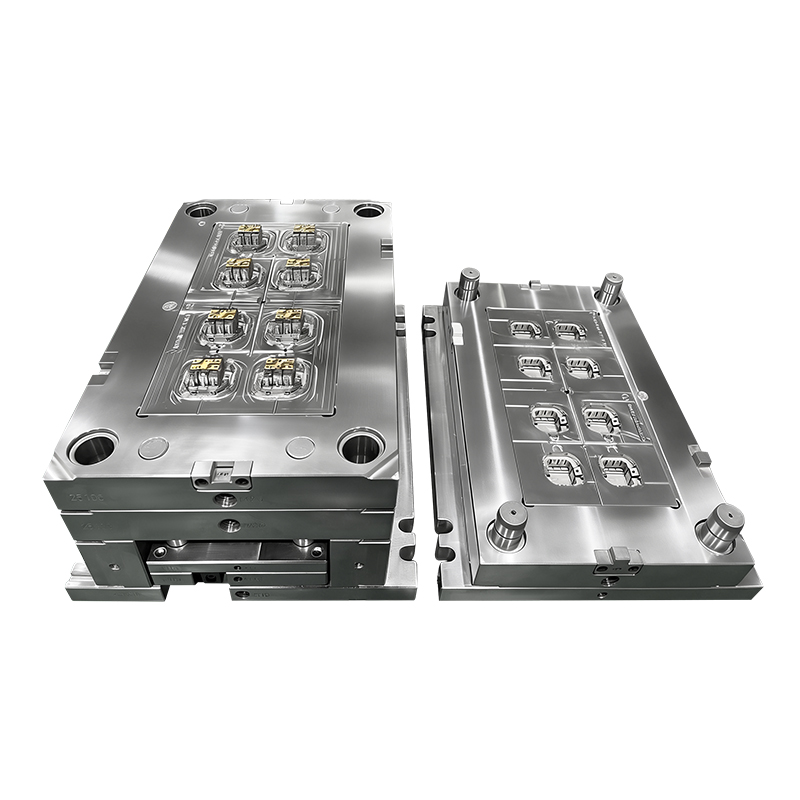

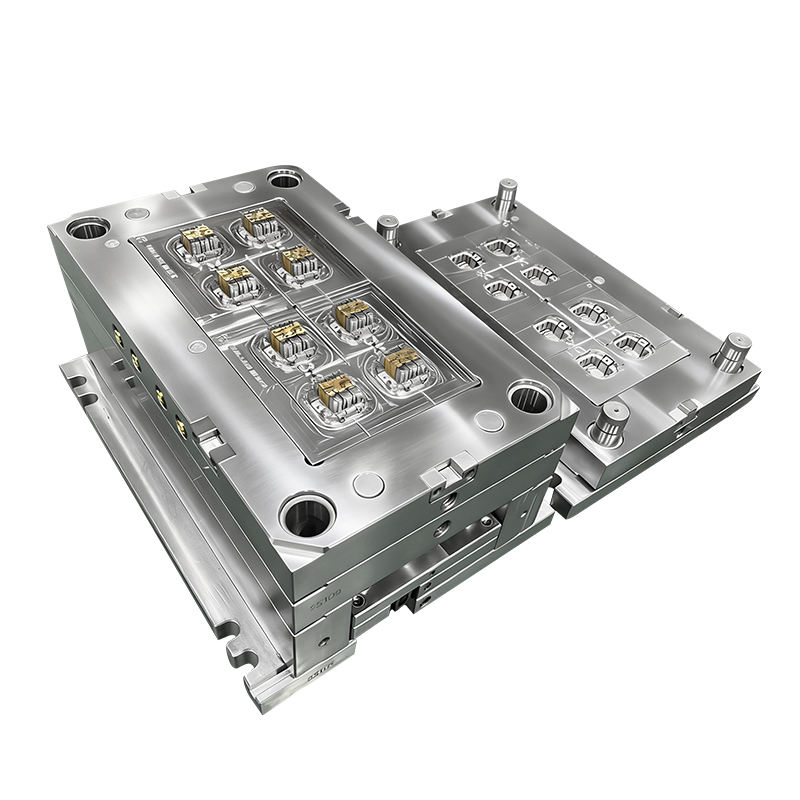

Este molde de injeção de cavidade 1*4 de alto desempenho foi desenvolvido especificamente para a produção em massa de componentes plásticos industriais reforçados com PC+10GF. Fabricado em aço premium para molde para trabalho a quente 1.2344 tratado termicamente de acordo com HRC50-52, com acabamento de textura fosca padrão VDI 24#, o molde oferece excepcional estabilidade dimensional, resistência ao desgaste e qualidade de superfície consistente para aplicações industriais exigentes.

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Modelo:
25106
Marca do Produto:
YIXUN mold
Código Do Produto:
8480419090

Descrição do produto

Visão geral do produto

Projetado para os desafios exclusivos da moldagem de PC com preenchimento de vidro, este molde de cavidade 1*4 equilibra alta produtividade com precisão. A alta dureza do aço para molde 1.2344 resiste à abrasão do conteúdo de 10% de fibra de vidro, enquanto a textura VDI 24# garante aparência fosca uniforme em todas as peças. O molde é otimizado para as características de rigidez e fluxo do material PC + 10GF, produzindo componentes industriais robustos com tolerâncias rígidas e desempenho de longo prazo. Layout de cavidade balanceado 1 * 4 para produção em massa de alta eficiênciaAço de molde premium 1.2344 com dureza HRC50-52 para resistência superior ao desgaste

Textura fosca padrão VDI 24# para aparência consistente de nível industrial
Otimizado para moldagem de material reforçado com PC+10GF
Projetado para aplicações de componentes industriais que exigem durabilidade e precisão

Especificações do produto

Especificações gerais do produto
Nome do produto	Molde componente plástico industrial da cavidade PC+10GF 1*4
Cavidade do Molde	Cavidade 1*4 (layout balanceado de 4 cavidades)
Material de aço do molde	1.2344 Aço para molde para trabalho a quente (padrão DIN)
Dureza do Molde	HRC50-52 (tratamento térmico a vácuo)
Acabamento superficial	Textura fosca padrão VDI 24#
Material de moldagem	PC+10GF (Policarbonato com reforço de 10% de fibra de vidro)
Tolerância Dimensional	±0,03 mm
Sistema corredor	Câmara fria (câmara quente opcional)
Sistema de resfriamento	Layout otimizado do canal de água para resfriamento equilibrado
Mold Lifespan	800.000 – 1.200.000 disparos
Compensação de encolhimento	0,3%–0,5% (otimizado para PC com vidro)
Aplicativo	Conectores industriais, caixas elétricas, componentes estruturais, peças de máquinas

Molde de componente plástico industriali

Principais recursos e destaques

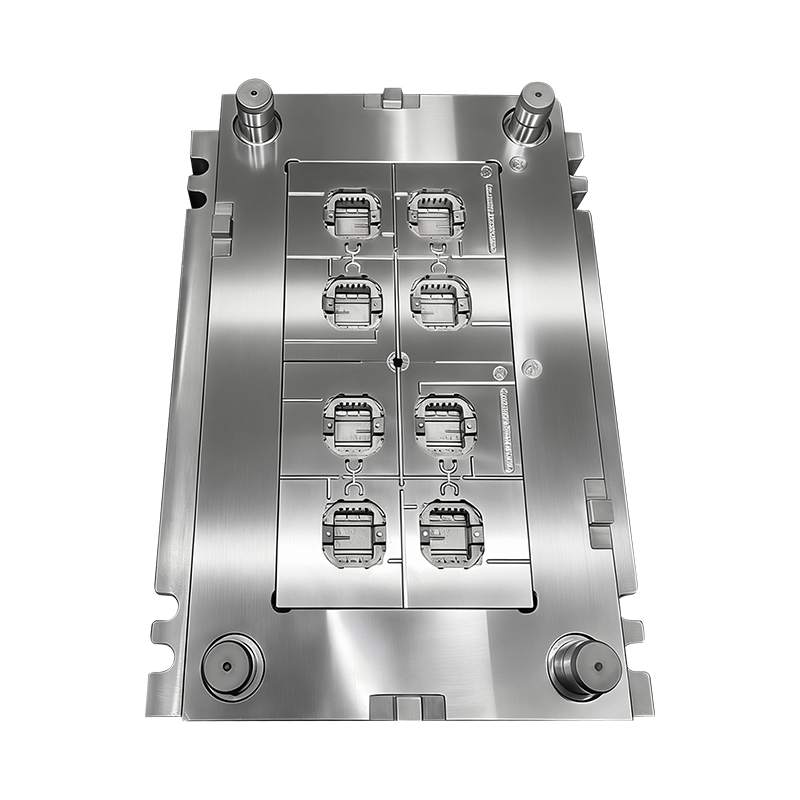

1. Design de cavidade balanceada 1*4

O layout de cavidade 1*4 permite a moldagem síncrona de quatro componentes idênticos por ciclo, aumentando significativamente a eficiência da produção. O molde apresenta um sistema de canais totalmente balanceado que garante fluxo de fusão e distribuição de pressão iguais para cada cavidade, eliminando variações de tamanho ou qualidade de superfície entre as peças. Este design reduz os custos de produção por unidade, ao mesmo tempo que mantém rigorosos padrões de qualidade para componentes industriais.

2. Aço para molde 1.2344 de alta dureza (HRC50-52)

Os materiais de PC preenchidos com vidro são altamente abrasivos, tornando o desgaste do molde uma preocupação crítica. O aço para trabalho a quente 1.2344 do molde, tratado termicamente até HRC50-52, oferece excepcional resistência ao desgaste e estabilidade térmica:

Resistência superior à abrasão: Suporta o efeito abrasivo de 10% de fibra de vidro durante a moldagem a longo prazo
Alta estabilidade térmica: Resiste à deformação sob condições de moldagem PC+10GF de alta temperatura
Longa vida útil do molde: Mantém a precisão da cavidade e a qualidade da textura em mais de 800.000 disparos, reduzindo os custos de manutenção e substituição

3. Acabamento de textura fosca padrão VDI 24#

A cavidade do molde é acabada com textura padrão VDI 24#, uma especificação de superfície industrial amplamente adotada:

Aparência mate uniforme: Cria uma superfície consistente e não reflexiva em todos os componentes moldados
Oculta pequenos defeitos de moldagem: Mascara eficazmente linhas de fluxo e marcas de solda comuns em materiais com enchimento de vidro
Benefícios funcionais: Reduz o brilho da superfície e melhora a aderência para aplicações industriais
Consistência do lote: Garante profundidade de textura e acabamento idênticos em todas as quatro cavidades, mesmo após uso prolongado

4. Otimização de moldagem de material PC + 10GF

O molde foi projetado especificamente para as propriedades exclusivas do material reforçado PC+10GF:

Projeto do caminho de fluxo: Corredores e comportas otimizados para lidar com a fluidez reduzida do PC preenchido com vidro, garantindo o preenchimento completo da cavidade
Controle de encolhimento: Taxas de encolhimento compensadas com precisão (0,3%-0,5%) para eliminar empenamento e desvio dimensional
Sistema de resfriamento: Canais de água balanceados reduzem o estresse interno, evitando deformações pós-moldagem comuns em materiais reforçados
Qualidade da superfície: A textura VDI 24# evita o florescimento da fibra superficial, garantindo um acabamento limpo e uniforme

Desempenho do aço do molde: 1.2344 HRC50-52

1.2344 (também conhecido como H13) é um aço premium para moldes para trabalho a quente, conhecido por sua combinação de tenacidade, resistência ao desgaste e estabilidade térmica. Tratado termicamente até HRC50-52, é a escolha ideal para moldes de material preenchido com vidro:

Alta resistência ao desgaste: Resiste à abrasão das fibras de vidro, mantendo a precisão da cavidade por mais tempo do que os aços padrão
Excelente tenacidade: Evita rachaduras sob aquecimento/resfriamento cíclico e altas pressões de injeção
Resistência à fadiga térmica: Suporta flutuações repetidas de temperatura sem degradação da superfície
Boa capacidade de polimento: Obtém acabamentos de textura VDI consistentes e os mantém durante extensas séries de produção

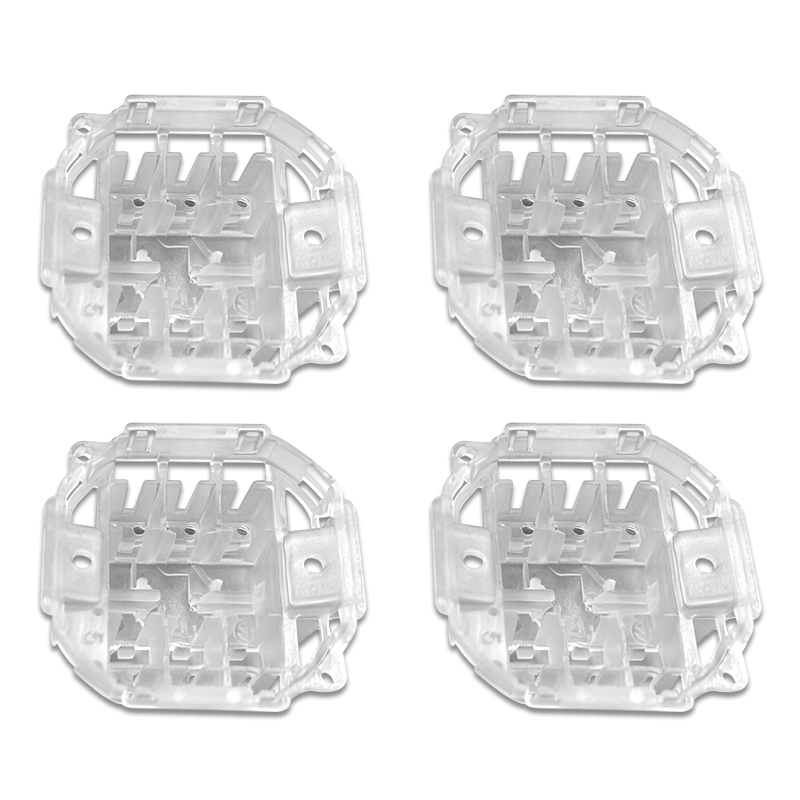

Aplicações de Componentes Industriais

Este molde é adequado para produzir uma ampla gama de componentes plásticos industriais robustos:

Carcaças e isoladores de conectores elétricos
Componentes do painel de controle industrial
Peças estruturais e suportes de máquinas
Subcapô automotivo e componentes internos
Carcaças de equipamentos externos que exigem resistência a raios UV e ao impacto

Capacidades de personalização

Oferecemos personalização abrangente para atender aos requisitos específicos do seu projeto:

Ajuste de contagem de cavidades: modifique para layouts de 1 2 ou 1 8 cavidades para diferentes volumes de produção
Personalização da textura da superfície: Ajuste para outras classes VDI ou acabamentos SPI para necessidades específicas de aparência
Atualização do sistema de câmara: converta para sistemas de câmara quente para reduzir o desperdício de material e tempos de ciclo mais rápidos
Atualizações de classe de aço: Selecione aços de alto desempenho (por exemplo, 1.2367) para prolongar a vida útil do molde em aplicações de alta abrasão
Integração de recursos especiais: Adicione elevadores, corrediças ou mecanismos de corte inferior para geometrias de componentes complexas

Controle e Inspeção de Qualidade

Cada molde passa por rigorosas verificações de qualidade para garantir desempenho e confiabilidade:

Verificação dimensional da CMM: confirma que as dimensões da cavidade estão dentro da tolerância de ±0,03 mm
Teste de dureza: Verifica a dureza HRC50-52 uniforme em todas as superfícies do molde
Inspeção de uniformidade de textura: Garante acabamento de textura VDI 24# consistente em todas as quatro cavidades
Moldagem de teste com resina PC+10GF: Valida o fluxo de fusão, o enchimento e a qualidade da superfície sob condições de produção
Simulação de resistência ao desgaste: testa o desempenho do molde sob ciclos de moldagem prolongados para garantir durabilidade a longo prazo

Por que nos escolher

Conhecimento em materiais preenchidos com vidro: Ampla experiência com PC+GF e outros plásticos de engenharia reforçados
Ferramentas 1.2344 de alta precisão: Desempenho confiável e longa vida útil para aplicações com materiais abrasivos
Design balanceado de múltiplas cavidades: otimizado para eficiência e qualidade consistente na produção em massa
Suporte técnico completo: Orientação de otimização de processos para enfrentar os desafios de moldagem PC+10GF
Soluções industriais personalizadas: suporte de engenharia para geometrias complexas de componentes e requisitos funcionais

Perguntas frequentes

P: Por que usar aço 1.2344 para moldes PC+10GF?

R: O aço 1.2344 com dureza HRC50-52 oferece excepcional resistência ao desgaste para suportar as fibras de vidro abrasivas no material PC + 10GF, prolongando a vida útil do molde e mantendo a precisão da cavidade por mais tempo do que os aços padrão.

P: Qual é o benefício da textura VDI 24# para componentes industriais?

R: A textura VDI 24# fornece um acabamento fosco uniforme que esconde defeitos de moldagem, melhora a aderência e reduz o brilho, atendendo aos requisitos funcionais e estéticos de aplicações industriais.

P: Como o design da cavidade 1*4 melhora a eficiência da produção?

R: O layout balanceado de 4 cavidades produz quatro componentes por ciclo, duplicando ou quadruplicando a produção em comparação com moldes de cavidade simples ou dupla, reduzindo os custos de produção por unidade.
