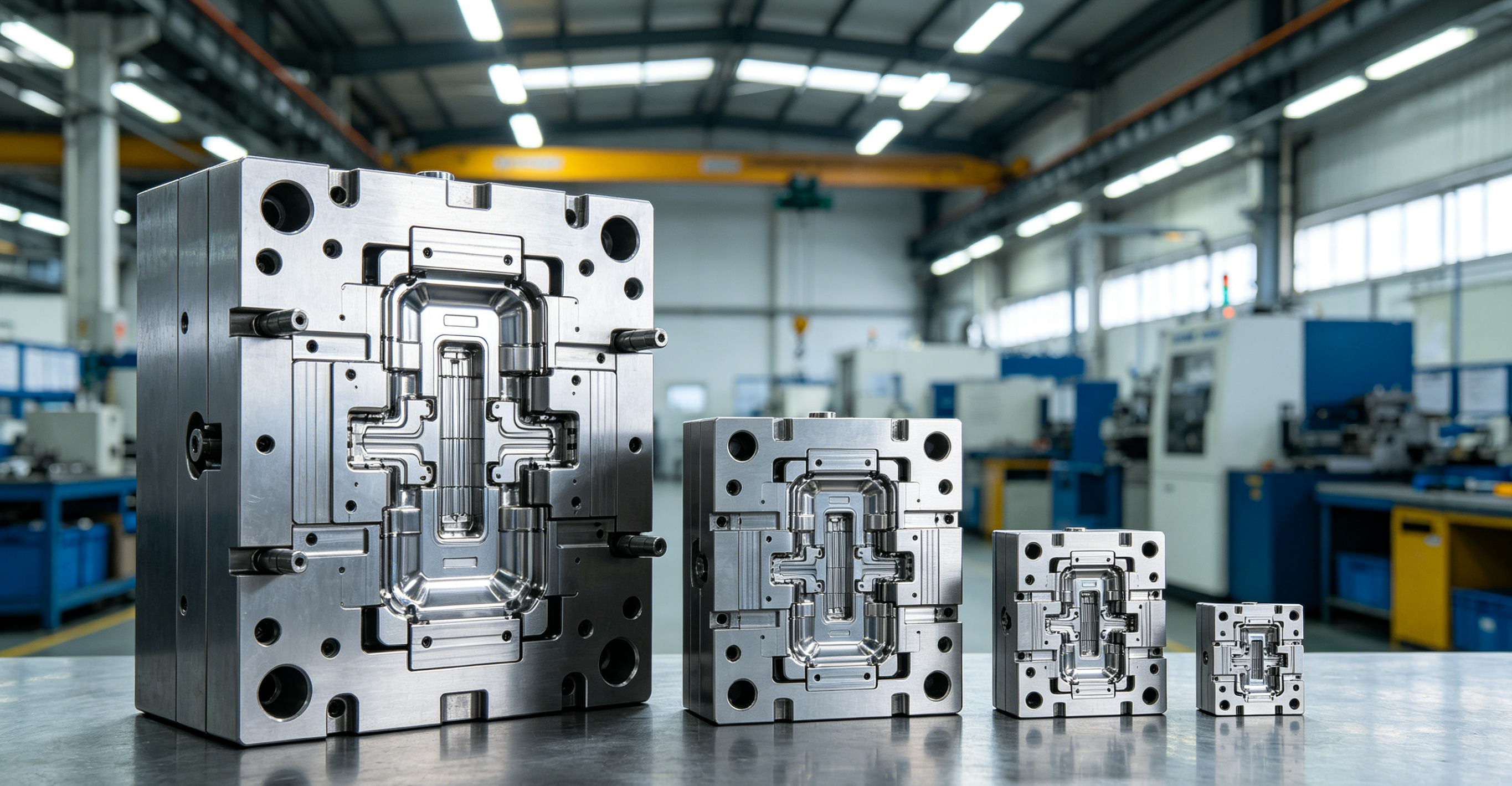

As três faces da moldagem: micromoldes grandes, padrão e de alta precisão

Moldes Grandes

Para-choques de automóveis, painéis de instrumentos, revestimentos de refrigeradores, paletes industriais, lixeiras

> 0,6 m (2 pés), até 2 m+

Moldes Padrão

Assentos de cadeiras, cabos de ferramentas, caixas de pequenos eletrodomésticos, clipes internos automotivos

0,1m – 0,6m (4 pol. – 2 pés)

Micromoldes de alta precisão

Cateteres médicos, chips microfluídicos, engrenagens de relógios, conchas para aparelhos auditivos, conectores de fibra óptica, microengrenagens para drones

< 10 mm (0,4 pol.), geralmente recursos submilimétricos

Moldes Grandes

Gravidade – O blank de 20 toneladas cede sob seu próprio peso. A mesa da máquina desvia.

Calor – passes de acabamento de 8 horas causam expansão térmica que altera as tolerâncias em 0,1 mm+.

Moldes Padrão

Vibração – A vibração da ferramenta prejudica o acabamento da superfície.

Vida útil da ferramenta – Equilíbrio entre velocidade e desgaste.

Micro Moldes

Escala – Uma fresa de topo de 0,1 mm é mais fina que um fio de cabelo humano. Você não pode ver o corte sem um microscópio.

Força – A força de corte pode quebrar a ferramenta instantaneamente. A máquina deve “sentir” o corte, e não vê-lo.

Moldes Grandes

Ponte Moinho / Pórtico – Camas maciças de ferro fundido, 5-10m+ curso

Baixa rotação (6-12k), alto torque (500+ Nm), refrigeração através do fuso (30-70 bar)

Moldes Padrão

VMC vertical de 3/5 eixos – O carro-chefe de qualquer sala de ferramentas

RPM médio (15-20k), boa aceleração, fusos cônicos 40/50

Micro Moldes

Centro de microusinagem de alta velocidade – Extremamente preciso e com amortecimento de vibrações

RPM ultra-alto (40k – 80k+), cone HSK-E25/32, fusos com rolamento pneumático, feedback submícron (resolução de 0,05μm)

Moldes Grandes

Caminhos suaves e contínuos – Você não pode parar um pórtico de 20 toneladas. Sem cantos afiados. Use fresamento trocoidal para manter a carga constante.

Dirigindo um navio de cruzeiro – As curvas devem ser planejadas com quilômetros de antecedência.

Moldes Padrão

Usinagem de alta velocidade – Elevação, mergulho, aceleração/desaceleração constante.

Dirigindo um carro esportivo – Mudanças de direção ágeis e rápidas.

Micro Moldes

Extremo cuidado – A excentricidade da ferramenta deve ser <1μm. As profundidades de corte são medidas em mícrons (0,005-0,02 mm por passagem). Não há fresamento ascendente em cantos – as ferramentas se encaixam instantaneamente.

Realizando cirurgia ocular – Um movimento errado estraga tudo.

Moldes Grandes

Acúmulo de calor – Uma passagem de acabamento de 8 horas faz com que o molde e a máquina 'cresçam'.

Oficina climatizada (22°C ±1°C). A máquina deve ser aquecida por 1-2 horas antes de cortar.

Moldes Padrão

Aquecimento localizado – A zona de corte aquece, mas o resto permanece frio.

Líquido refrigerante padrão (névoa de ar ou inundação).

Micro Moldes

Não há espaço para refrigeração – Uma fresa de topo de 0,2 mm não pode ter jato de refrigeração. A ferramenta é menor que o bico.

Lubrificação por Quantidade Mínima (MQL) – uma névoa de óleo tão fina que não perturba o cavaco. Ou resfriamento criogênico para materiais específicos.

Moldes Grandes

Apalpação na máquina – O CNC se torna o CMM. Sondas infravermelhas examinam a superfície enquanto a peça ainda está fixada.

Você não pode levantar um molde de 20 toneladas. Um tiro para acertar.

Moldes Padrão

CMM offline – Remova o molde e leve-o até o laboratório de metrologia.

Fácil. Processo bem estabelecido.

Micro Moldes

Sistemas ópticos/de visão – Medição sem contato usando microscópios, interferometria de luz branca ou varredura a laser.

Uma sonda de toque danificaria os micro-recursos. A medição é tão difícil quanto a usinagem.

Tamanho do produto

> 0,6 m (2 pés)

0,1m – 0,6m

< 10 mm (geralmente recursos < 1 mm)

Peso do molde

5 – 50+ toneladas

50kg – 2 toneladas

< 5kg (frequentemente < 1kg)

Inimigo Primário

Gravidade e Calor

Vibração

Escala e Força

Tipo de máquina

Moinho de Ponte / Pórtico

VMC vertical de 3/5 eixos

Centro de microusinagem de alta velocidade

Rotação do fuso

6.000 – 12.000

15.000 – 20.000

40.000 – 80.000+

Diâmetro da ferramenta

20mm – 125mm

6mm – 20mm

0,1 mm – 2 mm

Resfriamento

Fuso passante de alta pressão (30-70 bar)

Névoa de ar / Inundação

MQL ou Criogênico

Analogia de corte

Engenharia Civil (pesada, lenta, suave)

Carro Esportivo (ágil, equilibrado)

Microcirurgia (invisível, frágil, precisa)

Inspeção

Apalpação na máquina (CNC como CMM)

CMM off-line

Óptica/Visão (sem contato)
