Combinar ou não combinar: um guia prático para moldes familiares vs. moldes com múltiplas cavidades

No mundo da moldagem por injeção, a eficiência é fundamental. Mas quando falamos de “eficiência”, isso pode significar duas coisas muito diferentes: a enorme velocidade de produção de milhares de peças idênticas ou a economia inteligente de fabricar vários componentes diferentes de uma só vez. Isso nos leva a um ponto de decisão crítico para designers de produtos e engenheiros de produção: moldes familiares versus moldes multicavidades.

Vamos desvendar isso com um cenário do mundo real que recentemente passou pela minha mesa.

O quebra-cabeça da embalagem que deu início a tudo

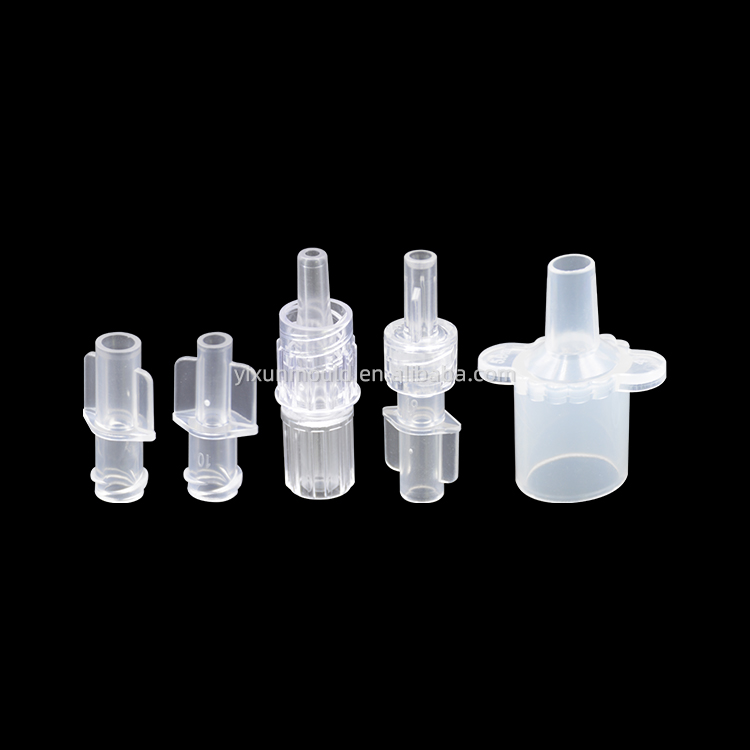

Um cliente precisava de 2.000 unidades de cada um de dois componentes médicos:

• Componente A: Cilindro de Ø31 mm × 50 mm

• Componente B: Cilindro de Ø25 mm × 50 mm

A equipe de embalagem planejou enviá-los juntos em caixas padrão de 35×45×50 cm. A pergunta imediata foi: “De quantas caixas precisamos?”

A matemática nos levou por um caminho interessante. Quando embalado separadamente (moldagem não combinada), o Componente A necessitava de aproximadamente 2 caixas, enquanto o Componente B cabia perfeitamente em apenas 1 caixa, totalizando 3 caixas. Mas este exercício de embalagem revelou uma questão de produção mais profunda: estas peças poderiam ser moldadas em conjunto numa única ferramenta para agilizar a produção?

A diferença fundamental: filosofia da produção

Moldes multicavidades: o poder da replicação

Imagine um fotógrafo precisando de 100 cópias do mesmo retrato. Eles usariam um único negativo para imprimir todas as cópias simultaneamente. É exatamente isso que os moldes com múltiplas cavidades fazem: eles criam diversas cavidades idênticas em uma ferramenta para produzir a mesma peça em grandes volumes.

Características principais:

• Objetivo: Maximizar a produção de uma única peça

• Foco no design: Equilíbrio e simetria perfeitos

• Melhor para: Produção em alto volume de produtos maduros

• Exemplo: Produzindo 1 milhão de tampas de garrafas idênticas

Moldes Familiares (Moldagem Combinada): A Arte da Integração

Agora imagine que o mesmo fotógrafo precise produzir 100 álbuns de fotos completos, cada um contendo um retrato, uma paisagem e uma foto de grupo. Um molde familiar é como imprimir todas essas imagens diferentes em uma folha: ele cria cavidades diferentes em uma ferramenta para produzir várias peças diferentes simultaneamente.

Características principais:

• Objetivo: Produzir economicamente componentes ou múltiplas peças de baixo volume

• Foco do design: Gerenciando o compromisso entre peças diferentes

• Melhor para: Conjuntos de montagem, famílias de produtos de baixo volume, protótipos

• Exemplo: Produzindo juntos o cabo, a tampa e o estojo da escova de dentes

Compensações técnicas: é tudo uma questão de equilíbrio

O Desafio Multi-Cavidades: Harmonia Perfeita

Em moldes com múltiplas cavidades, cada cavidade deve ser gêmea idêntica. Os caminhos de fluxo, canais de resfriamento e mecanismos de ejeção são espelhados perfeitamente. O plástico deve atingir cada cavidade precisamente na mesma pressão, temperatura e tempo. Quando bem feito, todas as partes ficam quase idênticas.

A realidade do molde familiar: compromisso calculado

É aqui que fica complicado. No nosso exemplo de componente médico, os cilindros de Ø31 mm e Ø25 mm têm volumes, áreas de superfície e características térmicas diferentes. O projetista do molde familiar deve:

1. Equilibre os sistemas de canais para que ambas as cavidades sejam completamente preenchidas, apesar dos diferentes requisitos de fluxo

2. Projete o resfriamento para a parte 'mais lenta' (geralmente a mais espessa)

3. Ejeção coordenada apesar das diferentes características de liberação

4. Aceite que o tempo de ciclo será determinado pelo componente mais exigente

O livro torna-se um estudo de compromisso – o que chamo de “equilibrar o desequilibrado”.

Implicações Econômicas: Volume vs. Versatilidade

Vamos analisar nosso caso de componentes médicos:

Opção 1: moldes separados de cavidade única

• preciso de 2 moldes

• Maior custo por peça

• Flexibilidade total de produção

• Total: 3 caixas para embalagem

Opção 2: Molde Familiar

• 1 molde necessário (economia de 50% nos custos com ferramentas)

• Menor custo por peça do que cavidade única

• Ambas as peças produzidas simultaneamente

• Embalagem potencialmente otimizada (possivelmente 2 caixas em vez de 3)

Opção 3: Dois Moldes Multicavidades

• São necessários 2 moldes de alta cavitação (ferramentas mais caras)

• Menor custo por peça

• Grande excesso de capacidade para a necessidade de 2.000 unidades

• Ainda 3 caixas para embalagem

Para uma encomenda de 2.000 unidades, o molde familiar (Opção 2) oferece o melhor equilíbrio económico, apesar dos seus compromissos técnicos.

A Matriz de Decisão: Quando Escolher Qual Abordagem?

Com base em nossa análise e no estudo de caso de embalagens, aqui está minha estrutura prática:

Escolha Multicavidade quando:

• O volume anual excede 100.000 unidades por peça

• O design da peça é estável e maduro

• Você está otimizando para obter o menor preço por peça possível

• As execuções de produção são longas e ininterruptas

Escolha moldes familiares quando:

• Você tem componentes (como nosso conjunto médico)

• Os volumes totais são moderados (5.000-50.000 unidades)

• O orçamento de ferramentas é limitado

• As peças usam materiais idênticos e têm ciclos de vida semelhantes

• A produção sincronizada beneficia a montagem/logística

Sinais de alerta críticos para moldes familiares:

1. Incompatibilidade de materiais: Diferentes resinas têm diferentes necessidades de encolhimento e processamento

2. Incompatibilidade de volume: uma parte vende 10.000 unidades/mês enquanto outra vende 100

3. Incompatibilidade de ciclo de vida: um produto está sendo descontinuado enquanto outro está aumentando

4. Diferenças extremas de geometria: peças muito finas e muito grossas na mesma ferramenta

De volta aos nossos componentes médicos: a escolha inteligente

Dado o nosso requisito de 2.000 unidades para cada peça, a abordagem do molde familiar faz sentido:

1. Económico: Uma ferramenta em vez de duas

2. Logística: a produção sincronizada reduz a complexidade do inventário

3. Qualidade: Ambas as peças apresentam histórico de processamento idêntico

4. Embalagem: Pode ser projetada em torno da saída emparelhada

O requisito de embalagem de 3 caixas revela, na verdade, uma oportunidade: com a produção coordenada a partir de um molde familiar, poderíamos projetar uma solução personalizada de 2 caixas que comportasse perfeitamente conjuntos de componentes correspondentes.

A linha inferior

A moldagem por injeção não se trata apenas de fabricar peças – trata-se de tomar decisões inteligentes sobre sistemas. A escolha entre moldes familiares e moldes multicavidades representa um compromisso fundamental entre especialização e integração, entre eficiência de escala e eficiência de escopo.

Nosso exercício sobre embalagens iluminou como as decisões de fabricação repercutem em toda a cadeia de suprimentos. Às vezes, a resposta não está em escolher uma abordagem em detrimento de outra, mas em reconhecer quando a sua situação – como os nossos componentes médicos correspondentes – exige o pensamento integrado que os moldes familiares representam.
