O disco filtrante de plástico é um componente pequeno, mas crítico, frequentemente visto em eletrodomésticos de cozinha, equipamentos industriais e produtos domésticos de uso diário. O que faz com que ele se destaque é seu denso conjunto de furos minúsculos e espaçados uniformemente – cada um deles uma maravilha da engenharia de precisão. Hoje, detalhamos como a moldagem por injeção dá vida a esses filtros complexos e as principais técnicas que tornam possível a produção em massa.

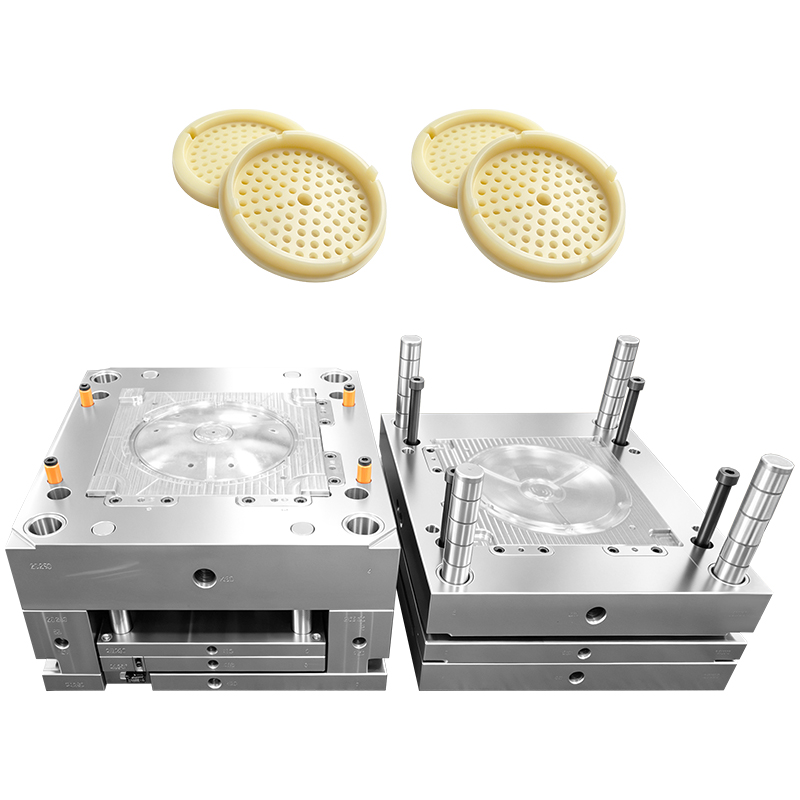

O cerne do processo está no próprio molde. Cada pequeno furo no disco do filtro não é perfurado posteriormente, mas formado diretamente durante a moldagem por micro pinos do núcleo . Esses pinos ultraprecisos são inseridos na cavidade do molde, criando o formato negativo dos furos à medida que o plástico flui ao redor deles.
Usinagem de alta precisão : Os pinos centrais são normalmente feitos de aço endurecido e usinados usando fio EDM ou micro-EDM, alcançando tolerâncias tão estreitas quanto ±0,01 mm para garantir que cada furo seja uniforme em tamanho e posição.
Design modular : Os pinos geralmente são feitos como inserções substituíveis. Se um pino se desgastar, ele poderá ser trocado sem refazer todo o molde, reduzindo custos de manutenção e tempo de inatividade.
Os discos de filtro geralmente são feitos de plásticos rígidos de alto fluxo, como PP, ABS ou náilon , que equilibram a resistência com a capacidade de preencher passagens estreitas e complexas.
Os principais ajustes de processo incluem:
Portas multiponto : em vez de uma única porta, os moldes usam múltiplas portas uniformemente espaçadas para distribuir o fundido uniformemente pelo disco, evitando linhas de solda fracas e garantindo que cada furo seja totalmente preenchido.
Enchimento balanceado : O sistema de canal de molde é projetado para equalizar a pressão do fluxo, de modo que o fundido alcance todos os pinos do núcleo quase ao mesmo tempo. Isso evita preenchimentos parciais ou tamanhos de furos irregulares.
Dois dos maiores obstáculos na moldagem do disco de filtro são o ar preso e a difícil ejeção.
Quando o plástico preenche o molde, o ar fica preso entre os pinos do núcleo. A ventilação deficiente leva a manchas queimadas, furos incompletos ou defeitos superficiais. Para corrigir isso:
Ranhuras de ventilação : aberturas finas e rasas (0,01–0,02 mm de profundidade) são adicionadas à linha de separação do molde para permitir que o ar escape.
Folga do pino central : Pequenas lacunas ao redor dos pinos centrais também atuam como aberturas de ventilação, garantindo que o ar seja expelido antes que o plástico solidifique.
O plástico encolhe ligeiramente à medida que esfria, prendendo firmemente os pinos do núcleo. Para evitar danos:
Sistema de placa ejetora : Uma placa ejetora completa e uniforme empurra todo o disco para fora uniformemente, evitando empenamento ou rasgo.
Ângulos de inclinação : Os pinos centrais têm uma ligeira conicidade (1°–3°) para reduzir o atrito, permitindo que o filtro deslize de forma limpa.
A beleza desse processo é a repetibilidade. Uma vez validado o molde, milhares de discos de filtro idênticos podem ser produzidos em um único dia, cada um com furos perfeitamente alinhados, bordas lisas e desempenho consistente. Os furos moldados eliminam a necessidade de perfuração secundária, que seria lenta, cara e propensa a rebarbas ou desalinhamento.
De filtros de pia de cozinha a sistemas de filtragem industrial, os discos de filtro moldados por injeção provam que mesmo as peças aparentemente mais simples dependem de um design de molde sofisticado e controle de processo.
