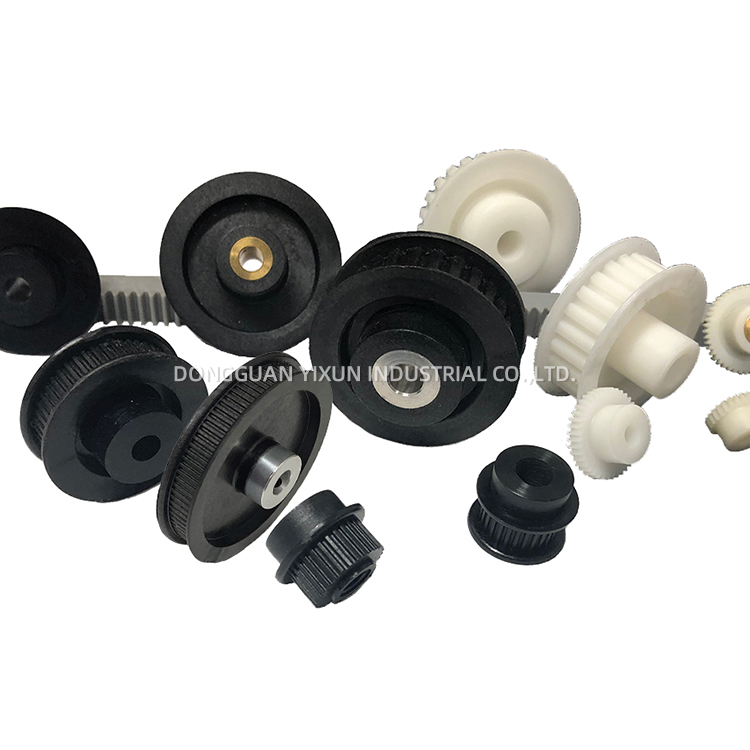

Como minimizar as tolerâncias na moldagem por injeção de engrenagem plástica

1. A fundação: Projeto e fabricação de moldes de precisão

O molde é o coração da precisão. Um molde mal projetado ou fabricado nunca pode produzir uma engrenagem de alta precisão.

• Usinagem de cavidade de alta precisão: a cavidade da engrenagem deve ser usinada a padrões excepcionais. O arame EDM (usinagem de descarga elétrica), particularmente o fio de fio lento EDM, é o método preferido. Ele atinge tolerâncias dentro de ± 0,002 mm e um excelente acabamento superficial, replicando perfeitamente a geometria da engrenagem mestre.

• Sistema de Gatagem otimizado:

• Corredores equilibrados: verifique se o plástico fundido preenche todas as cavidades simultaneamente e em igual pressão para evitar variações entre as cavidades em um molde de várias cavidades.

• Tipo de portão e localização: use portões de pinos ou submarinos. Eles fornecem excelente aquecimento de cisalhamento para melhor fluxo e se destacarem automaticamente, deixando uma marca mínima. O portão deve ser colocado em uma superfície não crítica, como o rosto da engrenagem, nunca no flanco de dente.

• Resfriamento eficiente e uniforme: esse geralmente é o fator mais crítico. Os canais de resfriamento devem ser projetados para envolver a cavidade uniformemente. O resfriamento desigual causa distorção, fora da rodada e encolhimento inconsistente-os principais inimigos de tolerâncias apertadas. Use controladores de temperatura do molde para manter uma temperatura estável dentro de ± 1 ° C.

• Sistema de ejeção robusto: os pinos do ejetor devem ser posicionados para aplicar força uniformemente, impedindo que a engrenagem se dobre ou distorça após a ejeção.

2. Seleção e manuseio de materiais: o núcleo estável

O material determina quanto a peça encolherá após a moldura.

• Escolha polímeros de baixo isca: nem todos os plásticos são criados iguais para engrenagens.

• Acetal (Pom / Delrin): Excelente resistência ao desgaste, baixo atrito e baixa absorção de umidade, levando a uma excelente estabilidade dimensional.

• Nylon (PA 66, PA 46): alta resistência e resistência ao desgaste. Notas cheias de vidro (por exemplo, PA66 + 30% GF) são excepcionais, pois as fibras de vidro reduzem e estabilizam drasticamente a taxa de encolhimento. Esteja ciente do potencial encolhimento anisotrópico (encolhimento diferente no fluxo versus direções de fluxo cruzado).

• Secagem adequada: Materiais higroscópicos como o nylon devem ser completamente secos antes do processamento (por exemplo, 4-6 horas a 80-90 ° C). A umidade residual se transforma em vapor durante a injeção, causando marcas de haste, vazios e tensões internas que arruinam a precisão dimensional.

3. A arte do controle do processo: a repetibilidade é a chave

Um molde e material perfeito são desperdiçados sem um processo estável e otimizado.

• Estabeleça uma janela de processo robusta: não encontre apenas um único conjunto de parâmetros 'Good '. Use o projeto de experimentos (DOE) para encontrar uma combinação de temperatura de fusão, temperatura do molde, velocidade de injeção e pressão de embalagem robusta e repetível, mesmo com material menor ou variações ambientais.

• Pressão e tempo de embalagem mestre: este é o parâmetro de processo nº 1 para controlar o tamanho.

• Pressão de embalagem: compensa o encolhimento volumétrico à medida que o plástico esfria. Pouca pressão resulta em peças e afundamentos de tamanho inferior; Muitas causam empacotamento, estresse e dificuldade de ejeção.

• Tempo de embalagem: deve ser longo o suficiente para o portão congelar. Se a pressão for liberada muito cedo, o plástico derretido pode fluir para trás, causando retração.

• Otimize a velocidade de injeção: use um perfil de vários estágios. Uma velocidade de preenchimento rápida completa a maior parte da cavidade com eficiência e depois muda para uma velocidade e pressão mais baixas para a fase de embalagem. Isso impede defeitos como jato e garante densidade de peça consistente.

4. Pós-processamento e validação: bloqueio em precisão

• Aliviar o estresse (recozimento): aqueça as engrenagens a uma temperatura abaixo do ponto de distorção por um período definido e permita que eles esfriem lentamente. Isso alivia as tensões internas bloqueadas durante o resfriamento, estabilizando as dimensões e impedindo a distorção futura.

• Condicionamento (para nylons): 'normalize ' engrenagens de nylon, colocando -as em água quente ou em um ambiente de umidade controlada. Isso lhes permite absorver a umidade e se expandir para o estado de equilíbrio antes de serem colocados em serviço, impedindo a mudança dimensional no aplicativo.

• Controle de qualidade rigoroso:

• Inspeção de primeiro artigo: Use um centro de medição de engrenagem ou uma máquina de medição de coordenadas (CMM) para um relatório dimensional completo nas primeiras partes fora do molde.

• Controle de Processo Estatístico (SPC): Não verifique apenas a aprovação/falha. Monitore continuamente as dimensões críticas (por exemplo, perfil de dente, afinação, medição de extensão) usando gráficos do SPC. Esses dados revelam tendências e sinais de desvio do processo (por exemplo, desgaste do molde) antes de produzir sucata.

Conclusão: Uma Sinfonia de Precisão

Minimizar as tolerâncias de engrenagem não é uma única etapa; É um compromisso com a excelência em toda a cadeia de fabricação:

1. Construa um molde perfeito com usinagem e resfriamento de alta precisão.

2. Selecione e manuseie um material estável e de baixa isca corretamente.

3. Desenvolver e controlar um processo de moldagem robusto e repetível.

4. Implemente o pós-processamento para aliviar o estresse e estabilizar as engrenagens.

5. Validar e monitorar tudo com metrologia avançada e SPC.

Ao dominar esses elementos, você pode produzir consistentemente engrenagens plásticas com tolerâncias apertadas o suficiente para atender aos padrões ISO 6-7 ou melhor, garantindo um desempenho suave, silencioso e confiável em qualquer aplicação.
