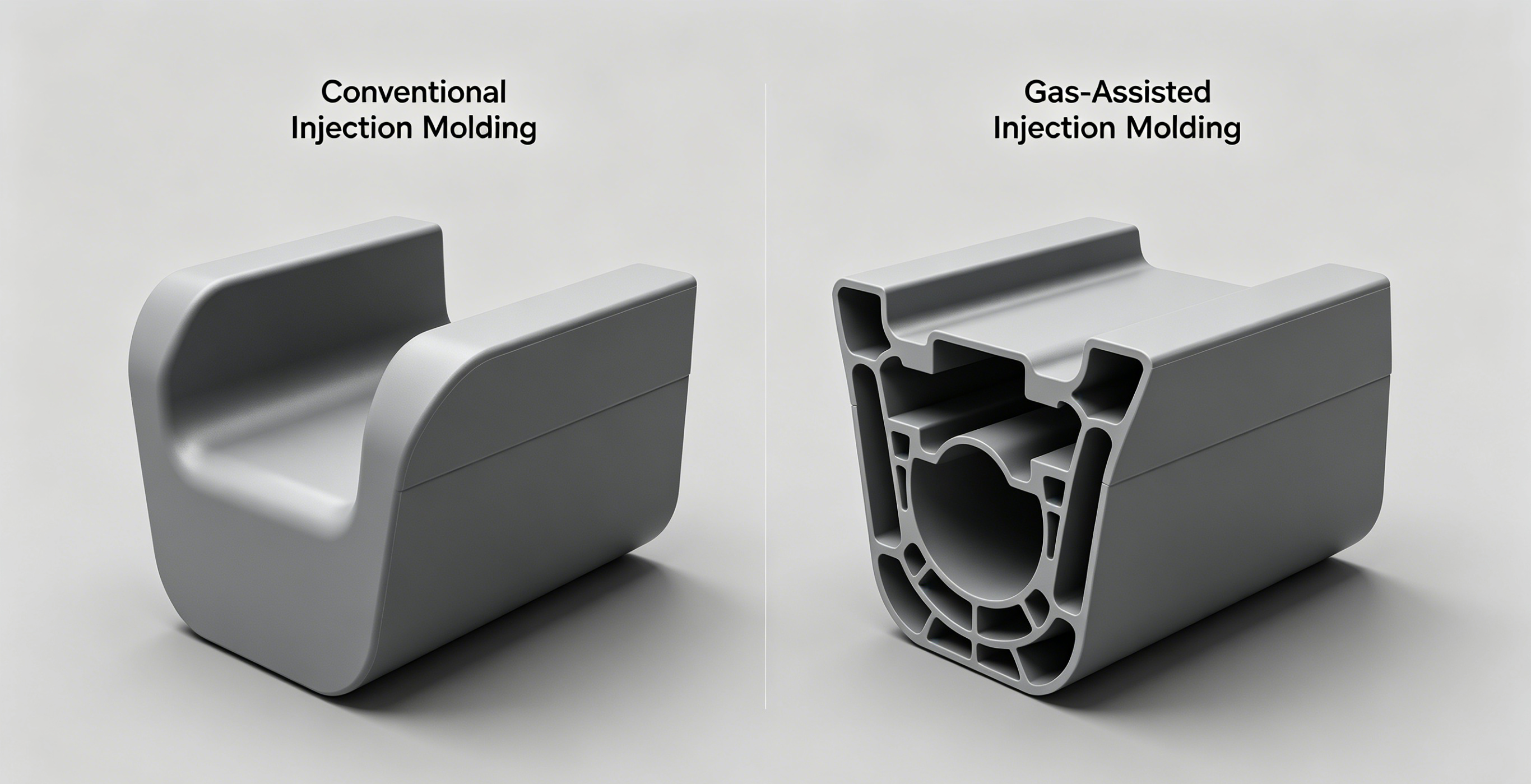

Você já sabe que a moldagem por injeção assistida por gás (GAIM) pode eliminar marcas de afundamento e reduzir o peso. Mas como o processo real difere da moldagem por injeção convencional?
Se você colocar um operador de máquina de moldagem padrão na frente de um trabalho assistido por gás sem avisá-lo, ele provavelmente produzirá uma pilha de sucata. A razão? As etapas do processo, os parâmetros e a configuração da máquina são fundamentalmente diferentes.
Aqui estão seis diferenças críticas na forma como os dois processos são executados no chão de fábrica.
Esta é a distinção mais básica.
Convencional | Assistido a gás |
|---|---|
100% preenchido – a cavidade está completamente preenchida com plástico | 70–95% de preenchimento – um 'tiro curto' deliberado (preenchimento insuficiente) |
Na moldagem convencional, você atira até que o molde esteja cheio. Na assistência a gás, você deixa intencionalmente um espaço vazio – esse espaço se torna o canal de gás.
Desafio de tolerância: O volume de injeção no GAIM deve ser controlado dentro de ±0,5–1%, porque muito plástico bloqueia o caminho do gás e muito pouco deixa áreas não preenchidas.
Convencional | Assistido a gás |
|---|---|
O parafuso mantém a pressão (fase de vedação/retenção) | O gás mantém a pressão – o parafuso não embala |
A moldagem convencional utiliza o parafuso de injeção para empurrar mais material para dentro da cavidade durante o empacotamento. O GAIM injeta nitrogênio de alta pressão depois que o parafuso para. O gás empurra o fundido contra as paredes da cavidade e cria o núcleo oco.
Faixa de pressão do gás: Normalmente 10–30 MPa (1.500–4.500 psi), geralmente com vários estágios de pressão.
Convencional | Assistido a gás |
|---|---|
Longo tempo de retenção aparafusado (geralmente 30–50% do ciclo) | Sem retenção de parafuso – o gás substitui toda a fase de retenção/empacotamento |
É aqui que o GAIM economiza um tempo de ciclo significativo. O gás atua como um meio perfeito de transmissão de pressão, empurrando uniformemente de dentro para fora.
A moldagem convencional não possui temporização de gás. O GAIM possui um atraso de gás – o tempo entre a injeção do parafuso e a injeção de gás.
Muito curto (0–0,1 seg): Dedos de gás através do fundido, causando passagem ou manchas finas.
Muito longo (>2 segundos): A pele derretida congela e o gás não consegue penetrar – nenhum canal oco se forma.
Atraso típico: 0,2–1,5 segundos, dependendo da espessura da parede e do material.
Convencional | Assistido a gás |
|---|---|
O resfriamento é governado pela parede sólida mais espessa | O resfriamento é governado pela espessura efetiva da parede (revestimento sólido + núcleo oco) |
Exemplo – um cabo com 10 mm de espessura:
Convencional: esfria como um bloco sólido de 10 mm → longo tempo de resfriamento
GAIM: canal de gás interno deixa apenas ~3–4 mm de plástico sólido → tempo de resfriamento 20–50% menor
Convencional | Assistido a gás |
|---|---|
Sem gás para ventilar – basta abrir o molde | O gás deve ser ventilado antes da abertura do molde (ou reciclado) |
Os sistemas GAIM possuem um estágio de liberação de gás onde a pressão interna do gás é reduzida para quase a atmosférica. Se você pular isso, abrir o molde criará uma explosão de pressão perigosa e um estalo barulhento.
Alguns sistemas avançados recuperam o nitrogênio para reutilização.
Parâmetro | Convencional | Assistido a gás |
|---|---|---|
Preenchimento de cavidade | 100% | 70–95% (tiro curto) |
Pressão de injeção | Alto (100–150 MPa) | Médio (60–100 MPa) |
Pressão de retenção | Aparafusado, longa duração | Acionado a gás, sem movimento do parafuso |
Pressão do gás | (nenhum) | 10–30 MPa, multiestágio |
Atraso na injeção de gás | (nenhum) | 0,2–1,5 segundos |
Tempo de resfriamento (parede de 10mm) | ~12 segundos | ~7 segundos |
Tempo de ciclo | Linha de base | 20–40% mais curto |
Peso da peça | Sólido | 20–50% mais leve |
A moldagem convencional só precisa de uma máquina de moldagem por injeção padrão.
A moldagem assistida por gás requer:
Uma máquina de moldagem por injeção padrão (pode ser a mesma)
Unidade de controle de gás (GCU) – gera nitrogênio de alta pressão e controla os estágios de tempo/pressão
Fonte de nitrogênio – gerador de membrana (preferencial) ou gás engarrafado
Molde modificado com:
Pino(s) de gás em seções espessas
Linhas de separação seladas (vazamentos de gás prejudicam o processo)
Ventilação / escape de gás no final do enchimento
Controle preciso de volume de disparo – normalmente um parafuso com controle de curso em circuito fechado
Moldagem convencional = encher completamente um balão com água e depois espremê-lo.
Moldagem assistida por gás = colocar um pouco de água no balão e depois soprar ar dentro dele — o ar empurra a água para as paredes, criando um centro oco.
Compreender as diferenças do processo ajuda você a:
Especifique o processo correto para peças espessas e sem afundamento → escolha GAIM
Solucionar defeitos – digitação de gás vs. tiro curto vs. vazamento de gás
Faça uma cotação realista – as peças GAIM custam menos material e tempo de ciclo, mas requerem modificações no molde e uma GCU
Projeto para fabricação – GAIM precisa de canais de gás projetados no modelo CAD
