Cada método de montagem que discutimos não é apenas uma escolha de fabricação – ele molda diretamente o modo como você projeta os moldes de injeção tanto para as tampas rígidas quanto para os tubos corrugados flexíveis. O molde deve ser construído desde o início para funcionar com a técnica de união escolhida, caso contrário você enfrentará problemas de encaixe, falhas de montagem ou até mesmo peças descartadas.

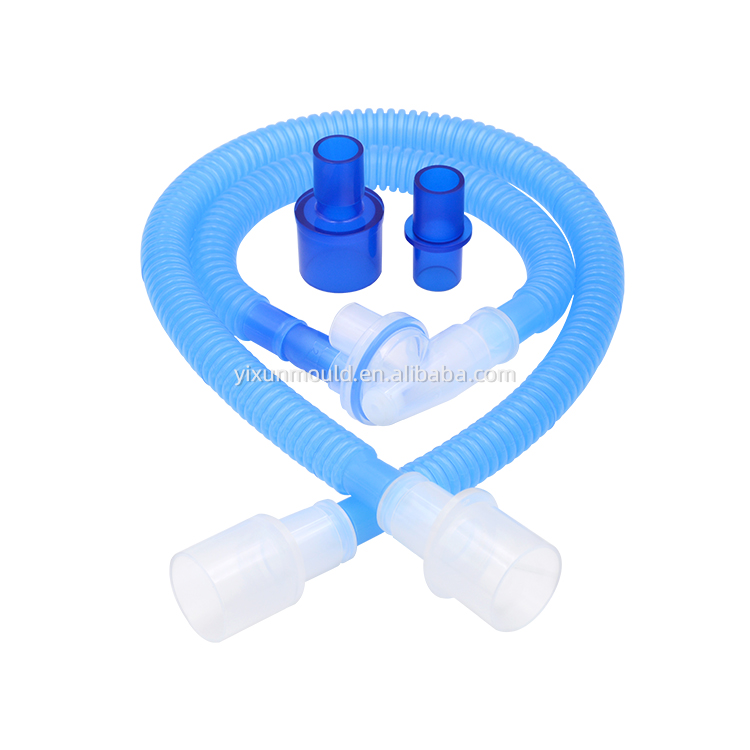

Vamos analisar a ligação entre cada método de montagem e seus requisitos específicos de projeto de molde, usando seu conector de respiração médica como exemplo.
A sobremoldagem elimina o trabalho de montagem secundária, mas exige mais do projeto do molde, pois a montagem acontece dentro da própria ferramenta.
São necessários dois conjuntos de moldes separados :
Primeiro molde (Tampas Rígidas) : Produz as tampas rígidas de PP/PC. Os recursos críticos do molde incluem:
Saliências de localização usinadas com precisão e recursos de registro, para garantir que as tampas estejam perfeitamente alinhadas quando inseridas no segundo molde.
Uma superfície texturizada ou serrilhada na extremidade correspondente da tampa, para criar intertravamentos mecânicos com o material TPU/PE sobremoldado (evita o arrancamento).
Um ângulo de inclinação e espessura de parede otimizados para moldagem por injeção e sobremoldagem, para evitar marcas de afundamento ou empenamento.
Segundo molde (Tubo Corrugado + Sobremoldagem) : Este é um molde familiar onde as tampas pré-moldadas são carregadas como inserções e, em seguida, o tubo flexível é moldado em torno delas. Principais requisitos do molde:
Pinos centrais e segmentos corrugados : O fole estilo acordeão requer um molde de múltiplas partes com núcleos dobráveis ou ações laterais, para liberar os complexos recortes das ondulações.
Acessórios de assento de inserção : Bolsos usinados sob medida no molde para segurar as tampas rígidas com segurança, evitando movimento durante a injeção.
Alinhamento de alta precisão : Mesmo um desalinhamento de 0,1 mm causará rebarbas de sobremoldagem, baixa resistência de adesão ou vazamento na vedação.
Resfriamento específico do material : O molde deve ser projetado tanto para resina rígida de alta temperatura quanto para resina flexível de baixa temperatura, para evitar empenamento ou degradação do material.
Seus moldes são projetados para “montar” a peça para você. Não há espaço para variação do molde – todos os recursos de tolerância, textura e alinhamento são incorporados ao ferramental.
A soldagem exige que as peças sejam moldadas com geometrias de junta específicas que atuam como “pontos de solda”. O molde deve produzir essas características com tolerâncias restritas, porque o processo de soldagem depende delas para transferência de energia e vedação hermética.
Geometria da junta de solda (característica crítica do molde) :
A extremidade correspondente da tampa e do tubo corrugado deve incluir um diretor de energia específico ou recursos de junta de cisalhamento, moldados diretamente no plástico:
Diretor de energia : Uma pequena nervura triangular elevada em uma parte (geralmente a ranhura interna da tampa) que concentra a energia ultrassônica durante a soldagem. O molde deve usinar essa nervura nítida e precisa, sem rebarbas ou arredondamentos.
Junta de cisalhamento : Uma interface em estilo escalonado que orienta as peças juntas e garante fusão uniforme. O molde deve manter um controle dimensional rígido nas superfícies de contato para evitar lacunas.
Recursos de alinhamento :
O molde deve produzir pinos/saliências de alinhamento na tampa que se encaixem nos recessos correspondentes do tubo, garantindo que as peças estejam perfeitamente concêntricas antes da soldagem. Peças desalinhadas levam a soldas fracas e vazamentos.
Consistência da espessura da parede :
As paredes correspondentes de ambas as peças devem ser uniformes e dentro da faixa de espessura soldável do material (normalmente 1–3 mm). O sistema de resfriamento do molde deve ser otimizado para evitar encolhimento irregular, o que faria com que as peças não assentassem corretamente.
O molde deve “preparar” as peças para soldagem. Cada recurso de soldagem está integrado na ferramenta, de modo que as peças saem prontas para serem unidas sem qualquer usinagem secundária.
Com conexões mecânicas, o molde é onde todo o mecanismo de travamento é criado. Não há etapa secundária de montagem – apenas pressionar as peças umas contra as outras. O molde deve produzir recursos que sejam fáceis de montar e fortes o suficiente para permanecerem travados.
Cortes e farpas de encaixe instantâneo :
O molde deve incluir núcleos dobráveis ou ações laterais para produzir as ranhuras de travamento internas na tampa e as rebarbas/cristas externas na extremidade do tubo corrugado. Estas são características de corte inferior que não podem ser liberadas com um molde simples de duas placas.
Otimização de flexibilidade :
O molde deve produzir a rebarba de travamento do tubo com uma parede fina o suficiente para flexionar durante a montagem, mas espessa o suficiente para permanecer travada. O ângulo de inclinação e a espessura da parede devem ser cuidadosamente ajustados no molde para evitar fissuras por tensão.
Recursos de vedação (se estiver usando anéis de vedação) :
Se o projeto incluir um anel de vedação de silicone para vedação hermética, o molde deverá produzir uma ranhura de anel de vedação de precisão na tampa. As dimensões da ranhura (largura, profundidade, raio) devem ser mantidas em tolerâncias restritas para garantir que o anel de vedação seja adequadamente comprimido quando as peças forem travadas.
O molde é a ferramenta de montagem. As peças são projetadas para automontagem, portanto, cada recurso de travamento deve ser perfeitamente formado no molde para garantir um encaixe seguro.
A ligação adesiva é a menos exigente no projeto do molde, mas ainda há características críticas a serem consideradas.
Textura da superfície de colagem :
O molde pode ser texturizado para criar uma superfície ligeiramente áspera nas extremidades correspondentes da tampa e do tubo, para melhorar a aderência do adesivo. A textura deve ser consistente em todas as peças para garantir uma resistência de ligação uniforme.
Tolerância de ajuste :
O molde deve produzir as superfícies de contato com um ajuste de interferência controlado (0,05–0,1 mm) para garantir que o adesivo seja comprimido em uma camada fina e uniforme durante a montagem. Muito frouxo e o vínculo será fraco; muito apertado e o excesso de adesivo será espremido, criando brilho.
Sem cortes ou recursos que possam prender o ar :
O molde deve evitar cantos afiados ou reentrâncias profundas nas superfícies de contato, que podem reter bolhas de ar durante a montagem e criar pontos fracos na ligação.
A função do molde limita-se a criar uma superfície limpa e consistente para o adesivo trabalhar. Não são necessários recursos de junta especializados, tornando-o a opção mais flexível para prototipagem ou produção de baixo volume.
Método de montagem | Tipo de molde necessário | Recursos críticos do molde | Exigências de tolerância |
|---|---|---|---|
Sobremoldagem (Moldagem por Inserção) | Molde familiar multicavidades com acessórios de inserção | Localização de saliências, superfícies moldadas texturizadas, núcleos corrugados dobráveis | Extremamente apertado (±0,02mm) |
Soldagem Ultrassônica | Moldes padrão de duas placas | Diretores de energia, pinos de alinhamento, geometria de juntas de cisalhamento | Apertado (±0,05mm) |
Bloqueio de encaixe | Molde com ações laterais/núcleos dobráveis | Ranhuras de travamento rebaixadas, farpas flexíveis, ranhuras para anéis de vedação | Moderado a apertado (±0,05–0,1mm) |
Colagem adesiva | Moldes básicos de duas placas | Superfícies de colagem texturizadas, tolerâncias de ajuste controladas | Moderado (±0,1 mm) |
O molde é a base de todo método de montagem. Para o seu conector médico, a escolha do processo de montagem deve ser feita antes de começar a projetar os moldes, pois cada característica – desde a ranhura interna da tampa até o perfil da extremidade do tubo – depende de como as peças serão unidas.
Se você quiser avançar com um método de montagem específico (como sobremoldagem ou soldagem ultrassônica), posso orientá-lo nos principais pontos de verificação do projeto do molde para evitar problemas comuns como flash, baixa resistência da solda ou desalinhamento. Você quer se aprofundar em um desses métodos?
