Como os moldes são feitos? Um guia completo para fabricação de moldes

1. Tipos de moldes

Os moldes variam com base no método de produção:

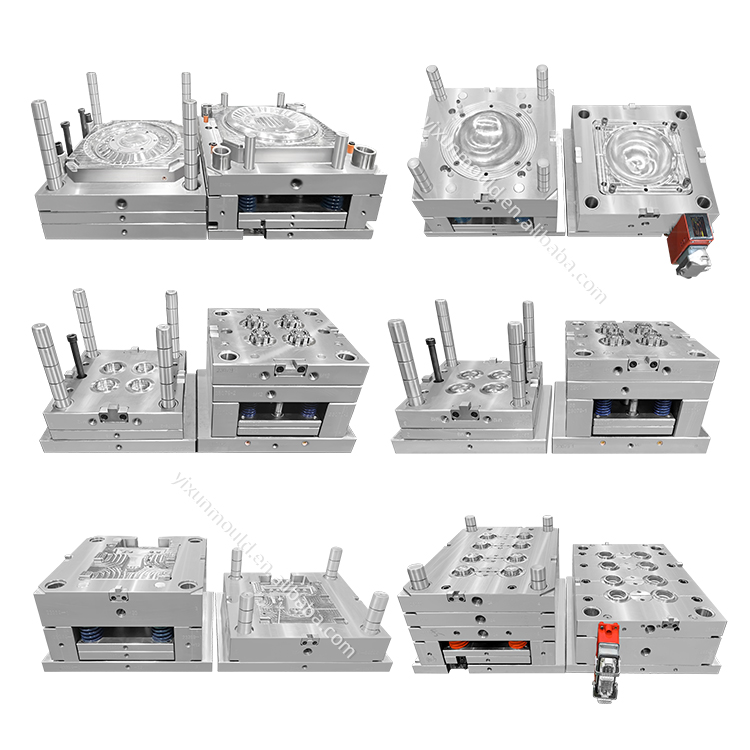

• Moldes de injeção - para peças plásticas (por exemplo, brinquedos, recipientes).

• Matrizes de estampagem - Para moldar as folhas de metal (por exemplo, painéis de carro).

• Moldes de fundição de matriz-para fundição de metal fundido (por exemplo, peças de alumínio).

• Moldes de sopro - para produtos de plástico oco (por exemplo, garrafas).

• Moldes de borracha - para produtos de borracha vulcanizados (por exemplo, selos).

2. O processo de fabricação de moldes

(1) Design e Engenharia

• Modelagem 3D: CAD Software (por exemplo, SolidWorks, UG) projeta a forma do produto.

• Projeto da estrutura do molde: determina linhas de separação, canais de resfriamento e sistemas de ejeção.

• Simulação: Ferramentas CAE (por exemplo, Flowflow) Analise o preenchimento, refrigeração e warpage.

(2) Seleção de material

Aços de molde comuns incluem:

• P20 / 718-Aço pré-endurecido (boa usinabilidade).

• H13-resistente ao calor para fundição.

• S136-Aço inoxidável (resistente à corrosão).

• Ligas endurecidas-para precisão ultra-alta (por exemplo, revestimento DLC).

(3) usinagem de precisão

• O moinho de CNC - corta formas ásperas e geometrias complexas.

• EDM (usinagem de descarga elétrica) - Para detalhes finos e aço endurecido.

• Corte de arame (WEDM) - Corta contornos complexos (por exemplo, engrenagens).

• Moagem e polimento - atinge acabamentos suaves (esmalte de espelho: RA <0,01μm).

(4) Assembléia e teste

• Conjunto do molde - núcleo, cavidade, controles deslizantes e pinos de ejetor são montados na base do molde.

• Execução de teste - ajusta o tempo de temperatura, pressão e ciclo para eliminar defeitos (marcas de pia, flashes).

(5) Tratamento de superfície (opcional)

• Tratamento térmico-Timing e temperamento (HRC 50-60 dureza).

• Revestimentos - estanho (nitreto de titânio) para resistência ao desgaste.

• Gravura de textura - gravação a laser/química (por exemplo, grão de couro, acabamento fosco).

3. Tecnologias -chave na fabricação de mofo

• Projeto de linha de despedida - afeta o Demolding e o acabamento do produto.

• Otimização do sistema de resfriamento - reduz o tempo do ciclo e a distorção.

• Design de ventilação - evita armadilhas de ar e marcas de queimadura.

4. Aplicações do mundo real

• Casos de smartphones-Ultra-Precise (± 0,02 mm) com esmalte.

• Bumpers de carro-grandes moldes com várias linhas (aço p20/H13).

• Garrafas para animais de estimação - moldes de alumínio com resfriamento rápido.

5. Por que os moldes são caros?

• Design complexo - deve equilibrar a funcionalidade e fabricação.

• Materiais de alta qualidade-a ferramenta aço é cara, mas garante a durabilidade.

• Processo demorado-CNC, EDM e polimento levam semanas/meses.

6. Tendências futuras na fabricação de moldes

• Moldes impressos em 3D-prototipagem rápida para produção de baixo volume.

• Moldes inteligentes-sensores incorporados para monitoramento em tempo real.

• Projetos modulares - mudanças mais rápidas para o molde para fabricação flexível.

Conclusão

A fabricação de moldes combina engenharia, ciência de materiais e usinagem de precisão. A compreensão do processo ajuda a otimizar o design do produto e reduzir os custos.

Se você precisa de um molde de injeção para peças plásticas ou um molde de fundição para componentes de metal, a escolha do método de fabricação certo garante eficiência e qualidade.

Precisa de ajuda com o design do molde? Vamos discutir seu projeto nos comentários!
