A transição de um protótipo de dispositivo médico validado para escala comercial acarreta taxas de falha notoriamente altas. Modelos impressos ou usinados em 3D geralmente apresentam funcionalidade básica perfeitamente. No entanto, eles frequentemente mascaram graves problemas de fabricação. Apressar-se diretamente para ferramentas de aço duro com múltiplas cavidades sem uma estratégia de ponte é um convite ao desastre. Você corre o risco de altas taxas de refugo, falhas de conformidade com a FDA ou CE e grandes retrabalhos nas ferramentas.
Este artigo fornece uma estrutura sequencial e baseada em evidências para dimensionar a produção. Você aprenderá como passar de protótipos funcionais para fabricação em alto volume com sucesso. Nós nos concentramos em táticas críticas de mitigação de riscos e na seleção estratégica de fornecedores. Ao dominar essas etapas de transição, as equipes de engenharia podem estabilizar as cadeias de fornecimento e proteger seus cronogramas de lançamento.
Os formatos de arquivo determinam a prontidão: os arquivos STL de nível de superfície da impressão 3D devem ser reconstruídos como modelos CAD sólidos (STEP/SLDPRT) antes que cotações precisas de ferramentas possam ser geradas.
A 'produção de pontes' reduz o risco: a utilização de ferramentas flexíveis de alumínio para execuções piloto (milhares de unidades) valida o projeto e a conformidade antes de se comprometer com moldes de aço duro de alto volume.
A transição de materiais é crítica: Protótipos de resinas especializados devem ser trocados por polímeros padrão, compatíveis com esterilização e de grau médico, para apoiar a estabilidade da produção a longo prazo.
A conformidade é um processo contínuo: a transição requer a mudança para salas limpas ISO Classe 7/8 e a adesão aos padrões de materiais ISO 13485 e USP Classe VI desde o estágio do Primeiro Artigo.
As equipes de engenharia frequentemente comemoram prematuramente uma fase de protótipo bem-sucedida. Um modelo físico prova que seu conceito funciona em mãos humanas. Isso não prova que você possa fabricá-lo de forma consistente em grande escala. Preencher esta lacuna requer a compreensão das diferenças fundamentais entre as tecnologias de prototipagem e a produção em massa.
A manufatura aditiva perdoa facilmente falhas agressivas de projeto. No entanto, a moldagem por injeção médica pune fortemente esses mesmos erros. Por exemplo, paredes grossas em um protótipo impresso em 3D funcionam perfeitamente na mesa de impressão. Em contraste, essas mesmas paredes espessas causam resfriamento irregular durante a moldagem por injeção. Esta redução térmica desigual cria graves 'marcas de afundamento' e vazios internos. Você deve uniformizar as espessuras das paredes em todo o projeto para garantir a integridade estrutural.
Os pontos cegos operacionais muitas vezes interrompem completamente o progresso das aquisições. Os fabricantes não podem executar análises de Design for Manufacturability (DFM) em arquivos STL padrão. Eles também não podem gerar cotações precisas de ferramentas a partir deles. Os arquivos STL representam apenas triângulos de superfície interconectados. Eles não possuem dados matemáticos de geometria sólida. A transição requer arquivos CAD sólidos e robustos, como STEP ou SLDPRT. Você também deve fornecer uma lista de materiais (BOM) finalizada. Sem geometria sólida e uma lista técnica, os fabricantes de ferramentas não podem calcular percursos CNC.
As equipes de engenharia normalmente montam as primeiras iterações manualmente. A produção em massa depende inteiramente de linhas de montagem automatizadas ou semiautomáticas. Seu projeto deve levar em conta a preensão robótica. Deve também suportar métodos de união simplificados. Por exemplo, substituir pequenos parafusos de metal por juntas de soldagem ultrassônica agiliza significativamente o processo de montagem. Se o seu produto ignorar as restrições de montagem robótica, a eficiência e a consistência da produção serão prejudicadas.
Você não pode escalar a produção até otimizar seu design digital para a realidade física. Esta fase exige rigorosa disciplina de engenharia e um profundo conhecimento do comportamento do polímero sob alta pressão.
Você deve otimizar critérios específicos de DFM para uma moldagem confiável. Considere estas regras fundamentais:
Ângulos de inclinação: adicione ângulos de inclinação apropriados a todas as paredes verticais. Recomendamos pelo menos 1 a 2 graus. Isso garante uma ejeção suave da peça sem arranhões na superfície.
Otimização de portas: otimize os locais das portas para empurrar o plástico derretido de maneira uniforme. A má colocação da comporta cria linhas de malha fracas onde convergem os fluxos de material.
Taxas de contração: calcule taxas precisas de contração do material. Diferentes polímeros médicos encolhem de maneira diferente à medida que esfriam. Levar isso em consideração no projeto do molde mantém tolerâncias rigorosas de nível médico.
Você não pode validar o que não pode medir. O Design for Inspection exige recursos críticos acessíveis. As equipes de controle de qualidade usam Máquinas de Medição por Coordenadas (CMM) para verificação. Se uma geometria complexa bloquear o apalpador CMM, ela falhará no padrão de inspeção. Incorpore dados de medição claros diretamente em seu modelo CAD. Isto garante verificações de controle de qualidade reproduzíveis durante a produção comercial.
A Inspeção do Primeiro Artigo (FAI) serve como um ponto de verificação vital. O Teste de Verificação de Projeto (DVT) acontece simultaneamente. Aqui, os inspetores medem a parte física em relação às especificações precisas de engenharia. Lembre-se de que os fabricantes de ferramentas executam exatamente de acordo com o arquivo CAD fornecido. Eles não adivinham nem assumem a intenção do seu design. Se o arquivo CAD contiver erros, o molde de aço replicará perfeitamente esses erros. Este marco determina se você prosseguirá para os ensaios clínicos ou retornará ao design.
Passar de um protótipo impresso em 3D de 10 unidades diretamente para um molde de aço duro de 100.000 unidades é imprudente. O risco de validação é simplesmente muito alto. Você precisa de uma etapa intermediária para validar o próprio processo de fabricação.
Introduza “produção de pontes” de baixo volume em sua linha do tempo. Esta fase normalmente rende de 1.000 a 5.000 unidades. Serve como uma etapa essencial de mitigação de riscos para componentes plásticos de saúde . A produção de pontes valida seu projeto de molde, escolha de material e processo de montagem antes de passar para ferramentas de produção em grande escala.

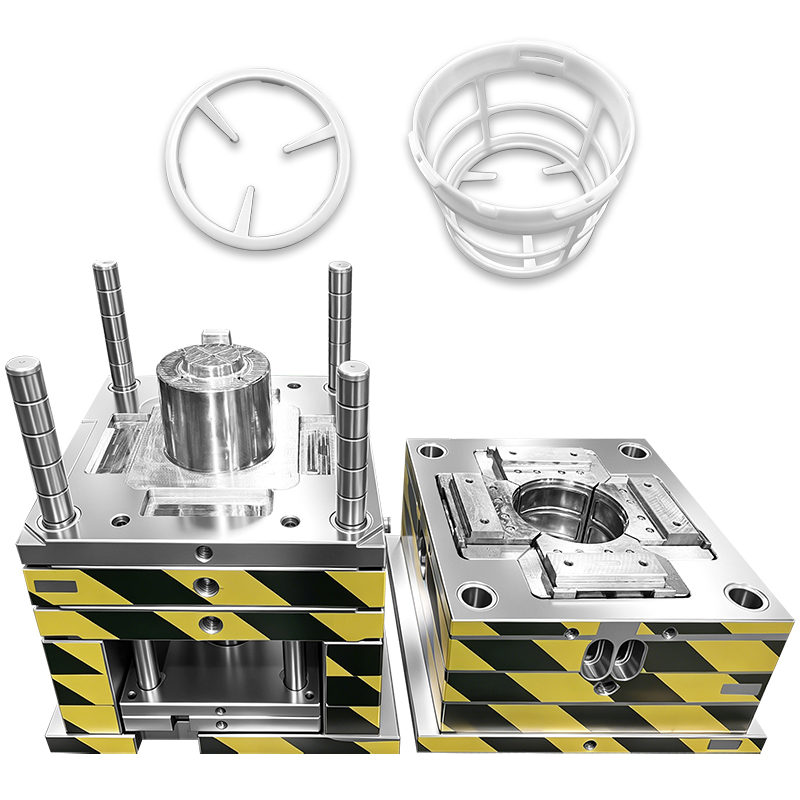

Compreender a transição das ferramentas evita contratempos evitáveis. As ferramentas de alumínio oferecem prazos de entrega significativamente mais rápidos do que o aço endurecido. Eles também exigem menos comprometimento inicial. Essa abordagem fornece peças de nível de produção para testes clínicos rapidamente. Você pode verificar a prontidão do processo antes de se comprometer com moldes multicavidades de alto volume.
O gráfico a seguir ilustra as fases distintas da transição de ferramentas:
Fase de produção | Material de ferramentas | Volume Esperado | Propósito primário | Risco de validação |
|---|---|---|---|---|
Prototipagem | Nenhum (Impressão 3D/CNC) | 1 - 50 unidades | Validação de forma, ajuste e função básica. | Baixo |
Produção de ponte | Alumínio (ferramenta macia) | 1.000 - 5.000 unidades | Validação de processos, testes FDA, ensaios clínicos. | Médio |
Produção em massa | Aço Endurecido (P20/H13) | Mais de 100.000 unidades | Dimensionamento comercial de alta velocidade. | Alto |
Use esta fase de ponte para mapear todas as operações secundárias. Acompanhe o tempo exato necessário para limpeza, esterilização e montagem final. O mapeamento de processos identifica gargalos ocultos antecipadamente. A correção de um gargalo de montagem durante a produção da ponte ajuda a evitar grandes interrupções durante a fabricação comercial em grande escala.
O dimensionamento exige deixar para trás materiais exóticos de prototipagem rápida. Você deve alinhar sua seleção de materiais estritamente com os padrões de conformidade médica e as necessidades de esterilização.
Os engenheiros costumam usar resinas fotográficas especializadas para as primeiras iterações. Você deve substituí-los por polímeros médicos padrão escaláveis. As escolhas comuns incluem polipropileno (PP), policarbonato (PC) e polieteretercetona (PEEK). Os materiais padronizados minimizam a interrupção da cadeia de abastecimento e melhoram a estabilidade do fornecimento a longo prazo porque os fornecedores os armazenam globalmente.
Você deve avaliar os polímeros com base nos métodos de esterilização de uso final. Escolher o material errado leva à degradação catastrófica. Considere estes métodos comuns ao escolher sua resina:
Autoclave (Vapor): Requer alta resistência térmica. Materiais como PEEK ou PC lidam bem com ciclos de vapor repetidos.
Radiação gama: Excelente para dispositivos descartáveis. No entanto, os raios gama podem causar amarelecimento ou fragilização em plásticos sensíveis como o Teflon padrão.
Óxido de Etileno (EO): Um processo gasoso de baixa temperatura. Adapta-se perfeitamente a polímeros sensíveis ao calor, embora exija períodos mais longos de liberação de gases.
Os ambientes de produção determinam a viabilidade do produto. Os componentes médicos exigem fabricação em salas limpas certificadas ISO 7 ou ISO 8. Essas salas controlam meticulosamente as partículas transportadas pelo ar. Todo o processo ponta a ponta deve estar estritamente alinhado aos padrões de gestão de qualidade ISO 13485. Além disso, os controles de software precisam estar em conformidade com o FDA 21 CFR Parte 11. Finalmente, as matérias-primas escolhidas devem passar no teste de reatividade biológica Classe VI da USP.
A escolha do parceiro de fabricação ditará o seu sucesso final. Além do preço básico, as equipes devem prestar muita atenção ao controle de processos, à capacidade de conformidade e à eficiência da comunicação.
As ferramentas offshore geralmente apresentam opções iniciais atraentes. No entanto, os riscos práticos requerem uma avaliação cuidadosa. Problemas de rastreabilidade de materiais podem desencadear grandes problemas de conformidade. A vulnerabilidade da propriedade intelectual continua a ser uma ameaça constante. Barreiras de idioma e fuso horário frequentemente causam retrabalho de engenharia. Finalmente, as interrupções no transporte e os atrasos alfandegários podem afetar os prazos de lançamento dos produtos.
Defina critérios rigorosos para um parceiro de fabricação capaz. Procure organizações abrangentes de desenvolvimento e fabricação de contratos (CDMOs). Os melhores parceiros oferecem serviços robustos de ponta a ponta. Eles fornecem análise interna de software DFM. Eles gerenciam transferências internas de ferramentas de maneira integrada. Eles impõem controles rígidos de design durante toda a transição. Mais importante ainda, exija experiência comprovada em setores de alta conformidade, como ciências biológicas ou dispositivos cirúrgicos. Um fornecedor sem experiência em salas limpas pode criar sérios riscos ao projeto.
A comercialização bem-sucedida exige muito mais do que cortar um molde de aço. Exige uma abordagem rigorosa à escala. Você deve adotar princípios rígidos de DFM no início da fase de design. Aproveitar a validação de ferramentas de ponte protege seu processo de desenvolvimento enquanto comprova seu conceito de fabricação. Além disso, a adesão contínua à conformidade regulatória garante que seu produto realmente chegue aos pacientes.
Próximas etapas: pare imediatamente de citar arquivos STL de nível superficial. Direcione suas equipes de engenharia e compras para finalizar arquivos STEP robustos e uma lista técnica abrangente. Em seguida, contrate um parceiro certificado de moldagem médica para realizar uma análise inicial de DFM antes de se comprometer com ferramentas de produção em massa.
R: Os arquivos STL mapeiam apenas a superfície externa de uma peça usando uma malha de triângulos. Eles não possuem os dados geométricos sólidos necessários para calcular volume, massa e estruturas internas. Os fabricantes de ferramentas precisam de arquivos CAD sólidos (como STEP ou SLDPRT) para executar a programação de percursos CNC e estimar com precisão os requisitos de aço.
R: Os requisitos de ferramentas variam significativamente com base na complexidade da peça, número de cavidades, escolha do material e escala de produção. Ferramentas de ponte de baixo volume e moldes de aço endurecido de alto volume atendem a diferentes propósitos de validação e fabricação, portanto, os requisitos do projeto devem ser definidos claramente antes que as decisões sobre ferramentas sejam tomadas.
R: Os protótipos de engenharia testam principalmente a forma física e a função do usuário. Eles costumam usar resinas impressas em 3D. Os protótipos de produção testam o processo de fabricação real. Eles usam o polímero de grau médico pretendido através de um molde de alumínio ou macio para verificar o encolhimento, os tempos de ciclo e as etapas de montagem.
R: Você deve selecionar seu método de esterilização antes de finalizar o projeto do molde. Diferentes métodos de esterilização (como vapor versus gama) determinam qual resina plástica você deve usar. A troca de materiais após o corte do molde altera a taxa de contração, o que arruína completamente a precisão dimensional da ferramenta.
