Compreendendo o empenamento em processos de moldes de injeção
Estratégias de seleção de materiais para minimizar empenamento
Otimização do projeto do molde de injeção para controle de empenamento
O empenamento na moldagem por injeção é um dos desafios mais persistentes enfrentados pelos fabricantes na produção automotiva, médica, de eletrônicos de consumo e de plásticos industriais. Mesmo pequenas distorções dimensionais podem levar a falhas de montagem, problemas de vedação, estética deficiente e taxas de refugo dispendiosas. Ao contrário dos defeitos superficiais, o empenamento reflete diretamente o desequilíbrio de tensões internas e o encolhimento irregular dentro de uma peça moldada. A redução do empenamento não é o resultado de um único ajuste, mas de uma interação altamente controlada entre a seleção do material, o projeto do molde de injeção, os parâmetros de processamento e o equilíbrio de resfriamento. Este guia oferece um roteiro orientado ao processo e focado na engenharia para reduzir sistematicamente o empenamento na moldagem por injeção com estratégias industriais comprovadas.
O empenamento é causado fundamentalmente pelo encolhimento não uniforme dentro de uma peça plástica moldada. À medida que o polímero fundido esfria e solidifica, diferentes áreas encolhem em taxas diferentes. Quando essas forças de contração estão desequilibradas, a peça deforma-se.
Em sistemas de moldes de injeção, o empenamento se desenvolve a partir de quatro desequilíbrios principais: gradientes térmicos, gradientes de pressão, orientação molecular e comportamento de contração do material . Cada um desses fatores é diretamente influenciado pela forma como o molde de injeção é projetado e como o processo é controlado.
Por exemplo, seções grossas esfriam mais lentamente do que seções finas. Se um lado de uma peça esfria mais rápido, ele solidifica mais cedo e resiste à contração das regiões de resfriamento mais lento, deformando a peça. Ao mesmo tempo, a pressão de empacotamento inconsistente através da cavidade resulta em zonas de densidade variável que encolhem de forma diferente após a ejeção.
Os materiais reforçados com fibra introduzem outra camada de complexidade. As fibras de vidro se orientam ao longo das linhas de fluxo, aumentando a rigidez em uma direção e causando encolhimento anisotrópico – um dos fatores mais agressivos de empenamento.
A tabela abaixo resume as principais causas:
| Mecanismo físico | do driver de empenamento | Molde de injeção típico de impacto |
|---|---|---|
| Resfriamento irregular | Solidificação diferencial | Bordas dobradas, molduras torcidas |
| Pressão não uniforme | Variação de densidade | Superfícies curvadas |
| Orientação da fibra | Encolhimento direcional | Curling, torção |
| Taxa de encolhimento do material | Cristalização de resina | Deformação em macroescala |
A compreensão desses mecanismos permite que os engenheiros apliquem ações corretivas com precisão, em vez de depender de ajustes de máquina por tentativa e erro.
A escolha do material é uma das alavancas mais poderosas para o controle de empenamento. Diferentes polímeros exibem comportamento de contração, estruturas cristalinas e coeficientes de expansão térmica muito diferentes. Selecionar a resina correta para uma geometria específica costuma ser mais eficaz do que qualquer correção de processo posterior.
Plásticos amorfos como ABS, PC e PMMA geralmente apresentam encolhimento menor e mais uniforme em comparação com polímeros semicristalinos como PP, POM, Nylon e PE. Os materiais semicristalinos sofrem mudança de fase durante o resfriamento, o que introduz padrões de contração imprevisíveis que aumentam significativamente o risco de empenamento.
O reforço de fibra melhora a rigidez, mas aumenta a contração anisotrópica. Por exemplo, o PP preenchido com vidro pode encolher duas vezes mais na direção do fluxo do que ao longo dela. Isso significa que a posição da porta do molde de injeção e o padrão de fluxo devem ser projetados especificamente para materiais reforçados.
A consistência do lote de materiais também é importante. Variações no teor de umidade, índice de fluxo de fusão (MFI) ou carga de enchimento podem alterar o comportamento de contração de injeção para injeção. A secagem rigorosa da resina e a rastreabilidade do material reduzem essa variação na origem.
As principais diretrizes de seleção de materiais incluem:
Prefira resinas amorfas quando a estabilidade dimensional for crítica
Use plásticos com enchimento mineral em vez de vidro quando a contração isotrópica for necessária
Combine a taxa de encolhimento da resina com os gradientes de espessura da peça
Evite misturar taxas de moagem de forma inconsistente
A seleção do material deve sempre ser avaliada juntamente com o projeto do molde de injeção, e não isoladamente.
O próprio molde de injeção é a base estrutural para o controle de empenamento. Moldes mal balanceados amplificam pequenas variações do processo em deformações em grande escala.
A uniformidade da espessura da parede é a regra de projeto mais crítica. Seções que diferem em mais de 30% de espessura quase garantem um resfriamento não uniforme. Onde as transições de espessura não puderem ser evitadas, as conicidades graduais devem substituir as etapas abruptas.
O projeto e a localização da comporta controlam diretamente os caminhos do fluxo, a eficiência do empacotamento e a orientação das fibras. O canal central promove o encolhimento simétrico, enquanto o canal nas bordas aumenta a tensão direcional. Múltiplas comportas devem ser balanceadas usando análise de fluxo para evitar rastreamento de corrida e assimetria de pressão.
A estrutura das costelas e saliências requer atenção especial. Costelas excessivamente grossas ancoram o estresse de resfriamento e causam empenamento induzido pelo afundamento. A espessura ideal das nervuras deve permanecer entre 50–70% da espessura nominal da parede.
Os seguintes fatores de projeto têm a influência mais forte no empenamento:
| Molde de injeção Recurso | Risco de empenamento se mal projetado |
|---|---|
| Variação da espessura da parede | Alto |
| Desequilíbrio do portão | Alto |
| Excesso de espessura das costelas | Médio-alto |
| Cantos agudos | Médio |
| Geometria assimétrica | Alto |

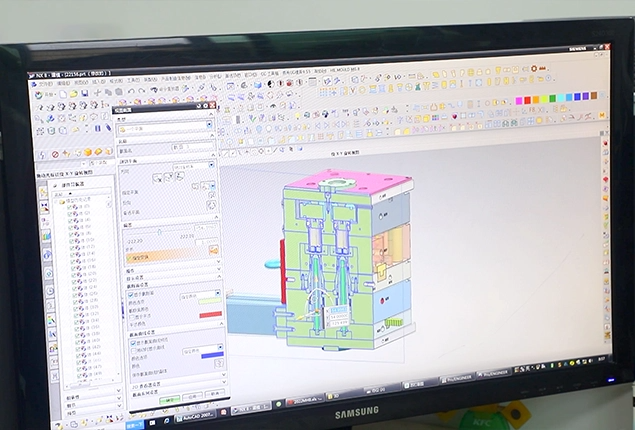

O projeto moderno de moldes de injeção depende muito da simulação do fluxo do molde. O software de previsão de empenamento modela o encolhimento, a orientação da fibra e a eficiência de resfriamento antes do corte do aço. A incorporação da simulação na fase de projeto evita problemas de empenamento estrutural que não podem ser resolvidos apenas pelo processamento de ajustes.

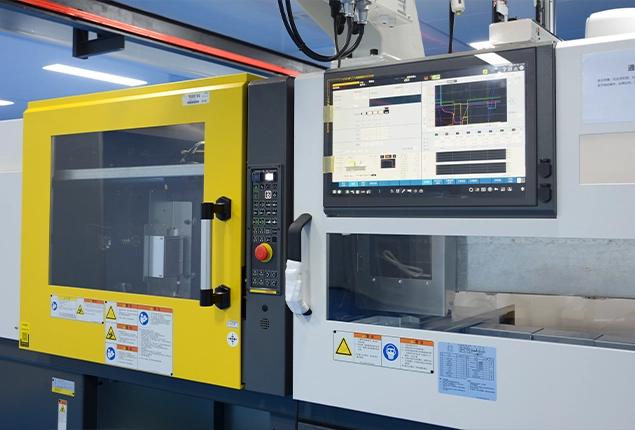

Mesmo com um molde de injeção perfeitamente projetado, parâmetros de processamento incorretos podem gerar deformações severas. O objetivo do controle do processo é manter a densidade uniforme do material, taxas de resfriamento equilibradas e orientação molecular estável.
A temperatura de fusão afeta diretamente a viscosidade e o comportamento do empacotamento. A temperatura de fusão excessivamente alta aumenta a contração e a tensão residual, enquanto as baixas temperaturas impedem o preenchimento adequado da cavidade e levam a linhas de solda fracas que distorcem durante o resfriamento.
A velocidade de injeção influencia o calor de cisalhamento e o alinhamento das fibras. As altas velocidades alinham as cadeias poliméricas de forma agressiva na direção do fluxo, amplificando a contração direcional. O escalonamento de velocidade controlada nas fases de enchimento reduz esse risco.
A pressão e o tempo de empacotamento estão entre os controles de empenamento mais críticos. O empacotamento insuficiente cria vazios e zonas de baixa densidade que encolhem excessivamente após a ejeção. O excesso de embalagem, no entanto, bloqueia o estresse que é liberado como empenamento retardado.
A temperatura do molde governa a solidificação da superfície. Grandes diferenças de temperatura entre as metades da cavidade causam contração assimétrica por resfriamento e flexão imediata da peça na ejeção.
Estratégias práticas de controle de processo incluem:
Perfis de velocidade de vários estágios
Decaimento dinâmico da pressão de empacotamento
Controle de uniformidade da temperatura do molde dentro de ±2°C
Monitoramento da pressão da cavidade em tempo real
A estabilidade do processo é mais importante do que a otimização extrema dos parâmetros. Uma configuração ligeiramente imperfeita, mas repetível, produz menos empenamento do que uma configuração agressiva propensa a flutuações.
O tempo de resfriamento geralmente consome mais de 60% do ciclo de moldagem por injeção e é o fator mais influente no controle de empenamento. O projeto de resfriamento não guiado leva a gradientes térmicos que nenhuma configuração de processamento pode corrigir totalmente.
Os canais de resfriamento devem seguir a geometria da peça o mais próximo possível. O resfriamento conformal , fabricado através de métodos aditivos, melhora drasticamente a uniformidade da temperatura em comparação com canais perfurados diretamente. Isso resulta em solidificação sincronizada e gradientes de tensão internos reduzidos.
Os principais riscos de resfriamento incluem:
Espaçamento irregular entre canais
Zonas de águas mortas
Acúmulo de incrustações reduzindo a transferência de calor
Resfriamento inadequado perto de nervuras e saliências grossas
O resfriamento equilibrado não tem a ver com resfriamento máximo – trata-se de resfriamento uniforme . O super-resfriamento de uma região enquanto outra permanece fundida cria uma distorção permanente fixada na matriz polimérica.
Unidades avançadas de controle de temperatura com capacidade de fluxo turbulento e feedback por zona reduzem drasticamente o empenamento em aplicações de tolerância restrita, como invólucros médicos e componentes ópticos.
Mesmo com um molde de injeção totalmente otimizado e um processo estável, certos materiais e geometrias ainda apresentam empenamento residual após a ejeção. As técnicas de pós-moldagem servem como mecanismos controlados de alívio de tensão.
O recozimento é um dos métodos mais eficazes de redução de empenamento secundário. Ao aquecer a peça abaixo de sua temperatura de transição vítrea e mantê-la por um período controlado, as tensões internas relaxam sem deformar a geometria externa.
O resfriamento baseado em fixação mantém a peça alinhada imediatamente após a ejeção até que o equilíbrio térmico seja alcançado. Isto é especialmente eficaz para painéis finos e planos e estruturas estruturais longas.
O condicionamento de umidade é fundamental para materiais higroscópicos como o nylon. A umidade absorvida equaliza a distribuição interna da tensão e estabiliza as dimensões finais.
O controle secundário não substitui o projeto adequado do molde e do processo, mas pode reduzir as taxas de refugo durante o aumento do produto e as transições de materiais.
A prevenção de empenamento é mais eficaz quando integrada ao sistema de qualidade e não tratada como uma questão de combate a incêndios na produção. A medição preditiva e a detecção precoce permitem que os engenheiros intervenham antes que grandes volumes de sucata apareçam.
O monitoramento durante o processo usando sensores de pressão de cavidade e scanners infravermelhos de temperatura do molde fornece indicadores de desequilíbrio em tempo real. Os desvios das curvas de linha de base prevêem o desvio dimensional bem antes da deformação visível da peça.
O controle estatístico de processo (SPC) rastreia variáveis críticas, como planicidade da peça, deformação diagonal e desvio de espessura. A análise de tendências destaca desgaste da ferramenta, bloqueio do canal de resfriamento e inconsistências de materiais.
A simulação digital de empenamento duplo vincula dados reais de produção a modelos virtuais, permitindo que as equipes testem correções de processo sem interromper a fabricação.
O controle de empenamento só se torna sustentável quando o processo de moldagem por injeção é tratado como um sistema de circuito fechado em vez de uma receita fixa.
A redução do empenamento na moldagem por injeção é o resultado cumulativo da seleção disciplinada de materiais, engenharia inteligente de moldes de injeção, condições de processamento rigorosamente controladas e sistemas de resfriamento termicamente equilibrados. Não existe um parâmetro único que elimine o empenamento universalmente. Em vez disso, os fabricantes alcançam estabilidade a longo prazo através da otimização de todo o sistema.
Ao combinar simulação preditiva, ferramentas de precisão, monitoramento em tempo real e controle de tensão pós-moldagem, o empenamento se torna uma variável de engenharia gerenciável, em vez de um defeito imprevisível. As empresas que dominam esses controles oferecem consistentemente maior precisão dimensional, menores taxas de refugo e reputação de marca mais forte na fabricação de plásticos de alta tolerância.
Q1: O empenamento pode ser completamente eliminado na moldagem por injeção?
A eliminação completa raramente é possível, mas o controle sistemático através do projeto do molde, otimização do material e processamento preciso pode reduzir o empenamento a um impacto funcional próximo de zero na maioria das aplicações.
Q2: Quais materiais são mais propensos a empenar?
Plásticos semicristalinos como PP, Nylon e POM apresentam encolhimento mais alto e menos uniforme, tornando-os mais propensos a empenamento do que materiais amorfos como ABS ou PC.
Q3: A temperatura do molde de injeção é mais importante do que a temperatura de fusão?
Ambos são críticos. A temperatura do fundido influencia a formação de tensões internas, enquanto a temperatura do molde governa a solidificação da superfície e o equilíbrio do resfriamento. O controle de empenamento requer otimização coordenada de ambos.
Q4: Quão eficaz é a simulação do fluxo do molde para a previsão de empenamento?
As ferramentas modernas de simulação alcançam alta precisão preditiva quando os dados dos materiais e os layouts de resfriamento são modelados adequadamente. Eles reduzem significativamente as iterações de teste durante o desenvolvimento da ferramenta.
Q5: O tempo de ciclo mais rápido aumenta o risco de empenamento?
Sim. A redução agressiva do ciclo muitas vezes causa solidificação desigual e relaxamento insuficiente da tensão, ambos os quais aumentam a probabilidade de empenamento.
