Um controle deslizante é um componente móvel em um molde de injeção que forma recursos não alinhados com a direção principal de desmoldamento. Ele se move lateralmente (lateralmente) durante a abertura do molde para liberar sub -cuts antes que a peça seja ejetada.
Exemplo:
Um alojamento de plástico com clipes laterais requer um controle deslizante para formar e liberar os clipes sem problemas.

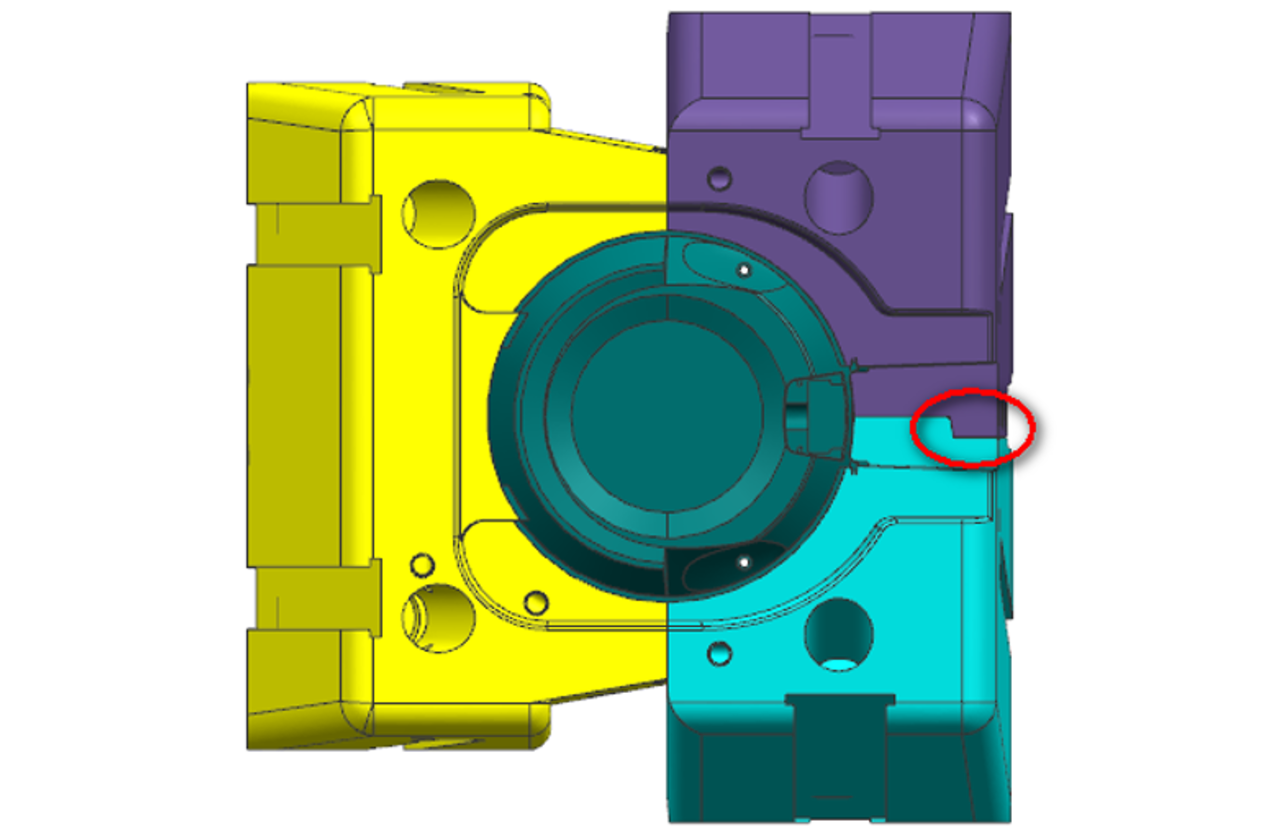

Um sistema deslizante consiste em:
Slider Core - forma o recurso Undercut (feito de aço endurecido como H13).
Corpo deslizante - suporta o núcleo e desliza ao longo dos guias.
Pino de ângulo (pino oblíquo) - aciona o movimento do controle deslizante à medida que o molde se abre.
Cunha de bloqueio - prende o controle deslizante durante a injeção para evitar a deflexão.
Rails -guia - Garanta um movimento de deslizamento suave.
Mecanismo de retorno - Springs ou cilindros hidráulicos redefiniram o controle deslizante após a ejeção.
Molde fecha - o controle deslizante é empurrado para a posição pelo pino do ângulo, e a cunha de travamento o mantém firmemente.
Injeção plástica - A resina preenche a cavidade, incluindo a área de Undercut formada pelo controle deslizante.
Molde abre - o pino ângulo força o controle deslizante a se retrair de lado, limpando o rebaixamento.
Ejeção de peça - Uma vez que o controle deslizante é totalmente retraído, os pinos do ejetor empurram a peça para fora.
| Descrição | do tipo | melhor para |
|---|---|---|
| Slider padrão | Impulsionado por um pino de ângulo, econômico | Buracos laterais simples e undercuts |
| Slider hidráulico | Usa um cilindro hidráulico para movimento | Undercuts grandes, alta precisão |
| Levantador (levantador de ângulo) | Combina ejeção e ação lateral | Undercuts rasos dentro de partes |
| Slider interno | Colapsa para dentro para liberar os reduções | Trevas internas, ranhuras |
✔ Distância da viagem = profundidade de redução + margem de segurança (1 a 3 mm).
✔ Seleção de pinos de ângulo - normalmente 15 ° –25 °; ângulos mais íngremes aumentam o atrito.
✔ Canais de resfriamento - os controles deslizantes devem ser resfriados para evitar superaquecimento.
✔ Resistência ao desgaste - Aço endurecido ou revestimentos (por exemplo, estanho) prolongam a vida útil.
Atendimento/interferência → Verifique a lubrificação, o alinhamento do trilho da guia ou o desgaste do pino de ângulo.
Dano de parte → Superfícies deslizantes polonesas ou aumenta os ângulos de rascunho.
Flash (vazamento) → Aperte o ajuste da cunha de travamento ou aumente a força de fixação.
Automotivo - maçanetas de porta, clipes de painel.
Eletrônico - Conector Cou alcances com snaps laterais.
Bens de consumo - tampas de garrafa com fios.
Os controles deslizantes expandem as possibilidades de moldagem por injeção, permitindo geometrias complexas de peça. Projeto adequado-movimento, refrigeração e material-preenche a operação suave e peças de alta qualidade. Para subcuts desafiadores, soluções avançadas como controles deslizantes ou levantadores hidráulicos podem ser empregados.
Dica profissional: sempre simule o movimento do controle deslizante (por exemplo, usando o molde) antes de usinar o molde!
