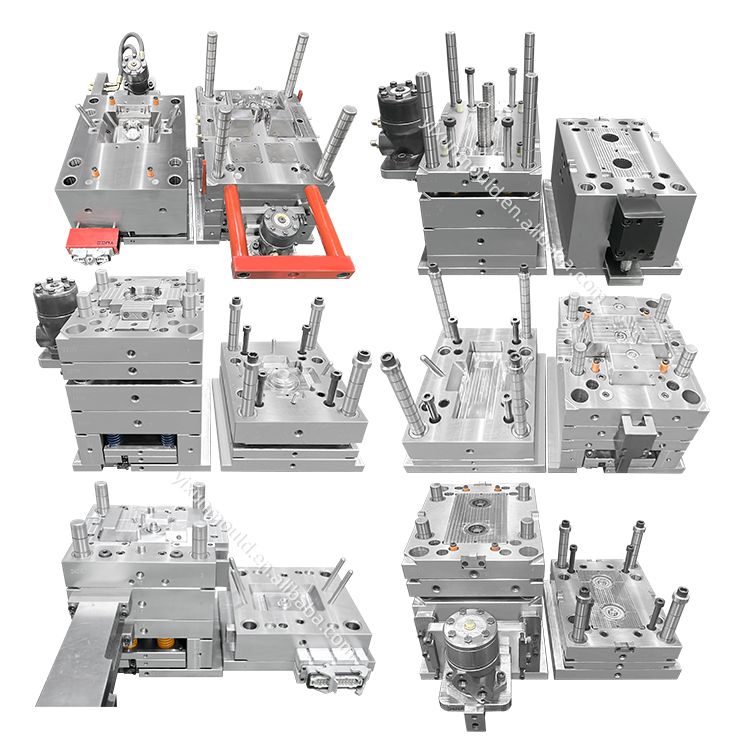

O princípio mais fundamental nas tolerâncias de moldagem por injeção é que, quanto maior a parte, maior a tolerância permitida. Isso se deve principalmente ao encolhimento do material - um fenômeno que se torna mais desafiador para controlar uniformemente distâncias maiores.
A tabela a seguir serve como um guia de referência geral. É um excelente ponto de partida para revisões de design e discussões iniciais com seu parceiro de moldagem.
| Tamanho nominal (mm) | Tolerância geral (± mm) | Tolerância à precisão (± mm) | Observações |
|---|---|---|---|
| <3 | 0,05 - 0,08 | 0,02 - 0,03 | Características pequenas (paredes finas, alfinetes, pequenos orifícios) |
| 3 ~ 10 | 0,08 - 0,10 | 0,03 - 0,04 | Faixa comum para pequenos componentes |
| 10 ~ 30 | 0,10 - 0,15 | 0,04 - 0,06 | A faixa de tamanho mais comum |
| 30 ~ 100 | 0,15 - 0,25 | 0,06 - 0,08 | Peças de tamanho médio |
| 100 ~ 200 | 0,25 - 0,40 | 0,08 - 0,12 | Grandes partes; O encolhimento é um fator -chave |
| 200 ~ 500 | 0,40 - 0,70 | 0,12 - 0,20 | A precisão do encolhimento e do mofo são os principais desafios |
| > 500 | 0,5% - 0,7% do tamanho | 0,2% - 0,3% do tamanho | Tamanhos muito grandes; cálculo baseado em %é usado |
Uma tabela é um bom começo, mas a especificação inteligente de tolerância requer a compreensão das variáveis em jogo:
Seleção de material (o maior driver):
Os polímeros cristalinos (como PP, PA) encolhem significativamente mais e são menos previsíveis que os polímeros amorfos (como ABS, PC). Manter uma tolerância à precisão no polipropileno é muito mais difícil do que no ABS.
Sempre consulte a folha de dados do material para sua faixa de retração específica.
Design de peça e molde:
Espessura da parede Uniformidade: as variações causam resfriamento e encolhimento diferenciais, levando a tolerâncias perdidas e perdidas.
Localização e tipo de portão: determina como o material flui e embala para a cavidade, afetando diretamente o encolhimento.
Design do sistema de resfriamento: o resfriamento uniforme é essencial para manter a estabilidade dimensional, especialmente em peças grandes.
Processo de moldagem por injeção:
Pressão e tempo de retenção: este é o parâmetro de processo mais crítico para controlar o encolhimento. A pressão de retenção insuficiente leva ao encolhimento excessivo da parte.
Tempo e temperatura de resfriamento: deve ser estritamente controlado para garantir a consistência de tiro ao tiro.
Use tolerâncias gerais para peças cosméticas não críticas, bens de consumo e componentes internos, onde o ajuste e a função não são altamente sensíveis a pequenas variações. Esta é a abordagem mais econômica.
Especifique as tolerâncias de precisão apenas para recursos críticos: componentes interligados, peças com engrenagens mecânicas, elementos ópticos e dispositivos médicos. Esteja preparado para um tempo de otimização de processo mais longo e um custo de molde e peça mais alto.
Defina dimensões críticas: nem toda dimensão em um desenho é crítica. Identifique e chame claramente apenas as dimensões críticas de função (CTF) com sua tolerância específica. Use uma nota geral como 'tolerâncias não especificadas por ISO 20457-Geral' para todos os outros.
Comunique -se cedo: envolva -se com seu parceiro de moldagem por injeção durante a fase de projeto (DFM). Sua experiência é inestimável para determinar o que é fabricado.
Considere o material primeiro: escolha um material com encolhimento baixo e previsível se a precisão dimensional for uma prioridade.
Protótipo e Validar: Use a amostragem inicial (ensaios T1) para medir as dimensões reais da peça e refinar o processo antes da produção em escala completa.
Especificar as tolerâncias corretas é um equilíbrio entre a necessidade de projeto, a fabricação e o custo. A tabela de referência fornecida aqui oferece uma base sólida para definir expectativas realistas. Lembre -se de que conseguir tolerâncias apertadas é um esforço colaborativo entre um design atencioso e um processo de fabricação altamente controlado.
Sempre faça parceria com um molde experiente que possa guiá -lo através desse aspecto complexo, mas crucial, do design de peças.
