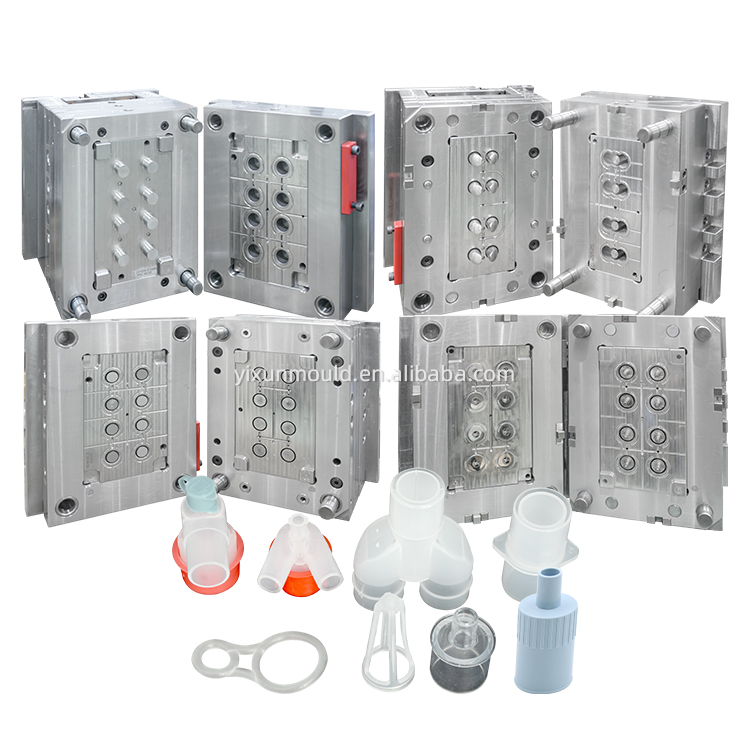

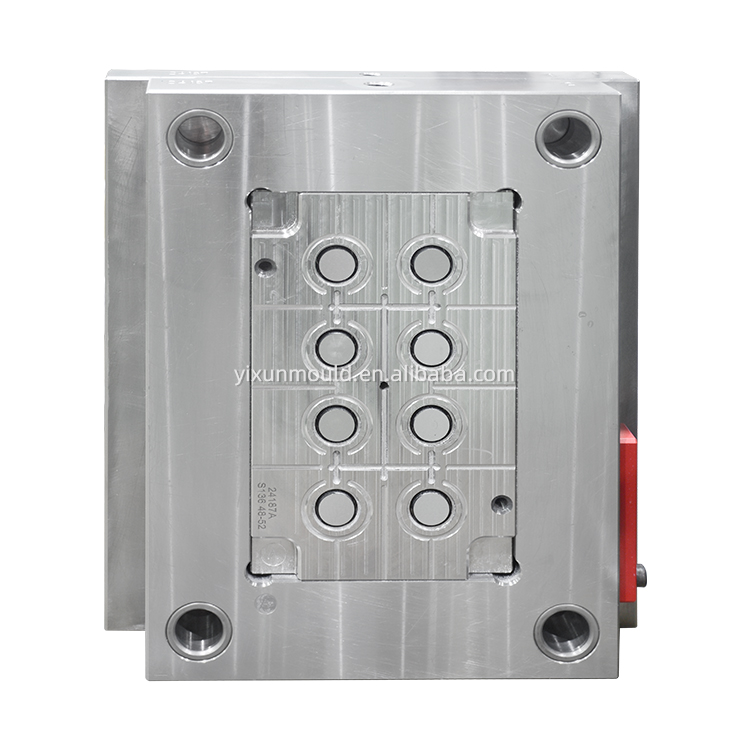

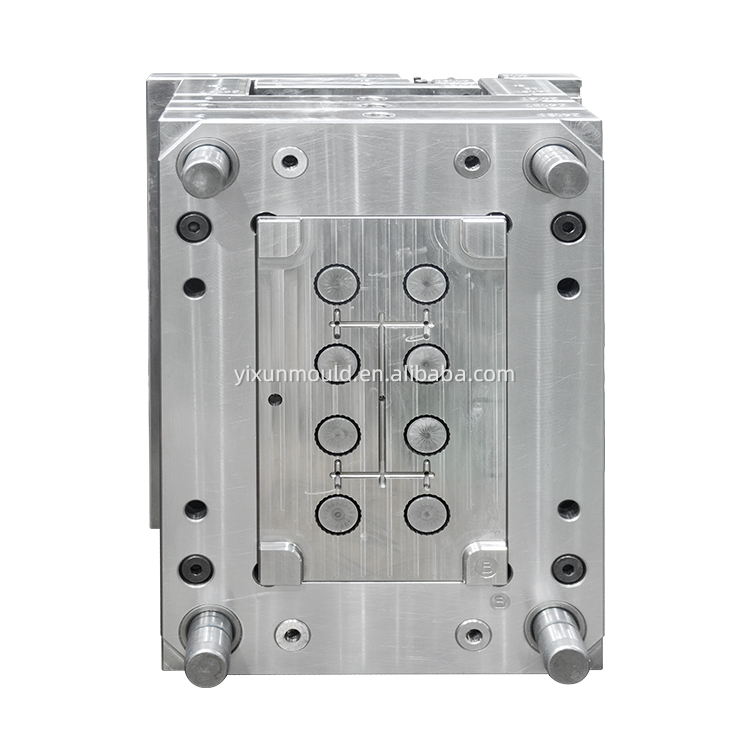

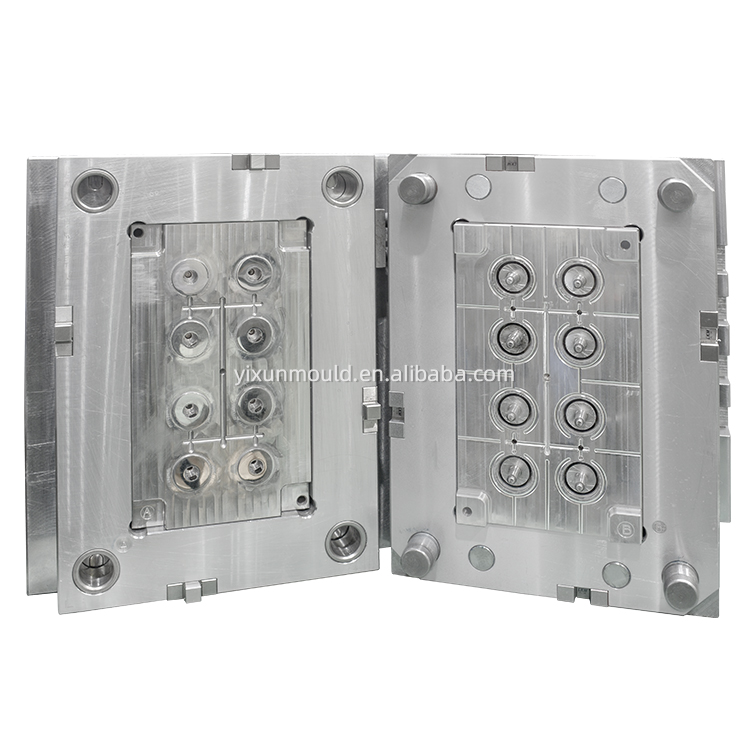

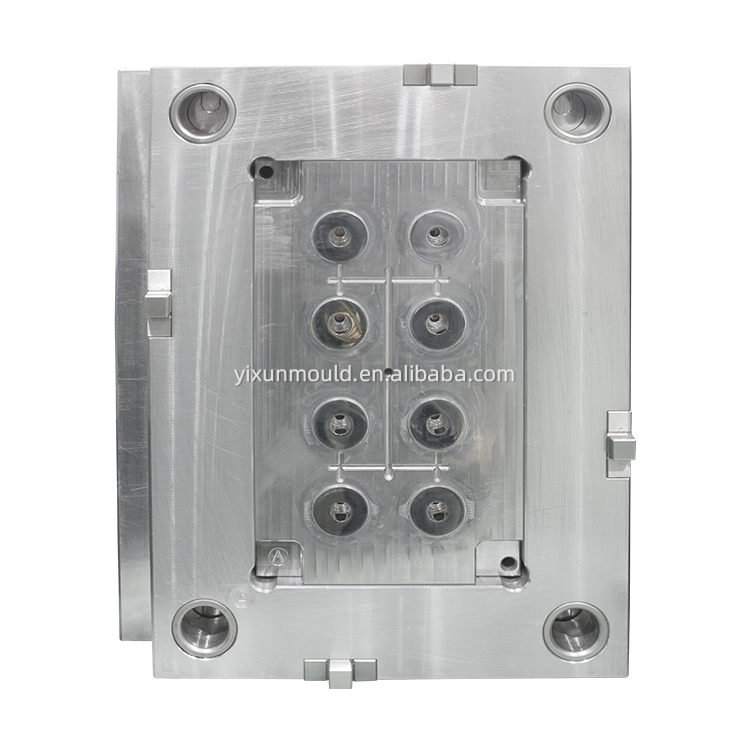

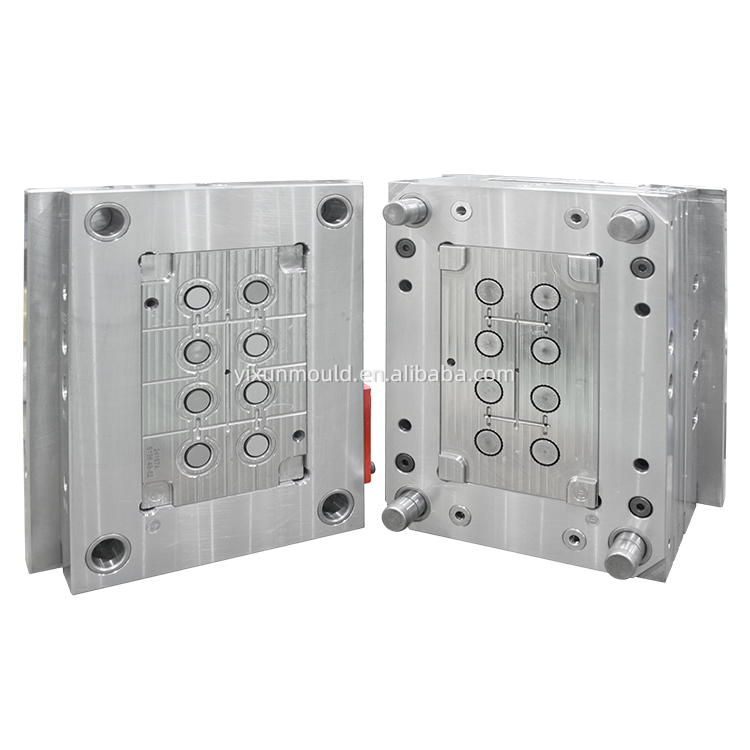

ISO13485 Mold de injeção de aço para produtos plásticos para filtro feito com material PP

Visão geral

Esta especificação cobre moldes de injeção com certificação ISO13485 projetados especificamente para a fabricação de produtos de filtro plástico usando material de polipropileno (PP) para aplicações médicas/de saúde.

Certificação e Conformidade

Requisitos ISO13485

• Sistema completo de gerenciamento de qualidade para fabricação de dispositivos médicos

• Gestão de Risco: Conformidade com ISO14971

• Controle de Design: Processo documentado de design e desenvolvimento

• Rastreabilidade: Documentação de materiais e processos

• Padrões de Limpeza: Protocolos de manutenção e armazenamento de moldes

• Validação: Qualificação de Instalação, Operacional e Desempenho (IQ/OQ/PQ)

Especificações de materiais

Polipropileno (PP) para filtros médicos

• Grau: PP de grau médico (USP Classe VI, compatível com ISO 10993)

• Características:

• Resistência química

• Autoclavável (para esterilização)

• Boas propriedades de fluxo

• Baixa absorção de umidade

• Propriedades específicas do filtro:

• Compatibilidade de estrutura porosa

• Fluxo de fusão consistente para recursos de filtração precisos

• Biocompatibilidade para aplicações médicas

Requisitos de aço para moldes

Requisitos Especiais:

• Resistência à corrosão: Crítica para aplicações médicas

• Superfícies não porosas: Previnem o crescimento bacteriano

• Eletropolimento: Necessário para todas as superfícies de contato com fluidos

Projeto de molde para produtos de filtro

Recursos críticos:

1. Controle de precisão:

• Câmara quente preferida para mínimo vestígio de portão

• Válvulas para separação limpa

2. Micro-recursos:

• Estruturas de malha/membrana de filtração fina

• Espessura de parede consistente para membranas de filtração

• Micropinos para grades de suporte de filtro

3. Sistema de ejeção:

• Ejeção suave para evitar danos ao meio filtrante

• Vários pontos de ejeção para filtros de paredes finas

• Pinos ejetores que não deixam marcas

4. Sistema de resfriamento:

• Resfriamento balanceado para cristalização uniforme

• Defletores e borbulhadores para geometrias complexas

• Controle de temperatura ±1°C para consistência

Documentação de validação

Pacote de Documentação Necessário:

• Arquivo de histórico de projeto (DHF)

• Registro mestre do dispositivo (DMR)

• Relatórios de validação de processos

• Certificados de materiais (aço, componentes)

• Certificações de acabamento superficial

• Protocolos de validação de limpeza

• Registros de manutenção de moldes

Requisitos do ambiente de produção

Compatibilidade com salas limpas:

• Classe: Normalmente sala limpa ISO Classe 7 ou 8

• Armazenamento de Moldes: Ambiente limpo, seco e controlado

• Montagem/Desmontagem: Procedimentos de sala limpa

• Embalagem: Embalagem inibida contra corrosão por vapor

Considerações sobre esterilização:

• Compatibilidade com autoclave de peças moldadas

• Validação de esterilização por gama/óxido de etileno

• Estabilidade do material pós-esterilização

Medidas de controle de qualidade

Requisitos de inspeção:

• Inspeção do primeiro artigo (FAI) conforme AS9102

• Verificações dimensionais: medição CMM

• Rugosidade da superfície: Ra ≤ 0,2 μm para caminhos de fluido

• Inspeção visual: Sem cavidades, porosidade ou defeitos

• Teste de função: validação de desempenho de filtro

Protocolos de teste:

• Teste de taxa de fluxo

• Teste de ponto de bolha (para filtros de membrana)

• Teste de extraíveis

• Teste de carga biológica

• Teste de integridade

Especificações recomendadas

Para moldes de filtro médico:

• Sistema Runner: Câmara quente com controle de temperatura

• Acabamento da cavidade: polimento espelhado SPI-A1 (Ra ≤ 0,012 μm)

• Tolerâncias: ±0,02 mm ou mais apertadas

• Ventilação: adequada para evitar queimaduras/diesel

• Proteção contra corrosão: Passivação de componentes inoxidáveis

Projeto Específico PP:

• Encolhimento: Considere 1,5-2,0% de encolhimento

• Tamanho da comporta: Adequado para as características de fluxo do PP

• Resfriamento: Tempo de resfriamento prolongado para cristalização PP

Manutenção e ciclo de vida

Manutenção preventiva:

• Limpeza regular: Após cada produção

• Preservação da superfície: Prevenção de ferrugem

• Substituição de componentes: Programada com base em ciclos

• Documentação: Registros de manutenção conforme ISO13485

Vida útil esperada do molde:

• Componentes primários: mais de 1.000.000 de ciclos

• Sistema ejetor: Substituição regular em 200.000 ciclos

• Componentes de câmara quente: mais de 500.000 ciclos com manutenção

Considerações de custo

• Investimento inicial: 30-50% superior aos moldes padrão

• Documentação: 15-25% do custo total do projeto

• Custos de manutenção: Maiores devido a requisitos rigorosos

• ROI: Justificado por preços de nível médico e conformidade regulatória

Qualificação de Fornecedores

• Obrigatório: certificação ISO13485

• Experiência: Fabricação de moldes para dispositivos médicos

• Instalações: Capacidade de moldagem em sala limpa

• Documentação: Sistema de qualidade robusto

• Suporte de validação: desenvolvimento de protocolo IQ/OQ/PQ
