YIXUN mold
8480419090

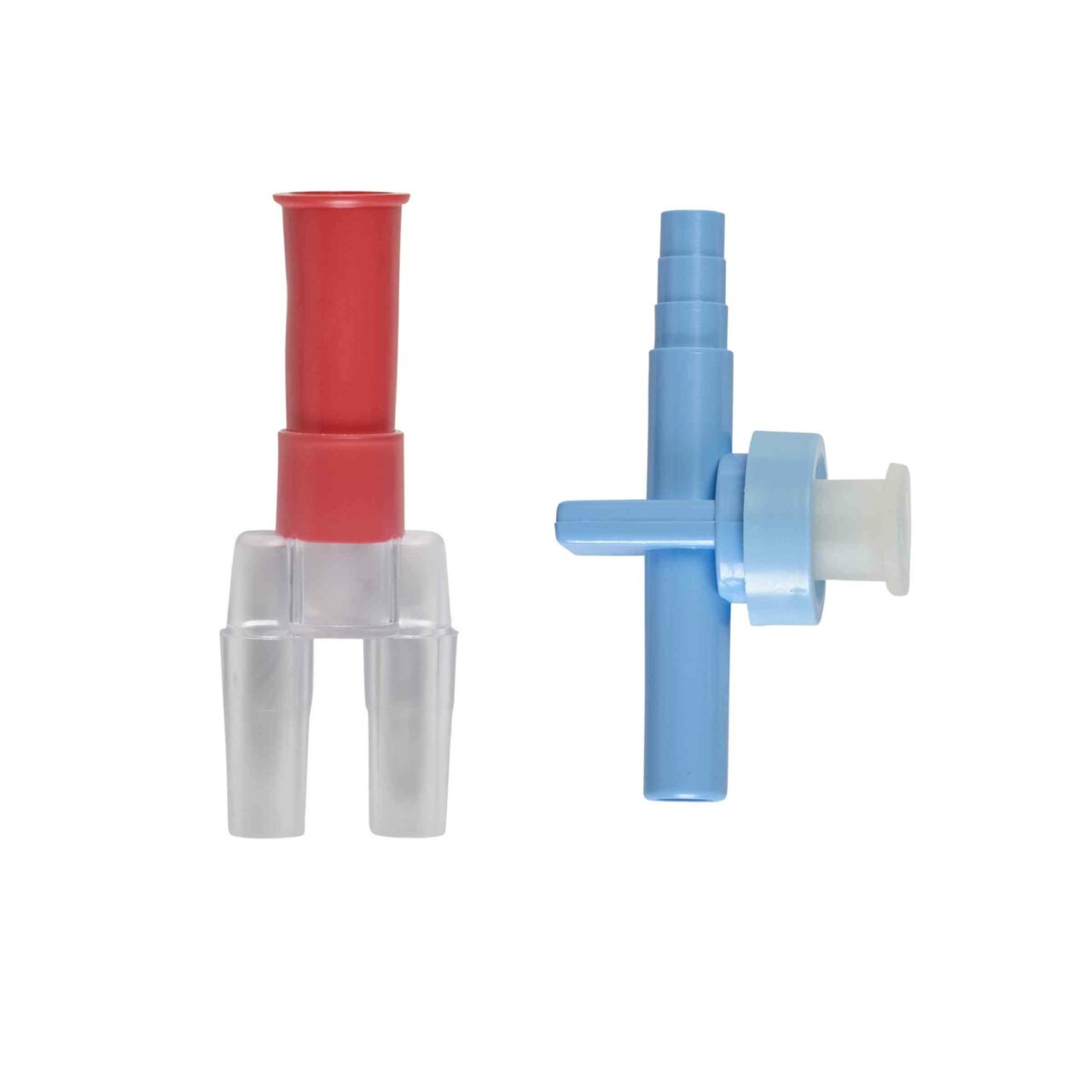

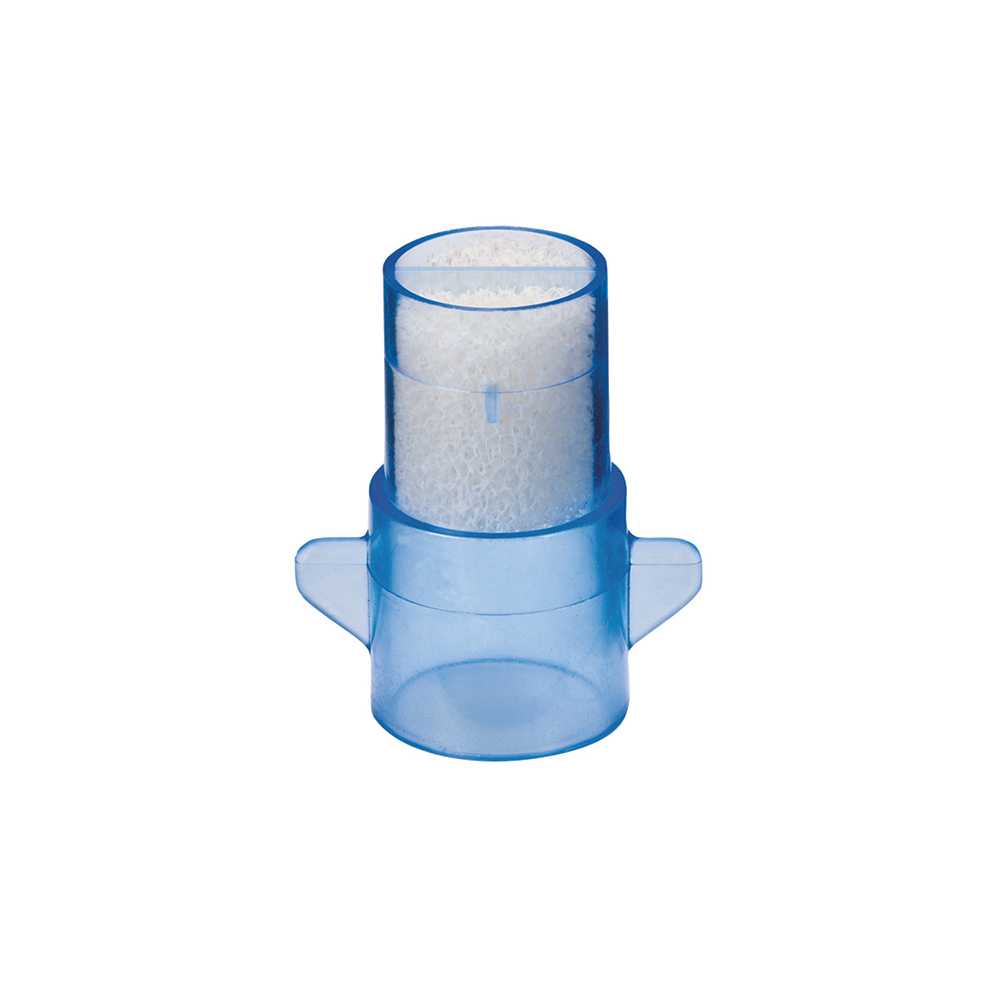

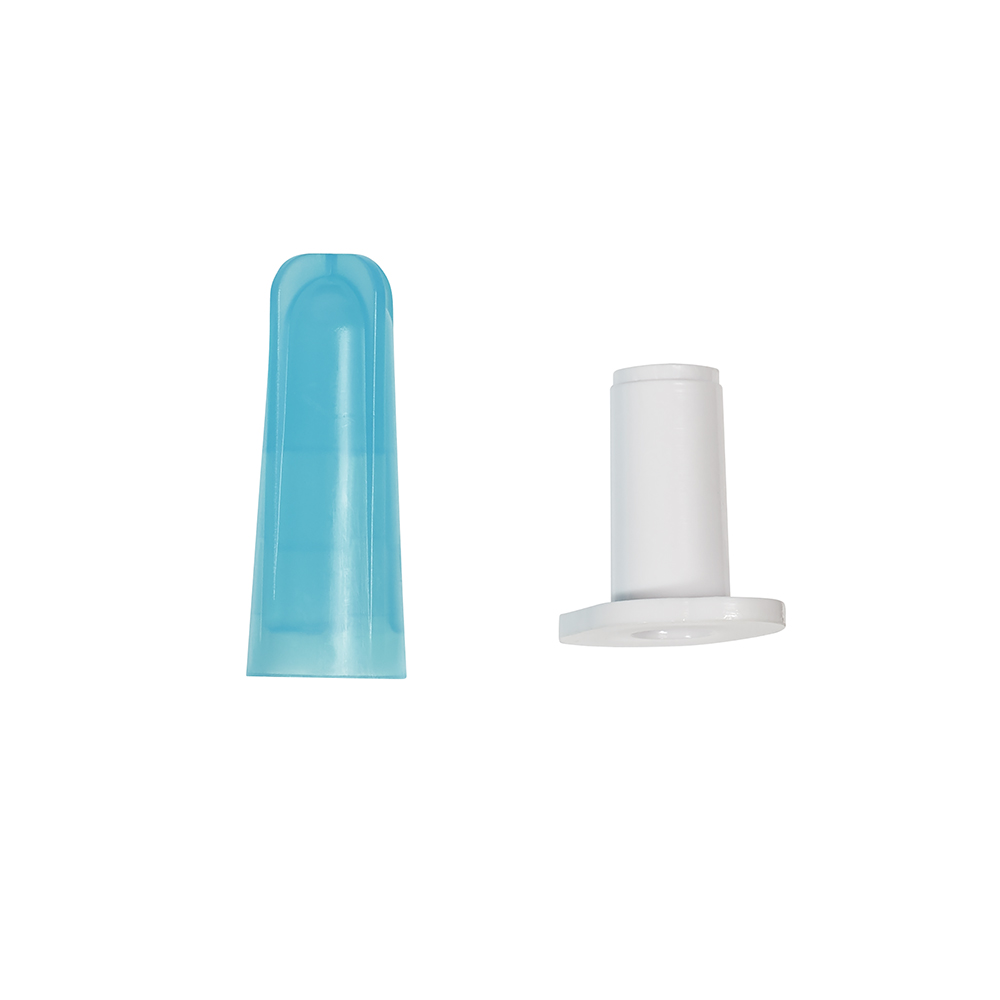

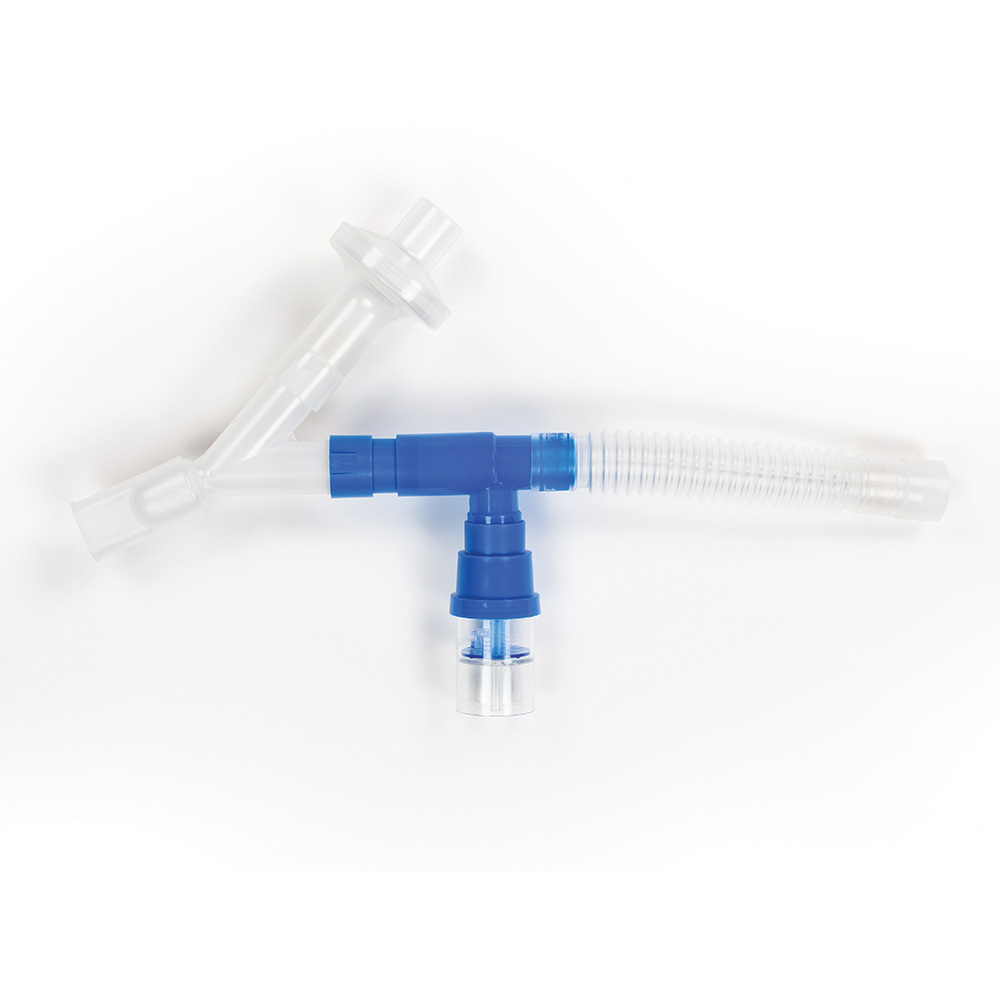

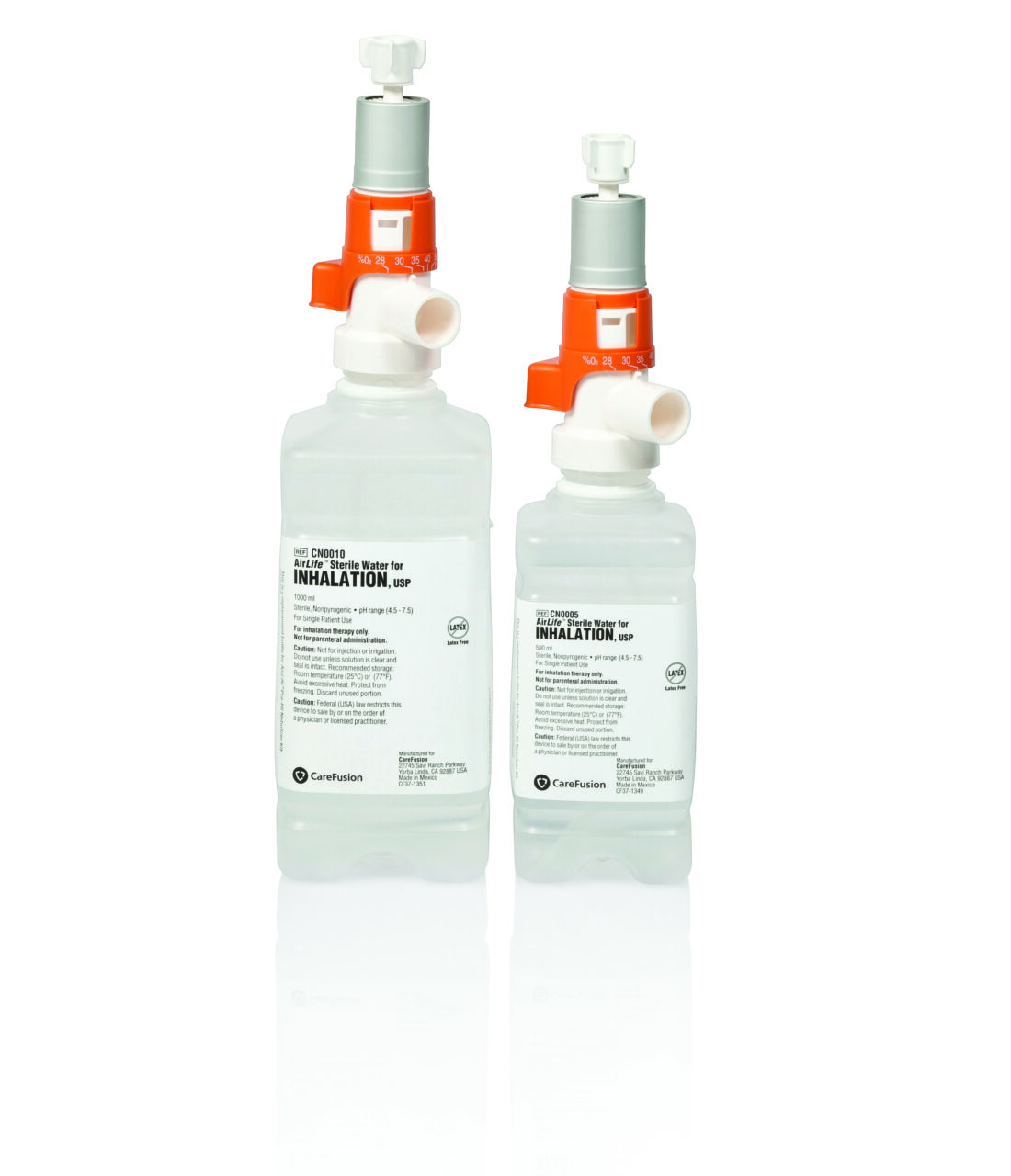

Produto: Adaptador Cirúrgico de Grande Volume
Aplicação: Médica/Cirúrgica. Isso determina imediatamente os mais altos padrões de qualidade, consistência e documentação.
Função: Provavelmente um componente para conjuntos intravenosos, sistemas de irrigação ou administração de medicamentos. Pode apresentar travas luer, roscas, válvulas ou portas de conexão.
Necessidades Críticas: Precisão dimensional, integridade à prova de vazamentos, superfícies lisas para evitar adesão bacteriana e biocompatibilidade (dependente do material).
Especificação principal do molde: grande volume
Construção robusta: Aços para moldes endurecidos (por exemplo, aço inoxidável 420, 420SS ou H13 para resistência à corrosão e longa vida útil).
Resfriamento de alto desempenho: Para obter tempos de ciclo rápidos para “grandes volumes”, é essencial um circuito de resfriamento otimizado.
Pronto para automação: recursos para ejeção automatizada de peças, selecionadores robóticos e sistemas de transporte.
Sistema de ejeção confiável: Para lidar com milhares de ciclos sem falhas.
Isso implica que o molde deve ser projetado para alta eficiência de produção e durabilidade. Não é um molde protótipo. Será necessário:
Especificação principal do molde: cavidade múltipla
Tamanho da peça e tamanho do molde: Peça maior = menos cavidades em um determinado tamanho de molde.
Fluxo Plástico (Equilíbrio de Enchimento): O sistema de canal deve estar perfeitamente balanceado (de preferência um sistema de canal quente) para que todas as cavidades sejam preenchidas simultânea e uniformemente.
Tolerâncias: Moldes com múltiplas cavidades exigem precisão de usinagem excepcional para garantir que cada cavidade seja idêntica.
Objetivo: Produzir várias peças idênticas por ciclo de injeção, maximizando o rendimento.
Consideração: O número de cavidades (por exemplo, 4, 8, 16, 32+) é um fator crítico de custo e desempenho. Deve ser equilibrado com:
Especificação principal do material: PC, ABS, PP
O design do portão deve atender a todos os três (um portão submarino ou preciso pode funcionar para todos).
O sistema de refrigeração deve ser eficaz em toda a faixa de temperatura.
As taxas de contração diferem, portanto as dimensões da cavidade devem ser calculadas para um material alvo (provavelmente o mais crítico, por exemplo, PC), com o entendimento de que peças de outros materiais terão pequenas variações dimensionais.
Este molde deve ser versátil o suficiente para processar três diferentes plásticos de engenharia e commodities com diferentes fluxos e propriedades térmicas.
Policarbonato (PC): Alta temperatura (~280-320°C), transparente/âmbar, requer processamento a seco. Propenso a marcas de estresse.
Acrilonitrila Butadieno Estireno (ABS): Temperatura média (~210-250°C), boa resistência ao impacto, bom acabamento superficial.
Polipropileno (PP): Baixa temperatura (~200-230°C), semicristalino, alto encolhimento, flexível.
Impacto do projeto do molde:
| Recomendação e justificativa de | recursos |
|---|---|
| Base de molde | Padrão LKM ou DME, de alta precisão, com pilares de sustentação e intertravamentos para estabilidade. |
| Cavidade e núcleo de aço | Aço inoxidável pré-endurecido (por exemplo, 420SS) ou H13 com niquelagem. Obrigatório para resistência à corrosão, capacidade de polimento e durabilidade de nível médico. |
| Sistema corredor | Sistema de câmara quente (de preferência com válvula fechada). Essencial para multicavidades e grandes volumes. Reduz o desperdício (sem câmaras frias), permite o controle independente da porta, melhora o equilíbrio do enchimento e é crucial para processar PC sem degradação do material. |
| Bloqueio | Válvulas para controle de qualidade e para lidar com a faixa de viscosidade. A localização é crítica para a resistência da peça e para a estética. |
| Sistema de resfriamento | Defletores, borbulhadores e canais de resfriamento conformados sempre que possível (especialmente em torno dos núcleos) para garantir um resfriamento rápido e uniforme para todos os três materiais. |
| Sistema de ejeção | Pinos Ejetores + Mangas (para quaisquer núcleos adjacentes). Todos os componentes endurecidos e polidos. Os gatilhos de ar podem ser necessários para a liberação da peça da cavidade. |
| Ventilação | Ventilação estratégica nas linhas de solda e áreas de final de preenchimento para evitar queimaduras, cruciais para a estética das peças. |
| Proteção contra corrosão | Todas as linhas de refrigeração e superfícies expostas devem ser resistentes à corrosão da água de refrigeração e de possíveis esterilizantes. |
Design for Manufacturing (DFM): Um relatório formal de DFM do fabricante do molde é essencial antes do início da usinagem.
Análise de fluxo de molde (MFA): Não negociável. Simulação de software (usando Moldflow ou similar) para prever padrões de enchimento, linhas de solda, armadilhas de ar, retração e eficiência de resfriamento para todos os três materiais. Isso otimiza a localização da porta e o resfriamento e evita o dispendioso retrabalho do molde.
Documentação de Qualidade: Relatório Dimensional Completo (FAI - First Article Inspection) utilizando CMM em cavidades de molde e peças de primeiro disparo. Certificados de materiais (C de C) para todos os aços e componentes.
Validação de peças: O molde deve produzir peças que atendam:
Especificações dimensionais: De acordo com o desenho do produto.
Critérios visuais e funcionais: Sem flash, fotos curtas, marcas de afundamento ou marcas de queimadura.
Testes Específicos do Material: Podem incluir testes de clareza (para PC), testes de impacto, testes de vazamento e testes de biocompatibilidade, conforme exigido pela classificação do dispositivo.
Projeto e desenho detalhado de peças: completo com dimensões críticas, tolerâncias e seleção de material (qual é o material principal?).
Seleção de Fornecedores: Escolha um fabricante de moldes com experiência comprovada em moldes médicos multicavidades e sistemas de câmara quente. A certificação ISO 13485 é uma vantagem significativa.
DFM e MFA: Colabore com o fabricante do molde nessas análises.
Aprovação do projeto do molde: aprove o layout final do molde, a contagem de cavidades e o projeto do sistema.
Fabricação de Moldes e Amostragem T1: Usinagem, polimento, montagem e primeiros disparos de teste.
Qualificação e amostragem de moldes: Amostragem extensiva para comprovar a consistência em todas as cavidades e com todos os três materiais (se necessário).
Aprovação e entrega: Após qualificação bem-sucedida e revisão da documentação.
Você está descrevendo um molde de injeção de alta qualidade pronto para produção para um componente médico crítico. A combinação de aplicação cirúrgica, grande volume, múltiplas cavidades e compatibilidade multimateriais torna este projeto tecnicamente desafiador e de capital intensivo.
Principais fatores de custo e sucesso:
Qualidade e complexidade do sistema Hot Runner.
Número de cavidades.
Escolha de aço inoxidável para moldes de alta qualidade.
Análise de fluxo de molde e usinagem de precisão.
A experiência do fabricante de moldes na indústria médica.
Investir em design e análise adequados e em um fornecedor qualificado desde o início é crucial para evitar atrasos na produção, problemas de qualidade e falhas de molde, garantindo um retorno confiável do investimento para a produção de alto volume de adaptadores cirúrgicos.
