Modelagem por injeção protegida UV da lente do projetor do diodo emissor de luz do PC da cavidade do costume 2 da elevada precisão

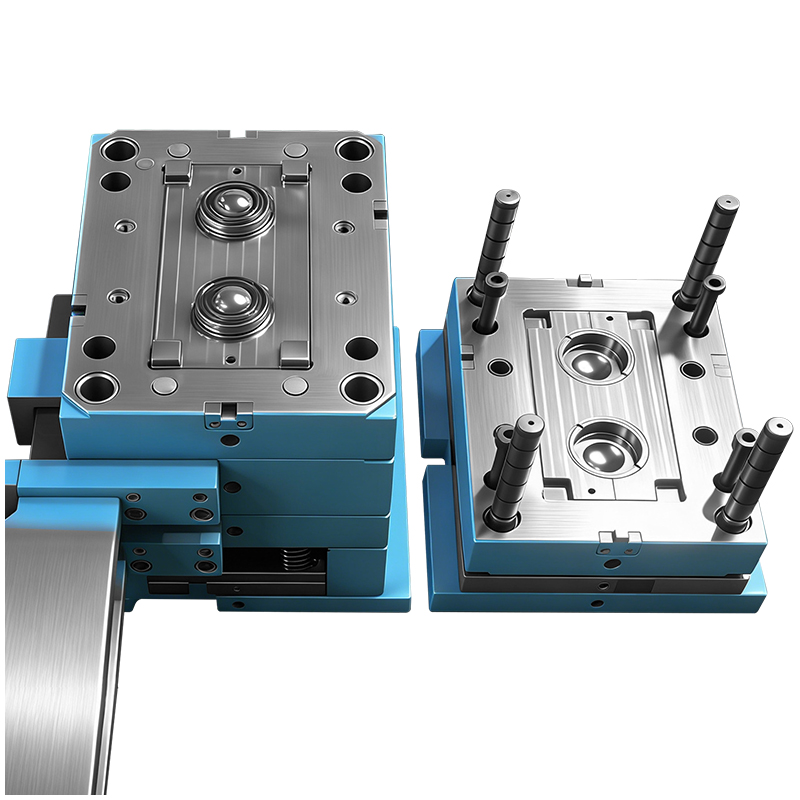

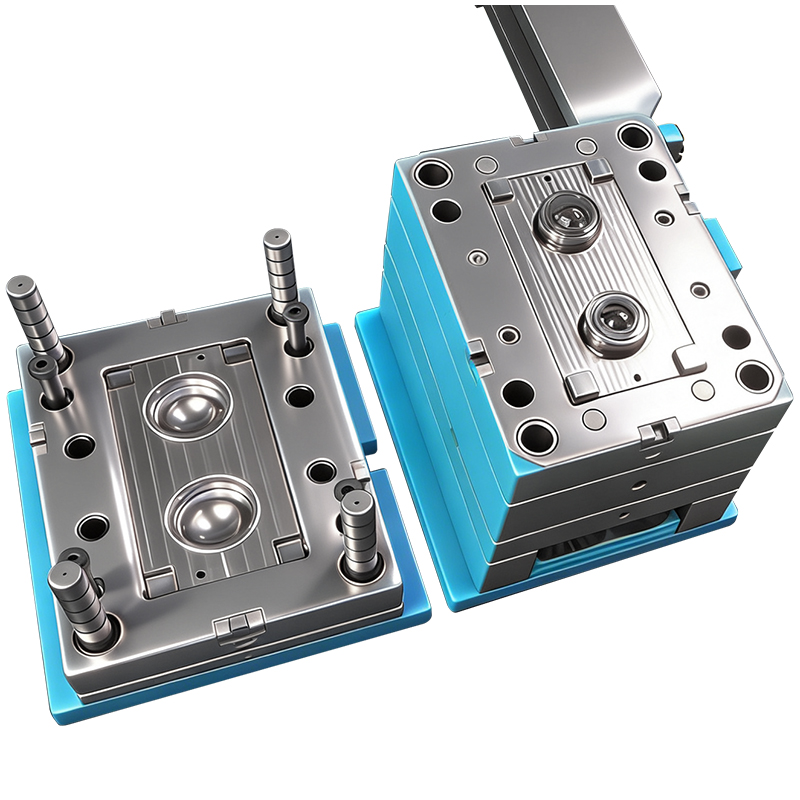

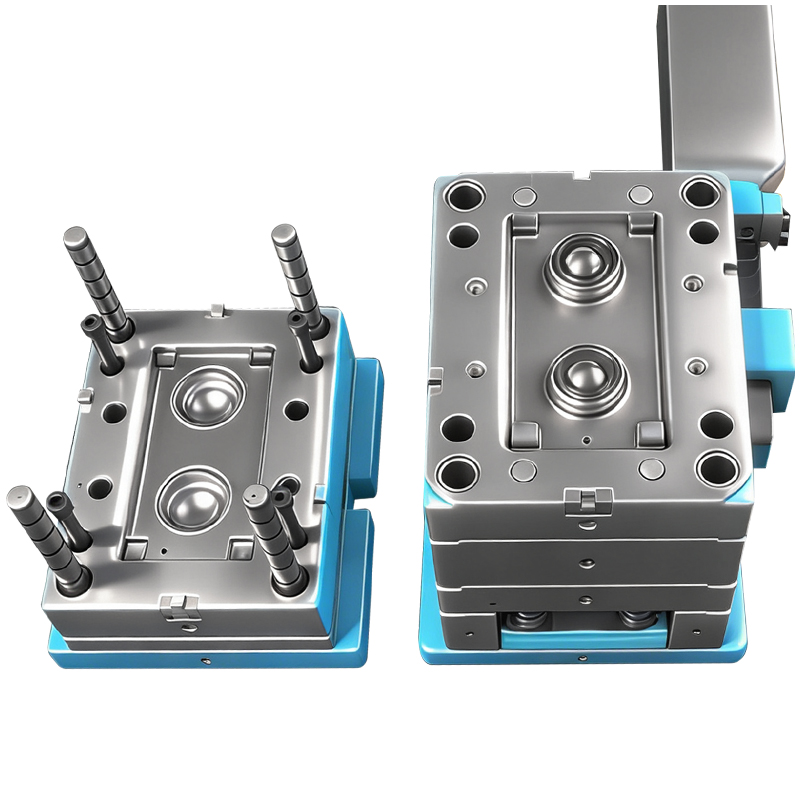

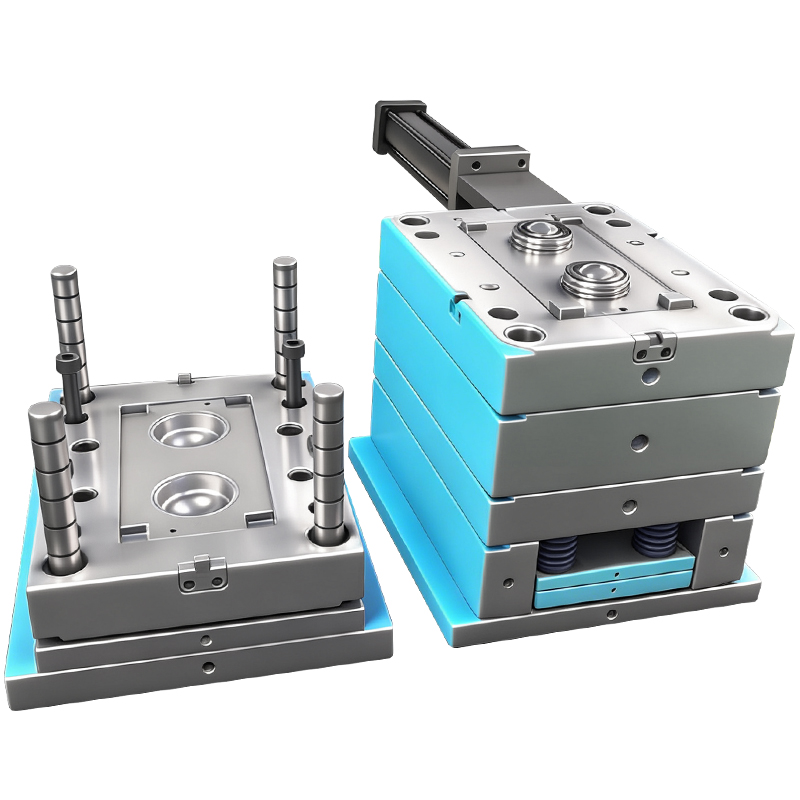

Este molde de injeção personalizado de alta precisão foi especialmente projetado para a fabricação de lentes ópticas para holofotes externos em policarbonato (PC) estabilizado contra UV. Construído como um molde de porta de ponta de pino de 2 cavidades e 3 placas com aço para trabalho a quente 1.2344, tanto a cavidade quanto o núcleo passam por polimento óptico profissional para obter superfícies transparentes perfeitas. O molde é otimizado para eliminar defeitos comuns em peças transparentes de PC, garantindo desempenho óptico consistente, alta transmitância de luz e resistência a intempéries de longo prazo para lentes de iluminação LED externas.

Especificações do molde

Principais vantagens

✅ Aço para molde 1.2344 polido óptico O aço para trabalho a quente 1.2344 (equivalente a H13) endurecido a HRC48-52 oferece resistência superior ao desgaste e estabilidade térmica. Ambos os lados do molde são finamente polidos óticamente, transferindo um acabamento espelhado suave para lentes de PC transparentes, evitando arranhões, casca de laranja e dispersão de luz e garantindo alta transmissão de luz. Suporta produção em massa longa e contínua com baixa manutenção.

✅ Design de porta de ponta de pino de 3 placas para superfícies ópticas A porta de ponta de pino deixa vestígios mínimos de porta e se separa automaticamente da lente durante a ejeção sem corte manual. Evita arranhões ou danos à superfície curva óptica crítica, mantendo o efeito de foco de luz original da lente do holofote.

✅ Molde otimizado para PC transparente resistente a UV O PC transparente misturado com aditivos UV é propenso a listras prateadas, bolhas, marcas de queimadura e estresse interno. Otimizamos o caminho do fluxo do molde, as ranhuras de ventilação e o equilíbrio de resfriamento para suprimir esses defeitos de moldagem, reduzindo o estresse residual e evitando o amarelecimento e a deformação das lentes sob exposição prolongada aos raios UV externos.

✅ Controle dimensional e óptico ultrapreciso Reservamos uma taxa de encolhimento de 0,5% correspondente ao material do PC. A usinagem CNC e EDM de alta precisão controla estritamente o perfil óptico curvo, garantindo distribuição de luz estável e desempenho focal consistente em todas as lentes moldadas.

✅ Sistema de resfriamento uniforme para reduzir o estresse residual Canais de resfriamento bem projetados mantêm a temperatura do molde estável e uniforme, encurtam o tempo do ciclo de moldagem e reduzem bastante o estresse residual interno, evitando efetivamente empenamento, birrefringência e distorção óptica de lentes transparentes de policarbonato.

Nosso serviço completo de molde personalizado

Fornecemos uma solução completa de moldes que abrange análise DFM, simulação de fluxo de molde, polimento óptico, fabricação de moldes, teste de moldes, inspeção de amostras e manutenção de moldes pós-venda. Antes do envio do molde, realizamos uma inspeção rigorosa da qualidade da superfície óptica e da tolerância dimensional para garantir uma produção em massa estável para clientes de iluminação LED.

Intervalo de aplicação

Moldes de injeção de lentes ópticas personalizados para holofotes externos, lâmpadas de paisagem, holofotes, downlights e todos os tipos de componentes ópticos transparentes de luminárias LED, adequados para projetos de iluminação externa resistentes às intempéries.

Perguntas frequentes

Q1: Por que o polimento óptico é necessário para este molde de lente de PC? A1: A textura da superfície do molde é replicada diretamente em lentes transparentes de PC. O polimento óptico remove micro arranhões e imperfeições superficiais, garantindo alta transmitância de luz e saída de luz uniforme das lentes acabadas.

Q2: Quais dificuldades de moldagem o PC transparente resistente a UV tem? A2: Aditivos UV e PC transparente produzem facilmente marcas de gás, linhas prateadas e tensão interna. Nosso design otimizado de ventilação e resfriamento resolve esses problemas e protege as lentes contra o envelhecimento e amarelecimento UV ao ar livre.

Q3: Você pode fazer moldes de acordo com os desenhos ópticos 3D do cliente? A3: Sim. Aceitamos o desenvolvimento de moldes personalizados com base em seus desenhos ópticos 2D/3D ou amostras físicas. A simulação do DFM e do fluxo do molde será implementada na fase inicial para avaliar o risco de enchimento e o desempenho óptico.
