Você já pegou um cabide de plástico e percebeu como ele é surpreendentemente resistente e leve? Ou você se perguntou por que alguns cabides têm superfícies perfeitamente lisas, enquanto outros apresentam amolgadelas e marcas de pia? A resposta geralmente está em uma técnica de fabricação sofisticada chamada Moldagem por Injeção Assistida por Gás (GAIM)..
Este artigo fornece uma análise abrangente do processo GAIM para produção de suportes de plástico, cobrindo tudo, desde princípios básicos até considerações de ferramentas avançadas, incluindo a escolha crítica entre sistemas de câmara quente e câmara fria.
Antes de compreender a moldagem assistida por gás, precisamos estabelecer uma base na moldagem por injeção convencional. Este é o processo padrão usado para a maioria dos produtos plásticos.
O processo convencional de moldagem por injeção segue um ciclo repetitivo de quatro etapas principais.
Primeiro, ocorre a fixação , onde as duas metades do molde são fechadas com segurança sob alta força de fixação para suportar as altas pressões de injeção. Assim que o molde estiver bem fechado, a fase de injeção começa. Um parafuso alternativo empurra o plástico derretido, normalmente ABS, PP ou PS, através de um sistema de bocal e canal para dentro da cavidade do molde selada. Após o preenchimento da cavidade, inicia-se a fase de empacotamento e retenção . O parafuso continua a aplicar pressão para compensar o encolhimento volumétrico à medida que o plástico esfria, o que é crucial para manter a precisão dimensional. Finalmente, a fase ocorre Após resfriamento suficiente, o molde se abre e os pinos ejetores empurram a peça acabada para fora, completando o ciclo. de resfriamento , onde o refrigerante circula pelos canais dentro do molde para solidificar o plástico.
A fase de compactação é onde surgem os problemas, especialmente para seções de paredes espessas. À medida que o plástico esfria de fora para dentro, a camada externa solidifica primeiro, enquanto o núcleo interno permanece fundido e sofre encolhimento significativo. Isso cria marcas de afundamento visíveis , que são depressões superficiais que aparecem na superfície da peça.
Para um cabide de plástico, a área do gancho é a mais problemática. É espesso, curvo e visualmente proeminente, tornando quaisquer defeitos superficiais imediatamente perceptíveis. É aqui que a moldagem assistida por gás oferece uma solução revolucionária.
A moldagem por injeção assistida por gás transforma o processo convencional usando gás nitrogênio pressurizado para substituir a fase de empacotamento e retenção. Em vez de depender do parafuso para compensar o encolhimento, o gás de alta pressão faz o trabalho de dentro da peça.
O ciclo de moldagem por injeção assistida por gás segue uma sequência distinta. Tudo começa com a fixação , assim como a moldagem convencional. No entanto, em vez de um preenchimento completo, a máquina realiza uma injeção curta , fornecendo apenas setenta a noventa por cento do volume da cavidade. Este subenchimento intencional cria espaço para o gás. Em seguida vem a injeção de gás , onde o gás nitrogênio pressurizado é introduzido através do bico da máquina ou de um pino de gás dedicado no molde. O gás então sofre penetração de gás , deslocando o plástico fundido e criando canais ocos dentro da peça. Isto é seguido pela retenção de gás , onde a pressão do gás é mantida para compensar o encolhimento durante o resfriamento. Por fim, o sistema realiza a despressurização , liberando o gás, seguida do resfriamento, abertura do molde e ejeção da peça oca acabada.
As diferenças entre a moldagem convencional e a moldagem assistida por gás são significativas. Na moldagem convencional, o volume de injeção preenche cem por cento da cavidade, enquanto a moldagem assistida por gás utiliza um disparo curto de setenta a noventa por cento. O meio de retenção muda da pressão de fusão aplicada por parafuso para o gás nitrogênio de alta pressão. A estrutura interna resultante é sólida na moldagem convencional, mas apresenta canais tubulares ocos em peças assistidas por gás. Marcas de afundamento que comumente afetam seções espessas em peças convencionais são completamente eliminadas na moldagem assistida por gás. Além disso, a moldagem assistida por gás alcança de 20 a 40% de economia de material, ao mesmo tempo em que proporciona uma relação resistência/peso superior.
O gás de alta pressão penetra no núcleo de plástico fundido, formando canais ocos que atingem três objetivos críticos simultaneamente. Primeiro, elimina marcas de afundamento porque a pressão interna do gás empurra o plástico contra a parede do molde, evitando a depressão da superfície durante o resfriamento. Em segundo lugar, economiza material, pois as seções ocas requerem menos plástico para atingir a mesma ou melhor resistência. Terceiro, melhora a rigidez, uma vez que a estrutura tubular resultante actua como um sistema de vigas internas, proporcionando rigidez superior em comparação com uma secção sólida de igual peso.
Para entender como o GAIM é otimizado para suportes, devemos analisar a geometria da peça. Um cabide de plástico típico consiste em três regiões funcionais principais: o gancho, o ombro e o corpo, e a barra transversal ou seção inferior.
O gancho possui diversas características estruturais críticas. É a seção mais espessa do cabide, apresentando alteração significativa de volume a partir da transição dos ombros, e é visualmente proeminente, exigindo excelente acabamento superficial.
Na moldagem convencional, o gancho apresenta um grande desafio. Sua parede espessa leva ao resfriamento lento e ao encolhimento excessivo, resultando em marcas visíveis de afundamento na superfície do anzol. Além disso, a alta concentração de tensão na junção do gancho com o ombro geralmente leva ao empenamento.
A solução GAIM aborda estes problemas de forma elegante. O gancho serve como ponto ideal de injeção de gás porque sua espessura permite que o gás penetre facilmente. O gás cria um canal oco em forma de D ou circular através do núcleo do gancho, e a pressão interna elimina completamente as marcas de afundamento. O gancho transita suavemente de uma parede sólida para uma estrutura oca de parede fina, reduzindo o peso sem sacrificar a capacidade de carga.
Os ombros são a estrutura de suporte do cabide. Eles apresentam superfícies amplas e suavemente curvadas e muitas vezes incorporam nervuras de reforço para integridade estrutural. A qualidade da superfície é crítica aqui para evitar que a roupa fique presa.
A moldagem convencional luta contra a espessura irregular da parede entre o corpo principal e as nervuras, criando marcas de tensão e empenamento. As costelas também são a última área a preencher, arriscando-se a remates curtos ou preenchimento incompleto.
No GAIM, o gás penetra ao longo da coluna estrutural central e das nervuras de reforço, formando canais ocos internos. Essas nervuras ocas atuam como vigas internas, aumentando drasticamente a resistência à flexão. O gás fornece pressão interna uniforme, mantendo toda a superfície do ombro firmemente contra o molde, resultando em um acabamento superficial impecável, com alto brilho e sem imperfeições.
A barra transversal apresenta seu próprio conjunto de desafios. Possui seções longas e finas com entalhes ou clipes nas calças, mudanças rápidas de espessura e fica distante do portão, criando desafios de enchimento significativos.
A moldagem convencional enfrenta resistência ao fluxo nas extremidades, levando a injeções curtas ou enchimento fraco. Cantos e transições estão sujeitos a quedas de pressão e defeitos superficiais.
O GAIM resolve isso usando o gás como força motriz secundária, ajudando o derretimento a atingir as seções mais distantes. O gás penetra até as pontas, garantindo o enchimento completo. Aberturas de gás ou poços de transbordamento nas extremidades da barra transversal permitem que o gás escape, confirmando a penetração completa e garantindo que a barra transversal esteja totalmente formada com espessura de parede consistente.
Agora conectamos o processo ao projeto de molde do mundo real. O sistema de canal, que determina como o plástico fundido se desloca do bico da máquina até a cavidade, é uma escolha crítica que afeta tanto a qualidade quanto a economia.
Em um sistema de câmara fria, o canal e o canal de entrada são moldados como canais sólidos ao longo da peça. O corredor deve esfriar e solidificar antes da ejeção e, após a ejeção, o corredor é separado automática ou manualmente da peça.
Para suportes GAIM, o sistema de câmara fria é a abordagem mais comum e econômica. É ideal para projetos de suspensão onde o gás é injetado através do bico, compartilhando o caminho com o fundido. Também é compatível com pinos de gás dedicados no molde.
O sistema de câmara fria oferece diversas vantagens. Seu custo inicial é baixo devido aos requisitos simples de usinagem. Demonstra excelente compatibilidade com gases, funcionando com todos os métodos de injeção de gás. O sistema também oferece flexibilidade de projeto, permitindo a colocação direta da comporta na raiz do gancho ou no centro do ombro próximo ao ponto de entrada do gás.
No entanto, existem limitações. A eficiência do material é apenas moderada porque o rotor se transforma em resíduo, embora possa ser reciclado como material reciclado. O tempo do ciclo é um pouco mais longo porque o resfriamento do corredor acrescenta tempo a cada ciclo.

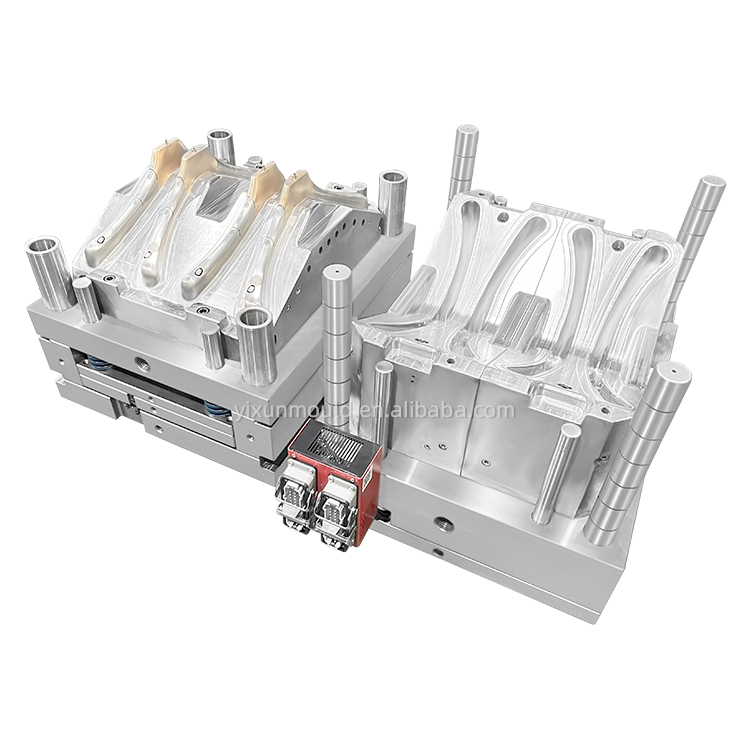

Em um sistema de câmara quente, a câmara contém elementos de aquecimento que mantêm o plástico fundido durante todo o ciclo. Nenhum corredor é ejetado, apenas a própria peça. Isto requer um controle preciso da temperatura para evitar a degradação do material.
Para suportes GAIM, o sistema de câmara quente é mais caro, mas altamente automatizado, tornando-o ideal para produção em massa. Há uma limitação crítica: o gás não pode passar pela câmara quente porque danificaria os elementos de aquecimento e criaria um fluxo inconsistente. Portanto, os sistemas de câmara quente devem usar pinos de injeção de gás dedicados localizados na própria cavidade do molde.
O sistema de câmara quente oferece excelente eficiência de material com zero desperdício de câmara. O tempo de ciclo é curto porque não há atraso no resfriamento do corredor. Este sistema é mais adequado para linhas de produção automatizadas de grande volume e alta qualidade.
No entanto, o custo inicial é alto devido a coletores, aquecedores e controladores complexos. O sistema também restringiu a compatibilidade de gás, exigindo pinos de gás dedicados em vez de injeção através do canal.
A comporta, por onde o plástico entra na cavidade, e o ponto de injeção do gás, por onde entra o nitrogênio, nem sempre são os mesmos. Compreender sua interação é crucial para projetos de câmaras quentes e frias.
Nesta estratégia, o gás e o fundido compartilham o mesmo caminho, sendo ambos injetados através do bico da máquina. O gás viaja através do canal, do canal de entrada e da comporta antes de entrar na cavidade. Isto só é possível com câmaras frias porque o gás danificaria os sistemas de câmaras quentes. As vantagens incluem um design de molde simples, menor custo e um único ponto de injeção. A desvantagem é o menor controle sobre a penetração do gás, pois o gás segue o caminho de menor resistência.
Aqui, um bico de gás separado é colocado diretamente na cavidade do molde. O fundido entra pela comporta, enquanto o gás entra por um pino localizado na seção mais espessa, como a raiz do gancho. Esta abordagem é compatível com câmaras frias e quentes. Oferece excelente controle sobre a penetração de gás com tempo independente e controle de pressão. A desvantagem é um molde mais complexo e o pino de gás deixa uma pequena marca na peça.
Esta solução premium emprega múltiplas portas que abrem e fecham em sequência para controlar a frente de fusão. O gás é injetado através de um pino dedicado na raiz do gancho. O derretimento preenche primeiro os ombros, depois o gancho e a barra transversal, garantindo que o gás penetre pelo caminho mais forte. Esta é a solução premium para cabides de alta qualidade com geometrias complexas, proporcionando a mais alta qualidade e controle de processo.
Para unir tudo, aqui está o fluxo de trabalho completo para a fabricação de um cabide moldado por injeção assistida por gás.
O processo começa com a secagem do material , onde os pellets de ABS, PP ou PS são secos para remover a umidade que pode causar defeitos superficiais. Em seguida vem a plastificação , onde o material é derretido pelo cilindro da rosca em temperaturas normalmente entre duzentos e vinte e duzentos e sessenta graus Celsius, dependendo do material. O molde então sofre fixação , fechando com tonelagem suficiente para suportar as pressões de injeção.
A máquina realiza uma injeção curta , entregando de setenta a noventa por cento do volume da cavidade com plástico fundido. Segue-se a injeção de gás , introduzindo gás nitrogênio a pressões de cento e cinquenta a trezentos bar através do bocal ou pino dedicado. A penetração do gás ocorre então, com o gás deslocando o fundido e formando canais ocos ao longo do caminho de penetração: gancho na espinha do ombro até as extremidades da barra transversal.
A retenção de gás mantém a pressão por três a oito segundos para compensar o encolhimento durante o resfriamento. Segue-se o resfriamento , com o líquido refrigerante circulando através do molde para solidificar o plástico, normalmente levando de quinze a trinta segundos. Após o resfriamento, a despressurização libera a pressão do gás através das aberturas de ventilação. A abertura do molde separa as metades do molde e a ejeção empurra o suporte oco acabado para fora. Finalmente, apenas para sistemas de câmara fria, a separação do corredor remove e tritura o corredor para reutilização do material reciclado.
A moldagem por injeção assistida por gás representa uma sinergia perfeita entre a engenharia de processos e o design de produtos. Para cabides de plástico, oferece exatamente o que o mercado exige.
O processo atinge um acabamento superficial impecável, sem marcas de afundamento, proporcionando alto apelo estético. Reduz o peso através de uma poupança de material de 20 a 40 por cento, reduzindo tanto os custos como o impacto ambiental. Oferece resistência superior porque seções estruturais ocas proporcionam excelente capacidade de suporte de carga. E oferece flexibilidade de projeto, permitindo seções mais espessas sem defeitos e abrindo novas possibilidades de projeto.
A escolha entre sistemas de câmara quente e câmara fria depende, em última análise, da escala de produção e dos requisitos de qualidade. A câmara fria com injeção de gás através do bico oferece o ponto de entrada mais acessível para tiragens pequenas e médias, com menor investimento inicial. A câmara quente com pinos de gás dedicados oferece a mais alta eficiência, automação e qualidade de peças para produção em massa, justificando o custo inicial mais alto por meio de economias operacionais de longo prazo.
A compreensão desses princípios permite que os fabricantes selecionem a combinação ideal de parâmetros de processo, design de ferramentas e recursos estruturais para produzir suportes mais leves, mais fortes e mais esteticamente agradáveis do que nunca.
