As carcaças dos sensores eletrônicos exigem uma combinação equilibrada de clareza óptica, resistência estrutural e consistência dimensional precisa. Hoje compartilhamos nosso projeto completo de molde de injeção para o BA Alpha Box, um gabinete MABS transparente de três peças amplamente utilizado para módulos eletrônicos compactos e conjuntos de sensores.

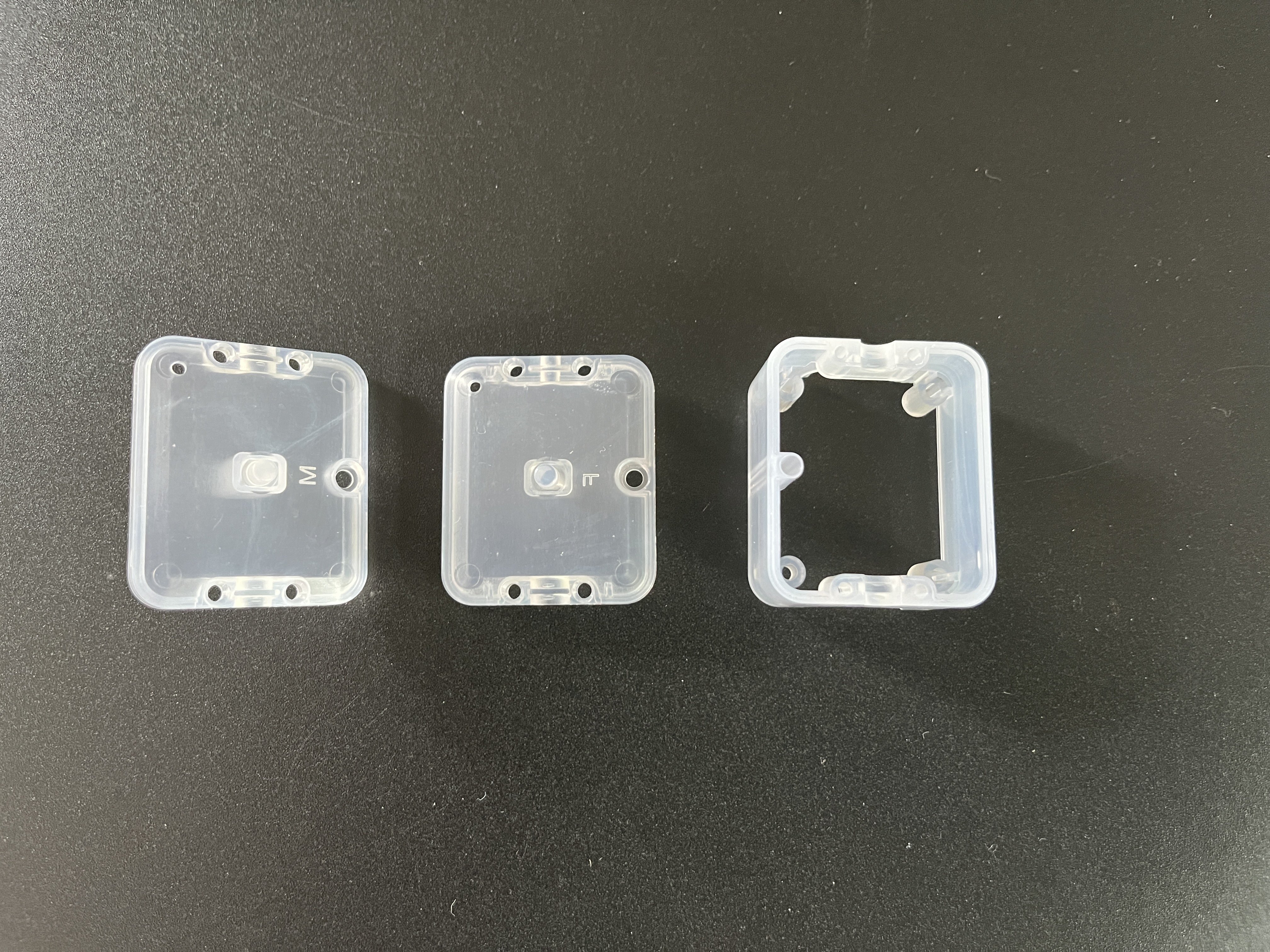

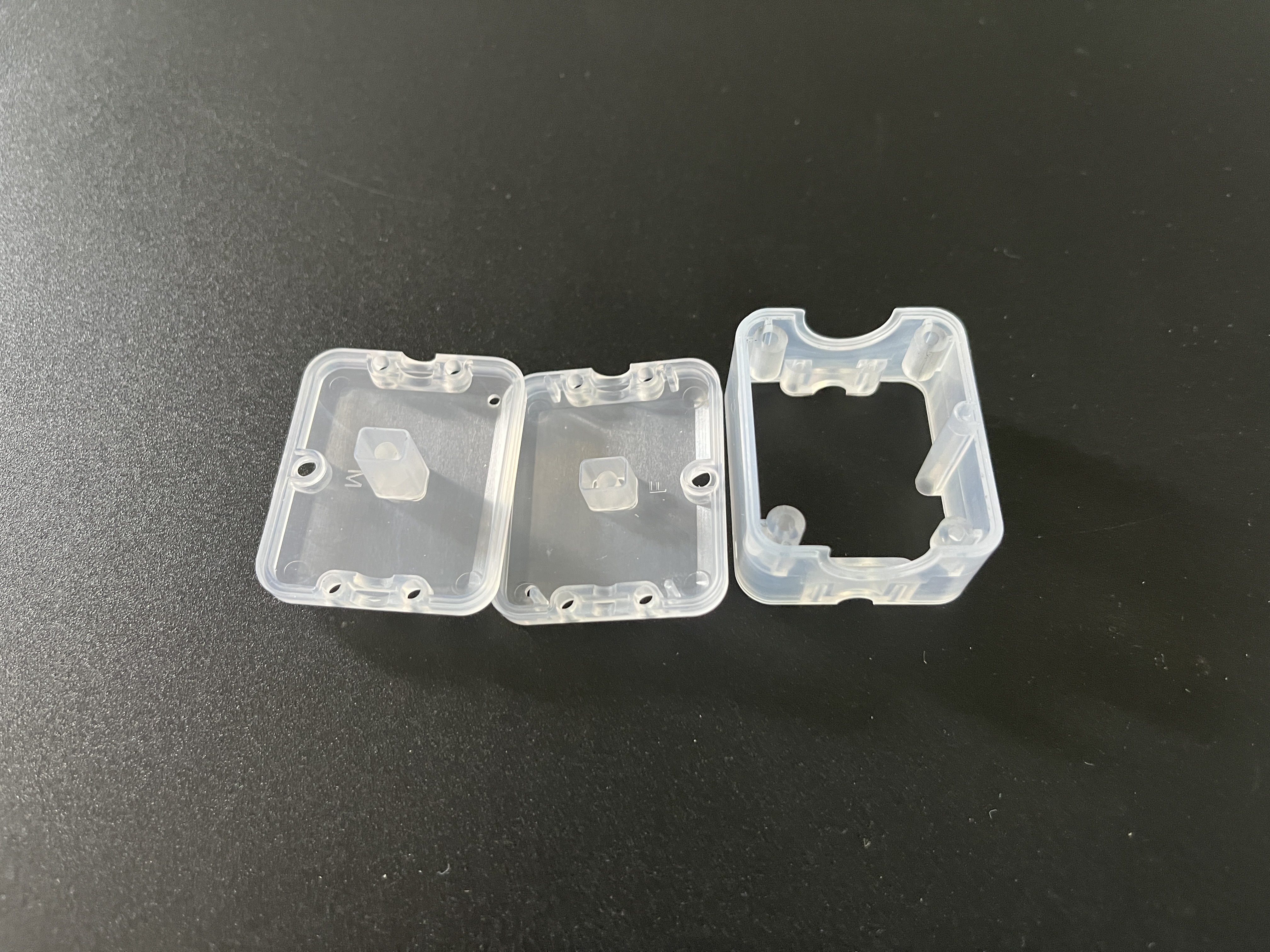

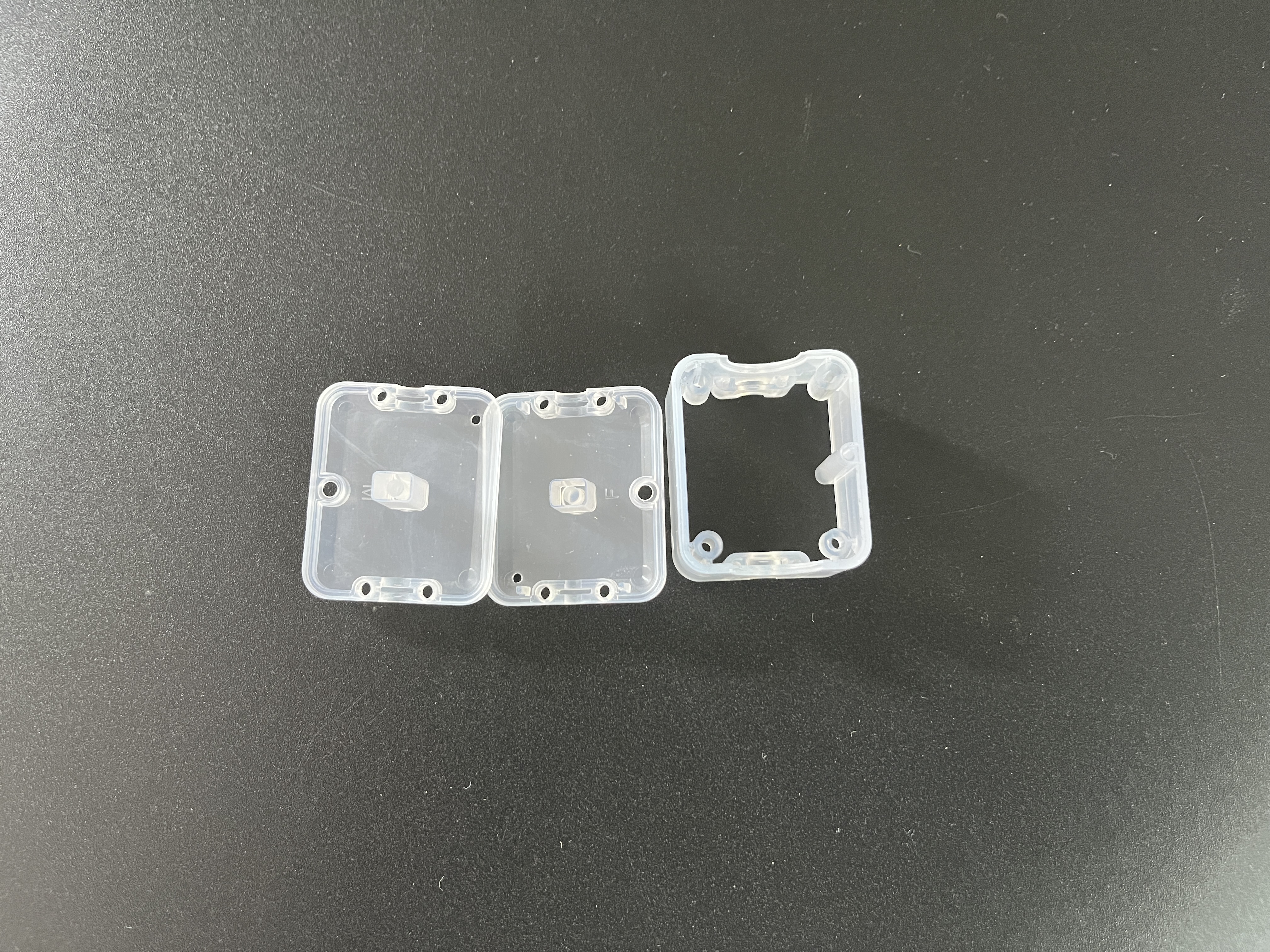

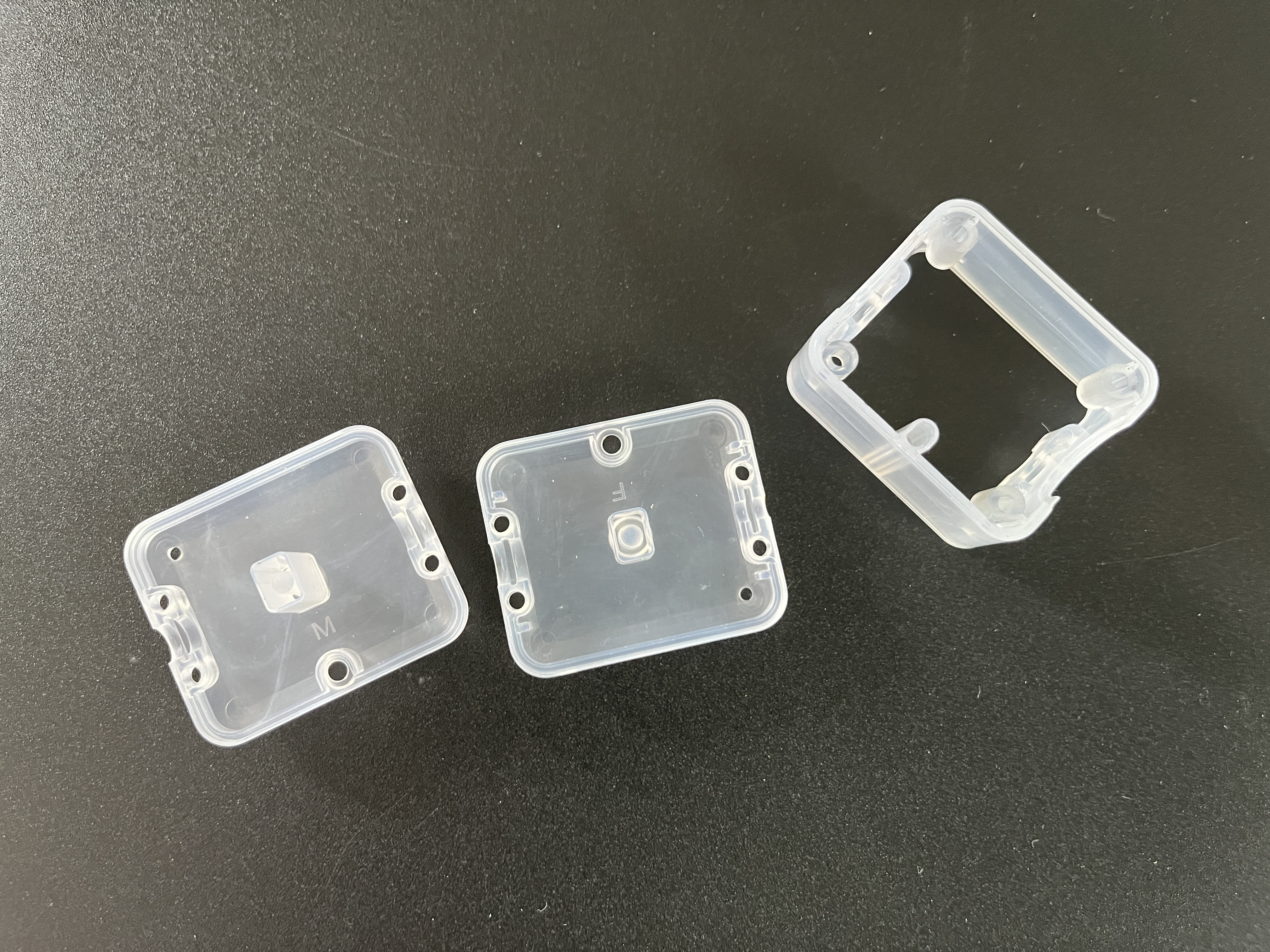

A BA Alpha Box consiste em três componentes separados: tampa superior, tampa intermediária e moldura inferior. Todas as peças são projetadas para se encaixarem, formando uma caixa protetora completa para placas de circuito interno. O material transparente permite que os engenheiros inspecionem visualmente os componentes sem desmontar a unidade, uma vantagem crítica para sensores e aplicações eletrônicas de baixa tensão.
Selecionamos o MABS como material de produção para este projeto. O ABS modificado oferece excelente transmissão de luz, mantendo maior resistência ao impacto do que o ABS transparente padrão. A taxa de encolhimento do material é definida em 0,5%, o que consideramos totalmente durante o projeto do molde para evitar empenamento, lacunas irregulares e falhas de montagem após a moldagem.
Destaques técnicos do molde
-
Layout de múltiplas cavidades
Adotamos uma configuração de múltiplas cavidades 2+1+1+1+1+1, permitindo a moldagem simultânea de todos os 3 componentes da carcaça em um ciclo de produção. Este layout otimiza a eficiência do ciclo e equilibra as taxas de produção para montagem.
-
Porta Submarina (Sub Gate) / Projeto de Sprue Grande
O molde usa porta submarina de grande canal. A comporta se separa automaticamente das peças acabadas durante a ejeção, deixando marcas visíveis mínimas na superfície transparente. Isso elimina o corte manual da porta e protege a aparência de alto brilho dos produtos de plástico transparente.
-
Seleção estratégica de aço para moldes
Aço Cavitário (Molde Frontal): NAK80
NAK80 oferece excelente capacidade de polimento, permitindo-nos obter o acabamento espelhado de alto brilho necessário para MABS transparentes para reduzir o embaçamento e melhorar a transmissão de luz.
Aço do núcleo (molde traseiro): Aço pré-endurecido HRC 37–43
O núcleo interno não visível adota aço pré-endurecido econômico, atendendo aos requisitos estruturais e ao mesmo tempo controlando o investimento geral no molde.
Padrão completo de polimento de molde
As superfícies da cavidade e do núcleo recebem tratamento de polimento profissional. O acabamento superficial adequado ajuda a evitar marcas de fluxo, turvação e defeitos de moldagem visíveis, comuns em peças plásticas transparentes.
Desafios e soluções de moldagem
O MABS transparente é sensível à umidade e aos parâmetros de injeção instáveis. Para evitar riscos prateados, bolhas de ar e linhas de fluxo:
Procedimento rigoroso de secagem de matéria-prima antes da produção
Temperatura controlada do molde entre 60°C – 80°C
Velocidade de injeção e pressão de retenção otimizadas para estabilizar o fluxo de fusão
Aplicação e Personalização
Este invólucro transparente atende pequenos sensores, módulos Bluetooth e conjuntos eletrônicos compactos. Oferecemos serviços de moldes de injeção totalmente personalizados: dimensões personalizadas, opções de materiais (PC, PMMA, MABS), textura de superfície, tipo de porta e layout de múltiplas cavidades de acordo com desenhos ou amostras do cliente.
Se você estiver procurando um fabricante confiável de moldes de injeção para caixas eletrônicas de plástico transparente, sinta-se à vontade para nos contatar para cotação de moldes e suporte técnico.
