23048
YIXUN mold
8480419090

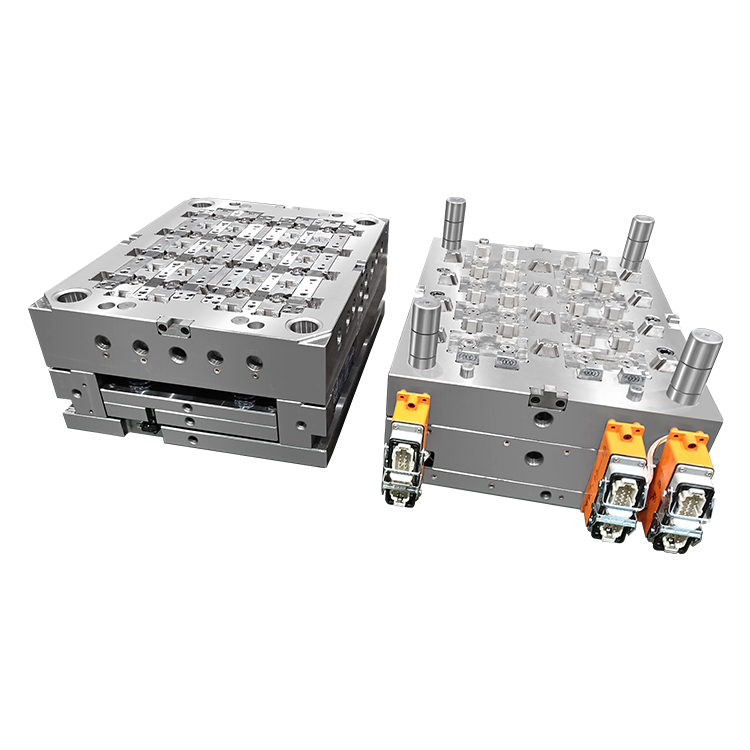

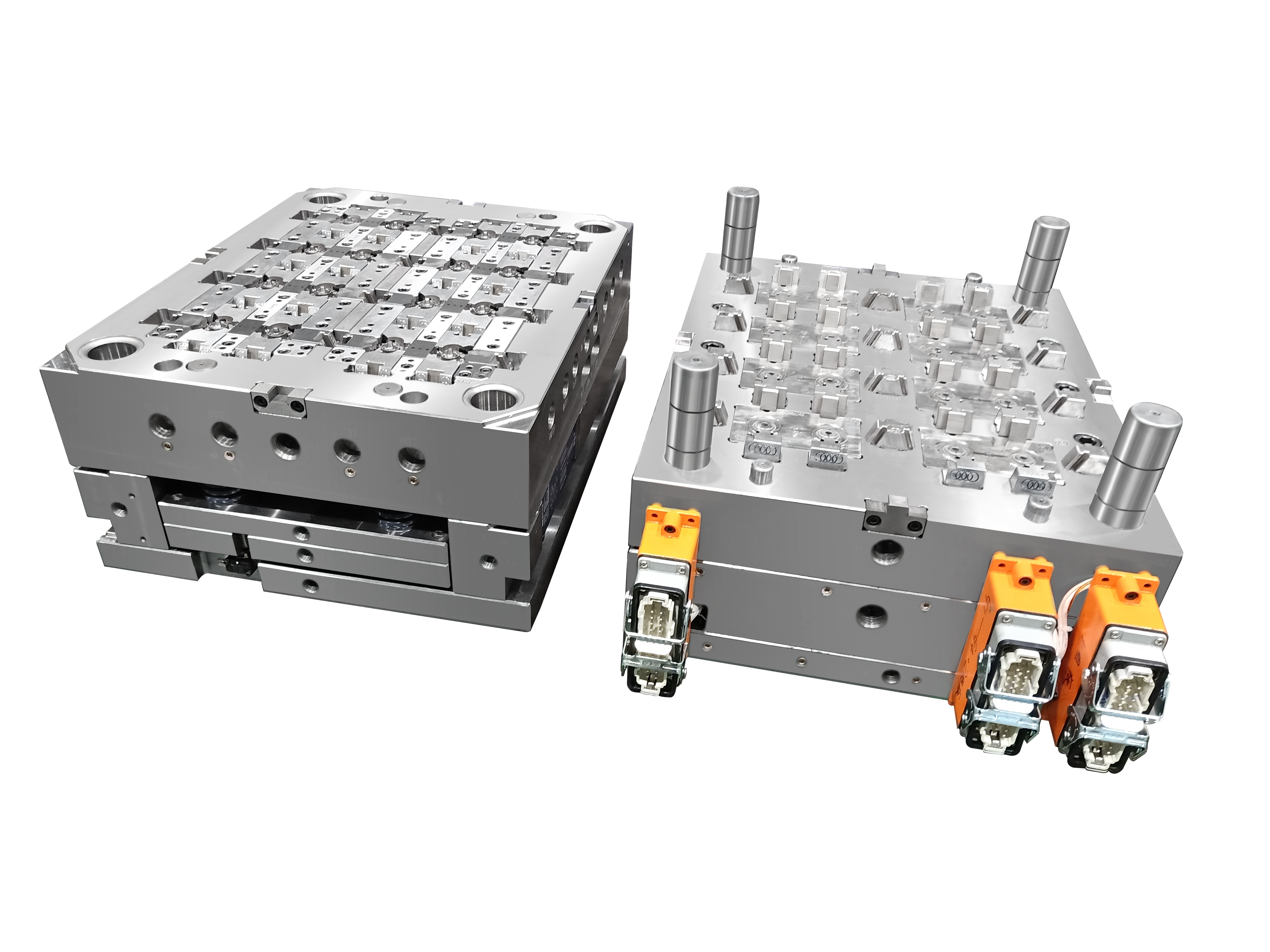

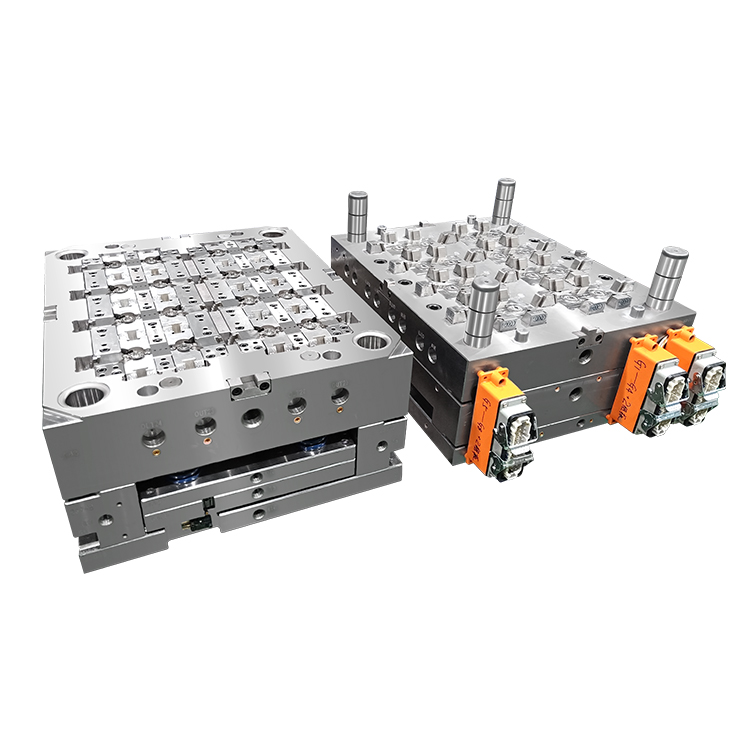

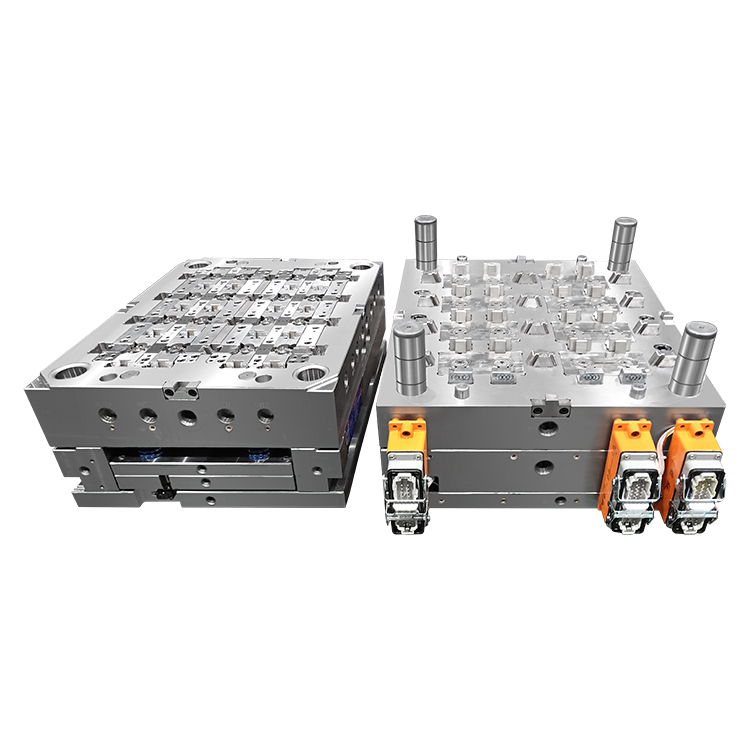

Este molde de injeção de alta eficiência com 16 cavidades foi desenvolvido especificamente para a produção em massa de peças anulares de PC (policarbonato) de precisão, apresentando estruturas de localização de encaixe lateral integradas. Projetado para superar os desafios comuns de desequilíbrio de múltiplas cavidades, acabamento superficial cosmético e liberação de cortes inferiores, esta solução de molde oferece consistência de peças excepcional, eficiência de ciclo e longevidade operacional para aplicações exigentes no setor automotivo, eletrônico e de bens de consumo.
| Especificação de recurso | /benefício |
|---|---|
| Arquitetura Multi-Cavidades | 16 cavidades com sistema de corredor tipo H naturalmente balanceado. Garante caminhos de fluxo de fusão idênticos e distribuição de pressão em todas as cavidades, minimizando empenamentos e desvios dimensionais (tolerância de ±0,02 mm). |
| Estratégia de Polimento Parcial | Acabamento de superfície específico da zona: SPI A1 de alto brilho (Ra 12-25nm) em áreas de aparência cosmética para clareza óptica premium, enquanto mantém um Ra controlado de 0,4~0,8µm em superfícies críticas de fluxo selecionadas para otimizar a mobilidade do fundido de PC e reduzir a pressão de injeção. |
| Sistema de localização lateral Snap-Fit | Mecanismo deslizante robusto (puxar o núcleo lateral) acionado por pinos angulares de precisão. Libera de forma confiável cortes internos/externos dos recursos de encaixe com zero marcas de arrasto, garantindo montagem de peças segura e consistente em operações posteriores. |
| Rede de resfriamento avançada | Canais de resfriamento conformados roteados independentemente para cada conjunto de cavidades, alcançando distribuição uniforme de temperatura (ΔT ≤ 3°C) . Reduz o tempo de ciclo em 15–20%, eliminando marcas de afundamento e tensões internas. |
| Aço para ferramentas de alto desempenho | Fabricado em aço S136 / H13 importado premium com revestimento antidesgaste PVD/DLC. Oferece excepcional resistência à corrosão, resistência ao desgaste e uma vida útil superior a 2 milhões de disparos para materiais de PC. |
Projetado para Reologia Especial de PC
O PC é conhecido por sua alta viscosidade e sensibilidade à taxa de cisalhamento. Nosso molde incorpora simulação de fluxo de engenharia auxiliada por computador (CAE) para otimizar locais de comportas (portas pontuais ou de borda) e diâmetros de canais, evitando hesitação de fluxo, marcas de queimadura e defeitos de jateamento comuns em geometrias anulares de paredes finas.
Liberação de corte inferior sem defeitos
As áreas laterais de encaixe rápido são frequentemente o ponto mais fraco durante a desmoldagem. Nosso design patenteado do controle deslizante apresenta uma assistência de ejeção em ângulo, que garante uma sequência de liberação suave e sem atrito, protegendo as finas nervuras de localização contra fraturas ou deformações, mesmo após centenas de milhares de ciclos.
Polimento localizado para excelência funcional e estética
Em vez de aplicar acabamento espelhado uniforme (o que pode realmente dificultar o fluxo do PC), nossa estratégia de polimento duplo melhora a moldabilidade e a estética. O resultado: um anel externo de alto brilho com transparência cristalina, combinado com um acabamento funcional fosco nos pontos de contato de encaixe para melhor aderência e resistência ao desgaste.
Manutenção inteligente e intercambialidade
Todos os pinos macho e inserções de cavidade são modulares e intercambiáveis, permitindo reparo ou substituição rápida sem desmontar toda a base do molde, reduzindo significativamente o tempo de inatividade e os custos de manutenção.
| Valor | do parâmetro |
|---|---|
| Tipo de molde | Câmara fria/quente de 16 cavidades (personalizável) |
| Compatibilidade de materiais | PC, PC/ABS e outros termoplásticos de engenharia |
| Padrão de base de molde | LKM / HASCO / DME (ou personalizado) |
| Tratamento de superfície | Polimento espelhado parcial + revestimento antiaderente |
| Sistema de ejeção | Pinos ejetores combinados + elevadores assistidos por controle deslizante |
| Máx. Força de fixação necessária | 180–250T (dependendo da área de projeção da peça) |
| Tempo de ciclo | Otimizado para ≤ 18-22 segundos (dependendo da espessura da peça) |
| Garantia | 1 ano ou 1 milhão de doses (o que ocorrer primeiro) |
Este molde é ideal para produzir componentes anulares de precisão com recursos de travamento lateral, como:
Anéis de sensores internos/externos automotivos
Caixas de dispositivos vestíveis eletrônicos
Anéis conectores de dispositivos médicos
Mostradores rotativos e molduras para eletrodomésticos
Capacidade CAE interna: Análise completa do Moldflow para validar o enchimento, embalagem e resfriamento antes do corte do aço.
Usinagem de precisão: CNC de 5 eixos, eletroerosão a fio e fresamento de alta velocidade para tolerâncias em nível de mícron.
Controle de qualidade rigoroso: Cada cavidade é inspecionada individualmente com CMM e comparadores ópticos para garantir a consistência cavidade a cavidade.
Experiência de exportação global: em conformidade com os padrões RoHS da UE, REACH e FDA dos EUA para indústrias regulamentadas.
Pronto para ampliar sua produção de peças anulares com uma solução confiável de moldagem de alta cavidade?
Entre em contato com nossa equipe de engenharia com seu arquivo CAD 3D e especificações de material, e forneceremos um relatório DFM (Design for Manufacturability) completo e custos otimizados em 48 horas.
