| Recurso | Detalhes técnicos | Benefícios principais |
|---|---|---|

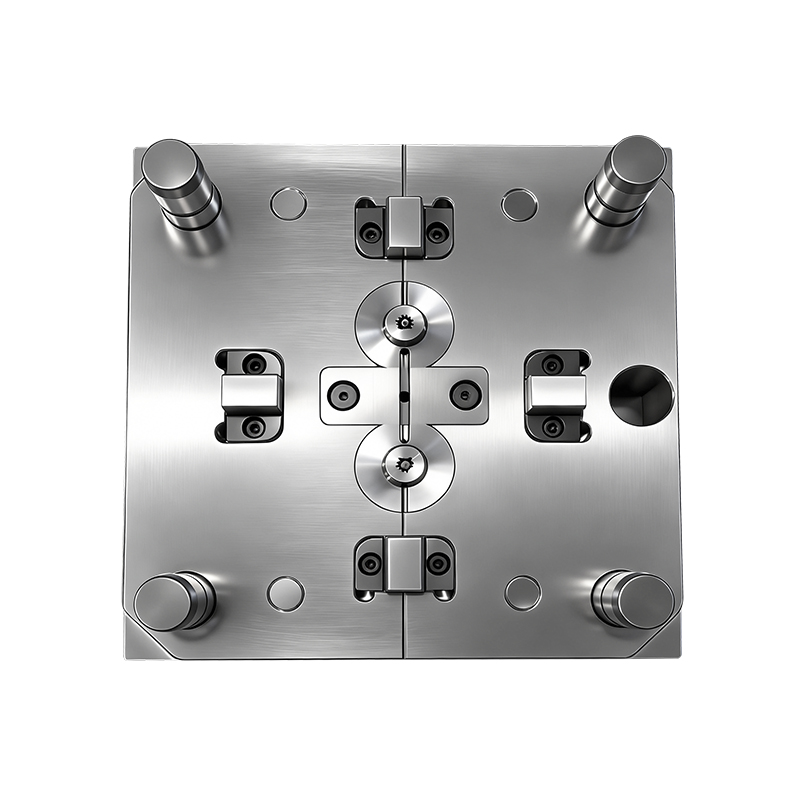

| Estrutura do molde de precisão | Design de múltiplas cavidades (2 cavidades padrão, personalizáveis), superfície de estação dupla/separação dupla; mecanismo de desparafusamento integrado e sistema hidráulico de extração do núcleo para desmoldagem de engrenagens | Garante nenhum dano aos dentes da engrenagem durante a desmoldagem; permite produção em massa de alta eficiência, reduzindo o custo por unidade |
| Controle de perfil dentário de ultraprecisão | Cavidades de molde usinadas por EDM e CNC de alta precisão; tolerância de perfil dentário até DIN 5-7 (ISO 1328); compensação de contração projetada com base nas características do material | As engrenagens acabadas alcançam engates suaves, folga mínima (<0,02 mm) e transmissão de baixo ruído |

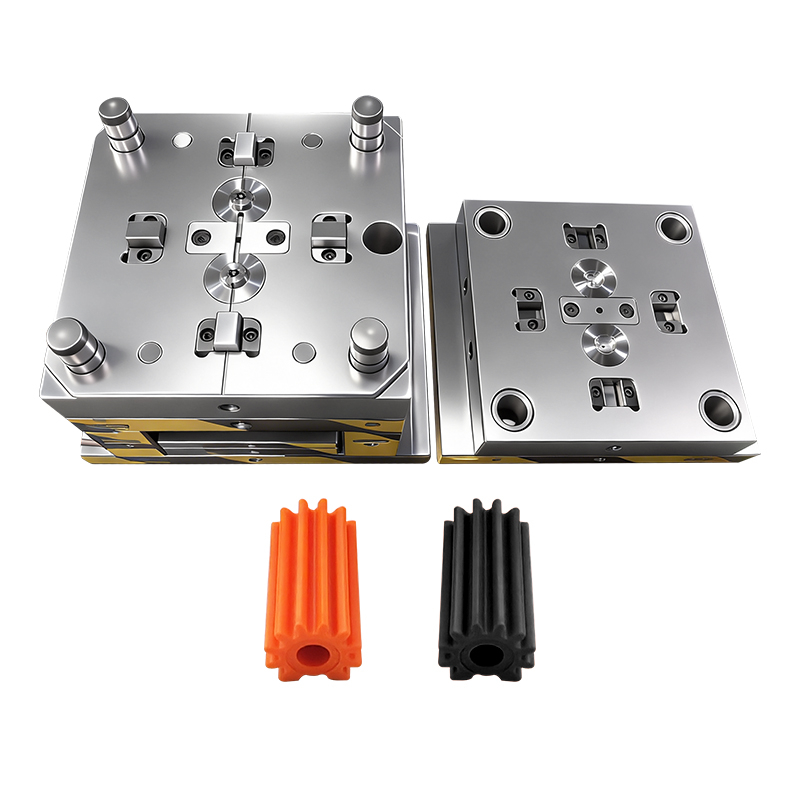

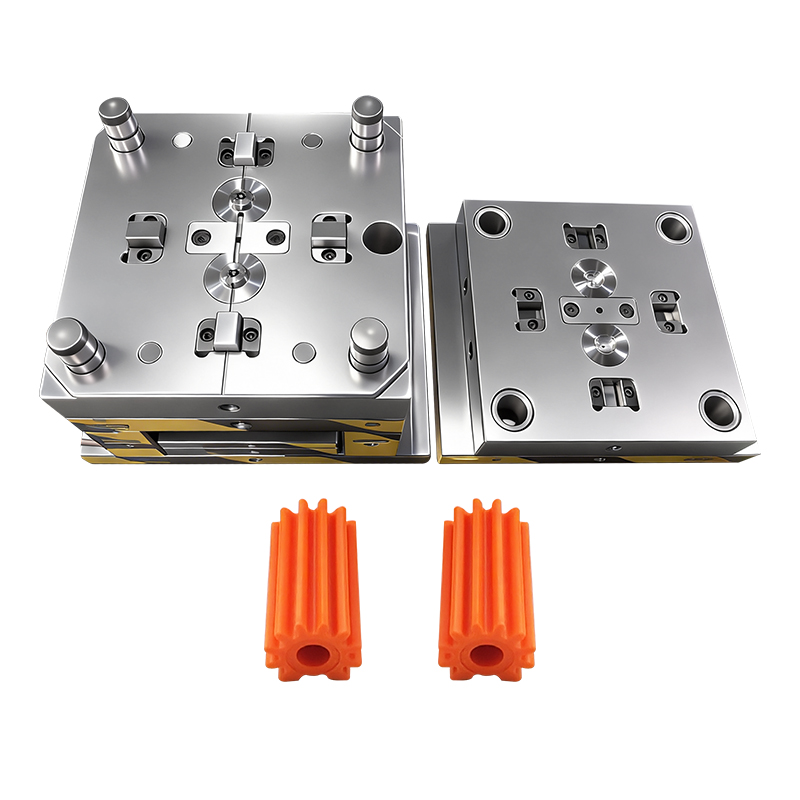

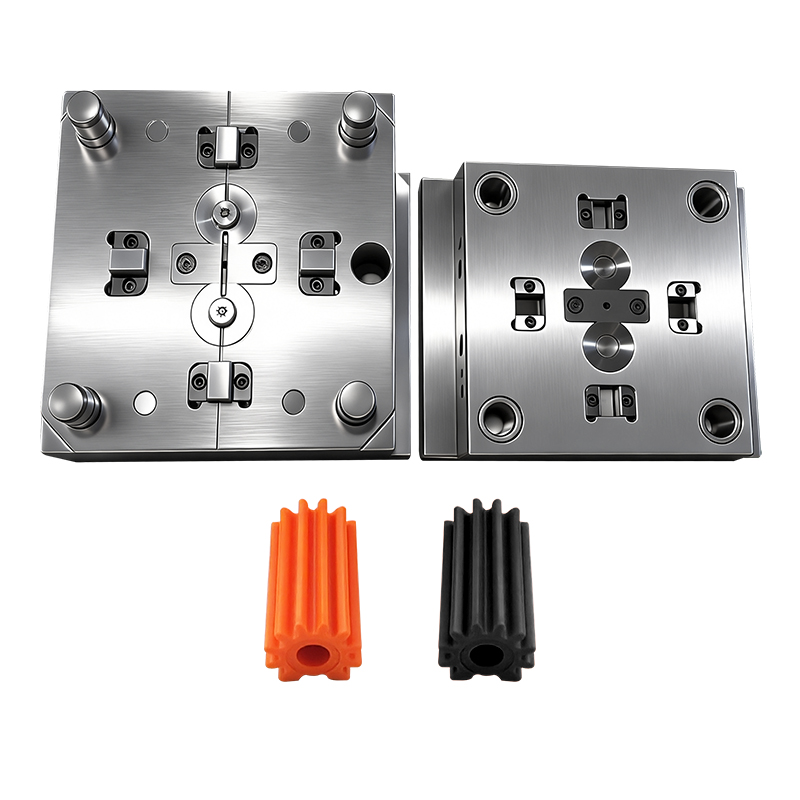

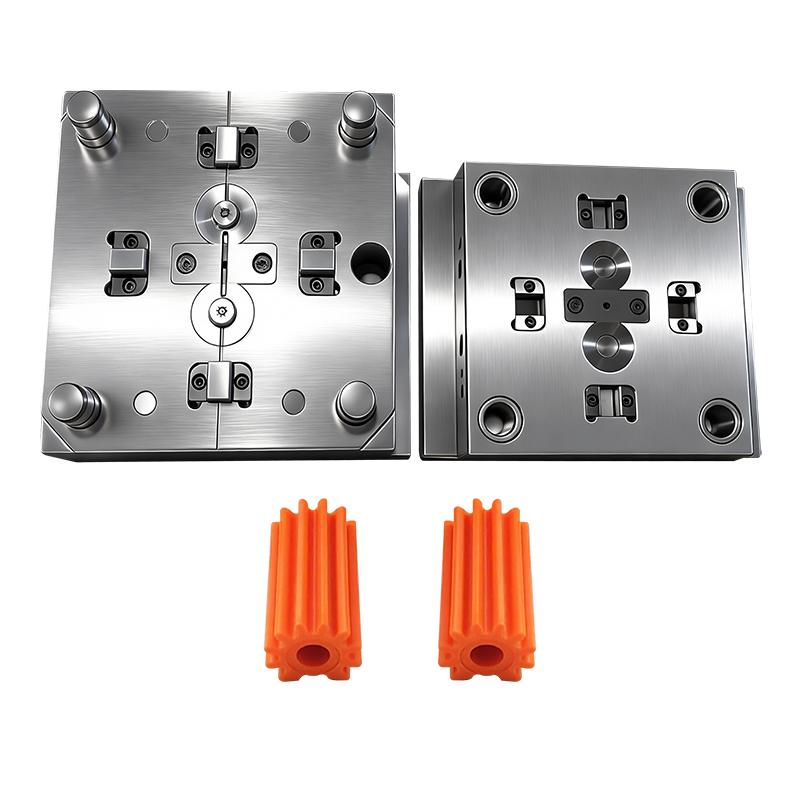

| Engrenagens com acabamento em duas cores | Laranja: PA66+GF (nylon reforçado com fibra de vidro); Preto: POM (acetal) ou PA retardador de chama; moldagem por injeção de peça única com nervuras de reforço integradas | Engrenagens laranja: alta resistência e resistência ao desgaste para cenários de carga pesada; Engrenagens pretas: autolubrificantes para operação em alta velocidade e baixo ruído |
| Construção de molde durável | Cavidade/núcleo: aço temperado H13/SKD61 (tratado termicamente até HRC 52-56); Base do molde: S50C; polimento espelhado (Ra ≤ 0,2 μm) para superfícies de cavidades | Vida útil do molde de até mais de 500.000 ciclos; resistente a alta pressão e alta temperatura durante a moldagem por injeção |
| Solução completa | Serviços integrados: projeto de moldes, usinagem de precisão, testes de moldes, injeção de engrenagens acabadas e inspeção de qualidade | Simplifica a cadeia de fornecimento, reduz o tempo de entrega e garante qualidade consistente entre o molde e os produtos acabados |
| Parâmetro | Especificações do molde | Especificações de equipamento acabado | Opções personalizadas |
|---|---|---|---|
| Tipo | Molde de injeção multicavidade para engrenagens retas | Engrenagens de plástico (dentes internos/externos) | Engrenagens helicoidais/cônicas/sem-fim; Molde de injeção 2K |
| Contagem de cavidades | 2 cavidades (padrão) | Contagem correspondente de cavidades de molde | 4-16 cavidades para produção de alto volume |
| Material | Cavidade/núcleo: H13/SKD61; Base do molde: S50C | Laranja: PA66+GF; Preto: POM/PA retardador de chama | PEEK, PPS, plásticos de uso médico |
| Tolerância | Tolerância de cavidade: ±0,005mm | Perfil do dente: DIN 5-7; Dimensão total: ± 0,02 mm | Tolerância personalizada para aplicações de ultraprecisão |
| Acabamento superficial | Polimento de espelho (Ra ≤ 0,2μm) | Acabamento fosco/texturizado; bordas dos dentes rebarbadas | Acabamento brilhante, marcação a laser, texturas personalizadas |
| Tempo de ciclo | 30-45 segundos por ciclo | Consistente com o tempo de ciclo do molde | Otimizado para 25 a 35 segundos para execuções de alto volume |
| Certificações | ISO 9001, RoHS | ISO 9001, RoHS, REACH | FDA, USP Classe VI (para aplicações médicas) |
Indústria automotiva : reguladores de janela, motores de ajuste de assento, engrenagens de redução de motor de limpador, componentes de sopradores HVAC e peças auxiliares de trem de força EV
Ferramentas elétricas : Engrenagens de transmissão para furadeiras elétricas, rebarbadoras e chaves de fenda sem fio
Smart Home & Consumer Electronics : Engrenagens para aspiradores robóticos, cortinas elétricas, mecanismos de ajuste de lentes de câmeras e pequenos eletrodomésticos
Automação Industrial : Pequenas engrenagens de servomotores, componentes principais de redutores, peças de transmissão de sistemas de transporte e engrenagens de robôs pick-and-place
Dispositivos Médicos : Engrenagens de precisão para equipamentos de diagnóstico, bombas de infusão e sistemas de automação de laboratório (disponíveis em materiais de nível médico)
Projeto e engenharia de moldes : projeto CAD/CAM 3D com análise de fluxo de molde (CAE) para otimizar o layout da cavidade, sistema de resfriamento e mecanismo de desmoldagem; simulação do perfil do dente da engrenagem para garantir o desempenho da malha.
Usinagem de precisão : Fresamento CNC de alta velocidade, eletroerosão a fio e afundamento EDM para usinagem de cavidade/núcleo de molde; moagem e polimento de precisão para obter acabamento superficial espelhado e tolerâncias restritas.
Moldagem por injeção : Máquinas de moldagem por injeção servoacionadas com controle de circuito fechado para dosagem e pressão consistentes de material; sistemas automatizados de alimentação e ejeção para minimizar o erro humano.
Molde: Inspeção CMM (Máquina de Medição por Coordenadas) para precisão da cavidade e exatidão dimensional.
Engrenagens Acabadas: Máquina de medição de engrenagens para verificar o perfil do dente, passo e folga; testes de tração e testes de desgaste para garantir o desempenho do material.
Rastreabilidade : Rastreabilidade completa do lote de materiais, produção de moldes e injeção de engrenagens acabadas, fornecendo documentação completa de qualidade para os clientes.
Personalização do molde : ajuste da contagem de cavidades (2-16 cavidades), personalização do tipo de engrenagem (esporão, helicoidal, chanfro), otimização do mecanismo de desaparafusamento/puxação do núcleo e atualização do material do molde.
Personalização da engrenagem acabada : tamanho da engrenagem (módulo 0,2-3,0), contagem de dentes, seleção de material, personalização de cores, acabamento superficial e design estrutural integrado (nervuras de reforço, furos de montagem).
Personalização de Processos : Moldagem por inserção (cubos/eixos metálicos), sobremoldagem para componentes híbridos e serviços de pós-processamento (marcação a laser, rebarbação de precisão).
Experiência em precisão : Décadas de experiência no projeto e fabricação de moldes de engrenagens de precisão, com precisão de perfil de dente de até nível DIN 5, garantindo transmissão de energia suave e eficiente.
Serviço completo : desde o projeto de moldes, usinagem e testes até a injeção de engrenagens acabadas, simplificamos sua cadeia de suprimentos, reduzimos custos de comunicação e encurtamos os prazos de entrega.
Eficiência de custos : O design de moldes com múltiplas cavidades e as linhas de produção automatizadas reduzem os custos por unidade, enquanto materiais e mão de obra de alta qualidade prolongam a vida útil do produto, reduzindo os custos de manutenção a longo prazo.
Conformidade Global : Nossos produtos atendem ISO 9001, RoHS, adequados para mercados globais, incluindo Europa, América e Sudeste Asiático.
Suporte em escala total : Nossa equipe profissional de engenharia fornece suporte técnico 24 horas por dia, 7 dias por semana, desde a consulta inicial do projeto até a manutenção pós-venda do molde e fornecimento de peças de reposição.
