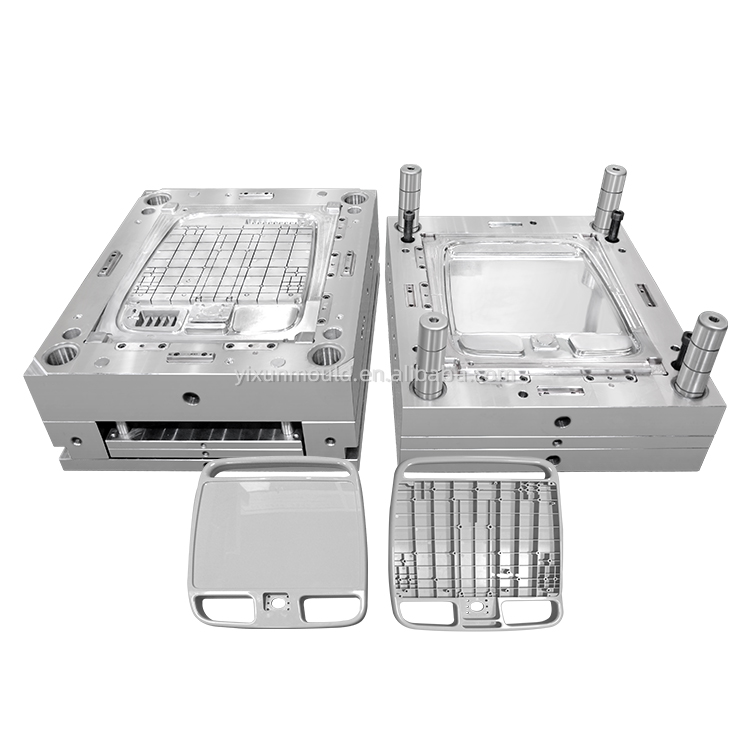

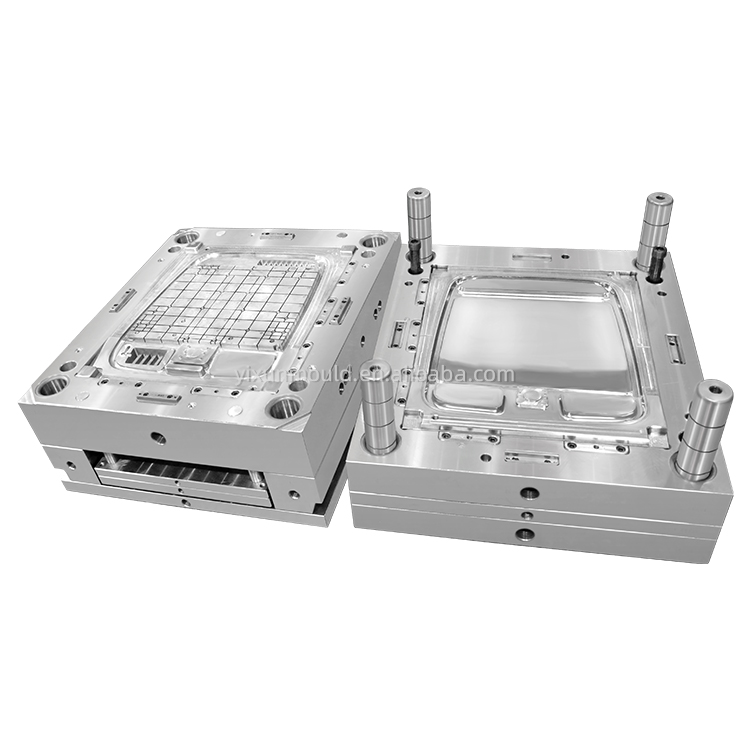

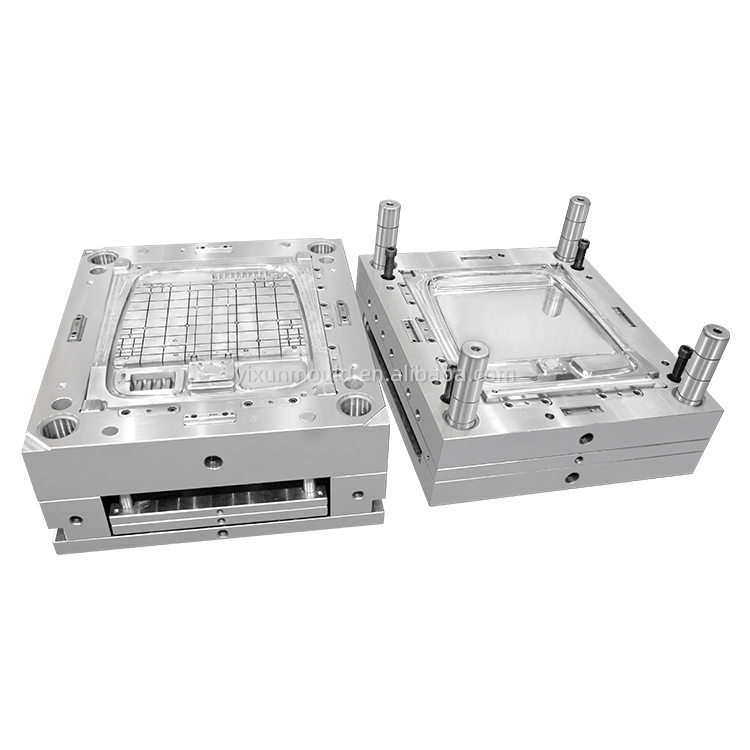

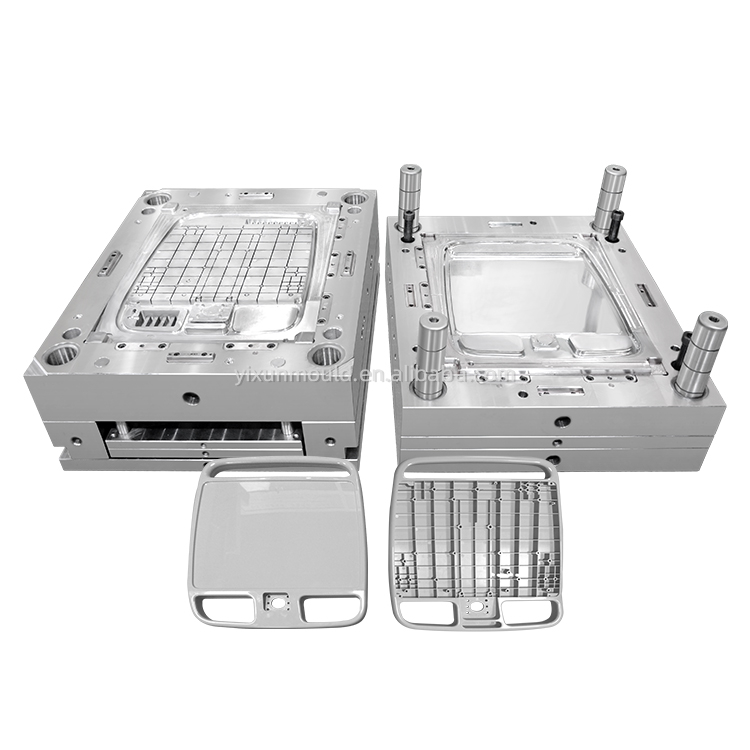

Molde de injeção de múltiplas cavidades para peças assistidas por gás: soluções mais leves, mais fortes e econômicas

A moldagem por injeção assistida por gás (GAIM) representa a vanguarda da tecnologia de fabricação de plástico. Este processo inovador injeta gás nitrogênio pressurizado no plástico fundido durante a fase de injeção, criando canais ocos dentro de peças de seção espessa. O resultado? Produtos que são mais leves, mais fortes, mais estáveis ​​dimensionalmente e completamente livres de marcas de afundamento - tudo isso reduzindo o uso de material e os custos de produção.

---

Como funciona a moldagem por injeção assistida por gás

O processo de precisão em quatro etapas

1. Injeção Parcial de Polímero

• 70-95% do plástico necessário é injetado na cavidade do molde

• O volume de injeção calculado com precisão garante a formação ideal do canal de gás

2. Injeção de gás nitrogênio

• O gás nitrogênio de alta pressão (normalmente 100-300 bar) é introduzido através de pinos ou bicos de gás especiais

• O gás segue o caminho de menor resistência através de seções mais espessas

3. Embalagem e retenção de gás

• A pressão do gás embala o plástico contra as superfícies do molde, eliminando marcas de afundamento

• Canais internos de gás se formam à medida que o gás atravessa o núcleo fundido

4. Ventilação de gás e ejeção de peças

• O gás é ventilado e reciclado através do sistema

• A peça acabada com estrutura interna oca é ejetada

---

Principais vantagens em relação à moldagem por injeção convencional

Superioridade Estrutural

• Redução de peso de até 40% sem sacrificar a força

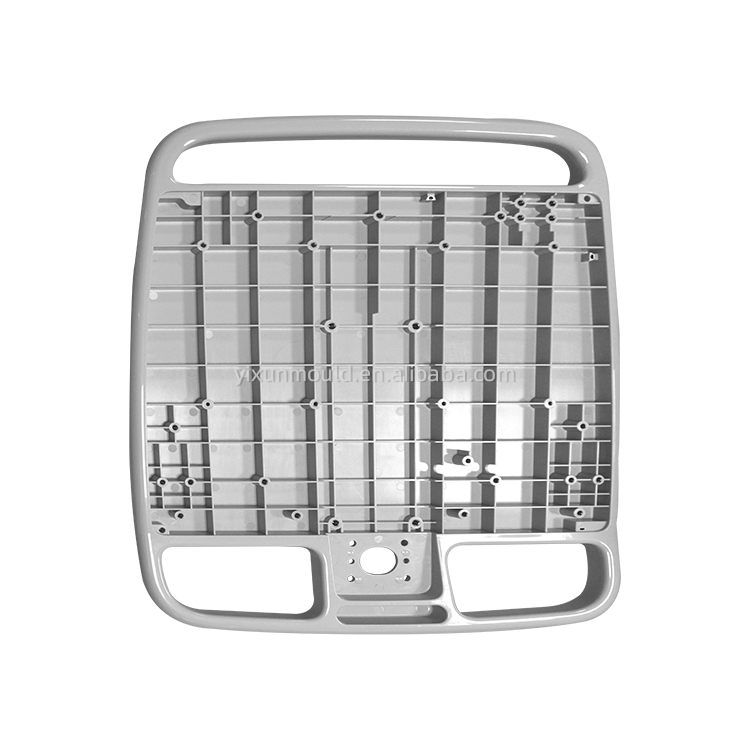

• Nervuras e ressaltos ocos mantêm a integridade estrutural enquanto minimizam o uso de material

• Melhor relação rigidez/peso para aplicações de suporte de carga

Qualidade de superfície perfeita

• Zero marcas de afundamento em superfícies visíveis, mesmo atrás de costelas grossas

• Empenamento reduzido devido ao resfriamento uniforme e menores tensões residuais

• Excelente acabamento superficial pronto para pintura, galvanização ou uso direto

Benefícios de custo e eficiência

• Economia de material de 20 a 35% em comparação com peças sólidas

• Requisitos de pressão de injeção mais baixos reduzem o desgaste da máquina

• Tempos de ciclo mais curtos através do resfriamento mais rápido de seções ocas

• É necessária uma tonelagem de fixação reduzida, permitindo o uso de máquinas menores

Liberdade de design

• Seções mais espessas são possíveis sem comprometer a qualidade

• Estruturas integradas substituem vários componentes montados

• Geometrias complexas com diferentes espessuras de parede alcançáveis

---

Nossas capacidades técnicas e especificações

Controle de Processo de Precisão

• Sistemas avançados de controle de gás: tecnologia Cinpres/injeção de gás com precisão de pressão de ±0,5 bar

• Monitoramento em tempo real: monitoramento contínuo da pressão, volume e tempo de injeção do gás

• Injeção de gás multiponto: Para peças com comprimento superior a 800 mm ou com geometrias complexas

• Recuperação de gás em circuito fechado: reciclagem de mais de 95% de nitrogênio para eficiência de custos e sustentabilidade ambiental

Experiência em material

Suporte de design e engenharia

• Análise DFM: Projeto em estágio inicial para avaliação de capacidade de fabricação

• Simulação Moldflow: Previsão e otimização avançada de penetração de gás

• Projeto do canal de gás: posicionamento e dimensionamento ideais para distribuição uniforme do material

• Desenvolvimento de Protótipos: Protótipos funcionais para testes e validação

---

Aplicações industriais e estudos de caso

Componentes automotivos

• Vigas transversais do painel: 35% de redução de peso em relação ao aço, pontos de montagem integrados

• Maçanetas e apoios de braços: Superfícies Classe A com estrutura interna reforçada

• Suportes Frontais: Peso reduzido com desempenho de impacto mantido

• Estudo de caso: O acabamento do pilar A automotivo foi reduzido de 1,2 kg para 0,78 kg, melhorando a rigidez em 15%

Móveis e eletrodomésticos

• Bases para cadeiras de escritório: construção em peça única substituindo vários componentes metálicos

• Estruturas de TV e monitor: molduras finas e elegantes com seções estruturais espessas

• Alças do aparelho: Design ergonômico sem marcas de afundamento ou empenamento

• Estudo de caso: A estrutura frontal da TV de 42' obteve 28% de economia de material e eliminou operações de endireitamento pós-moldagem

Produtos de consumo

• Carcaças da caixa de ferramentas: Resistentes a impactos com uso reduzido de material

• Estruturas de bagagem: componentes estruturais leves, mas duráveis

• Equipamento de recreação infantil: segurança aprimorada com superfícies lisas e bordas arredondadas

Equipamentos Industriais

• Carcaças de máquinas: Painéis grandes com saliências de montagem integradas

• Componentes para manuseio de materiais: peças leves para melhor ergonomia

• Gabinetes e tampas: Estabilidade dimensional em condições variáveis ​​de temperatura

---

Garantia de Qualidade e Padrões

Protocolos de teste abrangentes

• Integridade Estrutural: Testes de pressão de canais de gás, testes de carga de seções críticas

• Precisão dimensional: verificação CMM de todas as tolerâncias críticas (padrão de ± 0,15 mm, precisão de ± 0,05 mm)

• Qualidade da Superfície: Varredura óptica para marcas de afundamento, medição de deformação em mesas de granito

• Verificação de materiais: testes FTIR, medições de densidade e validação de propriedades mecânicas

Certificações da Indústria

• IATF 16949: Conformidade do sistema de gestão da qualidade automotiva

• ISO 9001: Certificação do sistema de gestão da qualidade

• Rastreabilidade do Material: Documentação completa desde o lote de resina até a peça acabada

• Validação de Processo: Documentação IQ/OQ/PQ completa para aplicações médicas e automotivas

---

Processo de Desenvolvimento de Projeto

Fase 1: Consulta de Design (1-2 Semanas)

• Análise de requisitos e estudo de viabilidade

• Estimativa de custo inicial e avaliação de lead time

• Orientação para seleção de materiais

Fase 2: Engenharia e Simulação (2-3 semanas)

• Modelagem 3D e análise DFM

• Simulação de fluxo de molde e penetração de gás

• Projeto de molde com sistema integrado de injeção de gás

Fase 3: Prototipagem (3-4 semanas)

• Fabricação de molde de amostra

• Desenvolvimento de parâmetros de processo

• Entrega de protótipo funcional

Fase 4: Ferramentas de produção (6 a 8 semanas)

• Fabricação de moldes de produção

• Otimização e validação de processos

• Aprovação inicial da amostra

Fase 5: Produção em massa

• Monitoramento de produção dedicado

• Controle estatístico de processo

• Opções de entrega just-in-time

---

Por que escolher nossas soluções de moldagem assistida por gás?

Mais de 15 anos de experiência especializada

• Mais de 200 projetos bem-sucedidos de assistência a gás concluídos

• Experiência em vários setores, desde automotivo até eletrônicos de consumo

• Melhoria contínua de processos por meio de análise de dados

Pacote de serviços ponta a ponta

• Responsabilidade de fonte única, desde o design até a entrega

• Projeto e fabricação interna de moldes

• Operações secundárias completas (montagem, pintura, chapeamento)

• Gestão de estoque e sistemas Kanban

Vantagens Competitivas

• Eficiência de custos: custos mais baixos por peça através da otimização de materiais

• Liderança em Qualidade: Programas de zero defeitos com SPC abrangente

• Parceria Técnica: Abordagem colaborativa para otimização de design

• Suporte Global: Assistência técnica em todos os locais de fabricação

---

Solicite um orçamento ou consulta técnica

Informações necessárias para uma cotação precisa:

1. Arquivos de peça 3D (preferencialmente formato STEP, IGES ou X_T)

2. Requisitos de volume anual e cronograma do projeto

3. Especificações de materiais e requisitos de desempenho

4. Acabamento de superfície e padrões cosméticos

5. Ambiente de aplicação e condições de carga
