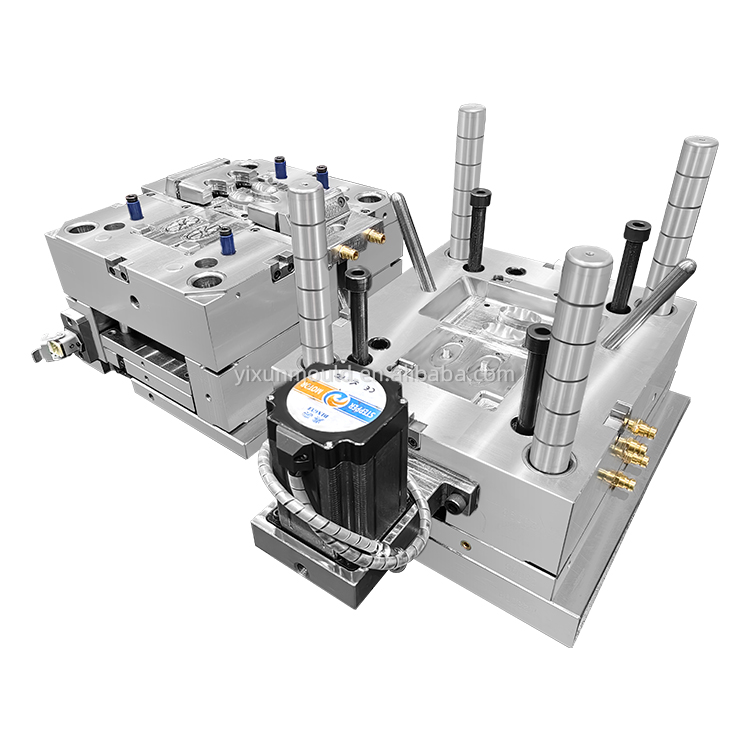

Molde de injeção de plástico de material PP várias cavidades

1. O que é uma superfície VDI?

VDI significa Verein Deutscher Ingenieure (Associação de Engenheiros Alemães). Esta organização criou um conjunto de padrões e, no mundo da fabricação de moldes, o VDI 3400 é o principal. É um padrão que define a qualidade e textura das superfícies plásticas moldadas.

Uma superfície VDI é uma superfície de aço texturizada em um molde (normalmente criado por EDM - Electro Discharge Machining) que produz um acabamento consistente, fosco ou granulado na peça plástica final. Não é um acabamento brilhante e polido.

Pense na superfície de um liquidificador de última geração, no painel de controle de uma máquina de lavar louça ou no interior de uma geladeira. Esse acabamento de toque suave, não reflexivo e levemente áspero é muitas vezes uma textura VDI.

VDI 3400 é uma escala, geralmente de VDI 0 (mais suave) a VDI 45 (mais áspero).

• VDI 0-15: Muito fino, acabamento quase acetinado. Difícil distinguir de um polidor de alta granulação.

• VDI 18-27: A gama mais comum para eletrodomésticos. Fornece um bom equilíbrio entre ocultação de impressões digitais, pequenos arranhões e linhas de fluxo.

• VDI 30-45: Grão mais grosso e pronunciado. Usado para uma sensação mais técnica ou 'aderente'.

2. Por que a superfície VDI é usada especificamente para eletrodomésticos?

Os fabricantes de eletrodomésticos escolhem texturas VDI por vários motivos críticos:

1. Consistência Estética: Proporciona acabamento fosco uniforme e antirreflexo, considerado de alta qualidade e moderno. Esconde o aspecto “plástico”.

2. Oculta defeitos de fabricação: Esta é uma enorme vantagem. As texturas VDI são excelentes para ocultar:

• Linhas de Fluxo: Linhas de solda onde o plástico fundido se encontra dentro do molde.

• Marcas de pia: ondulações causadas por resfriamento irregular.

• Marcas do pino ejetor: Pequenas manchas nos pinos que empurram a peça para fora.

• Gate Vestige: A pequena marca onde o plástico entrou na peça.

3. Oculta manchas durante o uso: Ele mascara com eficácia impressões digitais, pequenos arranhões e poeira, o que é crucial para produtos como geladeiras, micro-ondas e máquinas de lavar que são tocados com frequência.

4. Aderência aprimorada: uma superfície levemente texturizada é menos escorregadia do que uma superfície brilhante.

5. Identidade da marca: muitas marcas de eletrodomésticos têm um grau VDI específico (por exemplo, VDI 21 ou VDI 24) como parte de sua linguagem de design para garantir uma aparência consistente em suas linhas de produtos.

3. A parte do 'Molde': Como é feito um molde VDI?

Criar um molde com superfície VDI é um processo especializado. Não envolve polimento manual ou jato de areia para a textura final.

O método principal é Texturização EDM (Erosão por Faísca):

1. Preparação da base do molde: O núcleo do molde e a cavidade são primeiro usinados para obter um acabamento de altíssima qualidade (geralmente um polimento fino).

2. Eletrodo EDM: Um eletrodo especial é criado. A superfície deste eletrodo possui o inverso da textura VDI desejada.

3. Processo de Texturização: O eletrodo é pressionado contra o aço do molde em uma máquina EDM. Uma descarga elétrica controlada (faísca) corrói a superfície do aço, transferindo perfeitamente a textura do eletrodo para o molde.

4. Acabamento: Após a EDM, o molde poderá sofrer um leve polimento manual para remover quaisquer “caudas” microscópicas que sobraram das faíscas, mas isso deve ser feito com cuidado para não alterar a textura.

4. Principais considerações para projetar um molde VDI para eletrodomésticos

Quando um engenheiro projeta um molde destinado a uma superfície VDI, ele deve levar em consideração o seguinte:

• Ângulos de inclinação: Isso é crítico. Superfícies texturizadas criam mais atrito, dificultando a ejeção da peça do molde. Portanto, ângulos de inclinação significativamente maiores (1,5° a 3° ou mais por lado) são necessários em comparação com um molde polido (que pode precisar apenas de 0,5°). A tiragem insuficiente fará com que a peça 'arranhe' ou arranhe durante a ejeção, arruinando a textura e potencialmente danificando o molde.

• Linhas de partição: A textura tornará qualquer desalinhamento na linha de partição (onde as duas metades do molde se encontram) muito visível. É necessária extrema precisão na fabricação de moldes.

• Seleção de material: O material plástico é importante. Materiais como ABS, mistura ABS/PC e PP são muito comuns e aceitam bem texturas VDI. A textura também pode afetar a cor percebida do plástico.

• Custo: A texturização VDI adiciona um custo significativo ao molde. Os eletrodos EDM e o tempo da máquina são caros. No entanto, muitas vezes economiza dinheiro no longo prazo, reduzindo a taxa de rejeição devido a defeitos visíveis.

Resumo

Resumindo, um molde de superfície VDI para eletrodomésticos é uma ferramenta de precisão projetada para produzir peças plásticas com um acabamento específico, de alta qualidade e sem brilho, durável, atraente e funcionalmente superior para produtos domésticos de uso diário.
