Molde de injeção personalizado de plástico para moldagem de conector de infusão PEEK com várias cavidades

Molde de injeção de plástico para conexão de cateter: precisão para confiabilidade de nível médico

Visão geral do produto

Principais vantagens

1. Precisão e biocompatibilidade de nível médico

• Tolerância em nível de mícron: Precisão dimensional de ±0,002 mm para superfícies de vedação críticas e perfis de rosca (conformidade com luer lock com ISO 594-1/2), eliminando riscos de vazamento na transferência de fluidos.

• Materiais biocompatíveis: Otimizados para plásticos de grau médico (PP, PE, PEEK, TPU) e misturas de silicone – superfícies de molde tratadas com revestimentos não tóxicos e seguros para alimentos para evitar a contaminação do material.

• Compatibilidade com esterilidade: Design de cavidade suave e sem fendas (Ra ≤ 0,01 μm) para suportar esterilização por óxido de etileno (EO), radiação gama e autoclavagem sem degradação.

2. Durabilidade para produção médica de alto volume

• Aços para moldes premium: Núcleo/cavidade construídos com aço inoxidável S136H de grau médico (dureza HRC 56-60) e tratamento térmico a vácuo - resiste à corrosão de esterilizantes e mantém a precisão por 3 a 5 milhões de ciclos.

• Sistemas de resfriamento avançados: Canais de resfriamento em espiral personalizados com controle de temperatura de ± 0,5 ℃ para evitar empenamento de peças de conexão de paredes finas (espessura de parede tão baixa quanto 0,3 mm).

• Componentes resistentes ao desgaste: Pinos-guia endurecidos, pinos ejetores e comportas valvuladas para lidar com plásticos médicos abrasivos (por exemplo, PEEK reforçado) e reduzir o tempo de inatividade para manutenção.

3. Personalização para variantes de cateteres médicos

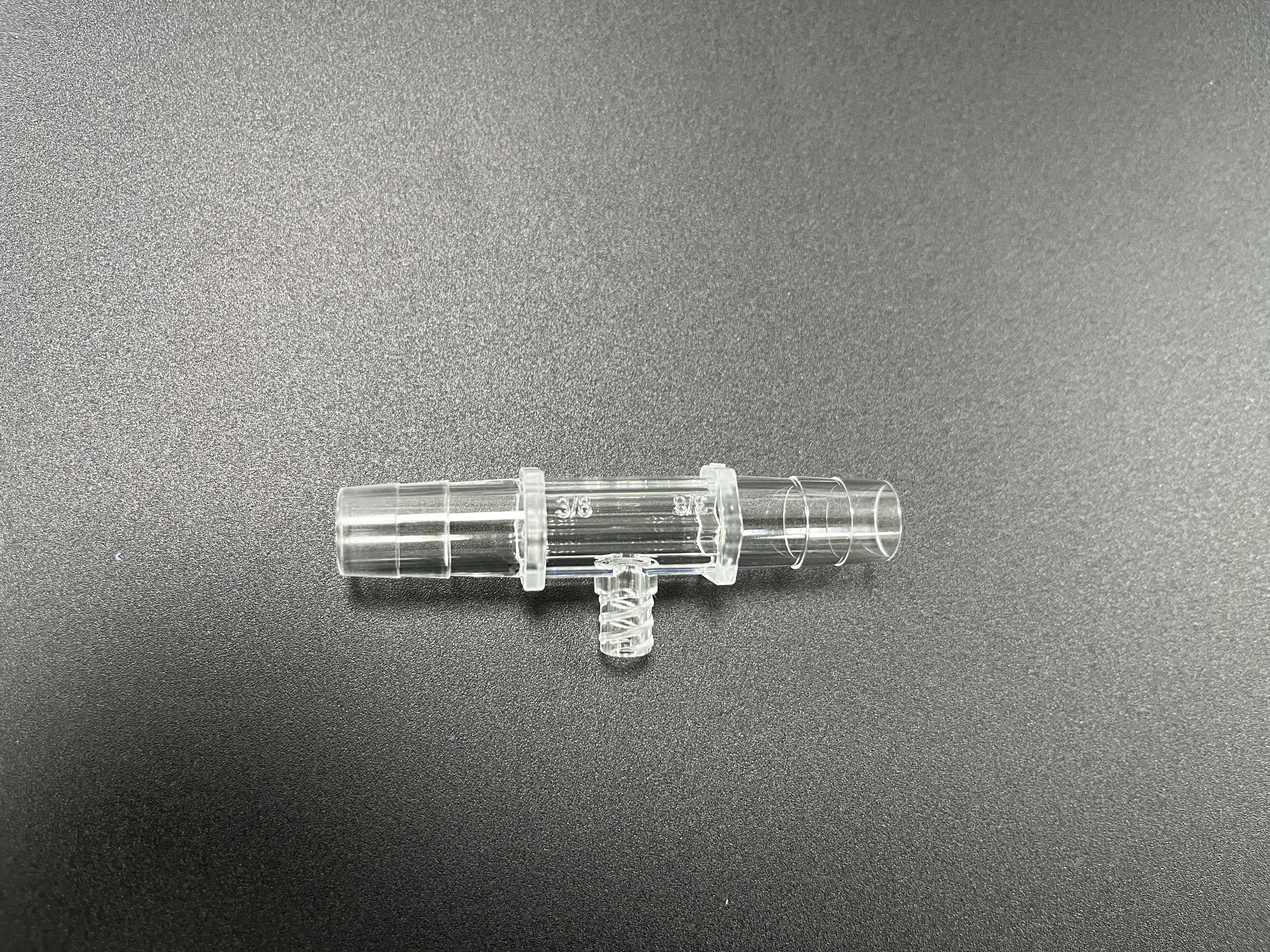

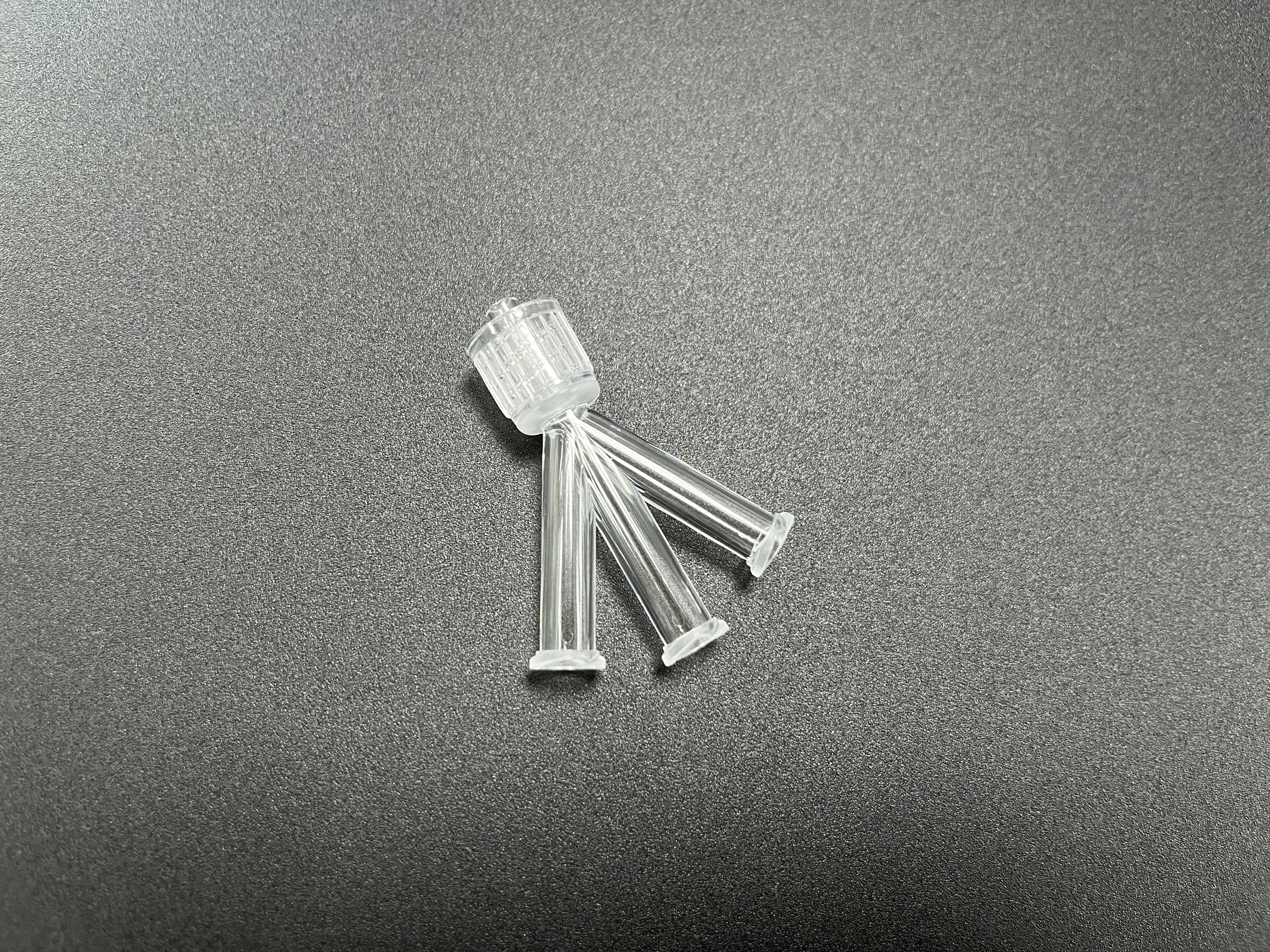

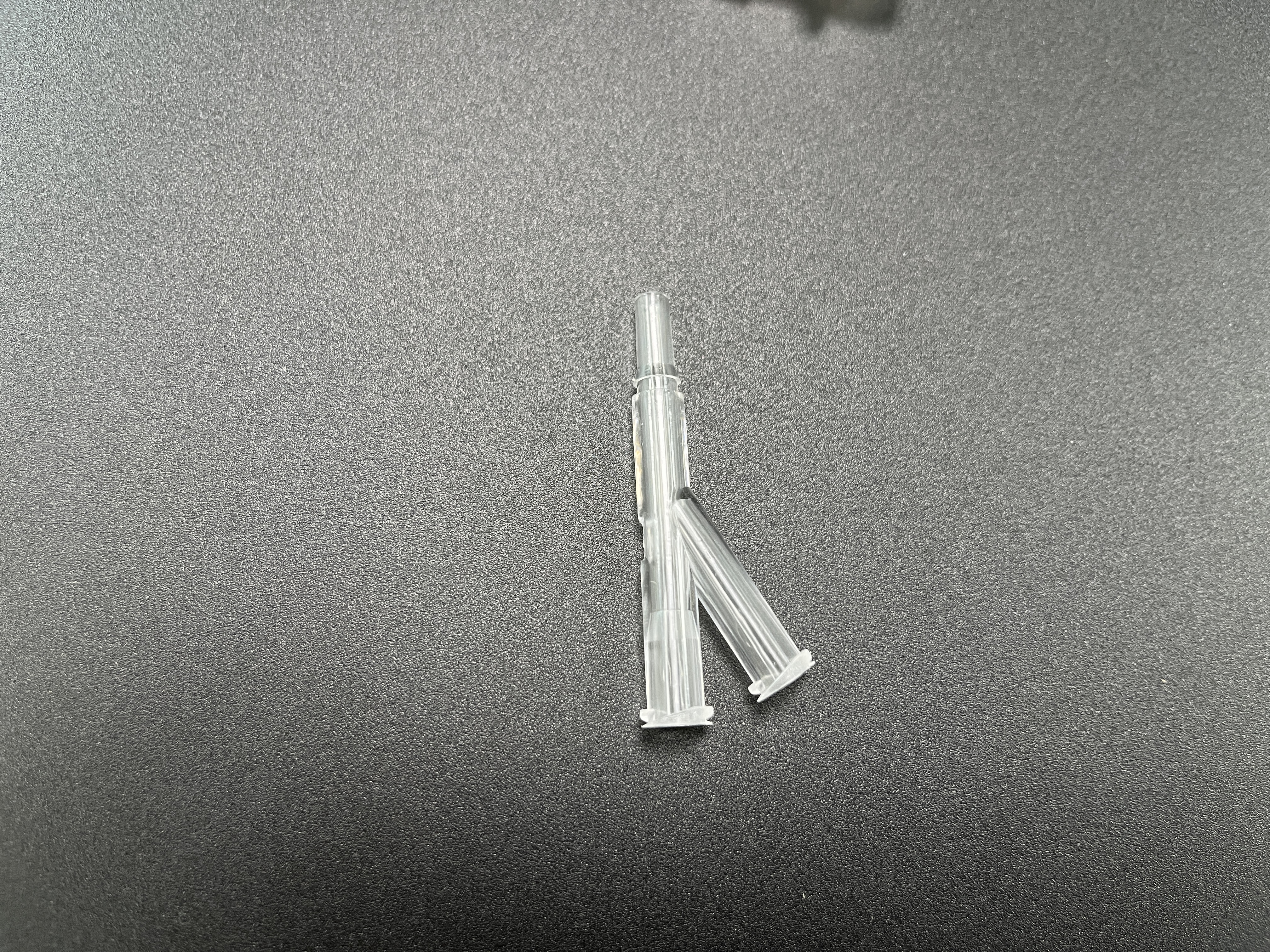

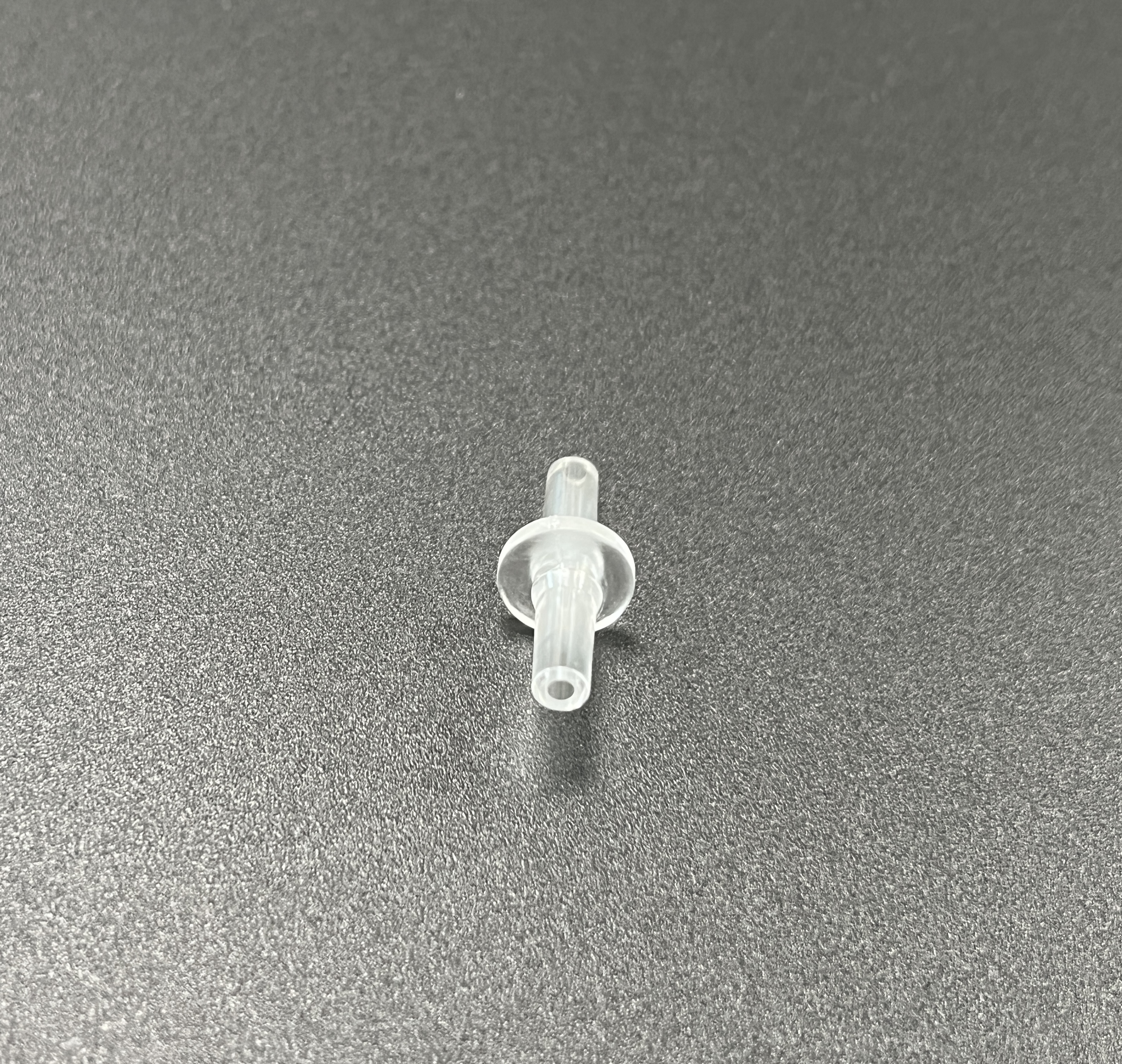

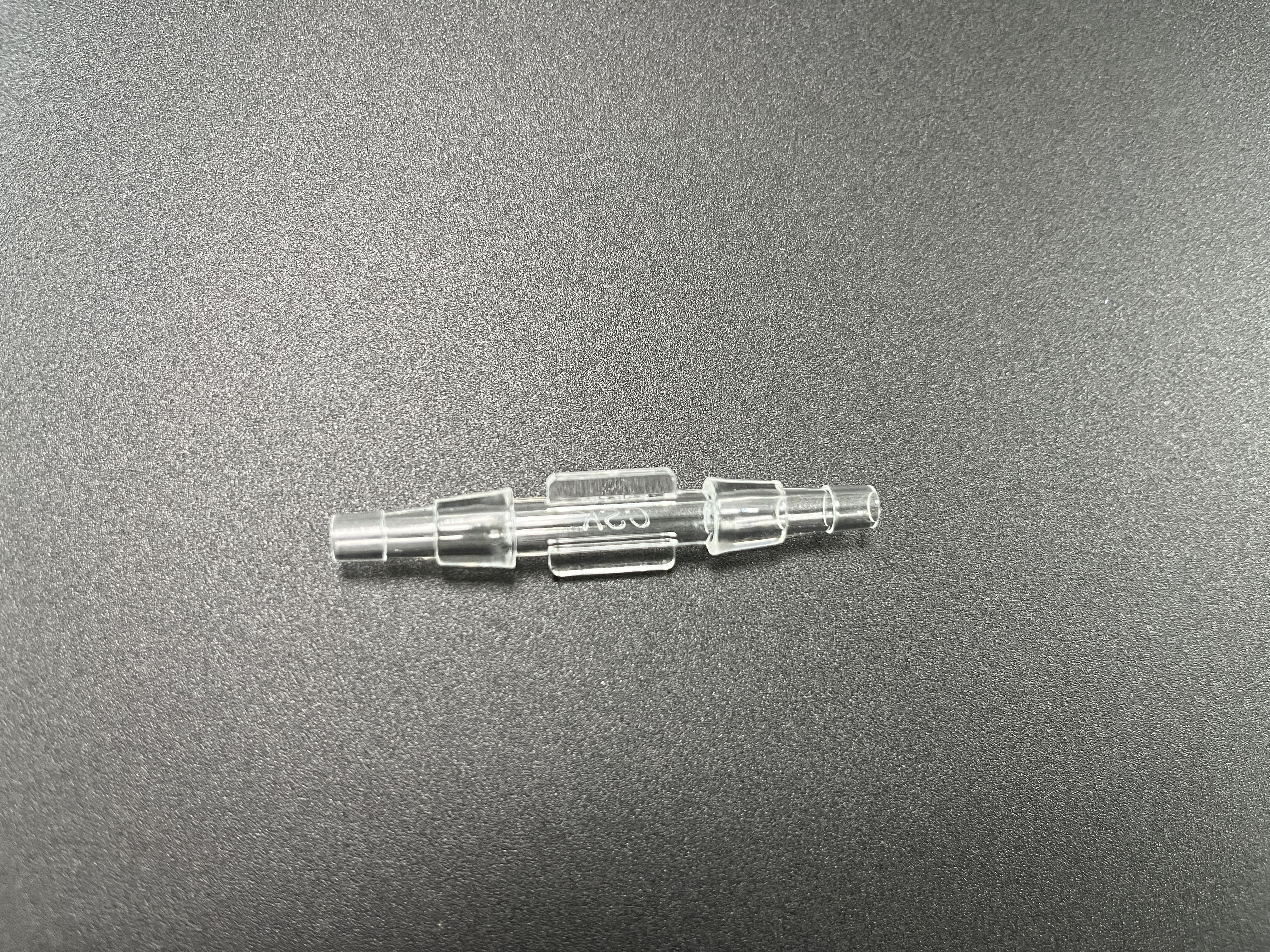

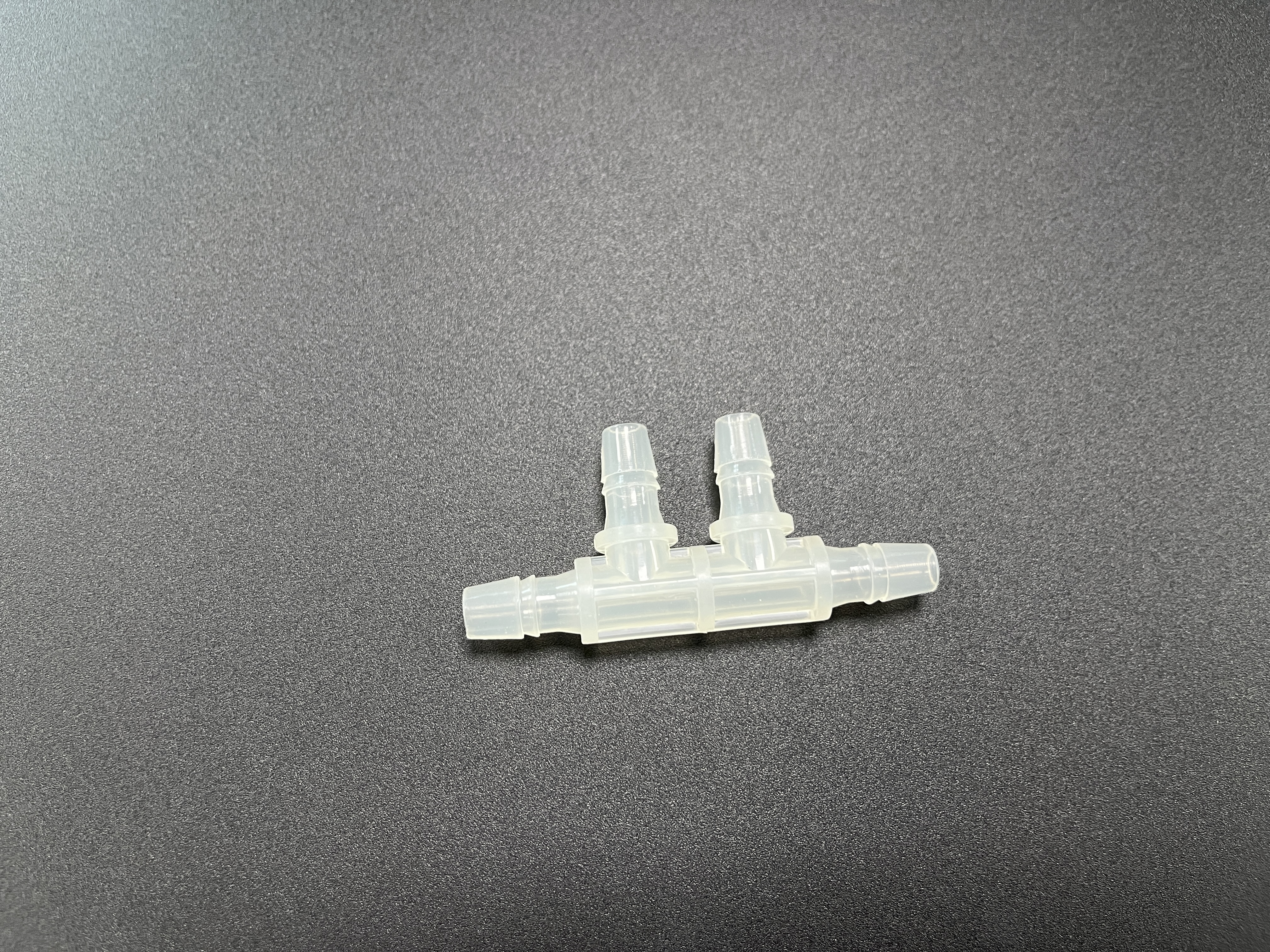

• Conectores padrão e personalizados: Luer locks, luer slips, acessórios farpados, adaptadores roscados e conectores multilúmen.

• Recursos especializados: Estruturas anti-torção, válvulas de alívio de pressão, anéis de identificação codificados por cores e números de peça marcados a laser.

• Compatibilidade do molde: Compatível com máquinas de moldagem por injeção médica (força de fixação de 10 a 50 toneladas) e sistemas de automação (remoção robótica de peças, integração de inspeção visual 100%).

4. Otimização de Processos para Conformidade Médica

• Design Amigável para Salas Limpas: Estruturas de molde com sistemas hidráulicos selados e superfícies fáceis de limpar, adequadas para produção em salas limpas Classe 8 (ISO 14644-1).

• Redução de resíduos: Sistemas de câmara quente com controle de comporta térmica para minimizar o desperdício de material (taxa de desperdício ≤2%) e garantir um fluxo plástico consistente para componentes de paredes finas.

• Rastreabilidade: Componentes do molde marcados com números de série exclusivos para rastreabilidade total da produção, atendendo aos requisitos da FDA 21 CFR Parte 820.

Processo de fabricação (padrões de nível médico)

1. Engenharia de Design e Validação

• Modelagem 3D (SolidWorks/ANSYS) com análise de elementos finitos (FEA) para simulação de fluxo e testes de tensão.

• Revisão do DFM (Design for Manufacturing) com engenheiros de dispositivos médicos para garantir a conformidade com os padrões de biocompatibilidade ISO 10993.

2. Seleção e preparação de materiais

• Núcleo/cavidade do molde: aço inoxidável S136H (classe médica, resistente à corrosão).

• Base do molde: Aço P20 com cromagem (fácil esterilização e proteção anticorrosiva).

3. Usinagem e Acabamento de Precisão

• Fresamento CNC de cinco eixos (precisão ±0,001mm) para geometrias complexas.

• Corte de fio EDM para micro-recursos (por exemplo, acessórios farpados, canais de lúmen).

• Polimento espelhado (Ra ≤ 0,01μm) e tratamento de passivação para atender aos requisitos de biocompatibilidade.

4. Montagem e testes de nível médico

• Montagem de sala limpa (Classe 7) para evitar contaminação por partículas.

• Injeção de teste com PP/PE de grau médico para verificar a precisão dimensional (inspeção CMM) e a estanqueidade (teste de pressão de 50-100 psi).

• Validação do ciclo (10.000 disparos) para garantir consistência na produção compatível com esterilidade.

Especificações Técnicas

Escopo de aplicação

• Cateteres de diagnóstico: cateteres intravenosos, cateteres urinários e cateteres angiográficos.

• Cateteres Terapêuticos: Cateteres de diálise, cateteres de infusão e cateteres neurovasculares.

• Cateteres Cirúrgicos: Conectores de instrumentos laparoscópicos, adaptadores endoscópicos e sistemas de gerenciamento de fluidos cirúrgicos.

• Cateteres veterinários: conectores luer específicos para animais e adaptadores de transferência de fluidos.

Garantia de qualidade e serviço pós-venda

• Instalação de fabricação com certificação ISO 13485:2016 (sistema de gerenciamento de qualidade de dispositivos médicos).

• Garantia de 18 meses para todos os componentes do molde (alargada dos 12 meses padrão para aplicações médicas).

• Kits de manutenção compatíveis com salas limpas e peças de reposição estéreis.

• Suporte técnico no local para instalação de salas limpas, validação de processos e documentação de conformidade.

• Consultoria técnica vitalícia para otimização de moldes e atualizações regulatórias.

Vamos colaborar na inovação médica
