Molde plástico de alta qualidade com múltiplas cavidades para molde assistido por gás ABS e material PP

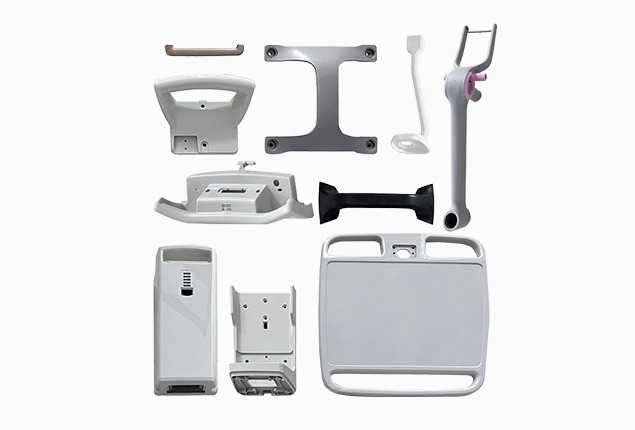

Visão geral da moldagem assistida por gás (GAM)

Processo especializado de moldagem por injeção que injeta gás nitrogênio no fundido para criar seções ocas, reduzir o uso de material e minimizar marcas de afundamento. Ideal para materiais ABS e PP em configurações com múltiplas cavidades.

Adequação do material para moldagem assistida por gás

Projeto de molde assistido por gás com múltiplas cavidades

Recursos críticos de design

1. Sistema de injeção de gás

• Pinos/bicos de gás: estrategicamente posicionados em cada cavidade

• Canais de gás: Distribuição equilibrada para todas as cavidades

• Controle sequencial: Temporização de gás de cavidade individual

• Pressão do gás: Normalmente 100-300 bar

2. Layout de múltiplas cavidades

• Enchimento balanceado: Através de sistemas de câmara quente ou câmara fria

• Espaçamento entre cavidades: Adequado para linhas de resfriamento e canais de gás

• Moldes familiares: Possível com assistência a gás para diferentes peças

• Contagem de cavidades: 2-32 cavidades típicas (depende do tamanho da peça)

3. Aprimoramento do sistema de resfriamento

• Resfriamento conforme: segue a geometria complexa da peça

• Defletores/bolhas: Para resfriamento do núcleo

• Controle de temperatura: ±2°C em todas as cavidades

Parâmetros do Processo Assistido por Gás

Processo de injeção em dois estágios

1. Fase de disparo curto: injeção de material de 70-95%

2. Fase de injeção de gás: injeção de gás nitrogênio através de pinos dedicados

3. Fase de empacotamento de gás: O gás mantém a pressão durante o resfriamento

4. Ventilação de Gás: Gás liberado antes da abertura do molde

Design do canal de gás

• Localização: Seções transversais mais espessas (nervuras, saliências, alças)

• Tamanho: 2-3 vezes a espessura da parede

• Padrão: segue caminhos de fluxo naturais

Especificações de construção de molde

Componentes de alta qualidade

Acabamentos de Superfície

• Superfícies da cavidade: SPI-B1/B2 (polimento de grão 600-1200)

• Canais de gás: Acabamento liso para evitar turbulência de gás

• Áreas texturizadas: Disponível em superfícies não penetradas por gás

Vantagens da moldagem assistida por gás

Benefícios do produto

1. Redução de peso: 10-40% de economia de material

2. Marcas de afundamento reduzidas: especialmente em costelas e saliências

3. Acabamento de superfície aprimorado: menor pressão de injeção

4. Tonelagem de fixação inferior: reduzida em 30-60%

5. Seções ocas: Para fluxo de fluido ou passagens de fiação

6. Maior rigidez: melhor relação rigidez/peso

Flexibilidade de projeto

• Espessura de parede variável na mesma peça

• Grandes superfícies planas sem empenamento

• Alças/punhos integrados sem linhas de solda

• Estresse residual reduzido

Aplicações típicas

Para materiais ABS:

• Automotivo: Painéis de portas, maçanetas, componentes de acabamento

• Móveis: Conchas de cadeiras, bases de mesa, apoios de braços

• Eletrônicos: caixas de impressora, gabinetes de computador

• Bens de consumo: cabos de ferramentas, painéis de eletrodomésticos

Para materiais PP:

• Recipientes: caixas empilháveis, caixas de armazenamento

• Móveis: Cadeiras externas, mesas leves

• Industrial: Paletes, componentes de manuseio de materiais

• Doméstico: cestos de roupa suja, organizadores de armazenamento

Requisitos de controle de qualidade

Teste e validação de moldes

1. Testes de otimização de processos

• Determinação da porcentagem de tiro curto

• Otimização do tempo de atraso do gás

• Perfis de pressão para cada cavidade

2. Pontos de Inspeção de Qualidade

• Uniformidade da espessura da parede: medição por ultrassom

• Penetração do canal de gás: análise transversal

• Qualidade da superfície: Inspeção de marcas de afundamento

• Estabilidade dimensional: verificação CMM

3. Monitoramento de Produção

• Sensores de pressão de gás em cada canal

• Monitoramento da pressão da cavidade

• Coleta de dados SPC em tempo real

Considerações sobre layout de múltiplas cavidades

Sistemas Runner para GAM

• Câmara quente preferida:

• Controle individual de temperatura

• Preenchimento balanceado para todas as cavidades

• Sem desperdício de corredor (economia de material)

• Opções de câmara fria:

• Moldes de três placas para desgaseificação automática

• Projetos múltiplos para fluxo equilibrado

Desafios de equilíbrio

• Equilíbrio de penetração de gás através de cavidades

• Uniformidade de resfriamento para tempos de ciclo consistentes

• Sincronização de ejeção para automação

Especificações Técnicas

Parâmetros de projeto de molde

• Subsídio de encolhimento: 0,5-0,8% para ABS, 1,5-2,5% para PP

• Ângulos de inclinação: mínimo de 1-2° (aumentado para áreas texturizadas)

• Espessura da parede: 2-6mm (mais espessa para canais de gás)

• Ventilação de gás: folga de 0,01-0,02 mm

Requisitos da máquina

• Unidade de injeção: capacidade de controle de injeção de precisão

• Unidade de assistência de gás: Gerador de nitrogênio/sistema de controle

• Força de fixação: Reduzida em 30-50% em relação à moldagem convencional

• Sistema de controle: Capaz de atraso de gás e perfil de pressão

Considerações de custo

Investimento em moldes

• Custo inicial mais elevado: 20-40% mais que os moldes convencionais

• ROI mais rápido: através da economia de materiais e redução do tempo de ciclo

• Custo por peça: significativamente menor em grandes volumes

Economia da Produção

• Economia de material: 10-40% por peça

• Redução do tempo de ciclo: 10-30% mais rápido

• Economia de energia: Menores requisitos de força de fixação

• Melhoria da qualidade: Taxas de refugo reduzidas

Diretrizes de seleção

Quando escolher a moldagem assistida por gás:

1. Peças com seções grossas ou nervuras

2. Componentes de grande área de superfície

3. Aplicações que requerem redução de peso

4. Produtos que necessitam de seções ocas

5. Produção de alto volume (>50.000 peças)

Recomendações Específicas de Materiais:

• ABS: Excelente para componentes estruturais com bom acabamento

• PP: Ideal para aplicações sensíveis ao custo com necessidades estruturais moderadas

Encontrar um fabricante de moldes qualificado

Ao selecionar um fabricante de moldes para moldes multicavidades assistidos por gás:

1. Verifique a experiência do GAM: solicite estudos de caso e amostras

2. Verifique a experiência em sistemas de gás: Experiência com múltiplas tecnologias de injeção de gás

3. Avalie a capacidade de design de múltiplas cavidades: projetos anteriores bem-sucedidos

4. Revise os recursos de simulação: análise de fluxo de molde com módulos de assistência de gás

5. Inspecionar sistemas de qualidade: documentação e protocolos de teste
