22071
YIXUN mold
8480419090
Realiza enchimento uniforme de massa fundida para grandes caixas retangulares de base plana, eliminando efetivamente empenamento, amassados de contração e linhas de solda visíveis, garantindo excelente planicidade para montagem precisa.
Sem desperdício de câmara fria, corte automático da porta durante a abertura do molde, sem necessidade de corte manual ou polimento secundário, reduzindo significativamente o custo de mão de obra e encurtando o ciclo de moldagem para produção automatizada de alto volume.
O controle independente de temperatura dos bicos da câmara quente evita a degradação do material ABS, amarelecimento, manchas prateadas e bolhas, garantindo uma qualidade superficial consistente dos produtos acabados em moldagem contínua de longa duração.
Material da cavidade: S136R, HRC 42 ~ 44 Aço inoxidável pré-endurecido
Excelente resistência à corrosão contra gases corrosivos gerados pela fusão em alta temperatura do ABS, evitando efetivamente a ferrugem do molde durante a produção de longo prazo. Ele suporta gravação de textura precisa, proporcionando textura de superfície resistente a arranhões, à prova de impressões digitais e de alta qualidade para o revestimento externo das caixas de base, com efeito de textura estável após centenas de milhares de disparos de moldagem.
Material do núcleo: 2083, aço de molde pré-endurecido HRC 42 ~ 44
Desempenho de polimento superior para acabamento de alto brilho na superfície do núcleo, garantindo ejeção suave sem arranhões, branqueamento ou deformação do produto. A dureza uniforme suporta alta pressão de injeção a longo prazo, reduz o risco de deformação do molde e a frequência de manutenção.
Cavidade (Molde Frontal): Gravura de Textura
A superfície externa texturizada esconde pequenos defeitos de moldagem, melhora a resistência ao desgaste e a propriedade antiderrapante, melhorando a aparência industrial das caixas de base eletrônicas.
Núcleo (Molde Traseiro): Polimento de Alto Brilho
A superfície interna lisa garante tolerância dimensional estável de furos de montagem e estruturas de posicionamento, garantindo alta precisão de montagem para placas de circuito interno e componentes eletrônicos.
Adota estritamente a taxa de encolhimento ABS de 1.005 para cálculo do tamanho da cavidade, combinada com análise de fluxo pré-moldado, obtendo alta consistência dimensional e forte intercambialidade entre caixas base de duas especificações GR17 e GR19.
O layout de cavidade única 1 × 1 apresenta teste de molde simples e depuração de parâmetros, flexível para combinar com produção experimental de pequenos lotes e pedidos em grandes quantidades, reduzindo o tempo de inatividade da produção e o custo de ajuste.
Os dois moldes adotam projeto estrutural unificado, esquema de portas e padrão de aço, o que pode reduzir significativamente o ciclo de desenvolvimento e o custo de P&D ao expandir outros tamanhos de caixas base da série R10 no futuro.
| Parâmetro detalhado | do item |
|---|---|

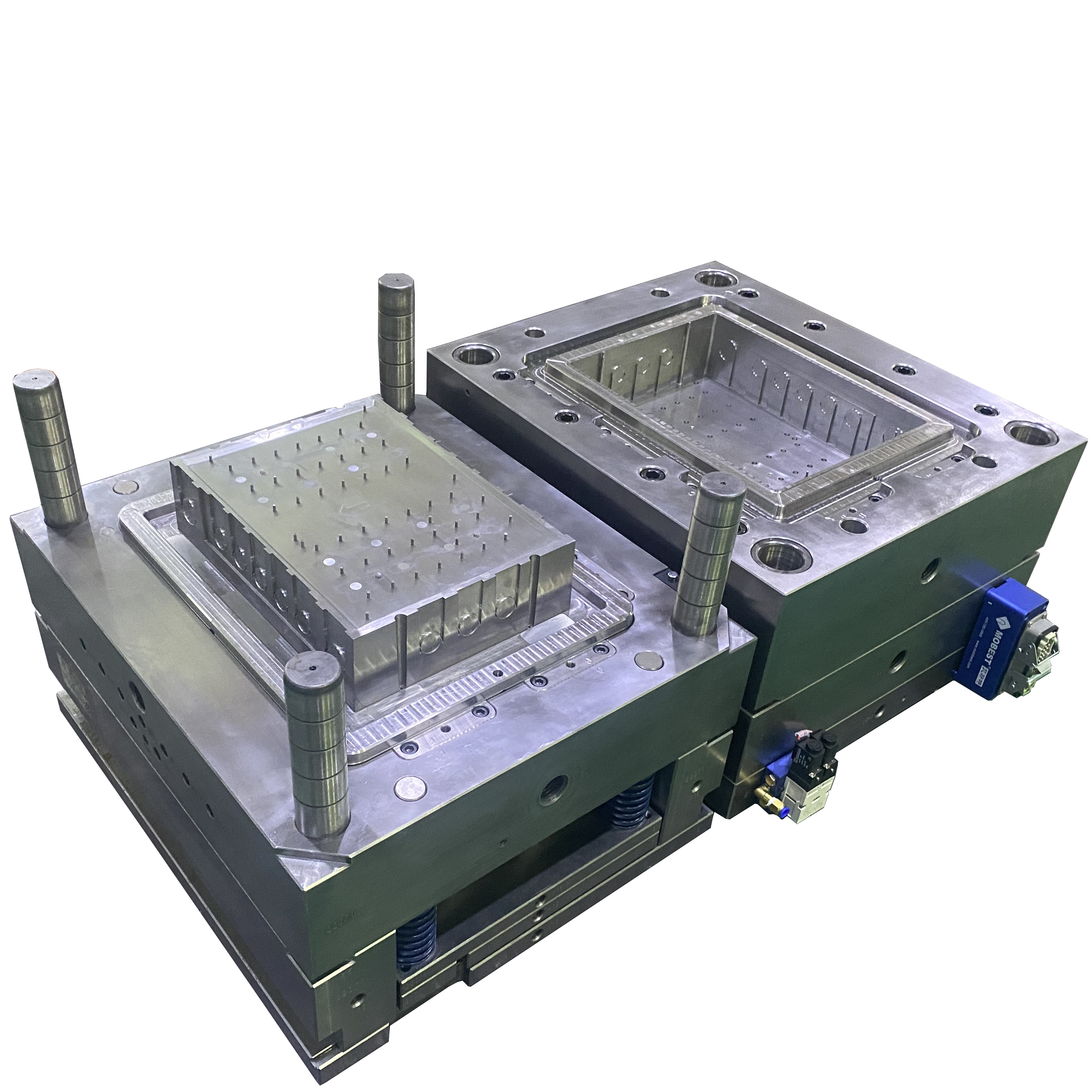

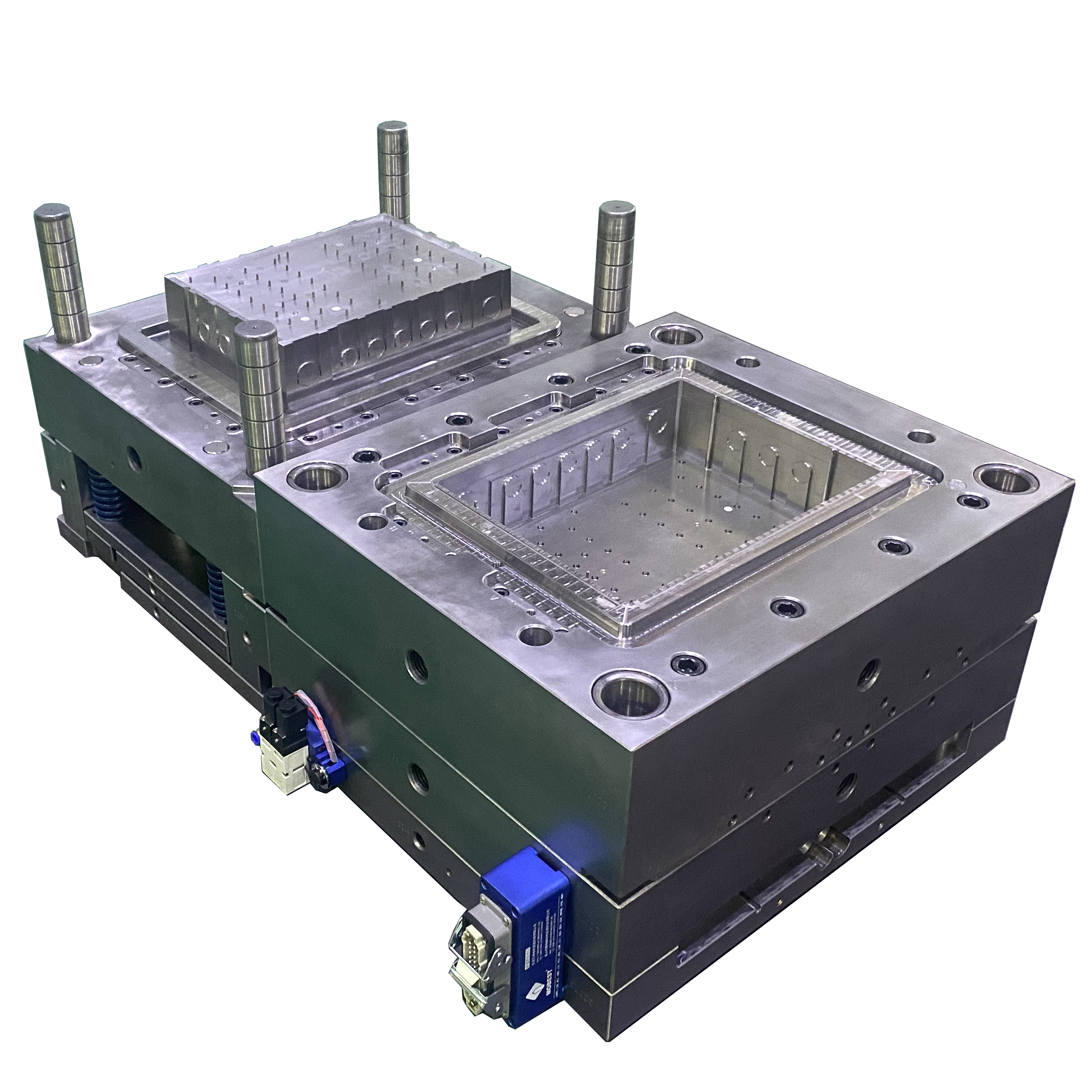

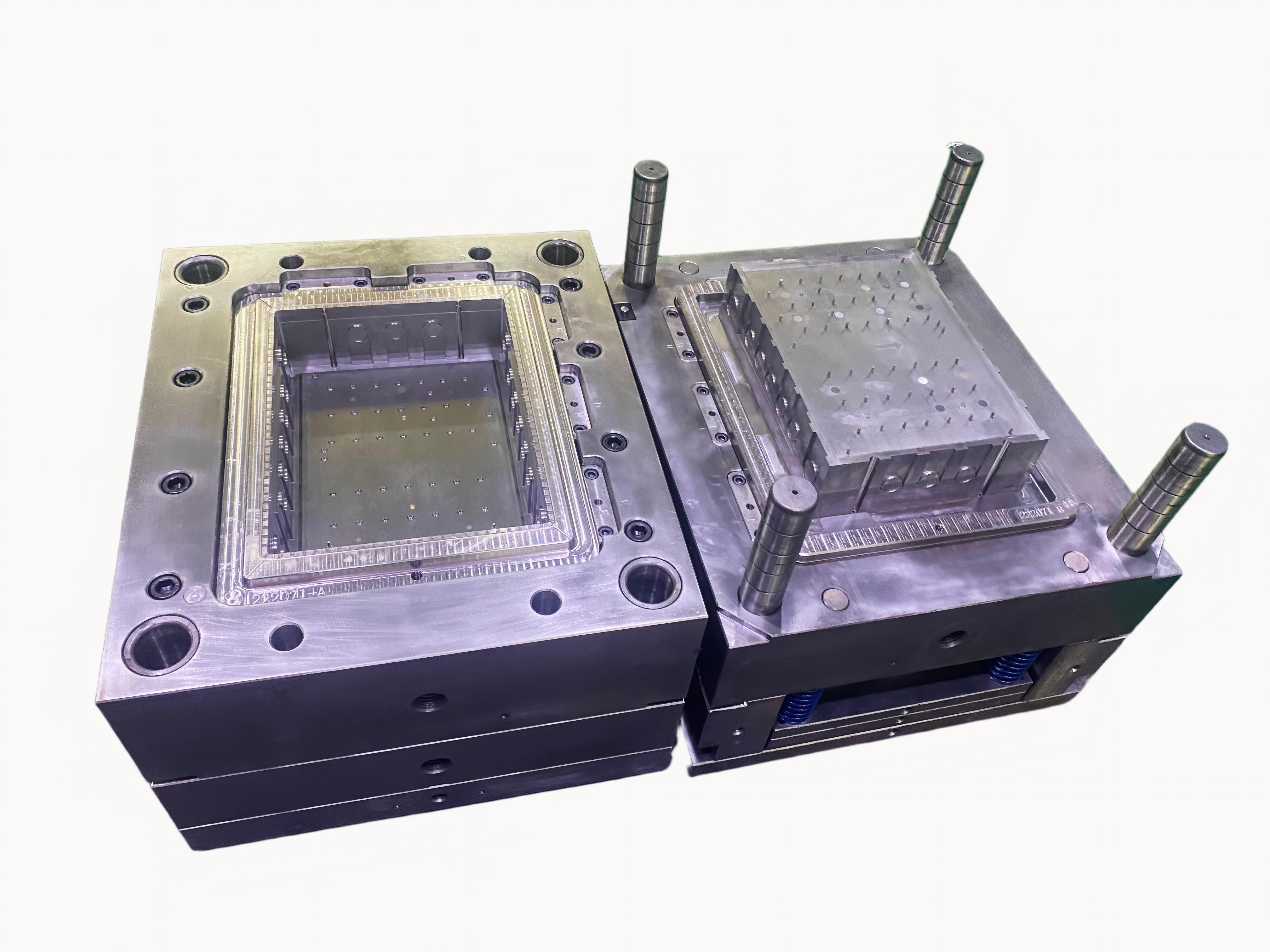

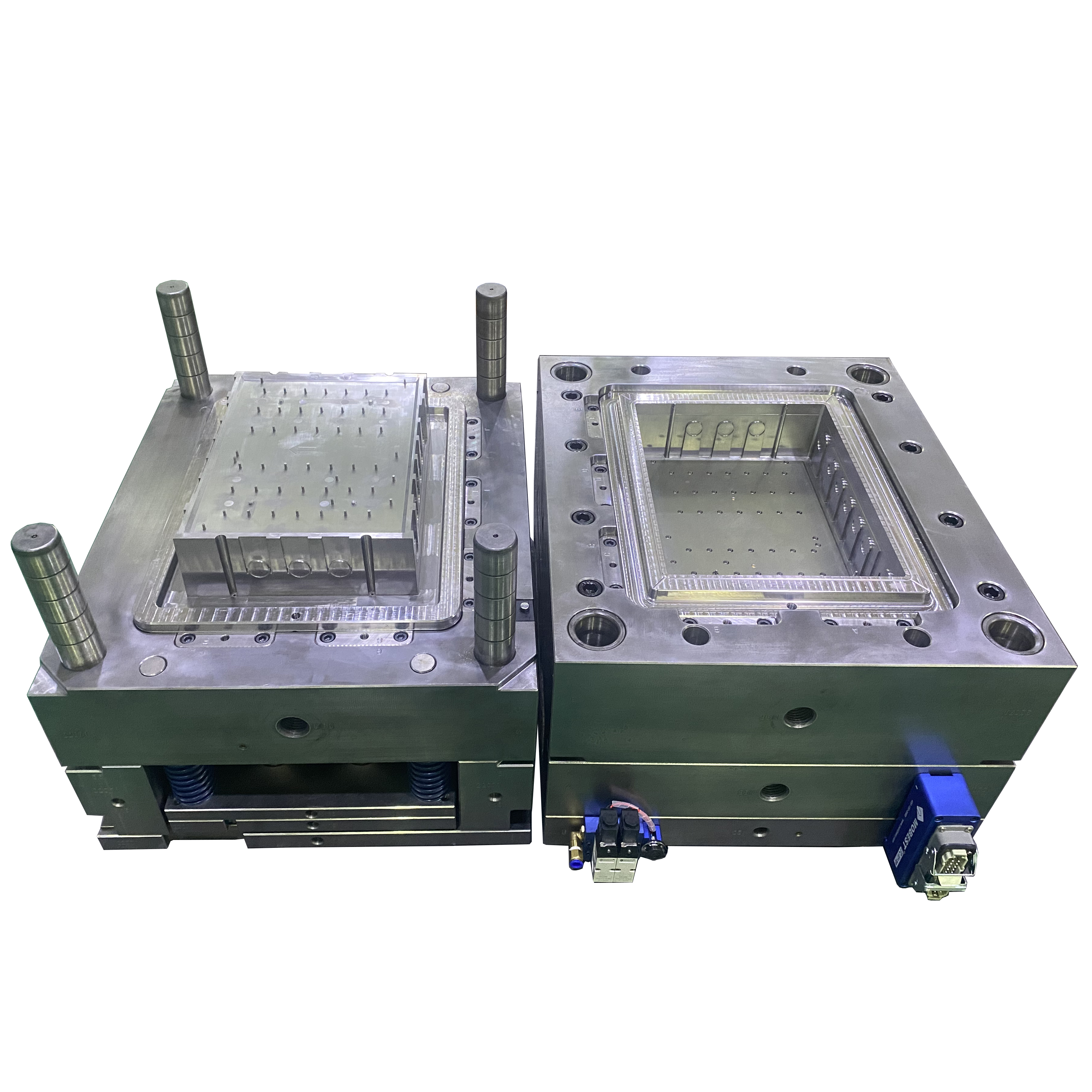

| Produto Moldado | Caixa base de plástico ABS série R10 GR17 / GR19 |
| Matéria-prima | Abs |
| Layout da cavidade | Cavidade única 1×1 para cada especificação |
| Taxa de encolhimento de material | 1.005 |
| Método de bloqueio | Câmara quente com válvula de pino, passagem balanceada de dois pontos |
| Aço Cavitário | S136R, HRC pré-endurecido 42~44 |
| Núcleo de Aço | 2083, HRC pré-endurecido 42~44 |
| Tratamento de superfície | Cavidade: Gravura de Textura; Núcleo: Polimento de alto brilho |
| Aplicativo | Bandeja PCB eletrônica, caixa base de controle elétrico, caixa de montagem de equipamento |
| Padrão de entrega | Molde de transferência padrão doméstico |
Caixas de montagem de equipamentos de controle de automação industrial
Bandejas de fixação de placas de circuito PCB e invólucros inferiores de módulos eletrônicos
Equipamentos de comunicação, caixas base acessórias de distribuição de energia
Novos invólucros de instalação de pequenos componentes elétricos de energia
Bases de montagem estrutural interna de instrumentos e medidores
Projeto profissional de molde de câmara quente: Realizamos simulação de fluxo de molde com antecedência para otimizar a posição da porta, o layout de resfriamento e a estrutura de exaustão, evitando totalmente defeitos típicos de grandes peças plásticas planas.
Inspeção de precisão de processo completo: Cada molde passa por CNC, EDM, corte de fio e inspeção dimensional tridimensional, com vários testes de molde antes da entrega para garantir um rendimento estável.
Suporte à personalização serializada: Podemos expandir mais especificações dos moldes de caixa base da série R10 na estrutura de design madura existente para economizar o custo de desenvolvimento do molde e o prazo de entrega.
Suporte pós-venda doméstico rápido: Com equipe de serviço técnico localizada, fornecemos manutenção oportuna de moldes, reparo, modificação de textura e otimização de processo de moldagem para garantir sua produção contínua e estável.
