Na moldagem por injeção, uma das decisões mais comuns – e mais debatidas – é quantas cavidades um molde deve ter. Mas quando você produz duas peças diferentes que pertencem ao mesmo produto montado , a escolha geralmente se restringe a duas opções:

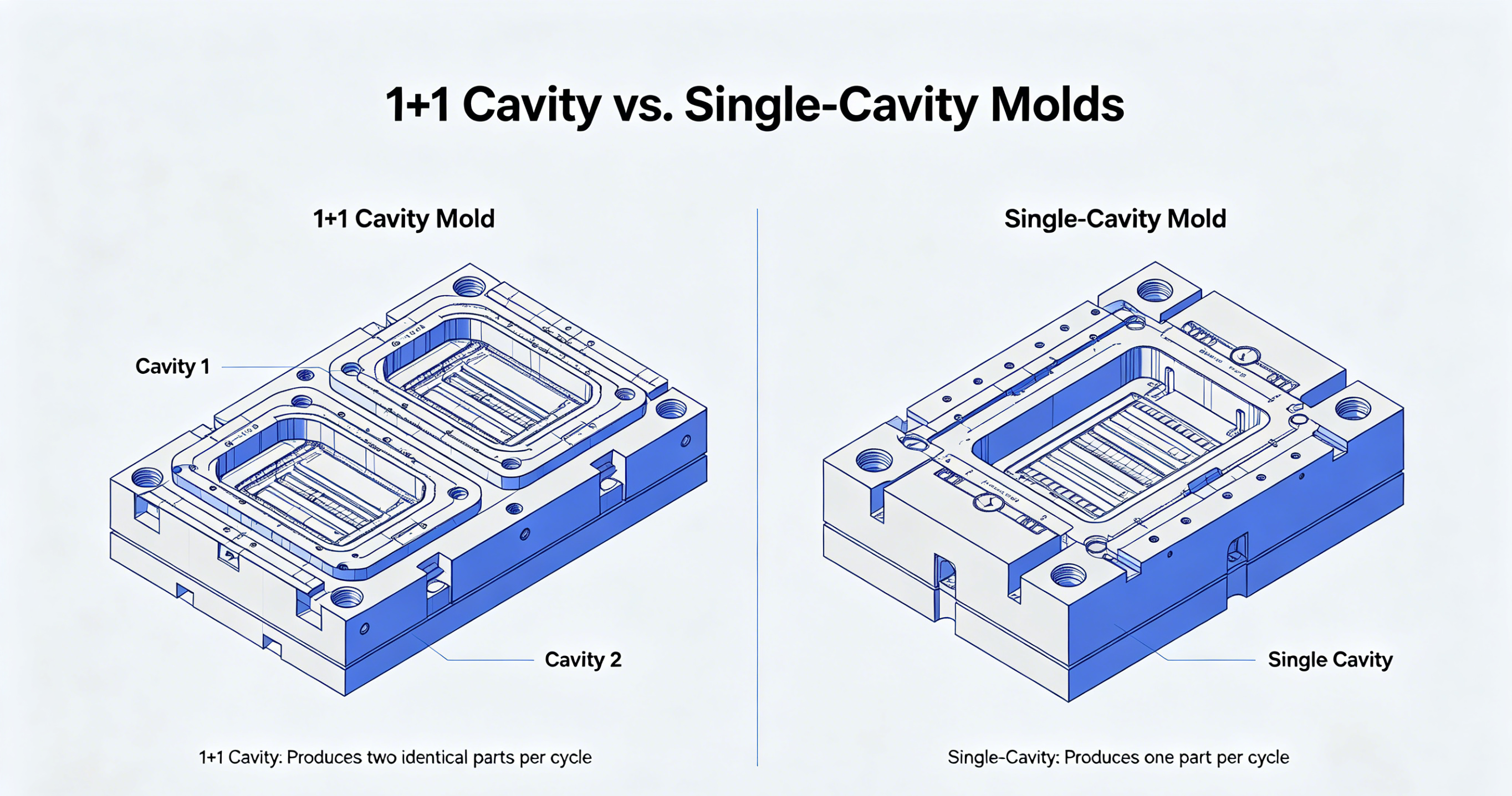

Opção A: Dois moldes separados de cavidade única (um para a Parte A, um para a Parte B).
Opção B: Molde de uma família com configuração de cavidade 1+1 (ambas peças na mesma ferramenta).
À primeira vista, a Opção A parece mais simples. Mas para muitas aplicações, a Opção B é a escolha superior — e aqui está o porquê.
A razão mais convincente para escolher um molde de cavidade 1+1 em vez de dois moldes de cavidade única é a consistência correspondente.
Pense desta forma:
Dois moldes de cavidade única são como duas crianças criadas em famílias separadas. Eles podem parecer semelhantes no papel, mas experimentaram ambientes diferentes, portanto seu “comportamento” (encolhimento, empenamento, dimensões finais) será naturalmente diferente.
Um molde de cavidade 1+1 é como gêmeos idênticos criados no mesmo útero. Eles experimentam exatamente as mesmas condições do início ao fim, por isso se desenvolvem em perfeita sincronia.
Quando as peças A e B são moldadas na mesma ferramenta, sob a mesma temperatura de fusão, pressão de injeção, taxa de resfriamento e tempo de ciclo, elas passam por históricos térmicos e mecânicos idênticos . O resultado:
As taxas de encolhimento são sincronizadas.
As direções de empenamento correspondem.
O ajuste da montagem é consistentemente perfeito – em cada ciclo.
Este nível de harmonia dimensional é impossível de alcançar com dois moldes separados funcionando em duas máquinas separadas.
Além da qualidade, o argumento financeiro para cáries 1+1 é igualmente convincente.
Fator de custo | Dois moldes de cavidade única | Um molde de cavidade 1+1 |
|---|---|---|
Custo de construção do molde | Alto (duas ferramentas completas) | Menor (uma ferramenta, cerca de 30–40% mais que uma única, mas muito menos que duas) |
Utilização da máquina | Duas máquinas de moldagem por injeção | Uma máquina de moldagem por injeção |
Mão de obra do operador | Dois operadores ou o dobro do tempo de manuseio | Um operador, um ciclo de manuseio |
Espaço | Duplicar a pegada | Pegada única da máquina |
Em termos reais, um molde de cavidade 1+1 normalmente custa de 30 a 50% menos do que dois moldes de cavidade única separados. E ao longo da vida útil da produção, as economias de energia, mão de obra e espaço físico aumentam significativamente.
O gerenciamento de estoque pode não ser a primeira coisa na mente de um projetista de moldes, mas é uma joia escondida da abordagem 1+1.
Com dois moldes de cavidade única: a peça A é produzida na segunda-feira e a peça B na terça-feira. Se uma máquina quebrar ou um lote for rejeitado, você acabará com um estoque desequilibrado – uma pilha de A esperando por B, ou vice-versa.
Com um molde de cavidade 1+1: Cada tiro produz um conjunto completo de A + B. Seu inventário é sempre perfeitamente compatível. Sem excesso, sem falta. As linhas de montagem funcionam perfeitamente, sem a dor de cabeça de combinar lotes.
É um pequeno detalhe que evita enormes dores de cabeça logísticas.
Antes de se apressar em especificar um molde de cavidade 1+1, há uma condição não negociável :
Ambas as peças devem ser feitas de resina idêntica, com o mesmo pacote de corantes e aditivos.
Por que? Porque em um molde 1+1, ambas as cavidades são alimentadas pelo mesmo coletor de câmara quente ou sistema de câmara fria – e, em última análise, pelo mesmo barril de plástico. Se a Parte A precisar de ABS e a Parte B precisar de PC, ou se uma for preta e a outra branca, uma configuração 1+1 é impossível . Você não terá escolha a não ser construir dois moldes separados.
Agora, é aqui que os moldes de cavidade 1+1 ficam complicados. Mesmo quando você atende ao requisito de “mesmo material”, você ainda enfrenta um desafio de engenharia significativo: preencher duas geometrias de peças diferentes a partir da mesma unidade de injeção.
É aqui que o equilíbrio do portão se torna o fator decisivo.
Equilíbrio de preenchimento: Ambas as cavidades devem preencher completamente ao mesmo tempo.
Equilíbrio de pressão: Os perfis de pressão dentro de ambas as cavidades devem ser tão semelhantes quanto possível.
Equilíbrio de temperatura: O fundido que entra em ambas as cavidades deve ter viscosidade semelhante.
Em um molde tradicional com múltiplas cavidades (por exemplo, 4 cavidades formando a mesma peça), o sistema de canais pode ser geometricamente simétrico – portanto, é fácil alcançar o equilíbrio natural. Mas num molde 1+1, as duas partes podem ter:
Volumes diferentes.
Diferentes espessuras de parede.
Diferentes comprimentos de fluxo.
Resistência de fluxo diferente.
O plástico segue o caminho de menor resistência. Se a Parte A tiver paredes finas e longa, enquanto a Parte B for espessa e curta, a Parte B será preenchida primeiro – e a Parte A poderá não preencher completamente antes que o material comece a degradar.
Aqui estão as ferramentas na caixa de ferramentas do designer de molde:
Estratégia | Como funciona | Prós e contras |
|---|---|---|
Diâmetros variados dos corredores | Faça com que o corredor da parte mais difícil de preencher seja mais largo e mais curto para reduzir a resistência ao fluxo. | Baixo custo, mas requer simulação Moldflow; tentativa e erro é caro. |
Portões restritivos | Use uma comporta menor na parte mais fácil de encher para restringir artificialmente o fluxo e atrasar seu enchimento. | Eficazes, mas os portões podem superaquecer e causar degradação se forem subdimensionados. |
Otimização da localização do portão | Coloque a comporta na parte difícil, no local de fluxo mais favorável (por exemplo, comporta central). | Quimicamente sólido, mas limitado pela geometria da peça e pelos requisitos de aparência. |
Acionamento de válvula sequencial (câmara quente) | Programe as válvulas da câmara quente para abrirem em momentos diferentes – deixe a Parte A começar a encher primeiro e, em seguida, abra a porta da Parte B um momento depois. | Mais preciso e flexível, mas caro e requer controles complexos. |
Em um molde de cavidade 1+1, projetar o sistema de canal por meio de suposições é uma receita para o desastre . Sempre insista em uma análise Moldflow antes de cortar aço. Uma simulação adequada mostrará a você:
Mapas de contorno em tempo de preenchimento (ambas as cavidades estão sendo preenchidas simultaneamente?)
Pressão no preenchimento (uma cavidade está sofrendo significativamente mais pressão?)
Posições das linhas de solda e locais dos coletores de ar
Distribuições de taxa de cisalhamento nas portas
Se a simulação mostrar desequilíbrio, você poderá ajustar o projeto digitalmente – economizando semanas de tentativa e erro físico e milhares de dólares em peças descartadas.
Um molde 1+1 mal equilibrado se manifestará destas formas dolorosas:
Incompatibilidade dimensional entre peças: cada peça está dentro das especificações individualmente, mas quando montadas, elas não se ajustam corretamente – muito apertadas ou muito soltas.
Janela de processo estreita: os operadores têm pouca ou nenhuma flexibilidade; uma pequena flutuação na temperatura ou pressão produz uma cascata de rejeitos.
Compromissos de qualidade: pode ser necessário sobrecarregar uma cavidade para preencher a outra, causando rebarbas, tensão residual excessiva ou defeitos cosméticos na primeira peça.
Critério | ✅ Escolha cavidade única (dois moldes) | ✅ Escolha 1+1 cavidade (um molde) |
|---|---|---|
Materiais de peças | Diferentes resinas ou cores | Mesma resina e cor |
Volume de produção | Muito baixo (protótipo/piloto) | Produção de médio a alto volume |
Requisito de ajuste de montagem | Ajuste solto, sem tolerância apertada | Ajuste apertado/interferência, requer correspondência |
Orçamento | Capital inicial limitado | Disposto a investir em design de corredor equilibrado e Moldflow |
Complexidade do inventário | Não é uma preocupação | Deseja correspondência de peças 1:1 para estoque enxuto |
Semelhança de geometria de peça | Muito diferente (por exemplo, um grosso, um fino) | Relativamente semelhante ou gerenciável com balanceamento de portão |
Se você estiver avaliando um molde de cavidade 1+1, siga estas etapas:
Confirme a compatibilidade do material e da cor. Se eles não corresponderem, pare – escolha duas cavidades únicas.
Crie uma simulação do Moldflow. Não pule esta etapa. É o seguro mais barato que você pode comprar.
Projete o sistema de corredor para equilíbrio. Use diâmetros de canal variáveis, ajustes de tamanho de comporta e, se justificado, abertura de válvula sequencial.
Planeje a manutenção. Um molde 1+1 balanceado requer verificação periódica de que o desgaste não alterou o equilíbrio – inspecione as dimensões do portão regularmente.
Escolher entre dois moldes de cavidade única e um molde de cavidade 1+1 não é uma questão de qual é 'melhor' em termos absolutos, mas sim de qual é melhor para sua aplicação específica.
Quando as peças compartilham o mesmo material e cor, e quando você investe o esforço de engenharia (e custo modesto) para equilibrar adequadamente o sistema de canal e porta, o molde de cavidade 1+1 oferece:
Qualidade de montagem superior através de encolhimento e empenamento correspondentes.
Menor custo de ferramentas em comparação com dois moldes separados.
Logística simplificada com emparelhamento de estoque 1:1.
É um caso clássico de “melhor juntos” – e quando bem executado, o molde de cavidade 1+1 é uma das escolhas mais inteligentes que um engenheiro de produto pode fazer.
