O auge da engenharia de moldes: desmistificando moldes desenroscados

O desafio principal: cortes inferiores

Roscas internas ou externas criam o que é conhecido como corte inferior. Uma peça com corte inferior não pode ser ejetada com um simples movimento de tração direta; ele ficaria preso, destruindo a peça ou o próprio molde. A solução requer uma combinação de movimentos rotacionais e lineares, perfeitamente sincronizados.

Os três caminhos para peças rosqueadas

Os engenheiros de moldes têm três ferramentas principais para este trabalho, cada uma com níveis variados de complexidade:

1. Moldes Hoffman (ou Split): Utilizados para roscas externas. A cavidade do molde é dividida em duas ou mais “metades” que se separam lateralmente para liberar a rosca. É relativamente simples, mas deixa uma linha divisória no fio.

2. Desaparafusamento manual (núcleos dobráveis): Um operador deve girar manualmente um mecanismo (como uma chave inglesa em uma engrenagem helicoidal) para retrair o núcleo roscado após a abertura do molde. É simples e de baixo custo, mas dolorosamente lento e trabalhoso.

3. Moldes de desenroscamento totalmente automáticos: Este é o campeão da produção de alto volume e o foco da nossa discussão sobre complexidade.

O rei da complexidade: o molde de desenroscamento automático

Este sistema é uma obra-prima de integração mecânica. Seu objetivo é girar automaticamente os insertos roscados para fora da peça plástica antes da ejeção, tudo dentro do tempo de ciclo da máquina.

Por que é tão complexo?

1. É uma máquina dentro da máquina
Um molde desenroscado não é apenas um molde; é um sistema de transmissão compacto e independente. Os componentes principais incluem:

• Fonte de Alimentação: Uma cremalheira longa (haste de engrenagem) acionada pelo movimento de abertura do molde, ou um motor hidráulico externo ou servo motor.

• Sistema de Transmissão: Uma rede de engrenagens (engrenagens de dentes retos, engrenagens cônicas) e eixos de transmissão que transferem e distribuem a força rotacional.

• Atores: Os próprios pinos do núcleo rosqueado, que devem girar em perfeita sincronia.

• Sistema de controle: Interruptores mecânicos ou eletrônicos para garantir que a rotação seja concluída antes que a placa ejetora se mova.

2. Precisão cirúrgica em projeto e cálculo

• Cálculo de deslocamento: Os engenheiros devem calcular o número exato de rotações necessárias para desengatar totalmente a rosca. Isto determina o comprimento preciso da cremalheira ou a programação do servo motor.

• Projeto da engrenagem: O módulo, o número de dentes e as relações de transmissão devem ser meticulosamente projetados para fornecer torque suficiente e movimento suave e sincronizado, sem folga.

• Sequência de tempo: A sequência é crítica: Molde abre → Núcleos giram e retraem → Avanços da placa ejetora. Uma falha nesta sequência pode causar uma queda catastrófica do molde.

3. Um quebra-cabeça espacial e de manufatura

• Restrições de espaço: Instalar uma caixa de engrenagens inteira nos limites já apertados de uma base de molde é um desafio monumental. Requer um layout engenhoso para acomodar todos os componentes sem comprometer a resistência do molde ou o resfriamento.

• Precisão de nível micro: Cada engrenagem, eixo e rolamento devem ser usinados com tolerâncias de nível micro. Qualquer imperfeição leva a vibração, desalinhamento e peças com defeito.

• Ciência dos Materiais: As engrenagens e os pinos centrais estão sujeitos a imenso estresse e desgaste. Eles são feitos de aços para ferramentas da mais alta qualidade e passam por tratamentos térmicos especializados para garantir longevidade.

4. Altos riscos em depuração e manutenção

• Vários pontos de falha: Um único dente quebrado em uma engrenagem minúscula pode paralisar toda a linha de produção.

• Depuração complexa: a solução de problemas requer a desmontagem de montagens complexas. Os técnicos precisam de experiência tanto na fabricação de moldes quanto em transmissões mecânicas.

• Tempo de inatividade dispendioso: Os reparos são demorados e caros, tornando a confiabilidade o principal objetivo do projeto.

Conclusão: Complexidade como Investimento Necessário

Embora um molde Hoffman manual ou um molde de desenroscamento manual possam ser mais simples, eles não podem igualar a velocidade, a consistência e a economia de trabalho de um molde de desenroscamento totalmente automático.

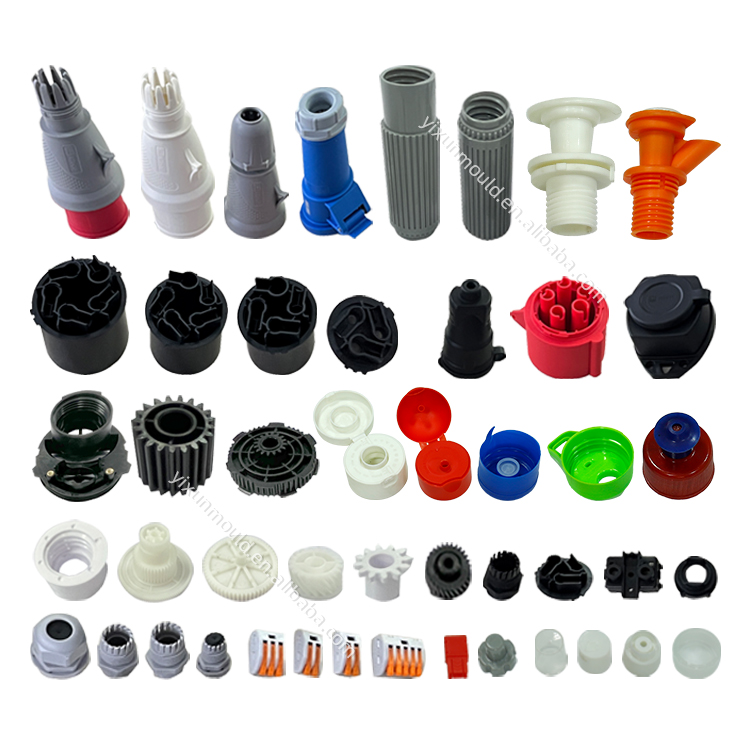

Esta complexidade não existe por si só; é um investimento necessário para alcançar uma eficiência de produção incomparável. É a solução definitiva para a produção em massa de componentes roscados, como tampas de frascos, dispositivos médicos e recipientes de cosméticos, no ritmo alucinante que o mercado moderno exige.
