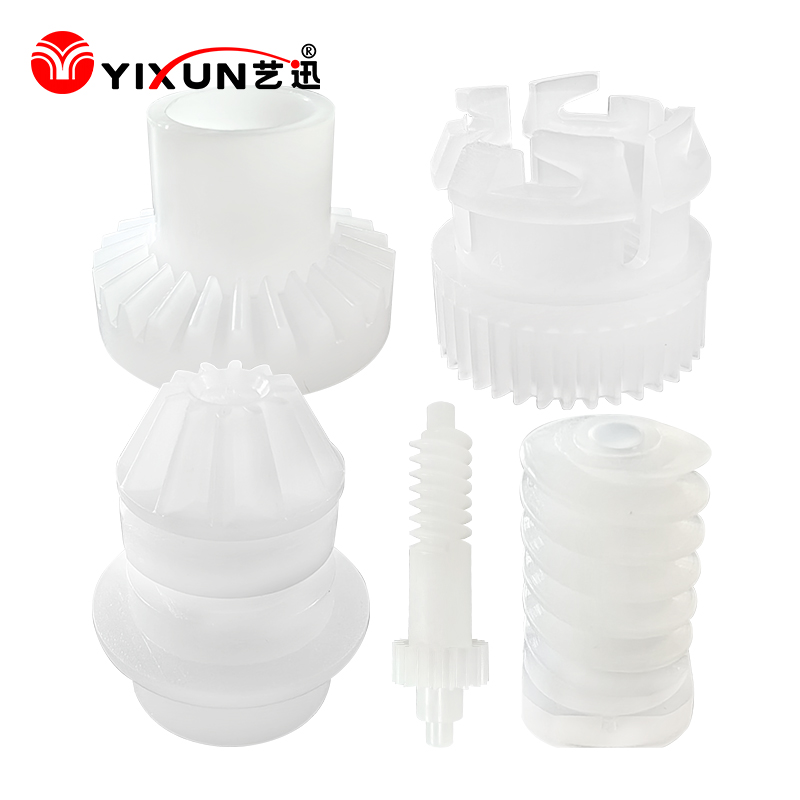

Uma verificação abrangente vai além das simples dimensões. Concentre-se nestas áreas principais:
Contagem de dentes: Verifique em relação ao projeto.
Módulo (ou Passo Diametral): O parâmetro de tamanho fundamental.
Ângulo de pressão: Crítico para transmissão de força adequada (geralmente 20°).
Ângulo de hélice: Para engrenagens helicoidais, garante um engate suave e angular dos dentes.
Diâmetro Externo (Diâmetro da Ponta): Afeta a folga e o ajuste do alojamento.
Diâmetro da raiz: afeta a resistência do dente e a profundidade da malha.
Largura da Face: Garante o espaço axial correto.
Dimensões do furo e da chaveta/estria: Garante uma montagem precisa do eixo.
Desvio do perfil: A precisão do formato evolvente do dente.
Desvio da derivação (linha helicoidal): verifica o alinhamento dos dentes em toda a largura da face.
Erros de pitch: O erro de pitch único e o erro de pitch cumulativo afetam a suavidade rotacional e o ruído.
Radial Runout (FIR): Excentricidade dos dentes da engrenagem em relação ao furo.
Face Runout: Oscilação da face lateral da engrenagem.
Concentricidade: Alinhamento do círculo primitivo com o furo.
Acabamento de Superfície (Ra): Alvo ≤ 1,6 µm para baixo atrito e ruído. Verifique visualmente se há marcas de afundamento, linhas de fluxo ou queimaduras.
Material e Dureza: Confirme o grau do aço (por exemplo, P20, H13) e a dureza da superfície (por exemplo, 48-52 HRC após a nitretação) para longevidade do molde.
A escolha da ferramenta certa depende da precisão, velocidade e orçamento necessários.
| A medição precisa | das melhores ferramentas da categoria | /ferramentas de verificação rápida |
|---|---|---|
| Análise e certificação completa de engrenagens | Centro de medição de engrenagens (Klingelnberg, Gleason). Fornece mapeamento de erros completo. | - |
| Verificação rápida de lote de produção | Testador de rolamento de flanco duplo. Verificação rápida de erros compostos. | Paquímetro Vernier de dente de engrenagem ou micrômetro Span. |
| Espessura e perfil do dente | Projetor de perfil/digitalização CMM. | Micrômetro Span (sobre pinos/fios). A ferramenta número 1 para monitorar a espessura dos dentes. |
| Exaustão e localização | CMM com mesa rotativa. | Testador de runout com relógio comparador. |
| Dimensões Gerais | Máquina de medição por coordenadas (CMM). | Micrômetros, paquímetros, medidores de plugue. |
| Defeitos superficiais e visuais | Testador de rugosidade superficial, microscópio óptico. | Lupa de alta ampliação, boa iluminação. |
| Forma moldada geral e empenamento | Scanner óptico 3D. | Amostra mestre para comparação visual. |
Dica profissional: Para moldagem por injeção, sempre meça uma peça totalmente resfriada e estabilizada de um processo controlado. As primeiras fotos após a manutenção do molde não são representativas.
O encolhimento é rei: a parte plástica encolherá após a ejeção (0,2% -2,5%). As dimensões do molde devem ser intencionalmente superdimensionadas para compensar. Meça sempre a peça plástica final, e não apenas a cavidade do molde de aço, para validar os cálculos de contração.
Observe a linha de separação: é aqui que as metades do molde se encontram. Isso pode causar rebarbas (excesso de material) ou um leve desalinhamento (incompatibilidade), afetando diretamente o perfil do dente e o desvio da engrenagem. Inspecione cuidadosamente os dentes próximos à linha de partição.
A ejeção é importante: a ejeção inadequada pode deformar ou arranhar os dentes. Verifique se há “marcas de pino ejetor” na parte traseira do cubo da engrenagem que possam causar distorção.
Monitoramento do desgaste do molde: Parâmetros importantes como espessura do dente e diâmetro externo mudarão à medida que o molde se desgasta. Acompanhe essas tendências com o Controle Estatístico de Processo (SPC) no chão de fábrica usando micrômetros de amplitude para programar a manutenção antes que a qualidade falhe.
O ambiente é crítico: Realize medições de precisão em um ambiente controlado (~20°C / 68°F). O plástico e o aço se expandem com o calor, distorcendo as medidas.
Inspeção do Primeiro Artigo (FAI): Após o teste do molde, realize uma medição completa de todos os parâmetros usando as ferramentas da mais alta precisão disponíveis. Esta é a sua linha de base de qualidade.
Monitoramento de rotina da produção: Implemente verificações periódicas a cada poucos milhares de ciclos. Focar em:
Espessura do dente (via micrômetro span)
Diâmetros críticos
Excentricidade radial
Verificação visual da superfície
Verificação Pós-Manutenção: Qualquer reparo de molde, polimento ou alteração de textura requer nova medição das características afetadas.
A precisão nas engrenagens moldadas por injeção começa com um molde de precisão. Um protocolo de medição rigoroso e baseado em dados é a sua apólice de seguro contra falhas. Ele preenche a lacuna entre o projeto do molde, o processo de moldagem por injeção e uma engrenagem final que funciona de maneira confiável e silenciosa em sua aplicação.
