O impacto crítico da seleção inadequada de linha de partição e porta em moldes anulares de PC de alta cavidade

Introdução: As decisões decisivas no projeto de moldes

No mundo da moldagem por injeção de precisão, poucas decisões têm tanto peso quanto a seleção da linha de partição e da localização da porta . Para um molde complexo e de alto rendimento de 16 cavidades que produz peças anulares de PC com estruturas de localização de encaixe lateral, essas escolhas não são apenas preferências técnicas – são decisões fundamentais que determinam se um projeto será bem-sucedido ou se se tornará uma lição cara.

Este blog fornece uma análise técnica aprofundada do que acontece quando esses elementos críticos são especificados incorretamente, com base em modos de falha do mundo real, princípios científicos e melhores práticas para mitigação.

Parte I: A linha divisória – onde duas metades se encontram e os problemas começam

O que é uma linha de partição?

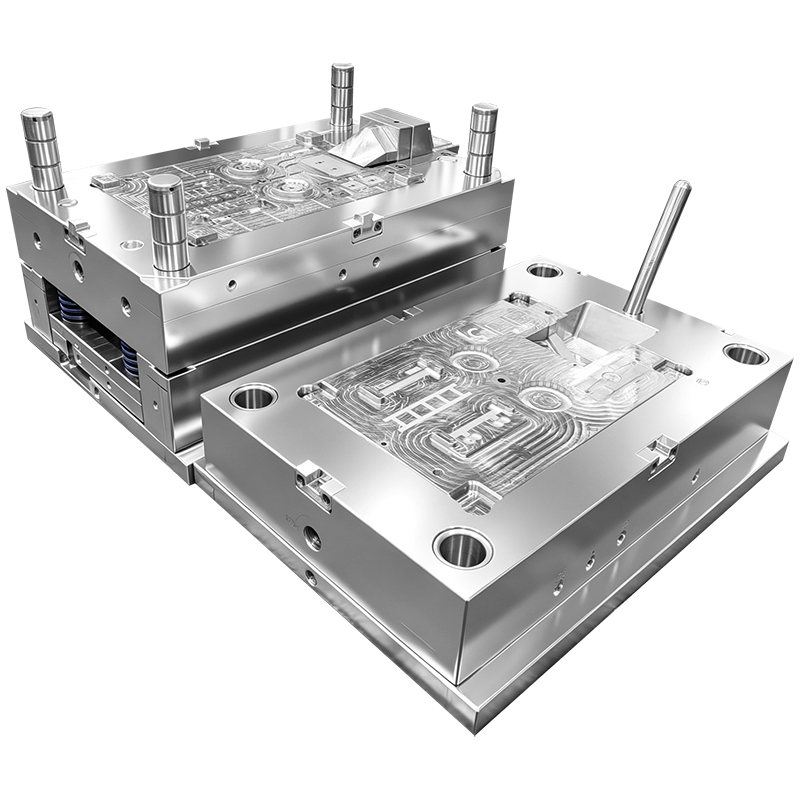

A linha de partição (ou superfície de partição) é a interface onde as metades fixa e móvel do molde se separam. Define como o molde se abre e, mais importante, como a peça plástica é liberada. Para componentes anulares (em forma de anel), esta interface aparentemente simples apresenta desafios únicos.

Modo de Falha 1: A Catástrofe do Aprisionamento Snap-Fit

O Cenário:
O projetista coloca a linha de partição diretamente através dos recursos de encaixe lateral, assumindo que o molde simplesmente se separará e liberará a peça.

A Realidade:
As farpas de encaixe rápido, que se projetam para fora da parede anular, formam recortes mecânicos . Quando o molde se abre, esses cortes prendem-se fisicamente no aço, evitando a ejeção. O resultado é um dos três resultados:

• Extração forçada – Os pinos ejetores empurram o plástico, rasgando os dedos de encaixe.

• Branqueamento por tensão — Mesmo que a peça seja ejetada, a área de encaixe mostra marcas de tensão visíveis (fissuras) devido ao esforço excessivo localizado.

• Danos à ferramenta — As bordas de aço da cavidade de encaixe lascam ou deformam sob o estresse repetido.

Análise da causa raiz:
A seleção da linha de partição não levou em conta o fato de que as projeções laterais não podem ser liberadas pela simples separação axial do molde. A geometria rebaixada cria uma interferência mecânica que é impossível de superar sem movimento lateral.

A correção:
um mecanismo deslizante (extrator de núcleo lateral) deve ser introduzido. O controle deslizante se move perpendicularmente à direção de abertura do molde, retraindo-se do corte inferior de encaixe antes que a peça seja ejetada. Isso adiciona complexidade mecânica, mas não é negociável para recursos funcionais de encaixe.

Modo de falha 2: a cicatriz estética visível

O Cenário:
A linha divisória é colocada na superfície cilíndrica externa do anel anular – a área visualmente mais proeminente.

A Realidade:
Cada molde deixa uma linha testemunha na interface de partição. Em uma superfície de PC polida e de alto brilho destinada a aplicações ópticas ou cosméticas, essa linha fica permanentemente visível – um defeito inaceitável para acabamento interno de automóveis, eletrônicos de consumo ou dispositivos médicos.

Além da estética, se a linha de partição coincidir com uma superfície de vedação ou com um dado de montagem, pode introduzir:

• Caminhos de vazamento em aplicações de fluidos.

• Ajustes de interferência que se desviam das especificações do projeto.

• Má adesão para operações secundárias como pintura ou galvanização.

Análise da causa raiz:
O designer priorizou a simplicidade da fabricação em detrimento da aparência e função do produto.

A correção:
realoque a linha de partição para:

• As bordas naturais do anel (faces superior e inferior).

• A superfície do diâmetro interno , onde fica oculto.

• Uma configuração escalonada , onde a linha segue um caminho não plano ao longo de cantos ocultos.

Em moldes com cavidades altas, isso pode exigir inserções divididas complexas, mas os benefícios estéticos e funcionais justificam o custo adicional.

Modo de Falha 3: Formação Flash – O Filme Fino Indesejado

O Cenário:
A superfície de partição é um plano amplo e plano localizado próximo à comporta, onde as pressões de injeção são mais altas.

A Realidade:
O PC é injetado em altas pressões (muitas vezes excedendo 150 MPa) para preencher finas seções anulares. Se a superfície de partição tiver:

• Força de fixação insuficiente.

• Irregularidades superficiais microscópicas resultantes da usinagem.

• Ligeiro desalinhamento entre as metades do molde.

O PC derretido penetra na abertura microscópica, formando flash – uma película fina e quebradiça de plástico que se estende da borda da peça. Flash requer:

• Rebarbação manual ou automatizada (cara).

• Risco de danificar a geometria de encaixe durante a remoção.

• Potencial para partículas de flash contaminarem a montagem a jusante.

Análise da causa raiz:
A linha de partição foi posicionada em uma zona de alta pressão sem suporte de aço adequado ou ângulos de travamento.

A correção:

• Afaste a linha de partição da área do portão quando possível.

• Use intertravamentos cônicos ou travas de partição para garantir alinhamento rígido sob pressão.

• Aumente a dureza do aço do molde e retifique com precisão as superfícies de partição.

• Reduza a área projetada para minimizar a força de fixação necessária.

Parte II: O Portão – Onde o Plástico Entra e os Problemas Começam

A porta é o canal através do qual o PC fundido flui para dentro da cavidade. Para um molde de 16 cavidades, o projeto da comporta influencia diretamente o equilíbrio do preenchimento, a geometria da peça e o tempo de ciclo.

Modo de Falha 4: O Anel Oval – Encolhimento Anisotrópico

O Cenário:
Uma porta pontual única é colocada no centro do anel anular (injeção no cubo), contando com o fluxo radial para preencher o anel.

A Realidade:
O PC é um termoplástico semicristalino (embora muitas vezes considerado amorfo), mas apresenta retração anisotrópica – a retração é maior na direção do fluxo do que na direção transversal. Estudos científicos confirmaram que para peças anulares, o encolhimento máximo ocorre ao longo da direção do fluxo.

Isso significa:

• A peça encolhe mais ao longo do caminho de fluxo da porta até a parede oposta.

• Menos contração ocorre na direção radial (espessura).

• O resultado: um anel circular torna-se oval – a irregularidade pode atingir 0,5–1,0 mm em uma peça de 100 mm de diâmetro, tornando-o não funcional para aplicações de rolamento, vedação ou rotação.

Análise da causa raiz:
Uma única porta força o fundido a fluir por um caminho longo e tortuoso ao redor do anel, criando um gradiente de orientação severo.

A correção:

• Implemente portões multiponto – idealmente 3 ou 4 portões igualmente espaçados ao redor da circunferência.

• Use portas de filme (ventilador) que introduzam o derretimento uniformemente em toda a largura do anel.

• Alternativamente, para anéis grandes, uma porta de diafragma na extremidade do anel pode criar uma frente de fluxo mais uniforme.

Exemplo de caso:
Um estudo sobre uma tampa de ventilador de plástico circular mostrou que a mudança de uma única comporta central para quatro comportas de túnel localizadas nas bordas reduziu a ovalização em 60% e eliminou marcas de fluxo visíveis.

Modo de falha 5: Desequilíbrio cavidade a cavidade em moldes de 16 cavidades

O Cenário:
O sistema de corredor parece simétrico, mas os tamanhos das portas não são ajustados para balanceamento de fluxo.

A Realidade:
Em moldes com múltiplas cavidades, a reologia do fundido cria um fenômeno chamado “rastreamento de corrida” ou “hesitação de fluxo” . Mesmo com comprimentos de canal geometricamente idênticos, o aquecimento por cisalhamento faz com que o fundido flua preferencialmente para cavidades com menor resistência, levando a:

• Golpes curtos (preenchimentos incompletos) em algumas cavidades.

• Overpacking e flash em outros.

• Variações de peso de ±2–3% entre cavidades – inaceitáveis ​​para peças de precisão.

Análise da causa raiz:
O projeto não levou em conta o comportamento não newtoniano e de redução de cisalhamento do PC. À medida que o derretimento corta o canal, a viscosidade cai, acelerando o fluxo para as cavidades a jusante, criando desequilíbrio em cascata.

A correção:

• Use canais naturalmente balanceados (tipo H ou radiais) — comprimentos de caminho de fluxo e seções transversais idênticos do canal de entrada até cada comporta.

• Onde o equilíbrio natural for impossível, use o Flow Simulation (Moldflow/Sigmasoft) para ajustar iterativamente os diâmetros dos canais para obter equilíbrio artificial.

• Considere sistemas de câmara quente com comportas valvuladas – cada cavidade é aberta sequencialmente, eliminando totalmente o rastreamento de corrida.

Modo de falha 6: Gate Splay – O defeito de superfície pouco atraente

O Cenário:
Uma porta precisa é selecionada por seu benefício autodegradável, mas é posicionada diretamente em uma área visível e de alto brilho da parte anular.

A realidade:
Durante a injeção, o fundido passa através do pequeno orifício da porta a taxas de cisalhamento extremamente altas (>10⁵ s⁻¹). Este alto cisalhamento causa:

• Aquecimento por fricção levando à degradação localizada do fundido (marcas de queimadura).

• Efeitos de fluxo de fonte que criam um padrão distinto de 'blush de portão' ou 'espalhamento' irradiando do portão.

• Vestígio residual da porta - mesmo após a desgaseificação, permanece uma pequena ponta que requer corte secundário.

Para peças de PC com superfícies polidas ou cromadas, esses defeitos são rejeições inegociáveis.

Análise da causa raiz:
A localização e o tipo da porta foram escolhidos sem considerar os requisitos de aparência final da peça.

A correção:

• Use comportas submarinas (túneis) localizadas no diâmetro interno não visível ou na parte inferior do anel.

• Use portões de caju (túnel curvo) que entram na cavidade a partir de uma superfície oculta e se autodecatem durante a ejeção.

• Para máxima estética, utilize uma comporta de queda quente com fechamento térmico que não deixa rastros.

Modo de Falha 7: Jateamento – O Caos do Fluxo Serpenteante

O Cenário:
Uma porta localizada longe da parede da cavidade permite que o fundido entre livremente sem obstruções.

A realidade:
em vez de avançar como uma frente de onda uniforme, o derretimento emerge do portão como um “jato” – um fluxo fino e de alta velocidade que serpenteia pela cavidade antes de se dobrar sobre si mesmo. Isso cria:

• Vazios e aprisionamento de ar.

• Linhas de solda nos pontos de dobra.

• Linhas de fluxo visíveis na superfície.

O jateamento é particularmente comum em peças anulares com entradas na parede lateral, onde o fundido “dispara” através do diâmetro aberto.

Análise da causa raiz:
A comporta foi posicionada com resistência de parede insuficiente para promover o fluxo laminar.

A correção:

• Coloque comportas de modo que o material fundido atinja uma parede oposta, promovendo uma frente de fluxo uniforme (por exemplo, comportas na borda do anel fluem para uma parede “alvo”).

• Aumente o tamanho da porta para reduzir o cisalhamento e a velocidade.

• Adote uma porta restrita seguida por uma seção de almofada derretida para difundir a energia cinética antes de entrar na cavidade.

Parte III: A Ciência – Por que o PC torna tudo pior

O policarbonato é um material particularmente implacável para estes erros:

Parte IV: Melhores Práticas – Uma Estrutura Preventiva

A. Simulação Pré-Ferramenta (Não Negociável)

Antes de cortar aço, invista na análise de fluxo CAE :

1. Moldflow ou Sigmasoft para simular:

   • Padrões de preenchimento para cada cenário de localização de portão.

   • Queda de pressão no sistema do corredor.

   • Previsões de encolhimento e empenamento.

   • Posições e resistência da linha de solda.

2. FEA estrutural para validar a integridade do encaixe após a desmoldagem.

B. Lista de verificação de revisão do DFM (Design for Manufacturability)

C. Plano de Teste - Validação Sistemática

Durante os testes de molde, não verifique apenas se as peças estão “boas”. Quantifique:

• Variação de peso cavidade a cavidade — meta <0,5%.

• Ovalidade da peça – meça pelo menos 3 dimensões ao redor do anel.

• Força de deflexão de encaixe instantâneo — compare com a especificação do projeto.

• Medição do brilho da superfície – verifique no portão e na parede oposta.

Conclusão: acerte na primeira vez

A linha de partição e o portão não são considerações posteriores – eles são os principais impulsionadores do projeto que influenciam todos os aspectos da qualidade da moldagem. Para sua peça anular de PC de 16 cavidades com recursos de encaixe rápido:

O custo de corrigir esses erros após o corte do aço é de 10 a 100 vezes maior do que corrigi-los na fase de projeto. E para um molde de 16 cavidades, a taxa de refugo de um único erro de projeto se multiplica em todas as cavidades, transformando um pequeno erro de cálculo em uma grande perda financeira.

Invista em simulação. Priorize um DFM completo. E nunca subestime a humilde linha de separação e portão – eles mantêm todo o seu projeto unido.
