Visão geral do produto

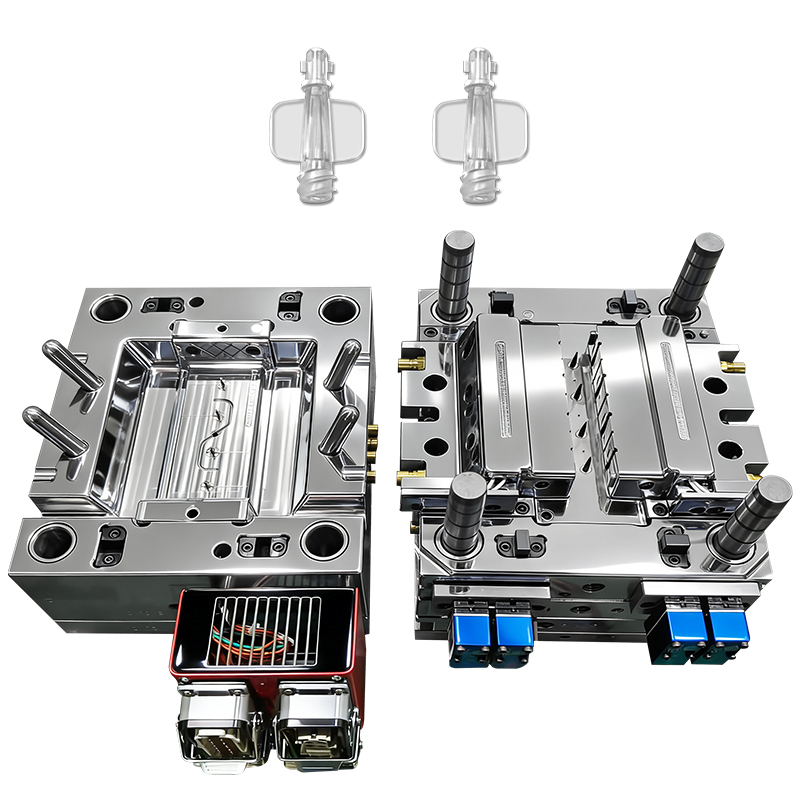

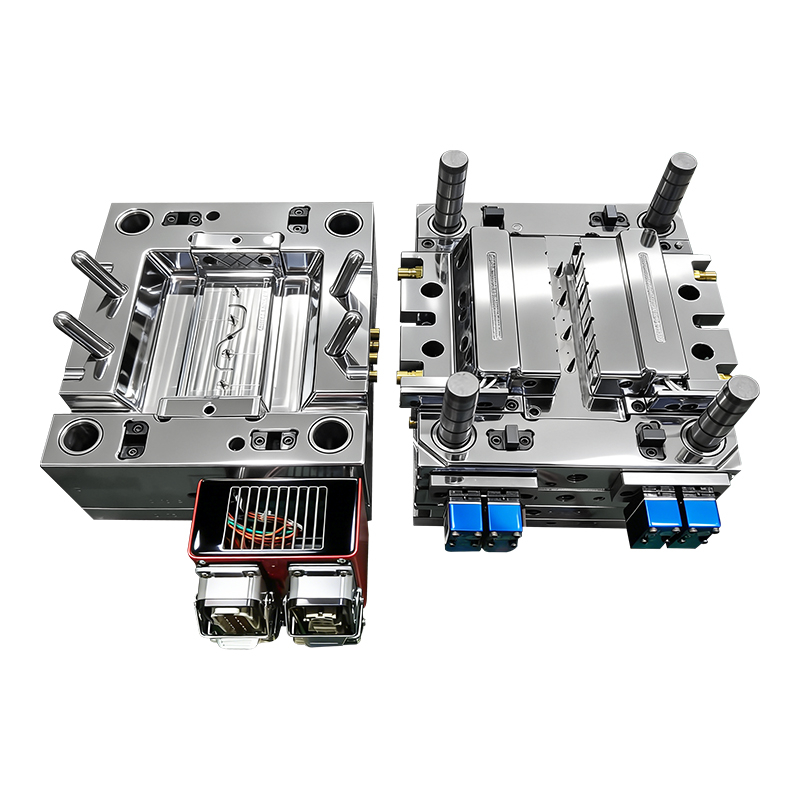

Este é um molde de injeção de cavidade 1*4 de alta precisão, desenvolvido especificamente para a fabricação de conectores PA12 de nível médico e componentes de trajetória de fluido. Construída com molde de aço premium 1.2083ESR tratado termicamente de acordo com HRC 48-52, esta ferramenta atende aos mais rigorosos requisitos de limpeza, durabilidade e precisão na produção de dispositivos médicos. Apresentando um sistema de portão lateral direto e um acabamento superficial híbrido de acabamento polido SPI-A3 e textura parcial VDI-18, o molde oferece superfícies biocompatíveis e perfeitas, ideais para aplicações médicas. O design incorpora mecanismos deslizantes de precisão para produzir geometrias complexas de corte inferior, garantindo conexões estanques e consistência dimensional em todas as peças. Otimizado especificamente para as propriedades de nível médico do PA12, este molde aborda com eficácia os desafios comuns de moldagem, como degradação do material, rebarbas e desvio dimensional, tornando-o uma solução ideal para a fabricação de alto volume de conectores médicos críticos.
Especificações principais do produto
| Parâmetros detalhados | do item de especificação |
|---|
| Cavidade do Molde | 1*4 Multi-Cavidades, 4 peças idênticas por ciclo para uma produção equilibrada e de alta eficiência |
| Material aplicável | PA12 (poliamida 12), de grau médico, biocompatível e adequado para componentes de vias de fluidos |
| Sistema de portão | Porta lateral direta, alimentação limpa, resíduo mínimo da porta e fluxo de fusão equilibrado em todas as cavidades |
| Grau de aço para molde | Aço para molde 1.2083ESR, refinado com ESR para ferramentas de nível médico ultralimpas e sem defeitos |
| Dureza de aço | HRC 48-52, tratado termicamente a vácuo para excepcional resistência ao desgaste e estabilidade dimensional a longo prazo |
| Acabamento superficial | Acabamento híbrido: polimento de alto brilho SPI-A3 + textura parcial VDI-18, atendendo aos padrões de aparência de dispositivos médicos |
| Mecanismo de Molde | Mecanismo deslizante de precisão para geometrias complexas de corte inferior em conectores médicos |
| Aplicação Moldada | Conectores médicos personalizados, componentes de passagem de fluidos e peças plásticas biocompatíveis |
| Compatibilidade de produção | Design pronto para salas limpas, compatível com máquinas de moldagem por injeção de nível médico |
Projeto e fabricação avançada de moldes

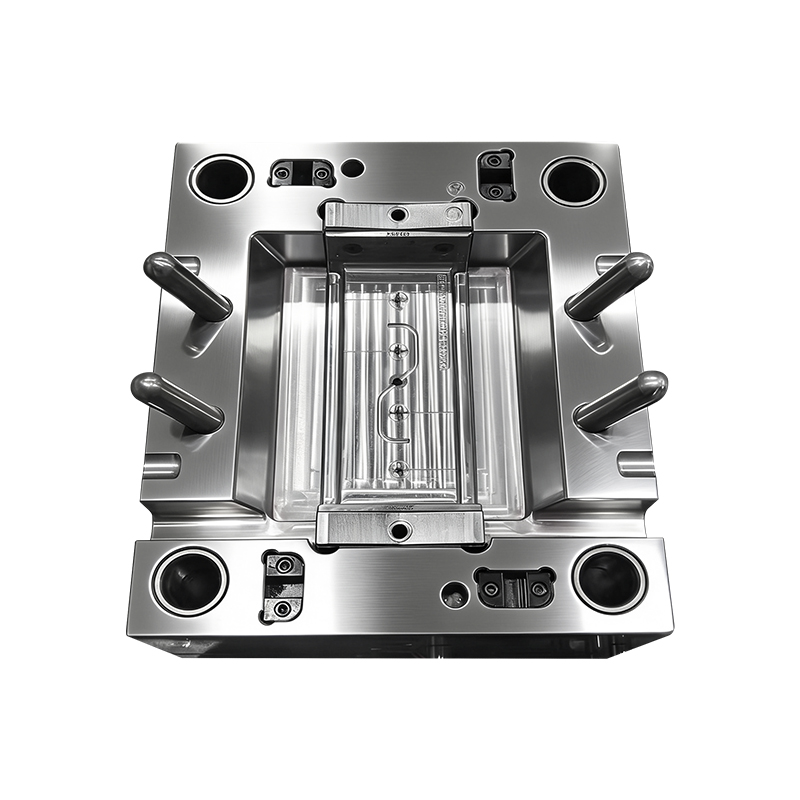

1. Layout de múltiplas cavidades 1*4 para produção médica
O design de cavidade 1*4 garante fluxo de fusão equilibrado e condições de resfriamento para todas as quatro peças, eliminando o risco de variação dimensional comum em moldes com múltiplas cavidades. Esta configuração é otimizada para produção em sala limpa, com espaço morto mínimo e fácil limpeza do molde para atender aos padrões de higiene médica.
2. Construção de aço do molde 1.2083ESR
Construída com aço para molde 1.2083 refinado por ESR e tratada termicamente até HRC 48-52, esta ferramenta oferece excepcional resistência à corrosão, resistência ao desgaste e estabilidade térmica. O processo ESR remove impurezas, garantindo que a superfície do molde esteja ultralimpa e livre de defeitos que possam comprometer a qualidade da peça médica. Este aço é ideal para aplicações médicas, pois evita a degradação do material e garante qualidade consistente das peças mesmo após milhões de ciclos.
3. Sistema de portão lateral direto para componentes médicos
A porta lateral direta está estrategicamente posicionada para alimentar o material em áreas não críticas do conector, garantindo que nenhuma marca de porta apareça nas superfícies de vedação ou no caminho do fluido. Este design minimiza os resíduos da comporta, reduzindo os requisitos de pós-processamento e garantindo que as peças atendam aos mais altos padrões de limpeza e biocompatibilidade. O caminho de fluxo equilibrado evita a degradação do material, preservando as propriedades de grau médico do PA12.
4. Acabamento de superfície híbrido SPI-A3 e VDI-18
O molde apresenta um acabamento superficial híbrido de precisão:
Polimento de alto brilho SPI-A3: Aplicado em caminhos de fluido críticos e superfícies de vedação, garantindo interiores lisos, sem rebarbas e fáceis de limpar que evitam contaminação.
Textura VDI-18 parcial: Aplicada em superfícies externas não críticas, proporcionando um acabamento fosco sutil que esconde pequenas marcas de moldagem, mantendo uma aparência profissional.
5. Mecanismo deslizante de precisão para geometrias complexas
O molde incorpora mecanismos deslizantes de precisão para produzir as complexas geometrias de corte necessárias para conectores médicos seguros e estanques. Esses controles deslizantes são projetados com tolerâncias restritas para eliminar rebarbas e garantir ajuste e função consistentes em todas as peças moldadas. O design também minimiza o desgaste de componentes móveis críticos, prolongando a vida útil do molde.
Adaptabilidade de materiais e vantagens essenciais
PA12 é uma poliamida de grau médico valorizada por sua biocompatibilidade, resistência química e flexibilidade, tornando-a ideal para componentes e conectores de vias de fluidos. Este molde personalizado foi desenvolvido especificamente para aproveitar estas propriedades:
Biocompatibilidade: O aço do molde limpo, o canal balanceado e as superfícies polidas garantem que o material PA12 permaneça livre de contaminação e degradação durante a moldagem.
Desempenho à prova de vazamentos: O mecanismo deslizante de precisão e as tolerâncias dimensionais restritas garantem que os conectores formem vedações seguras e à prova de vazamentos em aplicações médicas.
Qualidade consistente: A construção em aço 1.2083ESR e o tratamento térmico mantêm a precisão do molde, garantindo qualidade uniforme da peça em milhões de disparos.
Conformidade regulatória: O design pronto para sala limpa, as superfícies lisas e o pós-processamento mínimo apoiam a conformidade com os padrões de fabricação de dispositivos médicos.
Principais aplicações

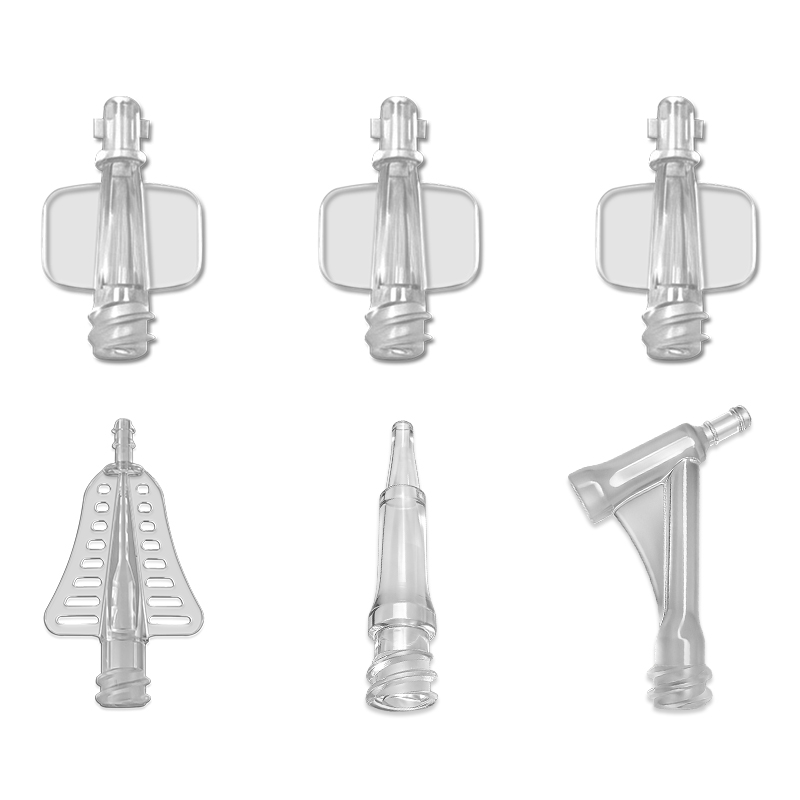

Este molde de injeção de alta precisão foi projetado para fabricar uma ampla variedade de conectores médicos PA12 e componentes de trajetória de fluido, incluindo:

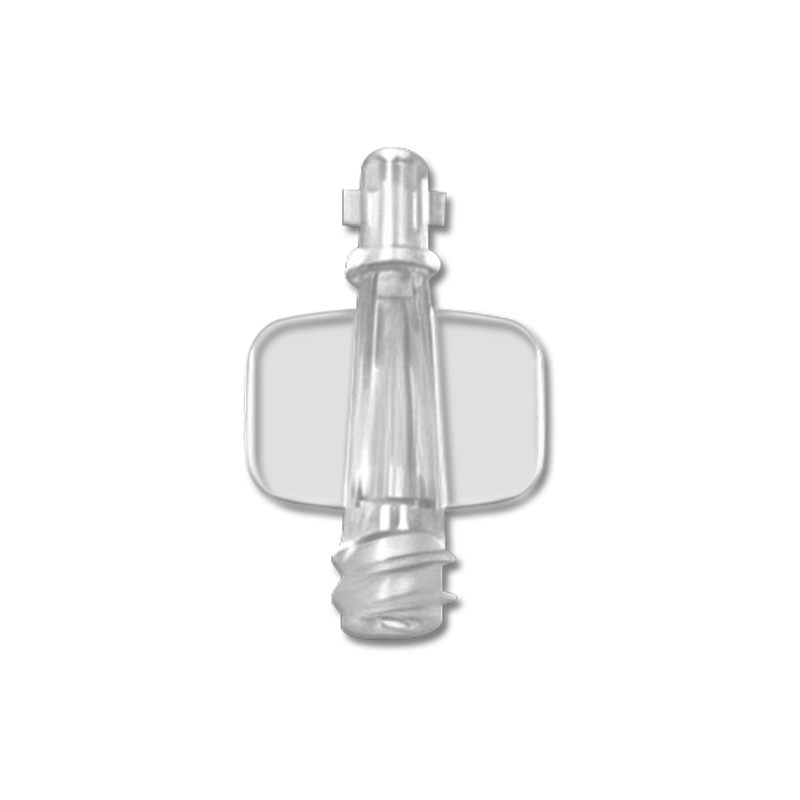

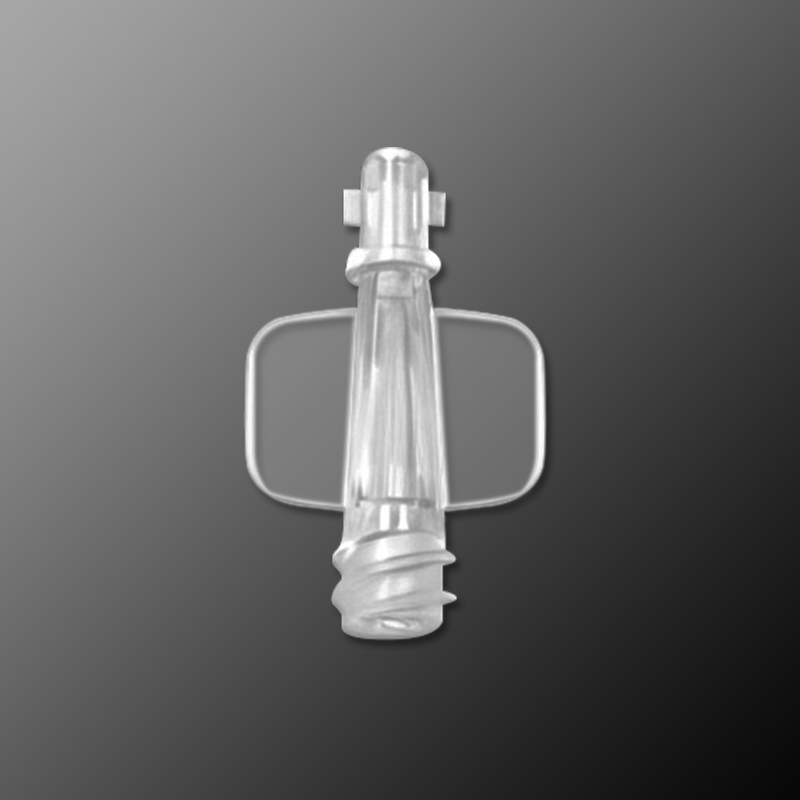

Conectores do conjunto de administração intravenosa e de fluidos
Luer locks e adaptadores para dispositivos médicos
Componentes do trajeto do fluido do instrumento cirúrgico
Peças plásticas biocompatíveis personalizadas para aplicações farmacêuticas e de saúde
Garantia de qualidade e suporte pós-venda
Cada molde de injeção de nível médico passa por um rigoroso processo de controle de qualidade em vários estágios, incluindo:
Verificação de material de aço e pureza ESR
Testes de dureza e validação de tratamento térmico
Verificações de precisão dimensional de todas as características críticas do molde, incluindo mecanismos deslizantes e superfícies de vedação
Inspeção de acabamento superficial de áreas polidas SPI-A3 e texturizadas VDI-18
Testes de molde são executados para validar a qualidade da peça, o desempenho da comporta e a consistência dimensional
Fornecemos suporte pós-venda abrangente, incluindo orientação de manutenção de moldes, solução de problemas técnicos e serviços de modificação, para garantir que sua produção funcione sem problemas e atenda a todos os requisitos de fabricação de dispositivos médicos.
