| Quantidade: | |
|---|---|
YIXUN mold
8480419090

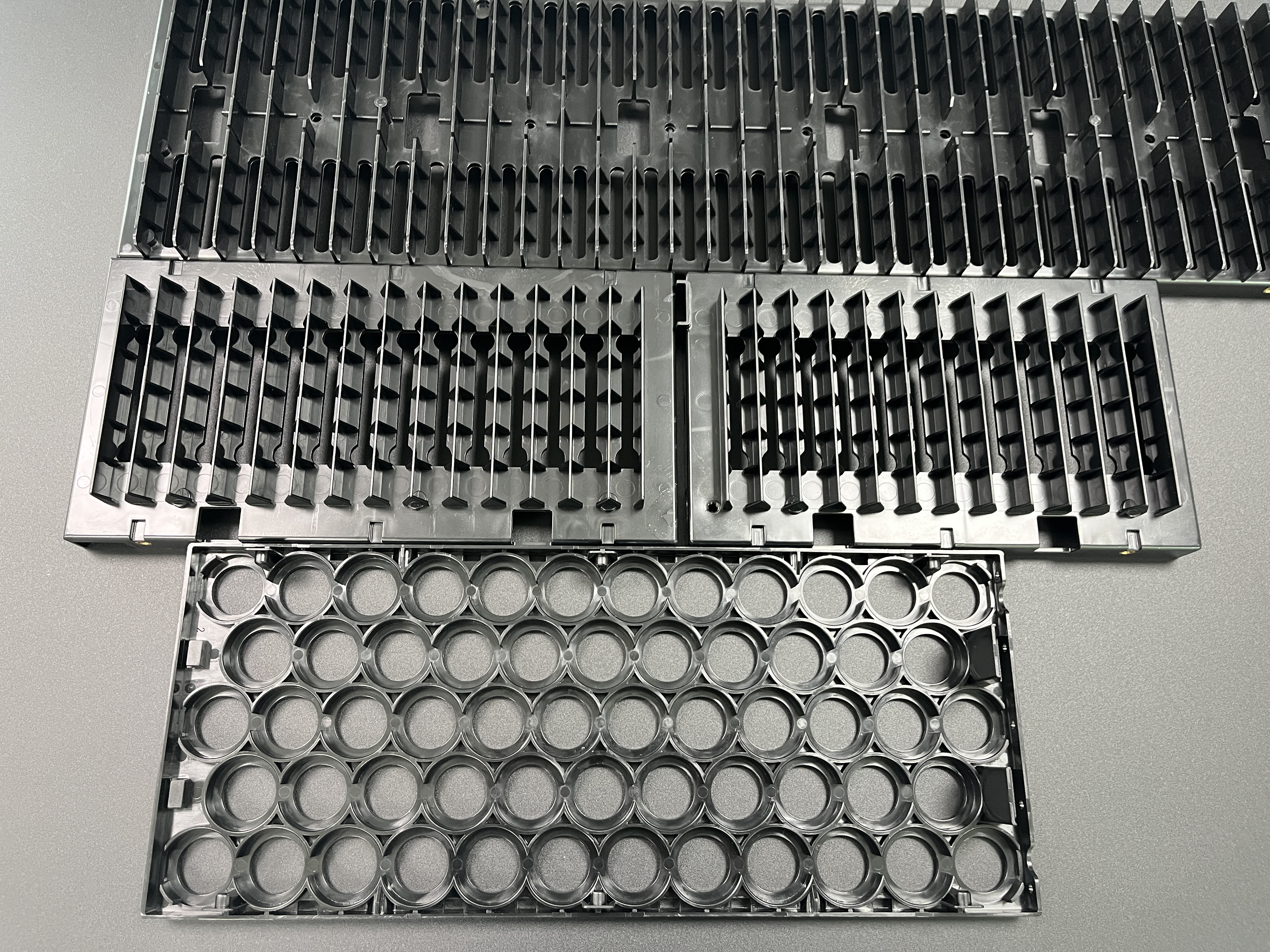

Processo de moldagem por injeção de caixa de bateria e acessórios eletrônicos
| Principais requisitos de desempenho | da categoria de produto |
|---|---|
| Caixas de bateria | - Rigidez estrutural (resiste ao impacto/vibração durante o uso) - Retardância de chama (classificação UL94 V-0 para evitar riscos de incêndio) - Resistência química (tolera a corrosão eletrolítica) - Estabilidade dimensional (±0,05 mm para montagem com células de bateria) - Dissipação de calor (condutividade térmica para baterias de alta potência) |
| Acessórios eletrônicos (conectores/suportes de PCB) | - Alta precisão (±0,005 mm para alinhamento de pino/soquete) - Isolamento elétrico (resistividade de volume ≥10¹⁴ Ω·cm) - Resistência à temperatura (-40 ℃ a 125 ℃ para uso automotivo/industrial) - Baixo empenamento (para evitar deformação da PCB) - Blindagem EMI (opcional para componentes de alta frequência) |
| Tipo de material | Principais propriedades | Aplicações típicas | Considerações sobre moldagem |
|---|---|---|---|
| ABS (acrilonitrila butadieno estireno) | Rigidez/resistência ao impacto equilibradas, boa processabilidade, custo-benefício | Caixas de bateria de baixa potência, suportes eletrônicos de baixa temperatura | Fácil de processar, mas com resistência ao calor limitada (≤80℃); requer adição de retardadores de chama para aplicações de bateria |
| PC (policarbonato) | Alta resistência ao impacto, retardamento de chama (UL94 V-0), resistência ao calor (120°C), transparência | Invólucros de bateria de alta potência, invólucros de sensores de alta temperatura | Alta temperatura de fusão (260-300°C); propenso a fissuras por tensão - precisa de recozimento pós-moldagem |
| Liga PC/ABS | Combina a resistência ao calor/chama do PC e a processabilidade do ABS | Invólucros de módulos de bateria EV, conectores eletrônicos automotivos | Reduz empenamento versus PC puro; ideal para caixas de bateria de formato complexo |
| PA6/PA66 (Nylon) + GF (Fibra de Vidro) | Alta resistência mecânica, resistência química, resistência ao calor (150°C+) | Suportes de bateria de alta carga, caixas de conectores industriais | O reforço GF causa desgaste do molde – use aço para molde resistente ao desgaste (H13); garantir distribuição uniforme de fibra para evitar anisotropia |
| PBT (Tereftalato de Polibutileno) | Excelente isolamento elétrico, baixa absorção de água, estabilidade dimensional | Suportes PCB, conectores de bateria de baixa tensão | Baixo encolhimento (0,8-1,2%); compatível com sobremoldagem (por exemplo, vedações TPE para impermeabilização) |
| LCP (polímero de cristal líquido) | Precisão ultra-alta, resistência ao calor (250°C+), baixo empenamento | Microconectores, componentes eletrônicos de alta frequência | Alta viscosidade de fusão – requer alta pressão de injeção (150-200 MPa); janela de processamento estreita |
Retardadores de chama: Aditivos FR sem halogênio (por exemplo, hidróxido de magnésio) para caixas de bateria para atender aos padrões RoHS/REACH.
Fibra de Carbono/Grafite: Adicionado ao PC/ABS para caixas de bateria para melhorar a condutividade térmica (1-5 W/m·K) e blindagem EMI.
Estabilizadores UV: Para acessórios eletrônicos externos (por exemplo, caixas de baterias solares) para resistir à degradação UV.
| Temperatura de fusão do material | (℃) | Temperatura do molde (℃) | Pressão de injeção (MPa) | Pressão de retenção (MPa) | Tempo de resfriamento (s) | Tempo de ciclo (s) |
|---|---|---|---|---|---|---|
| Abs | 200-240 | 40-60 | 80-120 | 40-60 | 15-25 | 30-45 |
| PC | 260-300 | 80-120 | 100-150 | 50-80 | 20-35 | 40-60 |
| Liga PC/ABS | 230-270 | 60-90 | 90-130 | 45-70 | 18-30 | 35-50 |
| PA66+30%GF | 260-290 | 80-100 | 120-180 | 60-90 | 25-40 | 45-70 |
| PBT | 230-260 | 40-80 | 70-110 | 35-55 | 15-25 | 30-45 |
Secagem: PC/PA/PBT absorvem a umidade facilmente - seque a 80-120°C por 2-4 horas (teor de umidade ≤0,02%) para evitar hidrólise, listras prateadas ou defeitos de bolhas.
Mistura de pellets: Garanta a dispersão uniforme de aditivos (por exemplo, retardadores de chama/GF) por meio de mistura de rosca dupla para evitar falhas localizadas de desempenho.
Velocidade de injeção: Use controle de velocidade de vários estágios – velocidade lenta para enchimento da comporta (evitar jato) e velocidade rápida para enchimento da cavidade (garantir enchimento completo); reduza a velocidade para materiais reforçados com GF para minimizar a quebra da fibra.
Tempo de retenção: Aumente o tempo de retenção (10-15s) para caixas de bateria de paredes grossas para eliminar marcas de afundamento; encurte para conectores de paredes finas (3-5s) para evitar excesso de embalagem/empenamento.
Caixas de bateria: Adote canais de resfriamento conformados (impressos em 3D) para combinar com geometrias de caixa complexas - garanta uniformidade de resfriamento (diferença de temperatura ≤5°C) e reduza o empenamento em 30%.
Acessórios de precisão: Canais de micro-resfriamento (diâmetro 2-3 mm) próximos às cavidades dos pinos/soquetes para manter a precisão dimensional (±0,005 mm).
| Tipo de Componente | Design de Molde | Material e Tratamento de Foco |
|---|---|---|
| Caixas de bateria | - Grande tamanho de cavidade (até 1000×500 mm para baterias EV) - Base de molde reforçada (aço 45# + nervuras) para resistir à pressão de injeção - Ranhuras de ventilação (0,02-0,05 mm) nos cantos para liberar o ar preso | Núcleo/cavidade: aço P20/H13 (HRC 50-55) Tratamento de superfície: Nitretação (resistência ao desgaste) + revestimento anticorrosivo (resistir ao eletrólito) |
| Conectores/suportes de PCB | - Design de múltiplas cavidades (32/64 cavidades) para alto volume - Pinos guia de precisão (±0,002 mm) para garantir o alinhamento da cavidade - Layout do pino ejetor para evitar marcas nas superfícies de contato | Núcleo/cavidade: aço S136 (HRC 52-58)Tratamento de superfície: Polimento espelhado (Ra ≤0,02μm) + cromagem dura |
Blindagem EMI: Integre inserções condutoras (por exemplo, folha de cobre) em moldes para sobremoldagem com LCP/PC – elimina processos de blindagem pós-moldagem (por exemplo, pulverização).
Vedação à prova d'água: Juntas de silicone/TPU integradas ao molde por meio de sobremoldagem (moldes de 2 disparos) para caixas de bateria - classificação IP67/IP68 sem montagem.
Inserções roscadas: Use moldagem de inserção para incorporar roscas metálicas nas tampas da caixa da bateria – garante resistência ao torque (≥5 N·m) para montagem/desmontagem repetida.
| Solução | de causa raiz | do tipo de defeito |
|---|---|---|
| Deformação (caixas de bateria) | Resfriamento irregular, distribuição irregular de GF, pressão de retenção excessiva | - Otimize os canais de resfriamento conformados - Reduza a pressão de retenção em 10-15% - Use liga de PC/ABS de baixa contração |
| Tiros curtos (pinos do conector) | Pressão de injeção insuficiente, comportas estreitas, lama fria no fundido | - Aumentar a pressão de injeção em 10-20% - Aumentar o tamanho da porta (0,8-1,2 mm para microconectores) - Adicionar poços de slug frio ao molde |
| Listras prateadas (caixas de bateria para PC) | Umidade no material, alta taxa de cisalhamento | - Prolongue o tempo de secagem (4+ horas a 120°C) - Reduza a velocidade de injeção em 15% - Aumente a temperatura de fusão em 10-15°C |
| Flash (bordas da cavidade) | Desalinhamento do molde, pressão de injeção excessiva, linhas de separação do molde desgastadas | - Recalibrar o alinhamento do molde (tolerância ±0,003 mm) - Reduzir a pressão de injeção - Reparar linhas de separação desgastadas através de polimento |
| Mau isolamento elétrico | Contaminação no material, vazios nas peças moldadas | - Use plásticos de engenharia virgens (não reciclados) - Aumente a pressão de retenção para eliminar vazios - Implemente uma filtragem rigorosa de materiais (filtro de malha 100) |
Recozimento: As peças de PC/PA são recozidas a 80-100°C por 1-2 horas para liberar o estresse interno (crítico para caixas de bateria para evitar rachaduras durante o ciclo térmico).
Rebarbação: Use rebarbação robótica a laser para conectores de precisão (evita danos manuais ao alinhamento do pino/soquete).
Revestimento de superfície: Aplique revestimento antiestático (resistência de superfície 10⁶-10⁹ Ω) em acessórios eletrônicos para proteção ESD.
Inspeção Dimensional: CMM (Máquina de Medição por Coordenadas) para dimensões importantes (por exemplo, tamanho da cavidade da caixa da bateria, espaçamento entre pinos do conector) com tolerância de ±0,005mm.
Testes Mecânicos: Teste de impacto (≥50 kJ/m² para caixas de bateria conforme ISO 179), teste de resistência à tração (≥60 MPa para peças PA66+GF).
Teste de Retardo de Chama: Certificação UL94 V-0 (sem propagação de chama por ≥10s) para caixas de bateria.
Teste Elétrico: Teste de resistência de isolamento (≥10¹⁴ Ω·cm) para suportes de PCB, teste de ruptura de tensão (≥20 kV/mm).
Moldagem Inteligente: Integre monitoramento em tempo real (sensores de pressão/temperatura em moldes) para ajustar parâmetros dinamicamente – reduza as taxas de defeitos em 40%.
Design leve: Use moldagem por injeção microcelular (MuCell) para caixas de bateria para reduzir o peso em 15%, mantendo a rigidez.
Sustentabilidade: adote plásticos de engenharia reciclados (rPC/rABS) para componentes não críticos da caixa da bateria (atenda às metas de 30% de conteúdo reciclado) sem comprometer o desempenho.
