Visão geral do produto
Este molde de injeção de precisão é desenvolvido sob medida para a produção de peças de lentes grandes e pequenas transparentes para PC, adotando base de molde padrão LKM confiável + aço de molde para trabalho a quente 1.2344 com dureza temperada para HRC 48-52. Projetado com um layout de cavidade 1+1, um molde pode fabricar simultaneamente dois componentes de lentes transparentes circulares de tamanhos diferentes. Equipado com um sistema de alimentação de portão de ponta e estrutura profissional de controle de tolerância de alta precisão, o molde satisfaz perfeitamente os requisitos rigorosos de produtos ópticos transparentes em acabamento superficial, precisão dimensional, moldagem interna sem bolhas e produção em massa estável, amplamente utilizado em iluminação, eletrodomésticos, campos de cobertura óptica eletrônica.
Recursos principais
1. Aço para molde Premium 1.2344, HRC 48-52 Alta resistência ao desgaste
O núcleo e a cavidade do molde adotam aço para ferramentas de trabalho a quente 1.2344 importado, passando por rigoroso tratamento térmico de têmpera e revenido a vácuo para atingir a dureza HRC 48-52. Este material apresenta excelente resistência à fadiga térmica, alta dureza e excelente desempenho de polimento. Ele pode ser polido até obter uma superfície espelhada, atendendo totalmente aos requisitos de alto brilho de produtos de lentes de PC transparentes, evitando efetivamente arranhões, superfícies embaçadas e ferrugem do molde durante a produção contínua de longo prazo, estendendo a vida útil do molde em até mais de 500.000 fotos com precisão estável.
2. Controle de tolerância rigoroso e preciso para lentes ópticas
Como ferramenta de moldagem para lentes ópticas transparentes, todo o molde adota processos de usinagem de precisão, incluindo desbaste CNC, acabamento EDM, corte de fio e retificação de superfície de alta precisão. Controlamos a tolerância dimensional em ±0,01 mm para montagem de chaves e superfícies ópticas. O layout de ventilação otimizado é projetado para material transparente de PC para eliminar armadilhas de ar, listras prateadas, bolhas e linhas de solda nas superfícies das lentes, garantindo alta transmitância de luz e aparência impecável dos produtos de lentes acabados, que podem atender diretamente aos padrões de pós-montagem e aplicação óptica sem polimento secundário.
3. Design Pin Point Gate, bela superfície de lente e desgaseificação automática
Este molde aplica uma estrutura clássica de alimentação de portão de ponta de pino. A pequena marca da porta é deixada na superfície não óptica da lente, que pode ser automaticamente cortada durante a abertura do molde. Nenhum corte manual da porta ou processamento de superfície secundária é necessário, economizando muito nos custos de mão de obra pós-produção. O sistema de canal balanceado garante preenchimento uniforme de fusão em cavidades grandes e pequenas, evitando encolhimento irregular, empenamento e deformação de lentes transparentes de PC de parede fina, mantendo qualidade dimensional e de superfície consistente entre produtos em lote.
4. Base de molde padrão LKM, estrutura de molde estável

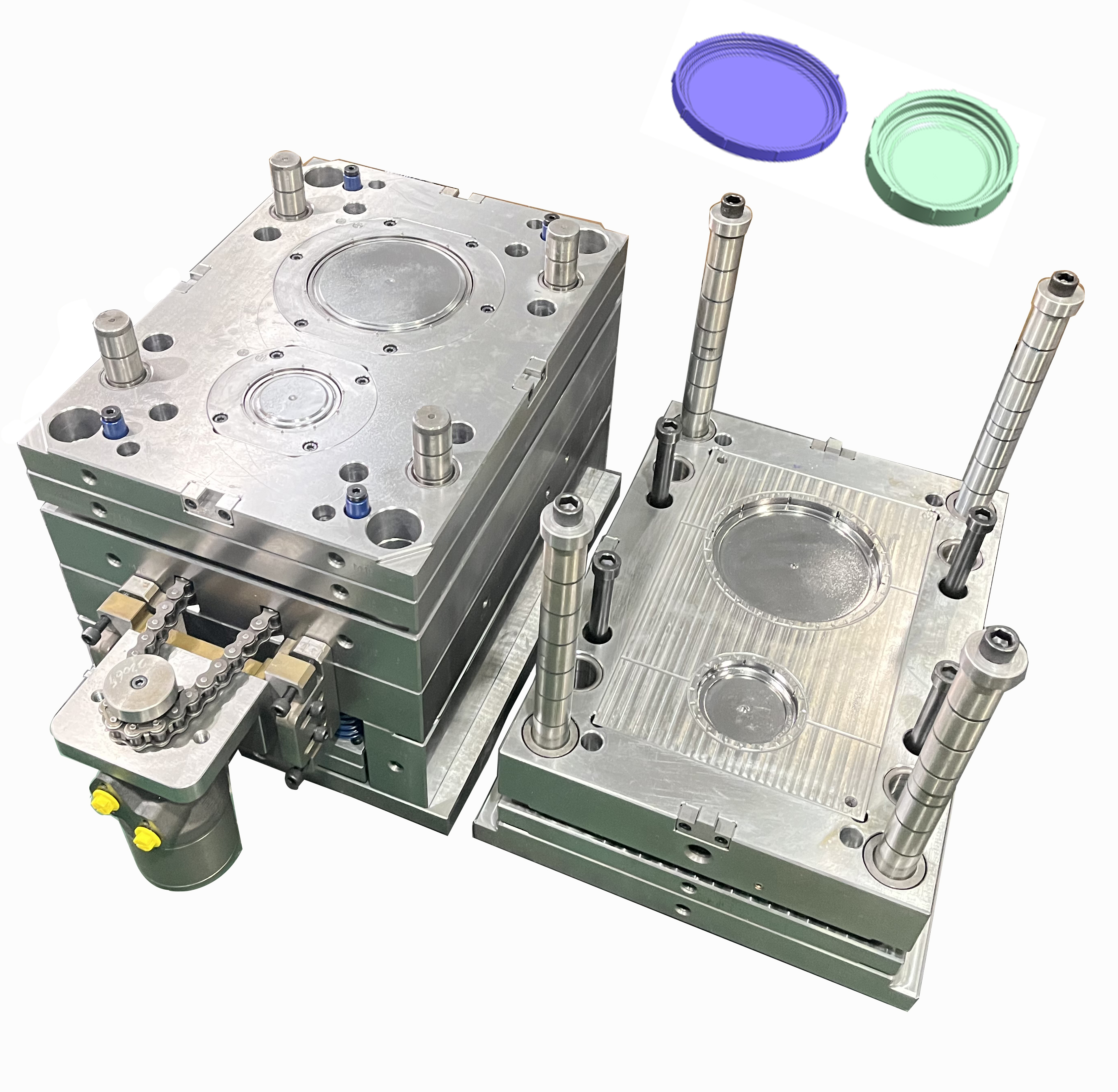

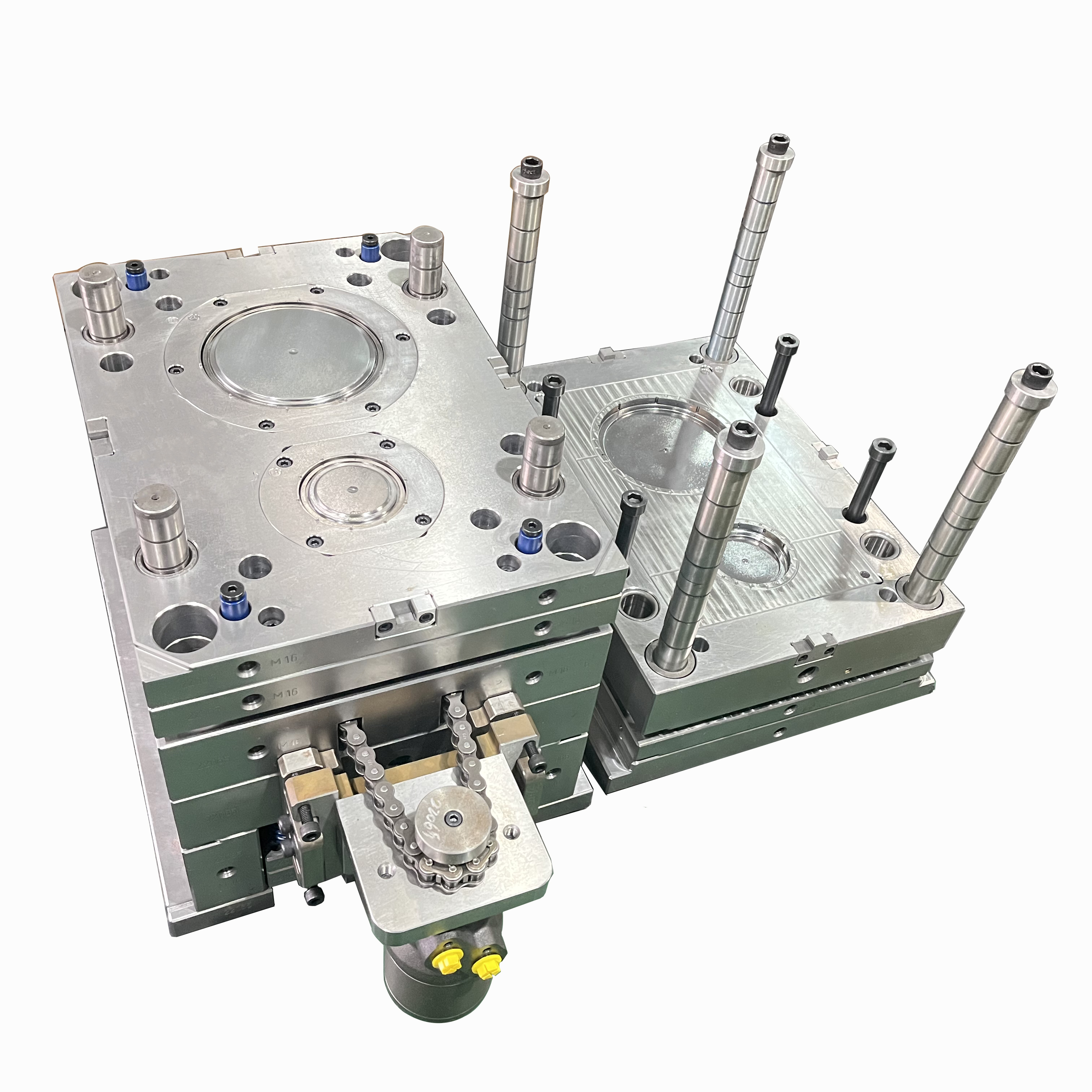

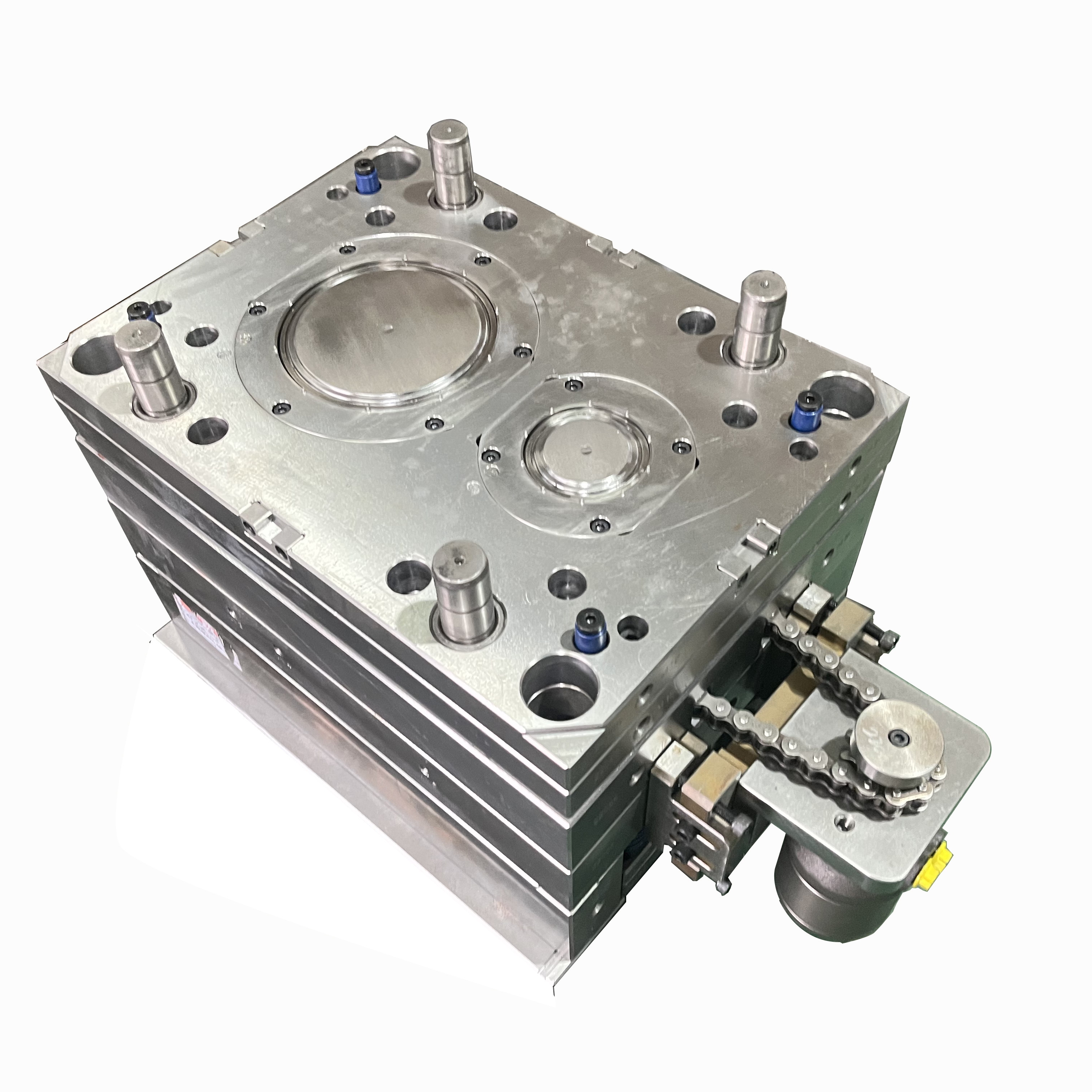

Adotamos base de molde padrão LKM madura com alta rigidez e boa intercambialidade. Combinado com mecanismo de ejeção acionado por corrente e layout otimizado do canal de resfriamento, o molde atinge resfriamento rápido e uniforme para peças transparentes de PC, encurtando o ciclo de moldagem e melhorando a eficiência da produção. Toda a estrutura do molde é razoavelmente reforçada para resistir à alta pressão de injeção, evitando efetivamente a deformação do molde durante a produção em massa de longo prazo, reduzindo a frequência de manutenção e a taxa de falhas.

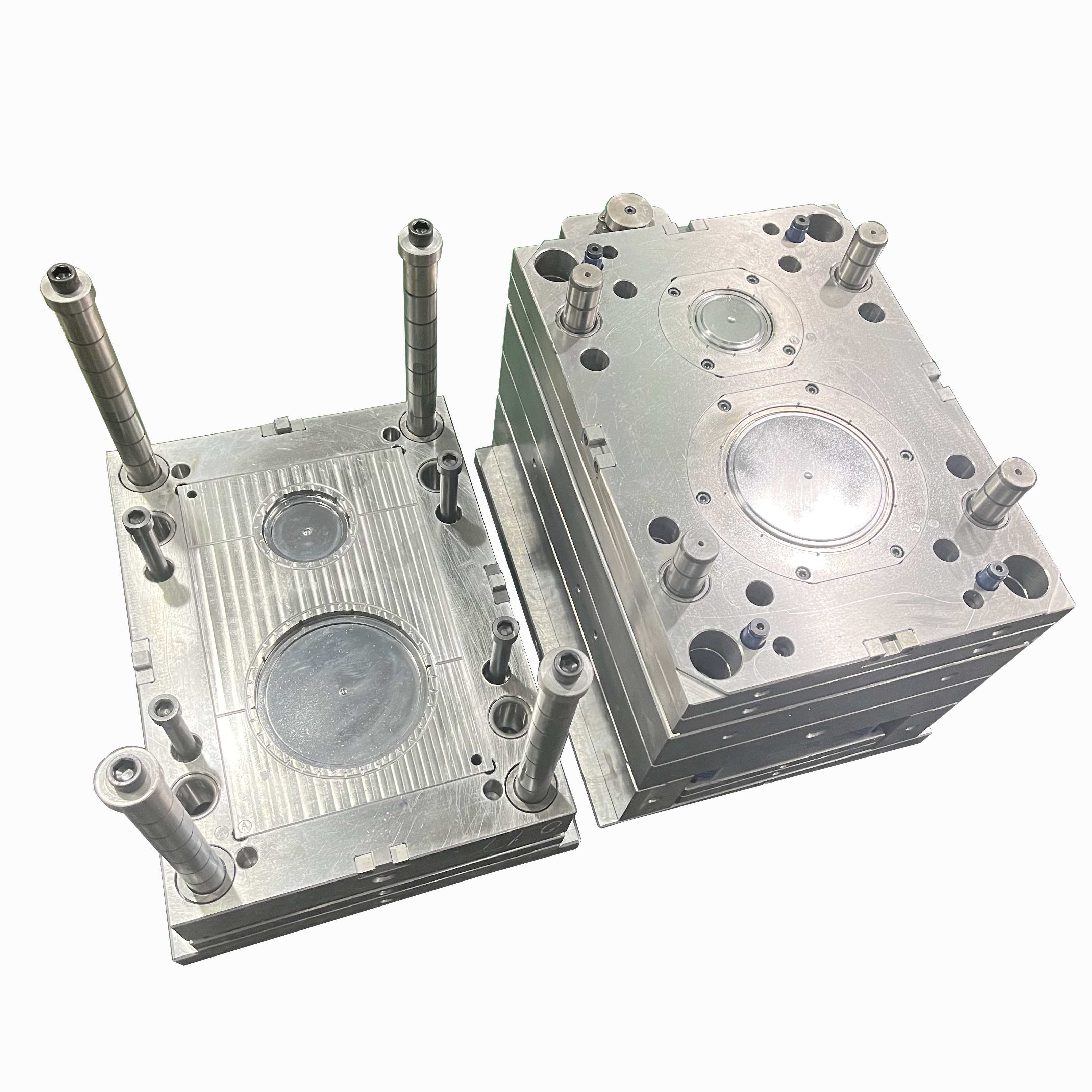

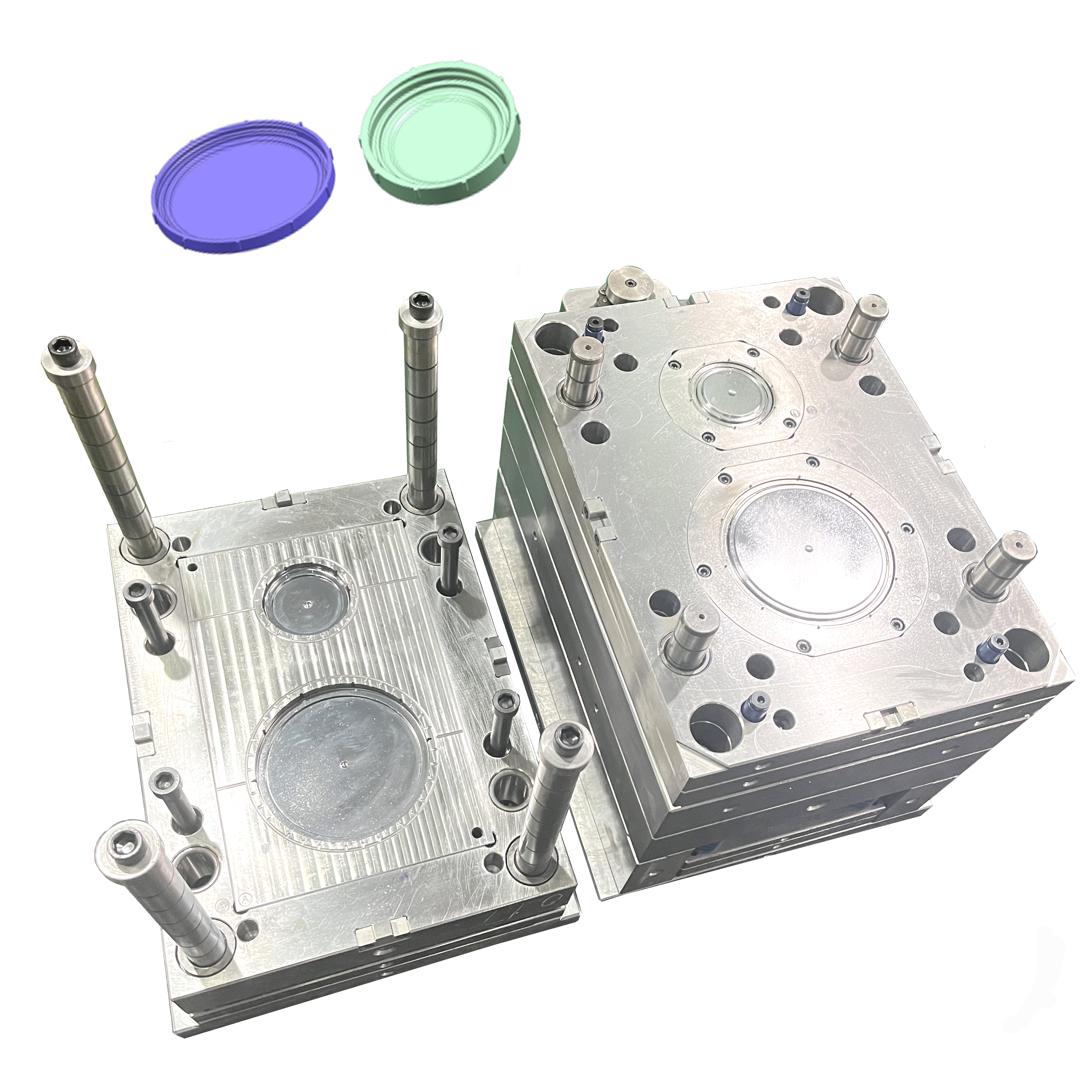

5. Layout de cavidade 1 + 1, um molde para lentes de dois tamanhos
O design de cavidade 1+1 realiza a moldagem síncrona de lentes transparentes circulares de tamanho grande e pequeno em um único ciclo de injeção. Ele pode atender com flexibilidade à demanda de produção mista do cliente com duas especificações, melhorando a utilização de matérias-primas e a flexibilidade de produção. O design da cavidade independente evita interferência mútua no enchimento por fusão entre dois produtos, garantindo alta precisão independente para peças de lentes grandes e pequenas.
Especificações Técnicas
| Parâmetro | do item |
| Nome do produto | Molde de injeção de lente grande e pequena transparente para PC |
| Base de molde | Base de molde padrão LKM |
| Layout da cavidade | 1+1 Cavidade |
| Material do núcleo do molde | 1.2344 Aço para Trabalho a Quente |
| Dureza | HRC 48-52 |
| Tipo de portão | Portão de Pin Point |
| Material Plástico Aplicável | PC Transparente |
| Tolerância Dimensional | Controle de alta precisão de ±0,01 mm |
| Acabamento superficial | Espelho polido para superfície óptica |
| Sistema de ejeção | Ejeção mecânica de corrente |
| Aplicação principal | Lentes ópticas, tampas de iluminação, caixas eletrônicas transparentes |
Intervalo de aplicação
Este molde de injeção de lente de PC de precisão é amplamente adequado para a fabricação de várias peças ópticas circulares transparentes:
Lentes de lâmpadas de iluminação LED, capas de abajur
Lentes protetoras transparentes para eletrodomésticos
Janelas de observação de equipamentos eletrônicos e tampas ópticas
Lentes de luz transparentes pequenas automotivas
Peças de cobertura circular transparente para embalagens cosméticas
Nossas vantagens
Experiência profissional em design de molde óptico transparente: Realizamos análises de fluxo de molde com antecedência para otimizar a posição da porta, resfriamento e ventilação, resolvendo completamente defeitos comuns de moldagem de PC, como bolhas, linhas prateadas e marcas de encolhimento.
Inspeção rigorosa de precisão de todo o processo: Cada molde passa por três rodadas de testes dimensionais, teste de molde e confirmação de amostra antes da entrega para garantir a conformidade com a tolerância.

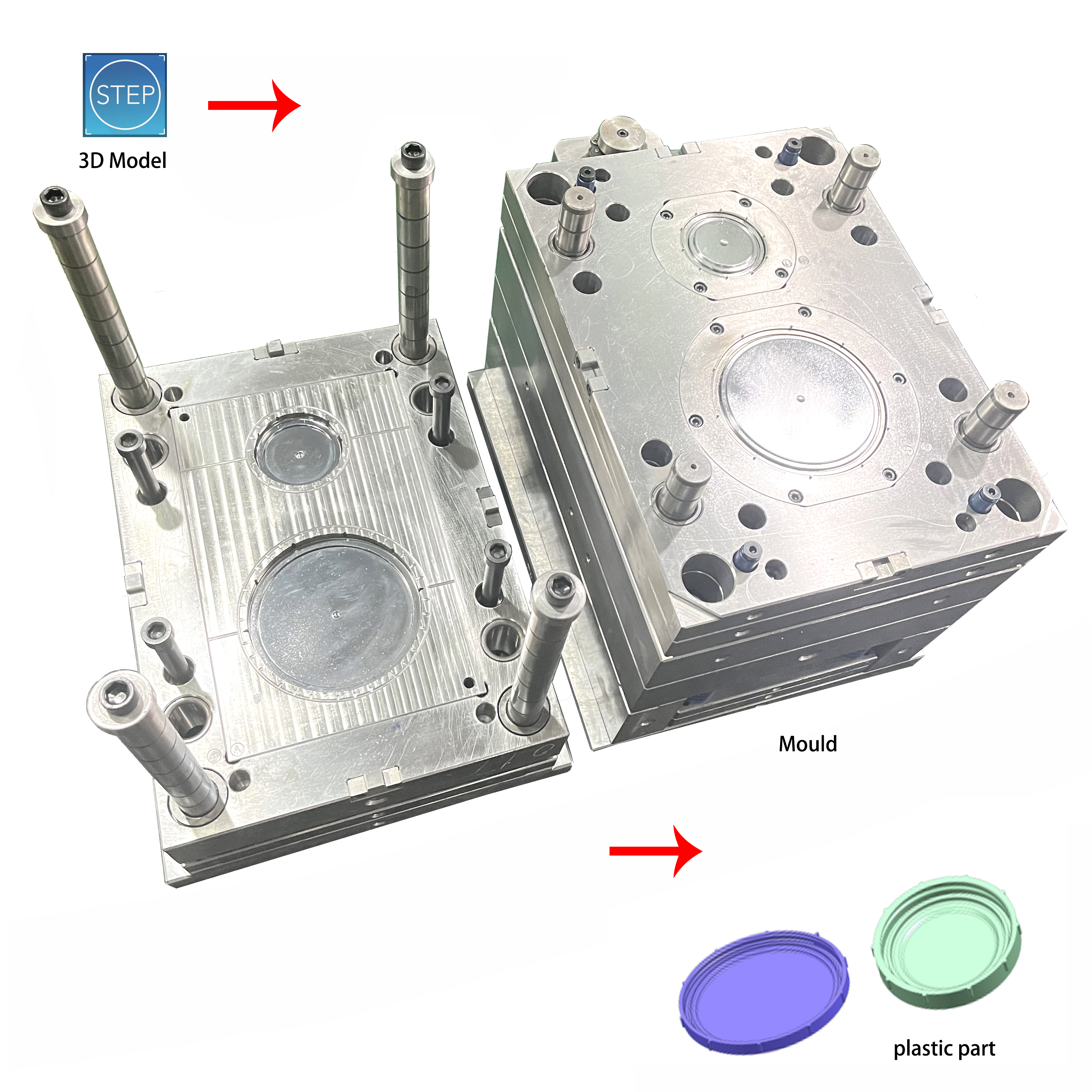

Serviço personalizado completo: Oferecemos suporte a número de cavidade personalizado, textura de superfície, tipo de portão, grau de aço do molde de acordo com seus desenhos 2D / 3D, fornecendo projeto de molde, fabricação, teste de molde, embalagem e orientação técnica global de pós-venda.
Solução de molde estável e de longa duração: Todos os moldes são equipados com peças de desgaste sobressalentes padronizadas para dar suporte à sua produção em massa contínua e minimizar o custo do tempo de inatividade da produção.
Perguntas frequentes
Q1: Este molde pode fazer outros materiais transparentes além do PC?
A1: Sim, este molde com cavidade polida espelhada também pode ser adaptado para PMMA, PET e outros plásticos de engenharia transparentes após um leve ajuste de parâmetro do processo de moldagem.
Q2: Qual é a vida útil normal deste molde 1.2344?
A2: Sob manutenção padrão de moldagem por injeção, a vida útil pode atingir 500.000 a 800.000 disparos, e o núcleo do molde pode ser polido novamente para prolongar a vida útil se ocorrer um leve desgaste.
Q3: Você pode personalizar o tamanho da lente e a quantidade de cavidades?
A3: Com certeza, apoiamos o desenvolvimento de moldes totalmente personalizados com base nos arquivos 3D do seu produto, incluindo alteração do layout da cavidade, ajuste do diâmetro da lente e otimização da estrutura do portão de acordo com sua demanda de produção.
