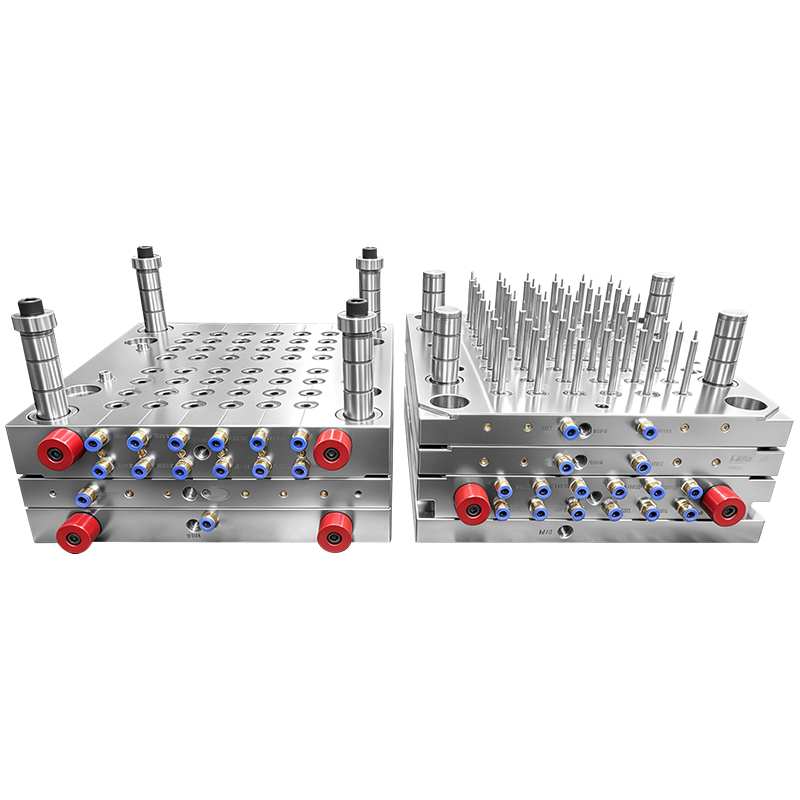

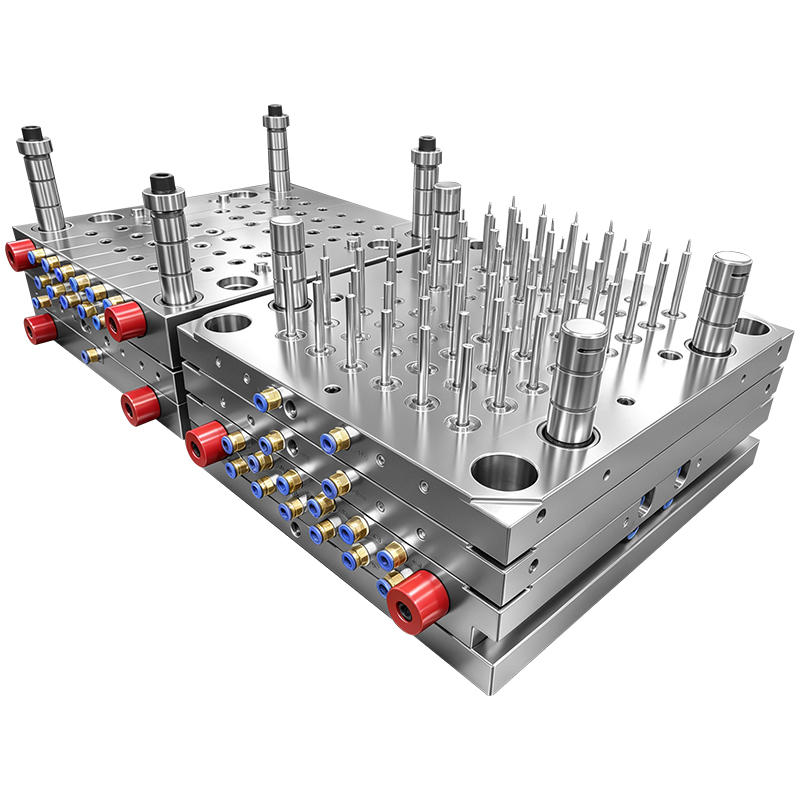

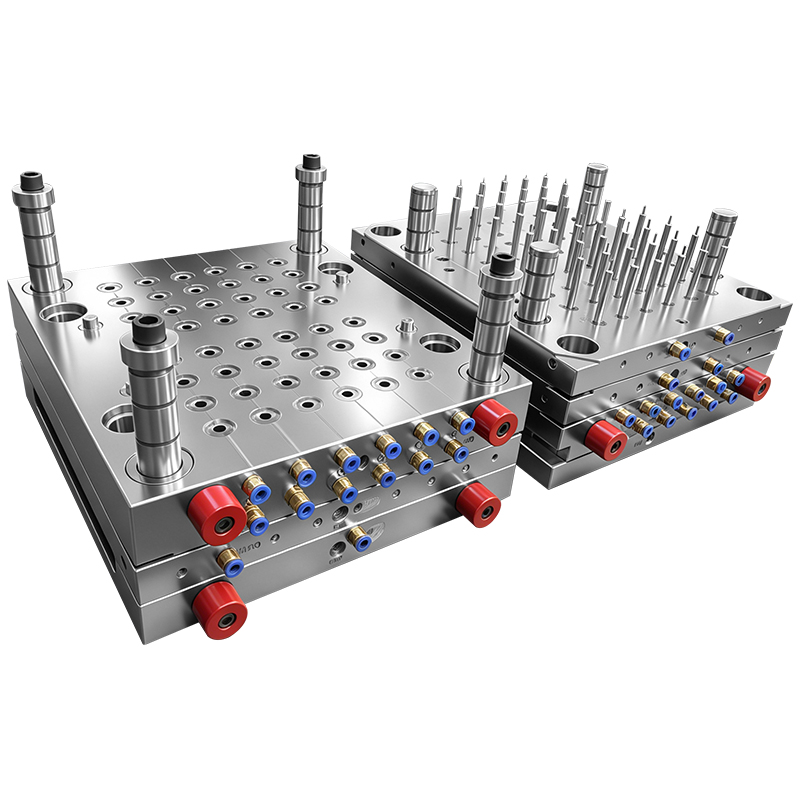

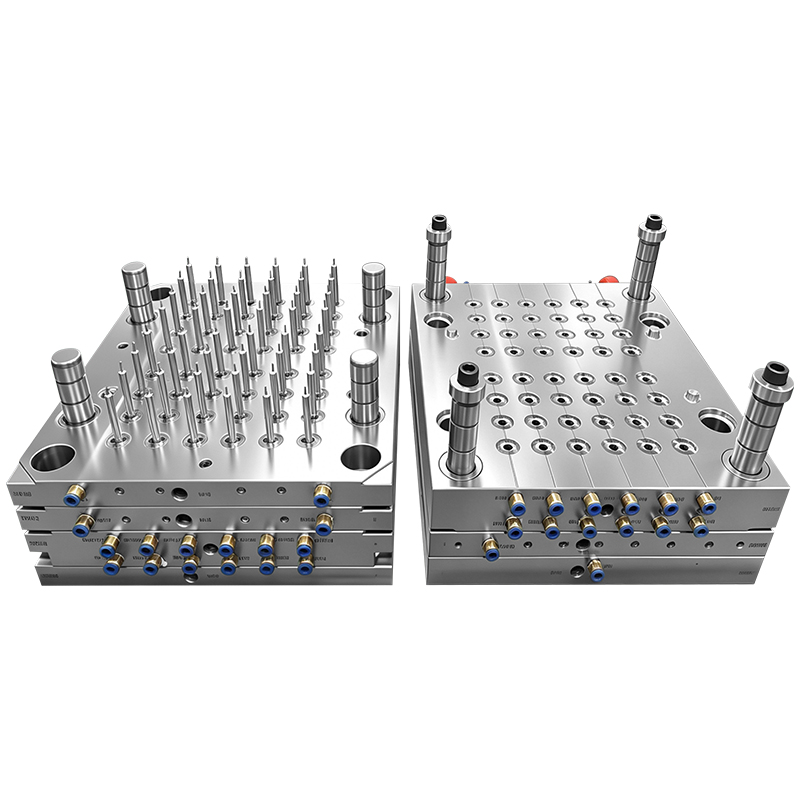

Porta lateral dos materiais de consumo médicos da cavidade do molde dos PP 1*48 com grande Sprue S136 HRC48-50 que forma a cavidade de aço e o núcleo que lustra o molde médico da seringa de 3 Ml

1. Visão geral do produto

2. Principais especificações técnicas

3. Estrutura do molde central e análise do projeto

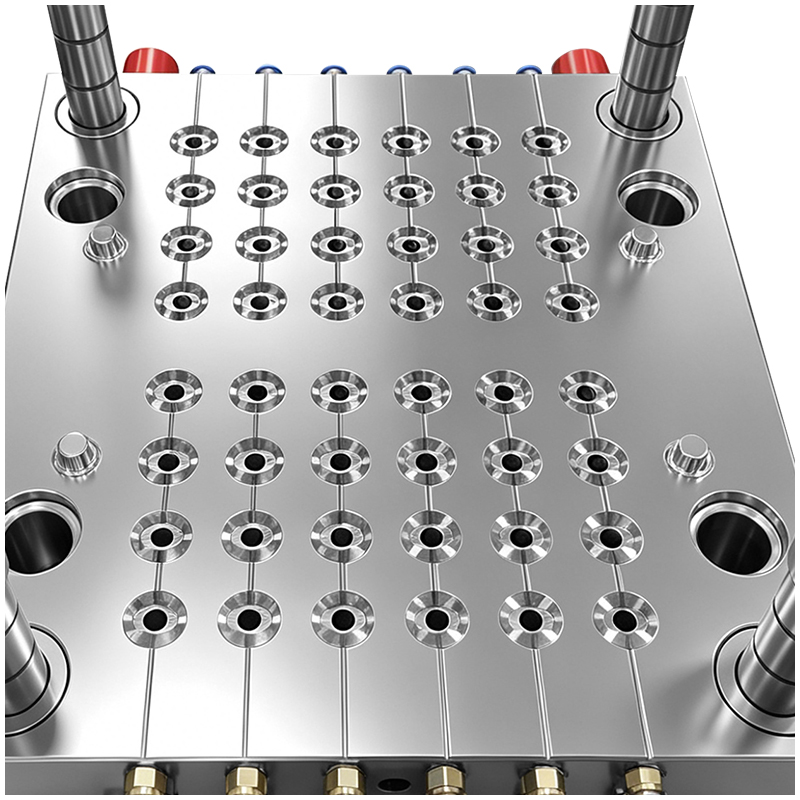

3.1 Sistema de Cavidade e Núcleo

• Escolha do material: O aço inoxidável S136 é selecionado por sua excepcional resistência à corrosão, resistência ao desgaste e facilidade de polimento. No HRC48–50, ele equilibra dureza e tenacidade para suportar ciclos de injeção repetitivos e de alta pressão, ao mesmo tempo que mantém dimensões de furo de precisão para corpos de seringa.

• Simetria de layout: O arranjo de cavidades 1×48 foi projetado para proporcionar um equilíbrio perfeito do fluxo de fusão, garantindo que cada cavidade receba pressão e temperatura de fusão idênticas, eliminando a variação entre disparos.

• Processo de polimento: Todos os pinos centrais e superfícies de cavidade passam por polimento diamantado em várias etapas para obter um acabamento espelhado. Isso elimina microrugosidades que poderiam reter contaminantes, garantindo que os corpos das seringas estejam prontos para esterilização e livres de rebarbas que possam comprometer a segurança ou a montagem.

3.2 Sistema de portão e corredor

• Design da porta lateral: A porta lateral está estrategicamente localizada na área não funcional do flange do corpo da seringa, deixando o furo interno crítico e a superfície externa completamente livres de marcas de porta. Isso garante nenhum impacto na vedação, deslizamento ou qualidade visual do cano.

• Câmara fria de canal grande: O design do canal grande otimiza a distribuição do fluxo de material fundido em todas as 48 cavidades, evitando queda de pressão e garantindo enchimento uniforme mesmo em altas velocidades de injeção. O sistema de câmara fria é simples, confiável e fácil de limpar, tornando-o ideal para produção em salas limpas, onde os riscos de contaminação devem ser minimizados.

• Balanceamento do corredor: O sistema do corredor usa ramificações de comprimento igual para cada cavidade, garantindo caminhos de fluxo e condições de pressão idênticos. Isso elimina preenchimento irregular, empenamento ou discrepâncias dimensionais entre peças de cavidades diferentes.

3.3 Sistema de resfriamento

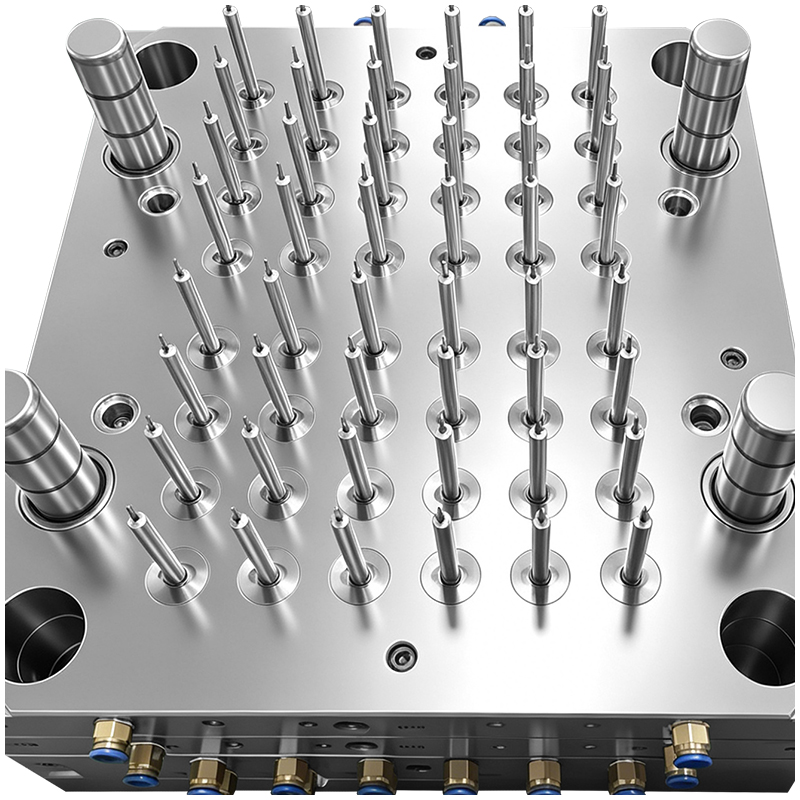

• Resfriamento do pino central: Cada um dos 48 pinos centrais possui um canal de resfriamento dedicado (design com defletor ou borbulhador) para manter a temperatura central consistente, evitando encolhimento desigual e empenamento das paredes finas do corpo da seringa.

• Resfriamento da placa de cavidade: As placas de molde são equipadas com canais de água uniformemente espaçados, mantendo uma temperatura uniforme da superfície do molde em todas as cavidades. Isto reduz os tempos de ciclo e garante uma qualidade consistente das peças.

• Controle de temperatura: O sistema foi projetado para regulação precisa da temperatura (normalmente 40–60°C para moldagem de PP), fundamental para minimizar a tensão residual no cilindro, o que pode causar desvio dimensional ao longo do tempo ou afetar o ajuste da montagem.

3.4 Sistema de Ejeção e Desmoldagem

• Ejeção do pino: Os pinos ejetores são colocados no flange do cano, aplicando força uniforme para evitar a deformação do cano de parede fina durante a ejeção. Isso garante que a peça seja liberada de forma limpa, sem arranhar ou distorcer o furo interno crítico.

• Ejeção Sincronizada: O sistema de ejeção é sincronizado para corresponder à sequência de abertura do molde, evitando ejeção prematura ou retardada que pode danificar as peças ou o molde.

4. Compatibilidade de materiais e processos

4.1 Material PP de grau médico

• Biocompatibilidade: O PP de grau médico é certificado pela USP Classe VI, não é tóxico e é adequado para contato com fluidos corporais, tornando-o ideal para corpos de seringas.

• Características de processamento: A baixa viscosidade e alta fluidez do PP combinam perfeitamente com o corredor balanceado e o sistema de comporta lateral do molde, garantindo o preenchimento completo das 48 cavidades mesmo em designs de paredes finas.

• Compatibilidade de esterilização: O material é compatível com irradiação gama e esterilização por óxido de etileno (EtO), um requisito crítico para dispositivos médicos.

4.2 Otimização do Processo de Moldagem

• Tempo de ciclo: Com o sistema de resfriamento de alta eficiência, o molde atinge um tempo de ciclo curto (normalmente de 15 a 25 segundos por ciclo), maximizando a produção para produção médica de alto volume.

• Controle de pressão: O design do canal de entrada grande permite o aumento de pressão controlado e gradual, reduzindo o risco de flash ou excesso de compactação, o que é essencial para manter tolerâncias rígidas em corpos de seringas de paredes finas.

• Consistência: O corredor balanceado e o resfriamento uniforme garantem que cada barril tenha espessura de parede, circularidade e diâmetro interno idênticos, eliminando rejeições devido à variação dimensional.

5. Recursos de qualidade e conformidade

• Qualidade da superfície: O polimento espelhado SPI A-1 garante que a superfície interna do cano seja lisa, evitando o atrito do pistão e garantindo uma dosagem precisa durante o uso. Também elimina locais potenciais para crescimento bacteriano, apoiando o uso médico estéril.

• Precisão dimensional: O molde é construído com tolerâncias restritas (±0,01 mm) para recursos críticos como furo interno, diâmetro do flange e interface luer lock, garantindo compatibilidade com agulhas e êmbolos de seringa padrão.

• Prontidão para salas limpas: As superfícies lisas e fáceis de limpar do molde e a construção em aço inoxidável o tornam adequado para uso em salas limpas ISO 7/8, sem fendas ocultas que possam abrigar contaminantes.

• Rastreabilidade e Documentação: Todos os componentes são rastreáveis ​​e o molde pode ser fornecido com documentação completa (certificados de materiais, relatórios de tratamento térmico, registros de polimento) para atender aos requisitos regulatórios da indústria médica.

6. Aplicações e casos de uso

• Componentes da seringa Luer Lock

• Corpos de seringa pré-preenchíveis

• Frascos e recipientes médicos

• Outros consumíveis médicos de precisão e paredes finas que exigem produção estéril e de alto volume

7. Personalização e atualizações

• Expansão de cavidade: opções para layouts de cavidade 1×32, 1×64 ou personalizados para diferentes tamanhos de seringas.

• Atualizações do sistema de comporta: sistemas de câmara quente ou valvulada para produção zero de sucata, ideal para pedidos de volumes ainda maiores.

• Variantes de aço para molde: Aços resistentes à corrosão ou de alto desgaste para materiais médicos especializados.

• Tamanhos personalizados: Modificações de molde para volumes de 1mL, 5mL, 10mL ou outros volumes de corpo de seringa.

• Características especiais: Anéis invioláveis, marcações personalizadas ou designs de flange antiderrapantes.

8. Por que escolher este molde para produção de seringas médicas?

1. Qualidade pronta para regulamentação: aço S136, polimento de nível médico e tolerâncias rígidas garantem a conformidade com os padrões de fabricação médica.

2. Eficiência incomparável: 48 peças por ciclo reduzem drasticamente os custos de produção por unidade para pedidos em grande escala.

3. Durabilidade a longo prazo: A construção em aço endurecido S136 oferece mais de 5 milhões de ciclos de desempenho consistente, minimizando o tempo de inatividade e os custos de substituição.

4. Zero compromissos em termos de segurança: cada escolha de design — desde a localização da porta até o processo de polimento — é otimizada para eliminar riscos de contaminação e garantir peças médicas estéreis e seguras.
