Uma das primeiras perguntas que você enfrentará ao projetar um molde de injeção é: 'Quantas cavidades esse molde deve ter?'
A resposta não é aleatória. É uma compensação calculada entre volume de produção, capacidade do equipamento, custo do molde e qualidade da peça.
E aqui está algo que confunde muita gente: há uma grande diferença entre um molde multicavidades (peças idênticas) e um molde familiar (peças diferentes em um molde).
Deixe-me explicar tudo para você.

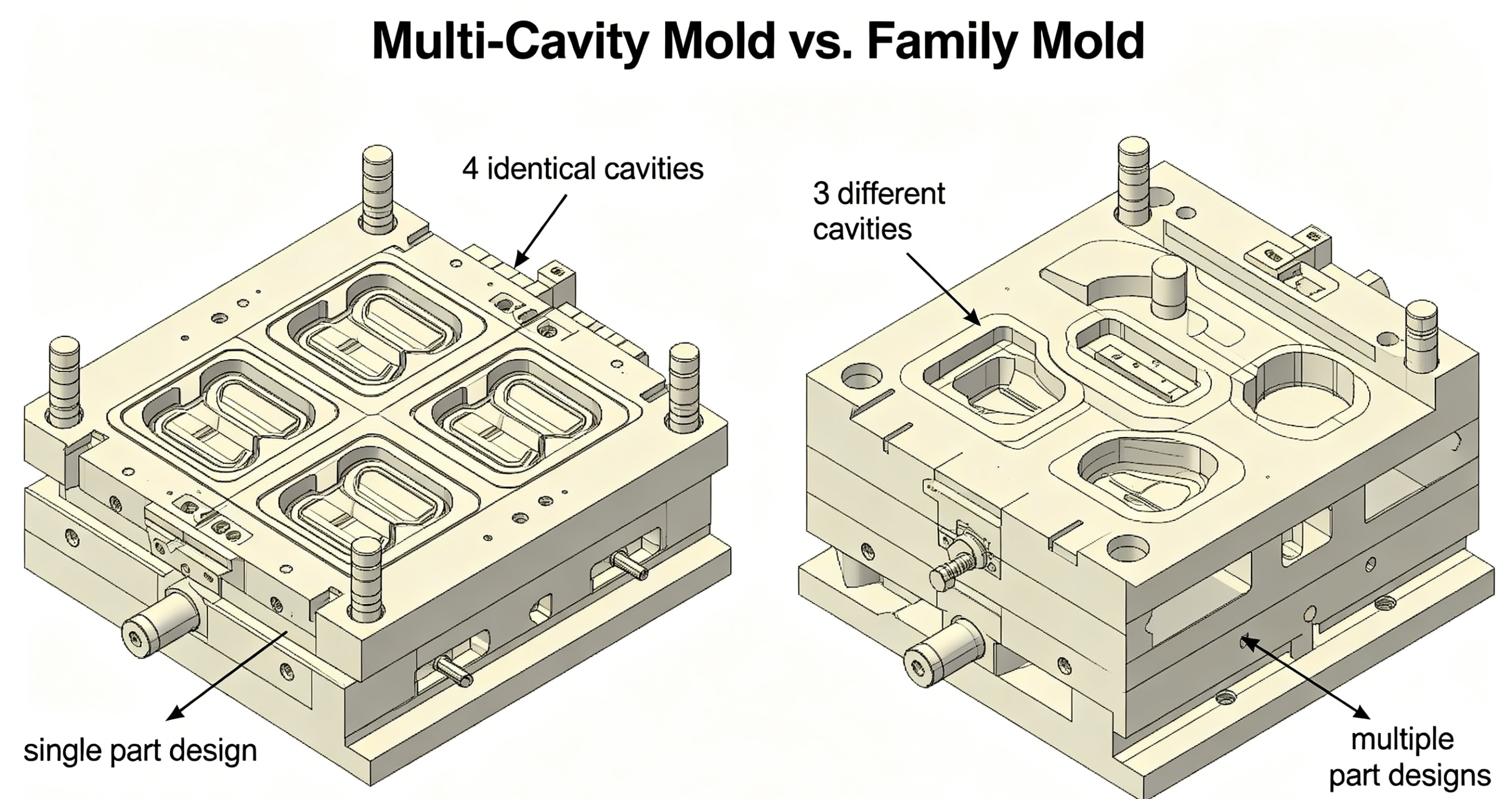

Prazo | O que isso significa | Exemplo |
|---|---|---|
Molde multicavidades | Um molde com múltiplas cavidades idênticas , produzindo a mesma peça simultaneamente | 4 garrafas de água idênticas por dose |
Molde familiar (co-molde) | Um molde com diferentes formatos de cavidade, produzindo peças relacionadas, mas diferentes, de uma só vez | 1 tampa + corpo de 1 xícara por dose |
A principal diferença : a multicavidade oferece mais da mesma coisa. O molde familiar oferece um conjunto completo.
O desafio do molde familiar : Peças diferentes são preenchidas em taxas diferentes. A cavidade maior ou de fluxo mais fácil “roubará” material da menor. As soluções incluem pinos de controle de fluxo ou bicos de câmara quente específicos para cavidades.
Escolher o número certo de cáries não é adivinhação. Você precisa analisar os números por meio desses cinco filtros.
Comece com sua demanda anual. Quantas peças você precisa por dia? Por turno?
Volume Anual | Cavidades Recomendadas |
|---|---|
<50.000 | 1-2 cáries |
50.000 - 250.000 | 2-4 cavidades |
250.000 - 1.000.000 | 4-8 cavidades |
> 1.000.000 | 8+ cavidades (ou vários moldes) |
Fórmula rápida : Cavidades necessárias ≥ (Demanda anual × Tempo de ciclo em segundos) / (Horas disponíveis × 3600 × Eficiência da máquina)
Eficiência típica: 85-95%
Cada cavidade necessita de força de fixação para manter o molde fechado durante a injeção.
Força total de fixação = Área projetada × Pressão da cavidade × Fator de segurança
Material | Pressão Cavitária Típica |
|---|---|
PP, PE | 20-30 MPa |
ABS, PS | 30-40 MPa |
PC, Tritan™ | 40-70MPa |
PA+GF (náilon com fibra de vidro) | 50-80MPa |
A regra : A força total de fixação não pode exceder a classificação da sua máquina.
Sua unidade de injeção deve ser capaz de derreter material suficiente para todas as cavidades, além do sistema de canal.
Prática recomendada : O volume do disparo deve ser de 50 a 70% da capacidade teórica da máquina.
Tamanho do disparo (% da capacidade da máquina) | Problema |
|---|---|
<30% | O material degrada devido ao longo tempo de residência |
30-50% | Aceitável, não ideal |
50-70% | Alcance ideal |
70-80% | Aceitável perto do limite |
> 80% | Risco de tiros curtos |
Para moldes com muitas cavidades (16, 32, 48 cavidades), a capacidade da rosca de derreter o material torna-se o gargalo.
A máquina deve derreter o material mais rápido do que o molde pode consumi-lo.
O molde deve caber fisicamente na sua máquina. Isso significa verificar:
Altura máxima do molde (abertura à luz do dia)
Altura mínima do molde
Espaçamento entre barras de ligação
Dimensões da placa
Regra prática de espaçamento : deixe pelo menos 2-3× espessura de parede entre cavidades para linhas de resfriamento.
Disposição | Melhor para | Prós | Contras |
|---|---|---|---|
Linear | 2-4 pequenas cavidades | Corredores simples e curtos | Enchimento irregular |
Simétrico | 2-4 cavidades | Bom equilíbrio | Desperdiça algum espaço |
Circular | 8-16 peças pequenas (tampas, conectores) | Equilíbrio de fluxo perfeito | Câmara quente complexa |
Padrão H | 4-8 partes médias | Bom aproveitamento do espaço | Requer análise de fluxo |
Aninhado | Moldes familiares | Produz conjuntos completos | Preenchendo o risco de desequilíbrio |
Esta é a realidade econômica da escolha da contagem de cáries:
Cavidades | Custo do molde | Custo de peça | Tamanho da máquina | Risco |
|---|---|---|---|---|
1 | Mais baixo | Mais alto | Menor | Gargalo de produção |
2-4 | Baixo | Médio | Padrão | Baixo |
8-16 | Alto | Baixo | Grande | Variação cavidade a cavidade |
32+ | Mais alto | Mais baixo | Muito grande | Uma falha para tudo |
A compensação : mais cavidades reduzem o custo por peça, mas aumentam o investimento inicial e o risco no molde.
Um molde típico representa de 10 a 30% do custo total de ferramentas de um projeto.
Os moldes familiares merecem atenção extra porque são mais difíceis de acertar.
Imagine um molde com:
Cavidade A: Corpo de copo grande (100g)
Cavidade B: Tampa pequena (20g)
A grande cavidade oferece menos resistência ao fluxo. Melt prefere ir para lá, deixando a pequena cavidade curta.
Solução | Como funciona | Impacto nos custos |
|---|---|---|
Pinos de controle de fluxo | Restringir o fluxo para a cavidade de enchimento rápido | Baixo |
Dimensione o corredor | Faça o corredor para a parte pequena mais longo/mais fino | Nenhum (apenas design) |
Bicos de câmara quente individuais | Controle cada cavidade de forma independente | Alto |
Válvulas | Sequencie a ordem de preenchimento | Alto |
Prática recomendada para moldes familiares : Use simulação de fluxo (Moldflow) antes de cortar aço. É muito mais barato fixar na tela do que em aço temperado.
Problema | O que acontece | Solução |
|---|---|---|
Preenchendo desequilíbrio | Cavidades são preenchidas em taxas diferentes → variação de dimensão | Otimize o layout do corredor |
Queda de pressão | Cavidades distantes não são compactadas corretamente | Equilibre os comprimentos dos corredores |
Resfriamento irregular | Deformação, tempos de ciclo mais longos | Projetar circuitos de resfriamento balanceados |
Uma cavidade ruim | Molde inteiro para para reparo | Use inserções substituíveis |
Iniciar │ ▼ 1. Calcule as cavidades necessárias a partir da demanda anual │ ▼ 2. Verifique a força de fixação ── Muito alta? ──► Reduza as cavidades ou obtenha uma máquina maior │ OK ▼ 3. Verifique a capacidade de disparo ── Muito baixa/alta? ──► Ajuste as cavidades ou máquina │ OK ▼ 4. Verifique a plastificação (para contagens altas de cavidades) │ OK ▼ 5. Avalie o custo do molde versus a economia por peça │ ▼ 6. Aplique diretrizes baseadas na experiência (veja a tabela abaixo) │ ▼ Número final da cavidadeTipo de peça | Tamanho típico | Cavidades Comuns | Tipo de molde |
|---|---|---|---|
Habitação grande (TV, eletrodoméstico) | >300mm | 1 | Cavidade única |
Parte média (garrafa de água, recipiente para comida) | 100-300mm | 1-2 | Única ou duas cavidades |
Parte pequena (cabo da escova de dentes) | 50-100mm | 4-8 | Simétrico ou circular |
Parte minúscula (tampa, conector) | <50 mm | 16-48 | Câmara quente circular |
Engrenagem de precisão | <30 mm | 8-32 | Câmara quente completa |
Conjunto de montagem (tampa + corpo) | 50-200mm | Molde familiar (2) | Aninhado |
Comece conservador . A alta cavitação apresenta:
Variação de cavidade a cavidade na clareza
Diferenças de estresse entre cavidades
Queda de pressão que afeta o acabamento superficial
Recomendado : 1-2 cavidades para peças de qualidade óptica; Máximo de 4 cavidades para produtos transparentes em geral.
Comece com um molde de 2 a 4 cavidades se o volume for incerto. Você sempre pode construir um segundo molde de alta cavidade após a validação. Esta abordagem:
Reduz o risco inicial
Permite otimização de processos em menos cavidades
Dá a você um molde de backup
Use simulação de fluxo . Período. O problema do desequilíbrio é real e adivinhar leva a um retrabalho caro.
Sua situação | Abordagem recomendada |
|---|---|
Baixo volume (<50k/ano) | 1 cavidade |
Volume médio, parte simples | 2-4 cavidades |
Alto volume, pequena parte | 8-16 cavidades |
Volume ultra-alto (tampas, conectores) | Mais de 32 cáries |
Montagem completa (tampa + corpo) | Molde familiar com controle de fluxo |
Peças transparentes/ópticas | 1-2 cáries (qualidade em vez de quantidade) |
Demanda incerta | Comece pequeno (2-4), adicione molde de alta cavidade mais tarde |
Não existe um número único “certo” de cáries. A melhor escolha equilibra:
Volume de produção (quantos você precisa)
Capacidade da máquina (o que sua impressora pode suportar)
Qualidade da peça (especialmente para peças transparentes ou de precisão)
Orçamento (custo inicial do molde vs. custo contínuo da peça)
Para aplicações críticas — especialmente com materiais de alta qualidade como o Tritan — contagens conservadoras de cavidades geralmente geram melhor valor a longo prazo do que maximizar a produção a todo custo.
