YIXUN mold
3926909090
Material:
ABS/PA66: Alta resistência estrutural (resistência à tração ≥ 70 MPa), resistência ao impacto e estabilidade dimensional – adequado para cenários de integração de suporte de carga.
Principais recursos estruturais:

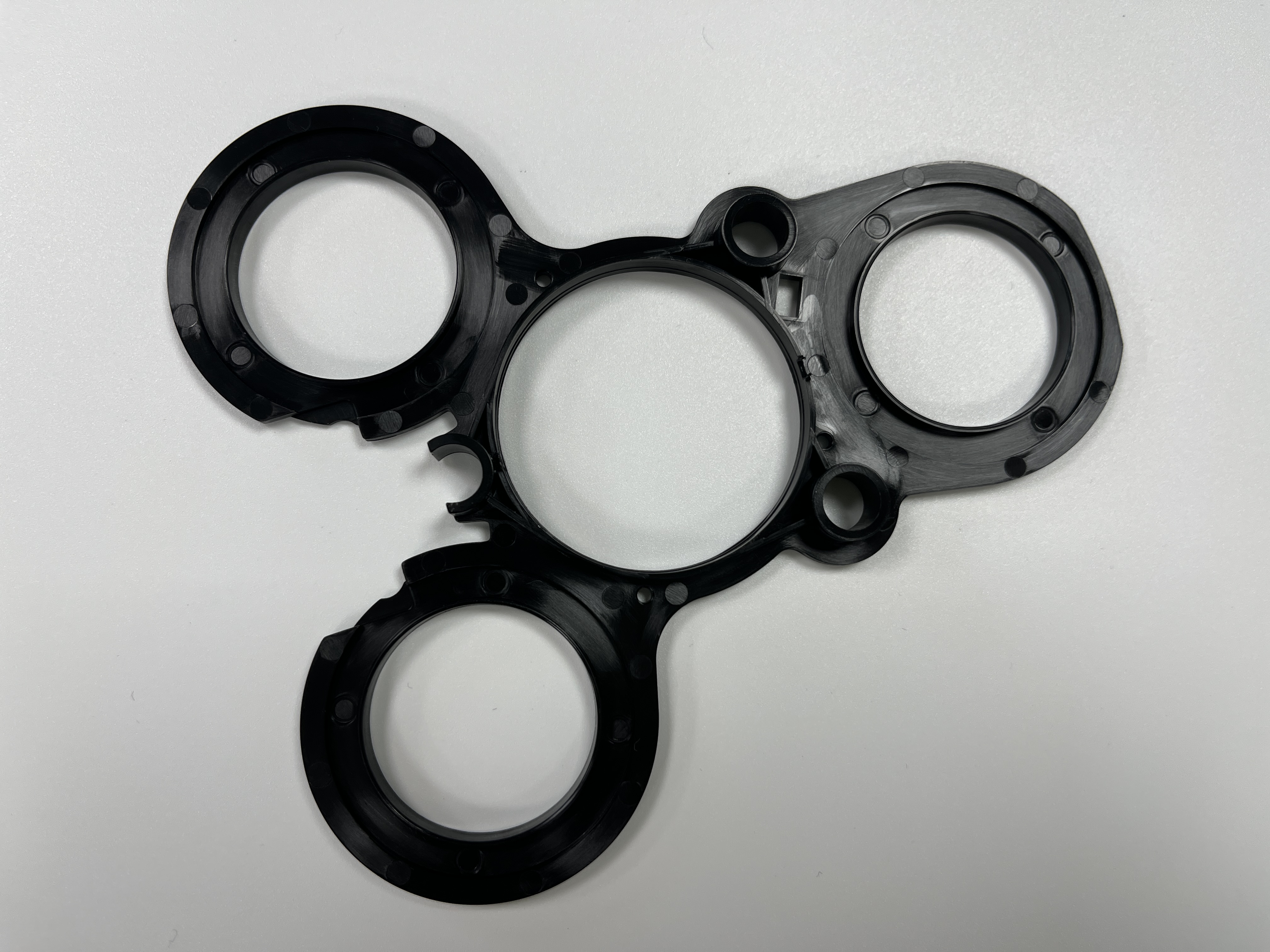

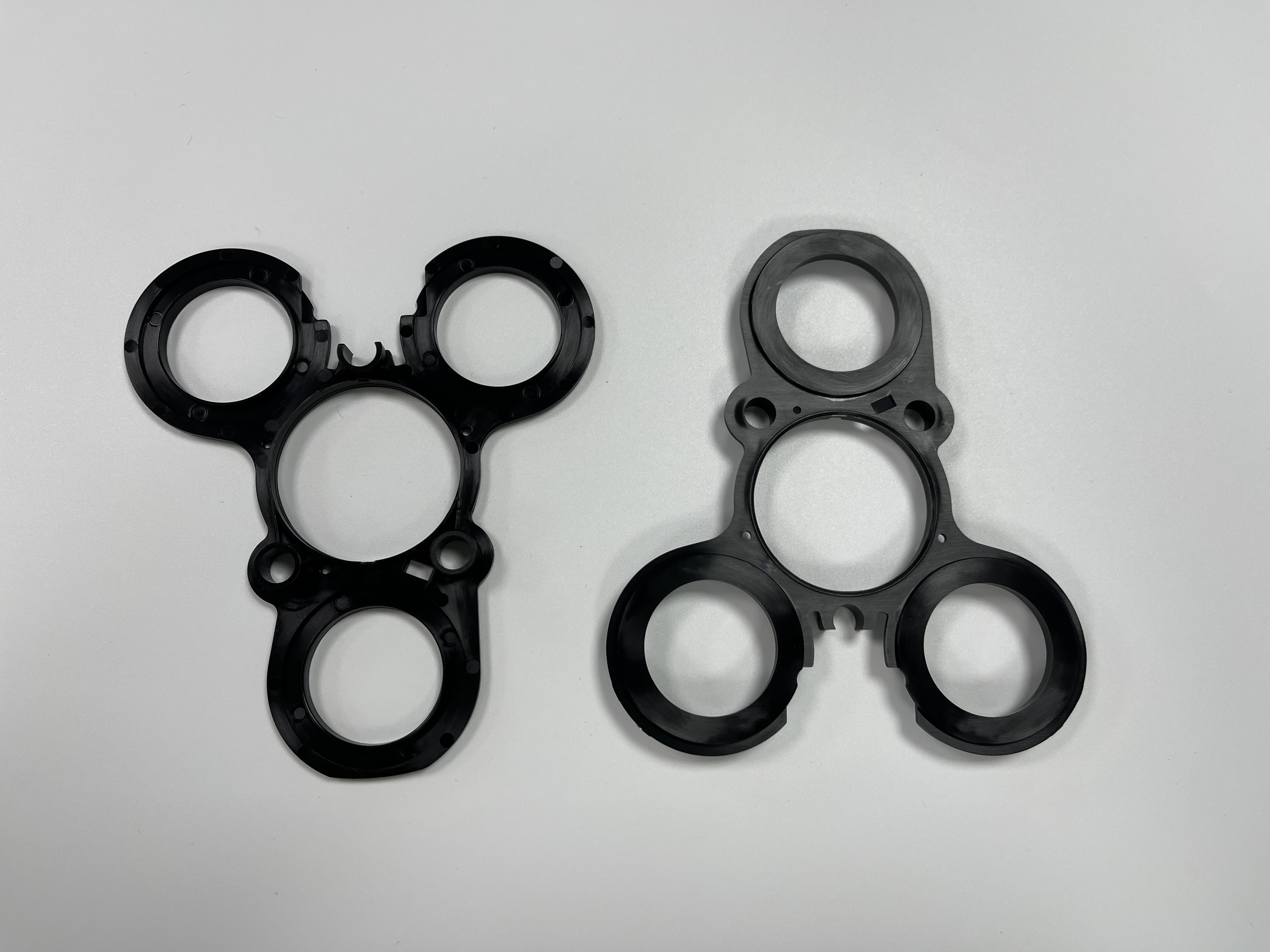

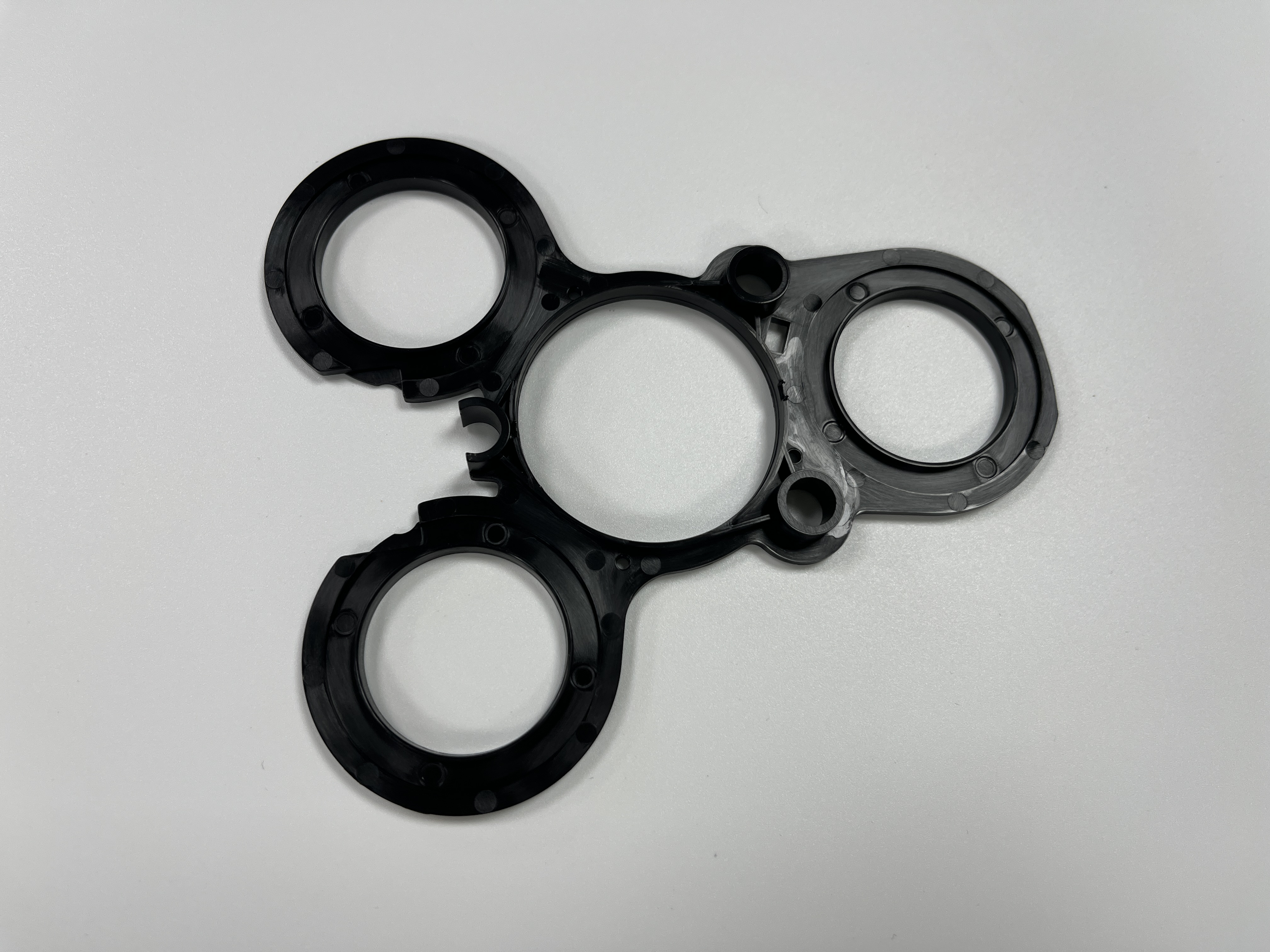

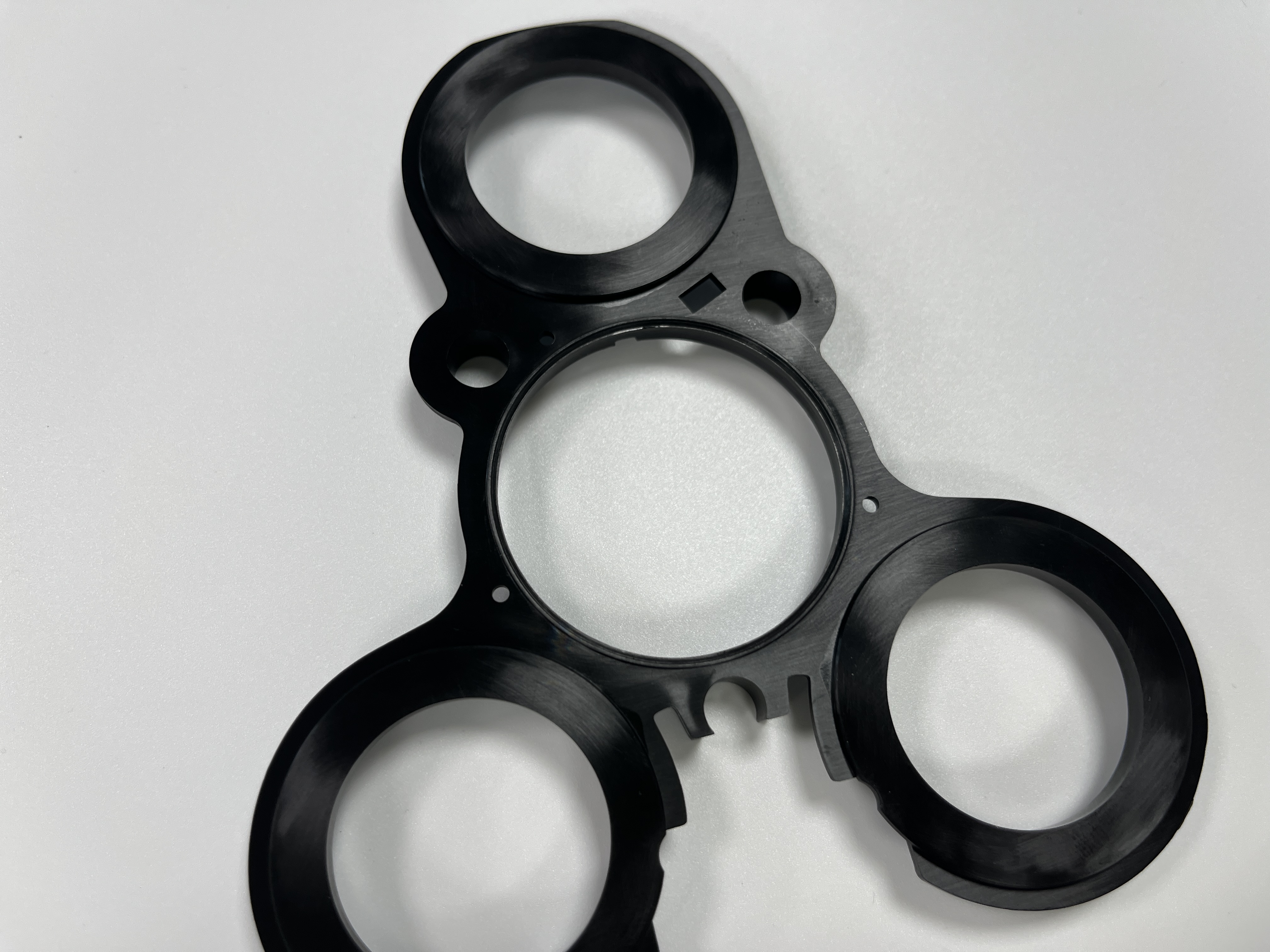

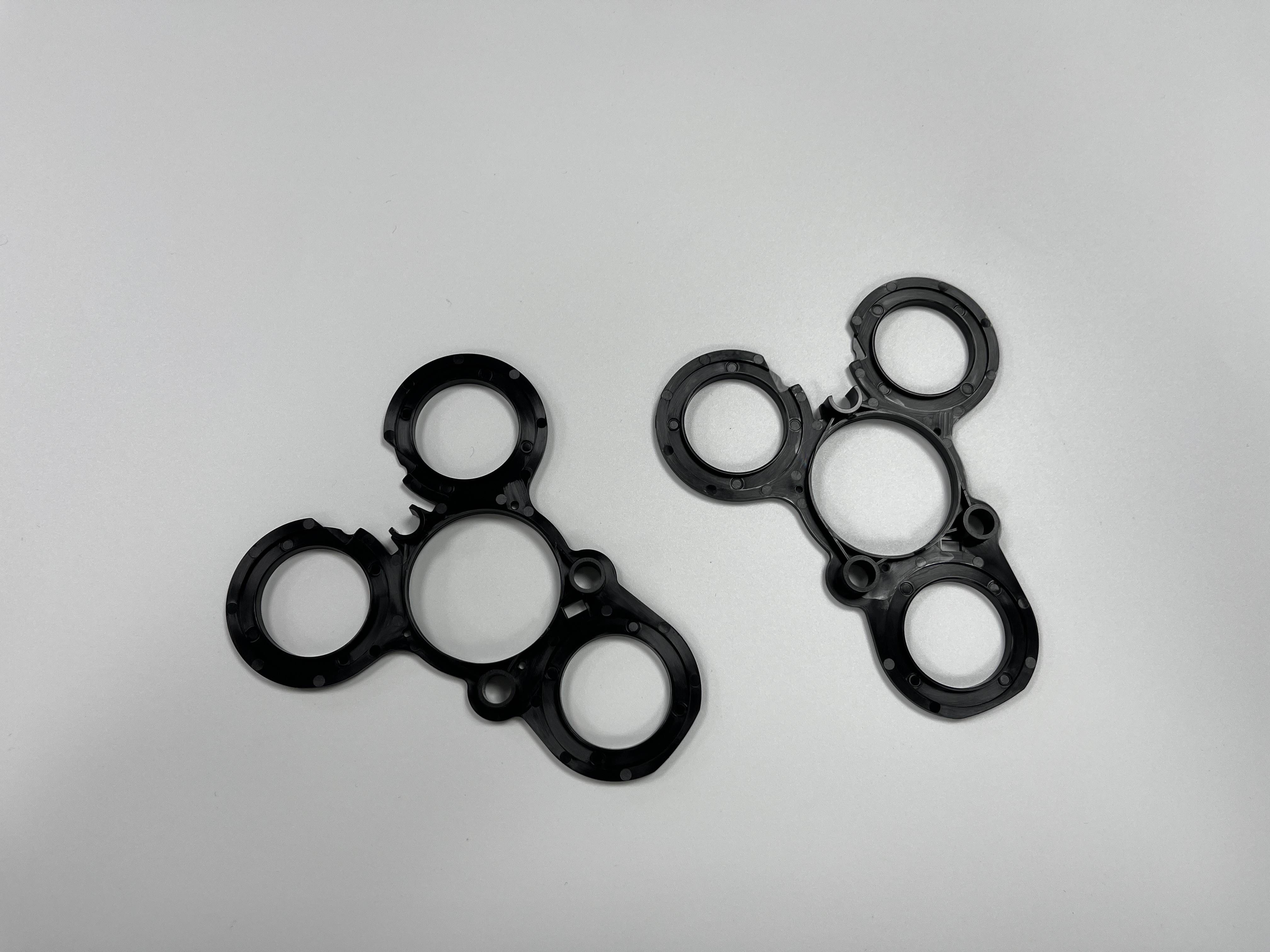

1 Anel Central Grande + 3 Anéis Pequenos Periféricos: Otimizado para alojar componentes de diferentes tamanhos (por exemplo, tubos, sensores, módulos), com nervuras reforçadas conectando anéis para evitar deformação sob carga radial de 300N.
Protuberâncias de posicionamento: abas de alinhamento integradas dentro/ao redor de cada anel garantem precisão de ±0,1 mm ao combinar com componentes alvo.
Compatibilidade universal: Diâmetros de anel personalizáveis (central: 20–50 mm; periférico: 10–25 mm) para caber em dimensões específicas de peças.
Controle dimensional do anel: cavidades usinadas em CNC de 5 eixos (tolerância ± 0,05 mm) garantem diâmetros internos/externos consistentes em todos os anéis – fundamental para o ajuste do componente.
Manuseio de nervuras e cortes inferiores: Os mecanismos deslizantes formam nervuras reforçadas e abas de posicionamento sem danificar as delicadas bordas do anel durante a ejeção.
Resfriamento Uniforme: Canais de resfriamento conformados seguem o contorno do anel/nervura, reduzindo o tempo do ciclo em 20% e eliminando empenamentos na estrutura integrada.
| Finalidade | da Especificação | de Parâmetro |
|---|---|---|
| Temperatura de fusão | 260–280°C | Garante um fluxo suave nas interseções de nervuras/anel (sem vazios). |
| Temperatura do molde | 80–100°C | Mantém a estabilidade dimensional dos anéis interligados. |
| Pressão de injeção | 1000–1200 barras | Preenche seções finas de nervuras (1,5–2 mm de largura) para integridade estrutural. |
| Tempo de resfriamento | 45–55s | Cura totalmente a estrutura integrada para evitar deformação pós-moldagem. |
Integração Centralizada: Organiza 4 componentes em uma montagem, reduzindo o tempo de montagem em 40% em relação ao posicionamento individual.
Alta Rigidez: O design de nervuras reforçadas resiste à flexão/torção, mesmo em ambientes de alta vibração (testado para vibração 5G por 24h).
Alinhamento de precisão: a tolerância de posicionamento do anel de ± 0,1 mm garante um ajuste consistente dos componentes em todos os lotes de produção.
Econômico: a injeção de peça única substitui vários braquetes discretos, reduzindo os custos de material e montagem em 30%.
Dispositivos Médicos: Suporte centralizado para tubos de infusão, módulos sensores ou componentes de equipamentos de diagnóstico.
Eletrônicos: Estrutura de posicionamento para conectores multi-interface, pequenos motores ou módulos de placas de circuito.
Instrumentos Industriais: Base de montagem para sensores de pressão, portas de linha de fluido ou componentes de atuadores.
Opções de personalização:
Ajuste tamanhos de anéis, quantidades ou guias de posicionamento para corresponder aos seus componentes específicos.
Atualizações de materiais (por exemplo, ABS retardador de chamas para eletrônicos, PA66 resistente a produtos químicos para uso médico).
Controle de qualidade:
Precisão dimensional verificada pela CMM para todos os anéis e recursos de posicionamento.
Teste de resistência ao impacto (passa no teste de queda de 1,5 m sem rachar).
Compatível com RoHS (livre de metais pesados) para aplicações eletrônicas/médicas.
