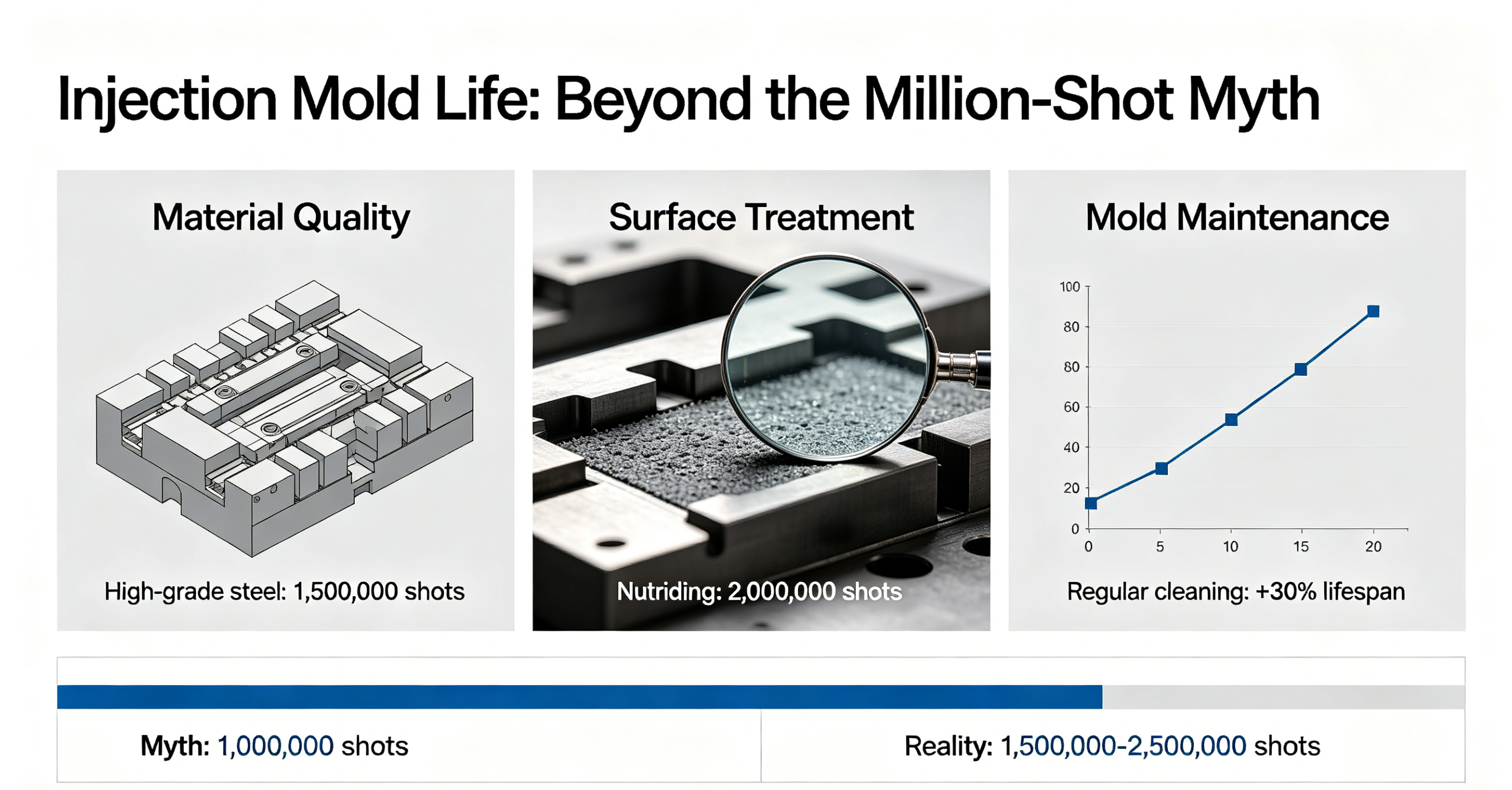

Vida útil do molde de injeção: além do mito dos milhões de doses

No mundo da moldagem por injeção de plástico, o molde costuma ser chamado de "impressora de dinheiro". Alimente-o com pellets de plástico, aplique calor e pressão e retire as peças que tornam a vida moderna possível - componentes automotivos, dispositivos médicos, eletrônicos de consumo e utensílios domésticos de uso diário.

Mas, como qualquer ferramenta de precisão, os moldes de injeção não duram para sempre. E uma pergunta domina as conversas no chão de fábrica:

"Este molde está classificado para 1 milhão de fotos - isso significa que iremos descartá-lo quando atingirmos o número?"

A resposta curta é não . A resposta mais longa é muito mais interessante – e muito mais crítica para seus resultados financeiros.

O que exatamente é a vida do molde?

Vamos começar com uma definição precisa:

A vida útil do molde de injeção é o número total de ciclos de moldagem (tiros) que uma ferramenta pode produzir enquanto entrega consistentemente peças que atendem às especificações dimensionais, estéticas e funcionais – e ao mesmo tempo permanece economicamente reparável.

Esta definição depende de duas coisas:

• Qualidade do produto , não a aparência física do molde.

• Viabilidade económica —se uma reparação custar 80% de um molde novo, a ferramenta atingiu efectivamente o fim da sua vida económica, mesmo que ainda pudesse produzir fisicamente peças.

As quatro maneiras pelas quais os moldes morrem

Compreender os modos de falha é o primeiro passo para evitá-los. Os moldes de injeção normalmente falham de quatro maneiras:

1. Desgaste (o mais comum)

O plástico derretido – especialmente quando preenchido com fibras de vidro (GF) – atua como uma lixa fina. Com o tempo, ele corrói a superfície da cavidade, as áreas de entrada e as linhas de partição. O resultado: as peças ficam superdimensionadas, o acabamento superficial se degrada e aparecem rebarbas.

2. Fadiga (a mais perigosa)

Sob o estresse cíclico da pressão de fixação e injeção, rachaduras microscópicas se desenvolvem em pontos de concentração de tensão – cantos agudos, seções finas de parede ou nervuras profundas. Se não forem controladas, essas rachaduras crescem até que o molde se rompa catastroficamente.

3. Corrosão (a mais sorrateira)

Certos plásticos de engenharia (como PVC ou tipos retardadores de chama) liberam gases corrosivos (HCl, HF) em altas temperaturas. Estes atacam o aço do molde, criando buracos que destroem as superfícies das peças e aceleram o desgaste.

4. Deformação (a mais frustrante)

O resfriamento irregular ou a força de fixação excessiva podem entortar permanentemente os pinos centrais, as placas ejetoras ou os pilares de suporte, causando deformações nas peças que nenhum ajuste do processo pode consertar.

Os três pilares da longevidade do molde

A vida do molde nunca é o resultado de um único fator. É o produto de três pilares interdependentes: Material , Design e Operation.

Pilar 1: Classe de aço e tratamento térmico (o código genético)

Você não pode transformar um burro em um cavalo de corrida. O aço escolhido define o teto teórico para a vida útil do molde.

Visão principal: O tratamento térmico é tão importante quanto o próprio aço. Um molde S136 endurecido apenas até HRC 48 se desgastará muito antes de ser devidamente tratado até HRC 52–54.

Pilar 2: Design do Molde (O Esqueleto)

Mesmo o melhor aço irá rachar prematuramente se o projeto apresentar falhas.

• Projeto do sistema de resfriamento: O resfriamento irregular cria tensões térmicas que levam a empenamentos e fissuras por tensão. O resfriamento conformal (por meio de inserções impressas em 3D) é agora o padrão ouro para prolongar a vida útil do molde em peças complexas.

• Localização das comportas: As comportas posicionadas diretamente opostas aos núcleos finos sujeitam essas áreas ao impacto total do fluxo de fusão, acelerando a erosão.

• Transições na espessura da parede: Mudanças abruptas na espessura da parede criam elevadores de tensão. Transições suaves – com raios, e não cantos agudos – são essenciais.

Pilar 3: Controle e Manutenção de Processos (A Educação)

Um molde projetado para 1 milhão de tiros pode ser destruído em 50 mil por manuseio inadequado.

É aqui que acontece a maioria das falhas prematuras:

• Partidas a frio: Injetar plástico quente em um molde frio causa choque térmico severo. Sempre pré-aqueça o molde usando um controlador de temperatura do molde antes de iniciar a produção.

• Desligamento inadequado: Deixar resíduos de plástico no molde durante a noite é um convite à corrosão. Sempre purgue, limpe e aplique spray antiferrugem antes de longas paradas.

• Sem proteção contra baixa pressão: Deixar de definir a proteção do molde de baixa pressão significa que um pino ejetor ou controle deslizante desalinhado pode quebrar a cavidade durante a fixação – uma falha catastrófica e totalmente evitável.

A pergunta de um milhão de tentativas: Alcançar isso significa “Fim do jogo”?

Absolutamente não.

O valor de “1 milhão de doses” que você vê nos pedidos de compra ou nas cotações de moldes é uma vida útil contratual do projeto – é a linha de base da garantia do fabricante e a referência de contabilidade de custos. é Não uma data de validade.

Na prática, a decisão de retirar um molde é tomada por meio de uma avaliação abrangente das condições , e não pela leitura de um contador de tiros.

O que acontece quando um molde se aproxima de sua vida útil?

Uma loja responsável realizará uma “verificação de saúde de cinco pontos”:

1. Relatório Dimensional: Mais de 24 dimensões críticas ainda estão dentro da tolerância?

2. PPM (partes por milhão com defeito): A taxa de rejeição está abaixo do limite aceitável (por exemplo, <1000 PPM para produtos eletrônicos de consumo)?

3. Condição da superfície: A cavidade ainda está brilhante o suficiente para o nível de brilho exigido?

4. Histórico de Reparos: Quantos reparos de soldagem, substituições de pastilhas e polimentos já foram submetidos?

5. Análise Económica: A próxima reparação custará mais de 60% de um molde novo?

Os verdadeiros assassinos são estes sinais:

• Fissuras não soldáveis ​​na cavidade ou núcleo (falha por fadiga).

• Desgaste tão severo que a compensação dimensional é impossível – mesmo com acúmulo de solda.

• Custos cumulativos de reparo que excedem o custo de construção de um molde novo e melhorado.

Uma história de dois moldes

A lenda de longa vida (12 milhões de tiros)
Um fornecedor automotivo alemão construiu um molde para coletor de admissão em aço H13 com tecnologia completa de câmara quente. Eles realizaram manutenção preventiva a cada 20.000 disparos, registraram todos os reparos e controlaram rigorosamente os parâmetros do processo. Esse molde funcionou por 18 anos e produziu mais de 12 milhões de peças.

A história de advertência (80.000 tiros – mortos)
Um fornecedor nacional, ansioso por cortar custos, construiu um molde de aço S136, mas apenas o endureceu até HRC 48 (especificação chamada HRC 52). O circuito de resfriamento foi mal projetado, causando o travamento de um pino central. Durante a desmontagem, um operador martelou o pino preso – e a cavidade rachou. Vida total: menos de 10% das expectativas.

Quatro regras de ouro para prolongar a vida útil do molde

Se você deseja que seus moldes ultrapassem 1 milhão de fotos e continuem funcionando, siga estes princípios:

1. Dê a cada molde um “cartão de identidade”

Documente o tipo de aço, o certificado de tratamento térmico e todas as modificações já feitas. Esses dados são inestimáveis ​​para solução de problemas e planejamento do ciclo de vida.

2. Pratique manutenção preventiva – não reativa

Não espere por flash ou fotos curtas. Programe intervalos regulares (por exemplo, a cada 50.000 fotos) para:

• Limpe os canais de resfriamento e remova incrustações.

• Inspecione e substitua os pinos ejetores desgastados.

• Faça o polimento da linha de partição.

• Verifique as resistências do aquecedor da câmara quente.

3. Limite a janela do processo

Atenha-se à temperatura de fusão, temperatura do molde e pressão de injeção recomendadas. Buscar reduções no tempo de ciclo através do excesso de velocidade da injeção pode impor cargas de fadiga que o molde nunca foi projetado para suportar.

4. Use as ferramentas de limpeza corretas

Nunca use uma escova de aço em uma cavidade. Use escovas de cobre e limpeza ultrassônica. Mesmo arranhões microscópicos podem se tornar pontos de concentração de tensão.

Conclusão: a vida do molde é um desafio de gestão

A vida útil do molde não é um número fixo estampado em um pedido de compra. É o produto de:

• Genética (classe e design do aço),

• Educação (controle e manutenção de processos),

• Economia (custo de reparo vs. custo de reposição).

Acertar 1 milhão de tiros não é uma sentença de morte – é um marco . Com os devidos cuidados, muitos moldes entregam 2, 3 ou até 5 milhões de injeções antes da aposentadoria.

Portanto, da próxima vez que receber um novo molde, faça as perguntas certas: Que aço é esse? Como foi tratado termicamente? Mostre-me o design de resfriamento. Qual é o nosso cronograma de manutenção?

As respostas lhe dirão tudo sobre por quanto tempo aquela “impressora de dinheiro” continuará funcionando.
